Eigenbau NAS: gekauftes Board hat 2011 Sockel, laut Beschreibung 2011-3

[wollepetri]

Hallo,

hoffe ihr könnt mir helfen, ich weiß nicht mehr weiter, Suche ohne Erfolg.

Habe gekauft für einen Eigenbau Server:

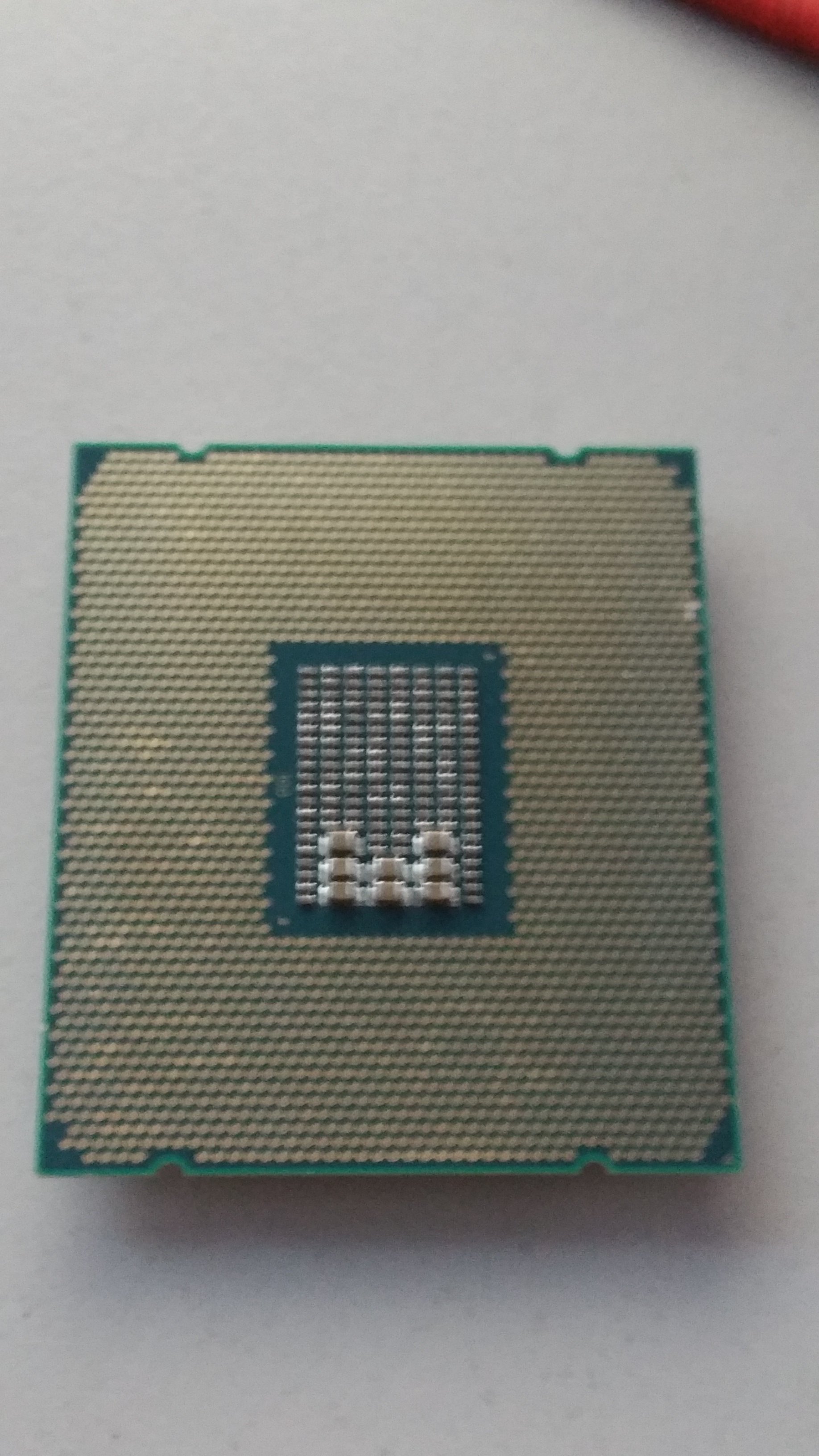

CPU Broadwell-EP Intel Xeon E5-2630 v4 im Sockel 2011-3
und dazu

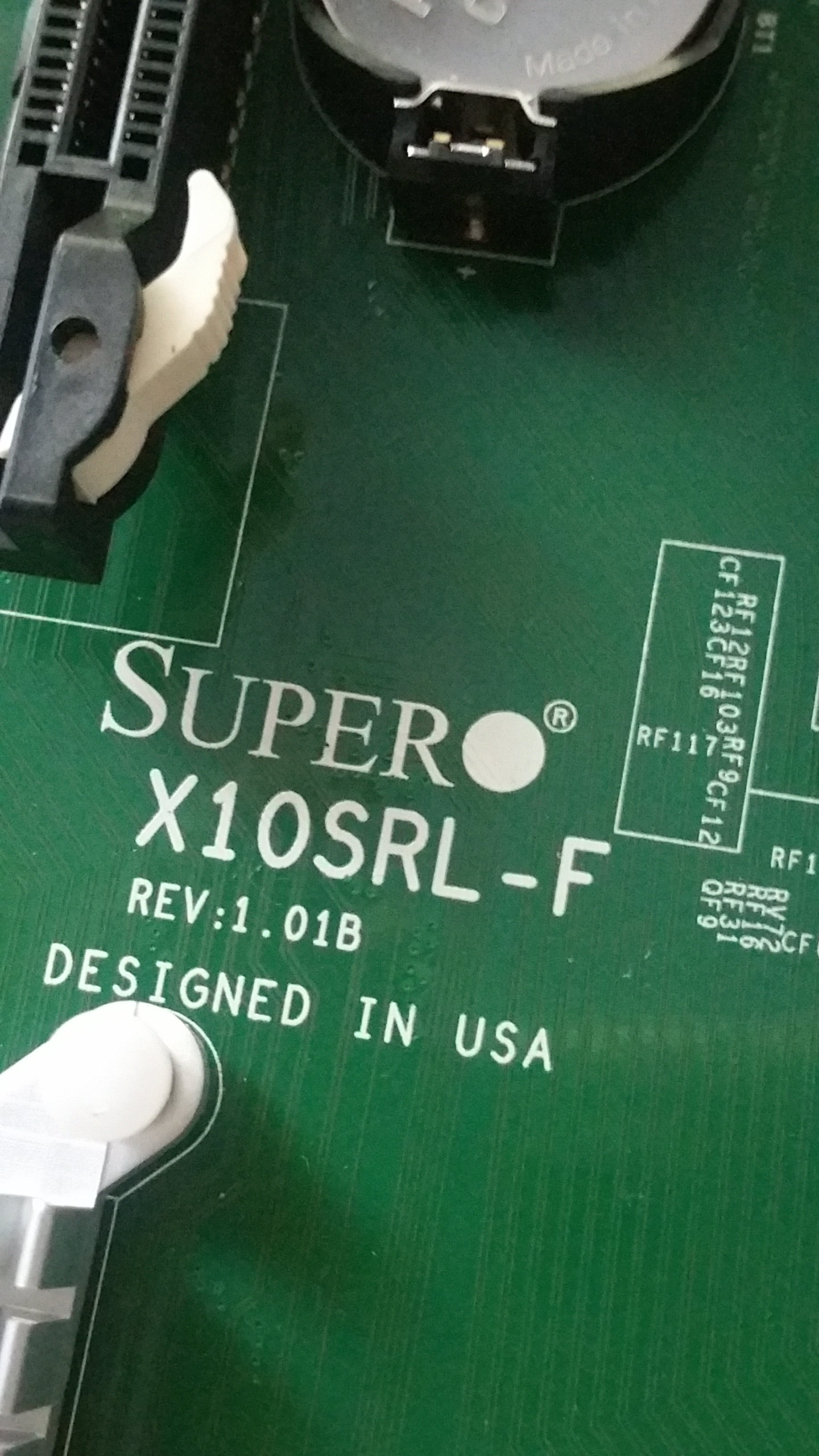

Motherboard Supermicro X10SRL-F C612 Chipset das laut Geizhals den "Intel Sockel 2011-3 (2011-Narrow-ILM)" hat,
laut Mindfactory, wo es bestellt wurde: So.2011-3 .

Auszug aus dem Handbuch:
Single Intel® E5-2600/1600 Series processor in an LGA2011 R3 socket.
Note: Both E5-2600v4 and E5-1600v4 require Revision 2.0 BIOS (or higher).

Habe beide hier, die CPU passt aber nicht in den Sockel.

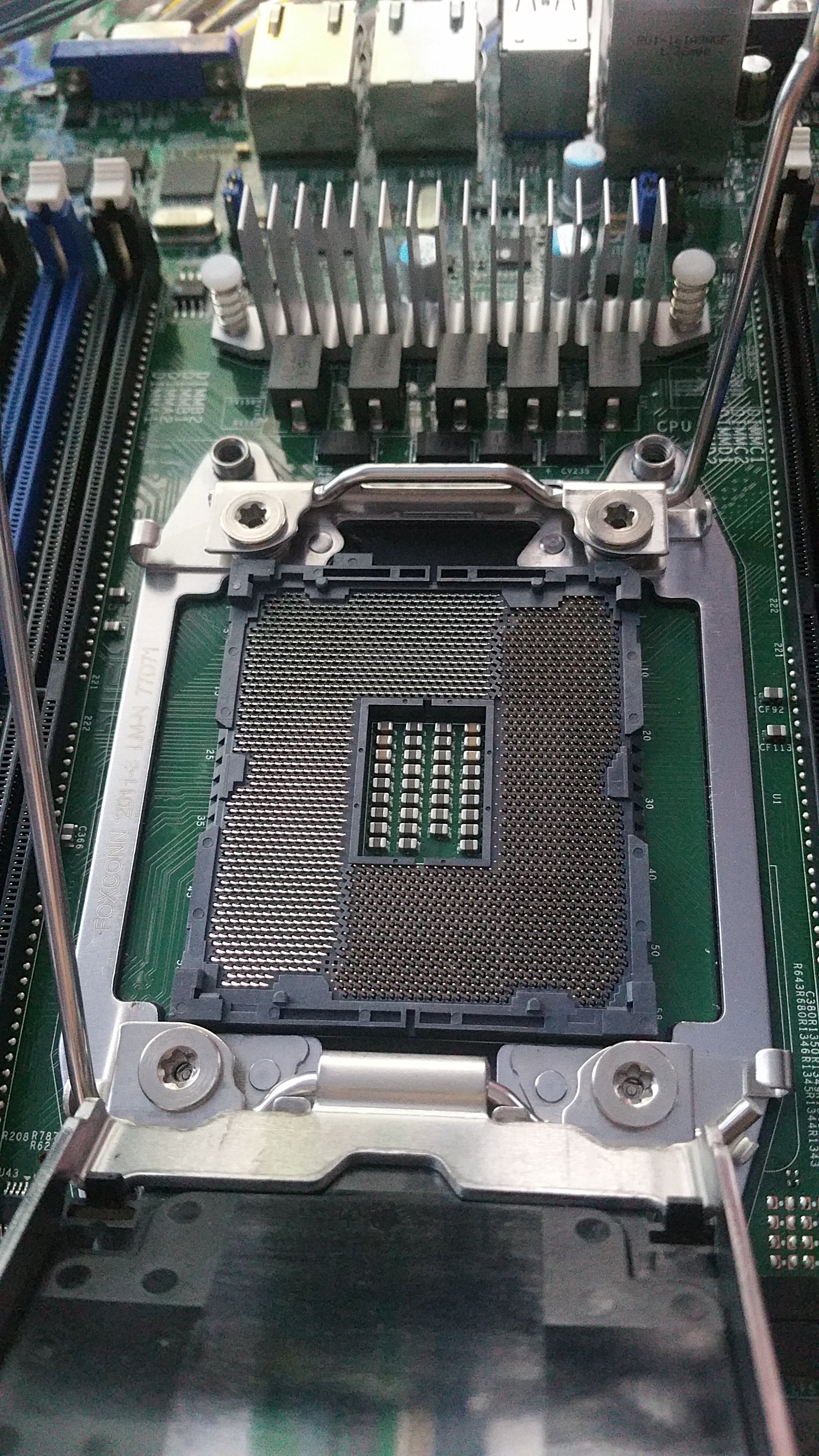

Obwohl auf der Abdeckung 2011-3 steht hat der Sockel
links und rechts Kerben die für einen Sockel 2011 sprechen.

Ich begreife nicht was ich falsch gemacht habe.



[Wupperpilot]

Google mal nach dem Board und dem Sockel !Der Sockel R3 ist = Intel 2011

Ergänzung (26. August 2018)

• Single socket R3 (LGA 2011) unterstützt Intel® Xeon® Prozessor E5-2600 v3-Familie; QPI bis zu 9.6GT/s
• Intel® C612-Chipsatz



[KnolleJupp]

Mainboard supports "Intel Xeon processor E5-2600 v4/v3 and E5-1600 v4/v3 family".

Außerdem gibt es den Intel C612 Chipsatz nur beim Sockel 2011-3.

Die CPU muss also passen!



[usb2_2]

Der Sockel R3 ist = Intel 2011

2011-3 das trifft auch auf die CPU zu.



[KnolleJupp]

R3 = 2011-3 (sagt ja auch schon der Name...)

Und "2011-3" steht ja auch deutlich sichtbar auf dem Sockel drauf!



[likeasir19]

Hey,
also das passt schon. Vielleicht die CPU falsch gedreht?



[wollepetri]

Google mal nach dem Board und dem Sockel !Der Sockel R3 ist = Intel 2011

Ergänzung (26. August 2018)

• Single socket R3 (LGA 2011) unterstützt Intel® Xeon® Prozessor E5-2600 v3-Familie; QPI bis zu 9.6GT/s
• Intel® C612-Chipsatz

Laut Wiki: LGA 2011-v3 (Socket R3, also referred to as LGA 2011-3) is another updated generation of the socket, used for Haswell-E and Haswell-EP CPUs

Auf Supermicro HP
CPU Kompatibilität

• Intel® Xeon® processor E5-2600 v4†/ v3, E5-1600 v4†/ v3 family (up to 145W TDP **)
• Single Socket R3 (LGA 2011) <-- das wohl die entscheidende Info
• † BIOS version 2.0 or above is required

Ist definitiv der falsche Sockel, irre führende Angaben, bei vielen Händlern wird es als Sockel 2011-3 Board geführt was es definitiv nicht ist.

So ein M....

Ergänzung (26. August 2018)

Das ist ja das Irre, under der Abdeckung ist ein Sockel 2011 non -3.



[usb2_2]

Single Socket R3 (LGA 2011)

Sockel R3 ist doch 2011-3. Was ist also das Problem? Das steht sogar in deinem Post. Entweder ist also die Produktseite falsch oder du machst etwas falsch. Schreib Supermicro doch mal. Wie hier von einigen festgestellt wurde ist das kompatibel, wenn die Produktseite stimmt. Die CPU ist ja offiziell auch unterstützt.



[Wupperpilot]

War ein Irrtum von mir = Intel Socket R3 (LGA2011-3)
Aber warum passt die CPU nicht ?



[KnolleJupp]

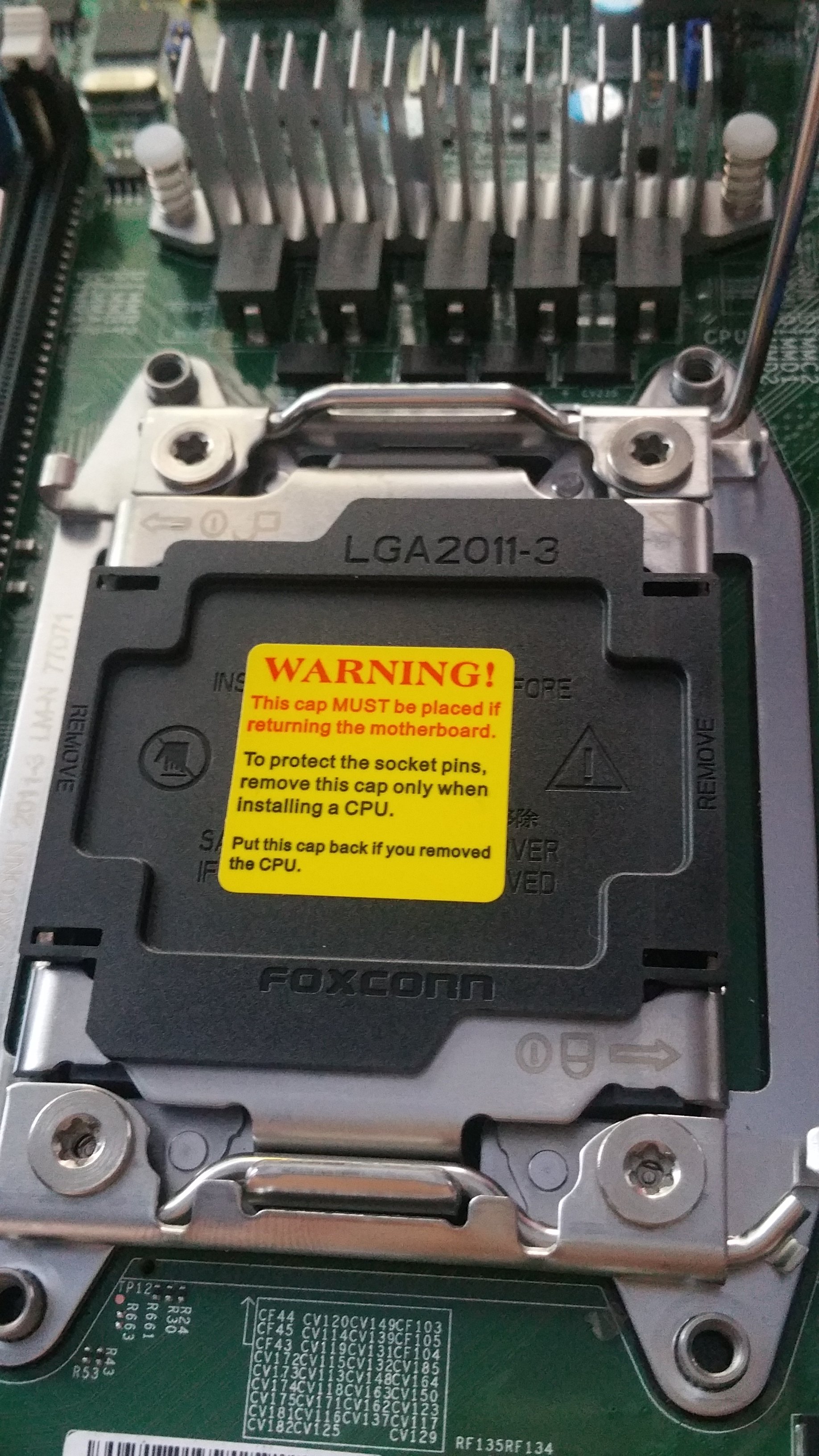

Entschuldige, aber auf den Bildern ist eindeutig zu erkennen das der Schriftzug "2011-3" sogar auf dem Sockel drauf steht!

Allerdings stimmt das Pin-Layout in der Tat nicht: http://www.pureoverclock.com/wp-content/uploads/2014/10/2011-vs-2011-3-Socket.jpg.
Das entspricht dem älteren 2011.

Ich würde sagen das Problem liegt hier bei Supermicro...
Denn auch nach allen Spezifikationsangaben muss deine CPU kompatibel sein.

Hier passt aber nichtmal der eigentliche Sockel mit der Aufschrift auf dem Metallrahmen des Sockels überein.
Evtl. hast du den ziemlich seltenen Glücksgriff einer echten Fehlkonstruktion erwischt...

(Da hat der taiwanesische Kinderarbeiter bei Foxconn wohl beim Zusammenbau ins falsche Fach gegriffen. )



[Wupperpilot]

Ich habe noch mal gegooglt und folgendes gefunden :
http://www.tomshardware.co.uk/answers/id-2645985/lga-2011-lga-2011-cooling-cpu.html
dem nach hast du eine Sockel 2011-3 CPU und ein Sockel 2011 Board



[KnolleJupp]

Jain, denn das Mainboard ist tatsächlich ein Sockel 2011-3 Modell! Sieht man ja auch schon am Chipsatz (C612).
Nur der Sockel ist tatsächlich der falsche. Das wird eine waschechte Fehlkonstruktion sein vom Herstellungswerk (vermutlich Foxconn).

Wobei, wenn ich mir Bilder vom Supermicro X10SRL-F ansehe, sieht der Sockel auch so aus wie auf den Bilder oben.
So ganz verstehen kann ich das nicht...

Auf den Sockel passt deine CPU natürlich nicht!



[wollepetri]

Habe mit Google Vergleichsbilder gesucht, auch diese haben den alten Sockel 2011 mit den zwei mittigen Nasen,
scheint eine Art Zwitter Board zu sein für Leute die ihren alten XEON mit neuem Chipset betreiben.

Aber was macht es fürn Sinn, ich müsste auf die v2 Xeons zurück, die würden passen.



[usb2_2]

Aber was macht es fürn Sinn, ich müsste auf die v2 Xeons zurück, die würden passen

Wenn der Chipsatz C612 drauf ist dann laufen diese nicht. Sende es zurück und frag den Support, ob sie dir teilweise Geld erstatten und ein neues senden. Das ist dann ja wohl deren Fehler.



[Stormfirebird]

Sieht eigentlich schon nach dem richtigen Sockel aus. Bei den Pins an der Seite gabs doch nur so Spielerein mit OC Sockets aber gebraucht wurden die nicht...
https://rog.asus.com/wp-content/uploads/2014/08/ASUS-OC-Socket-comparison-980x480.jpg
