Ein Pin des Front usb Header fehlt.

[Zocker311]

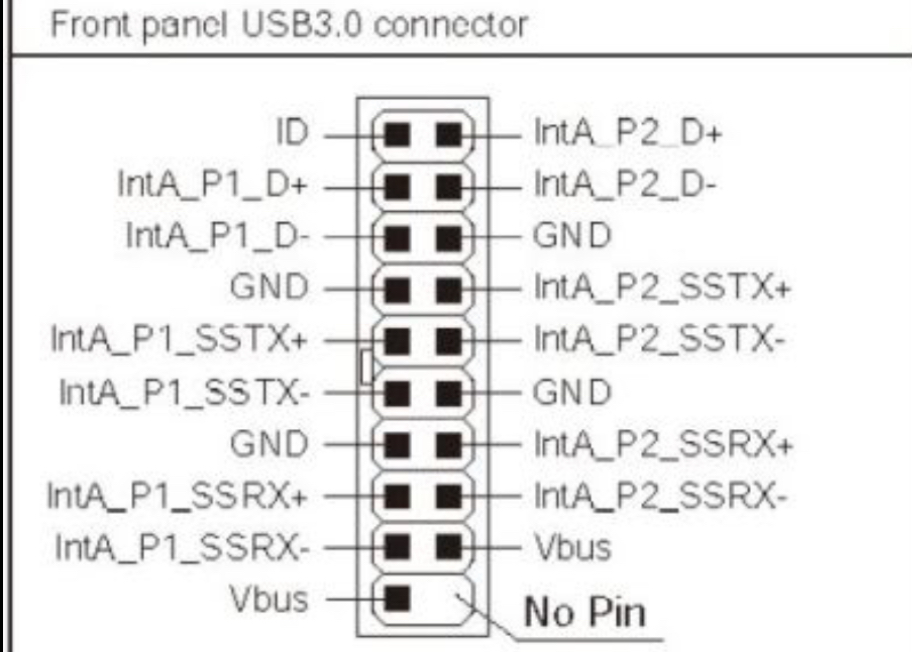

Hallo zusammen, ich habe ein Gigabyte B450m SH2 bei dem ein Pin des usb3.0 Front Anschluss fehlt.

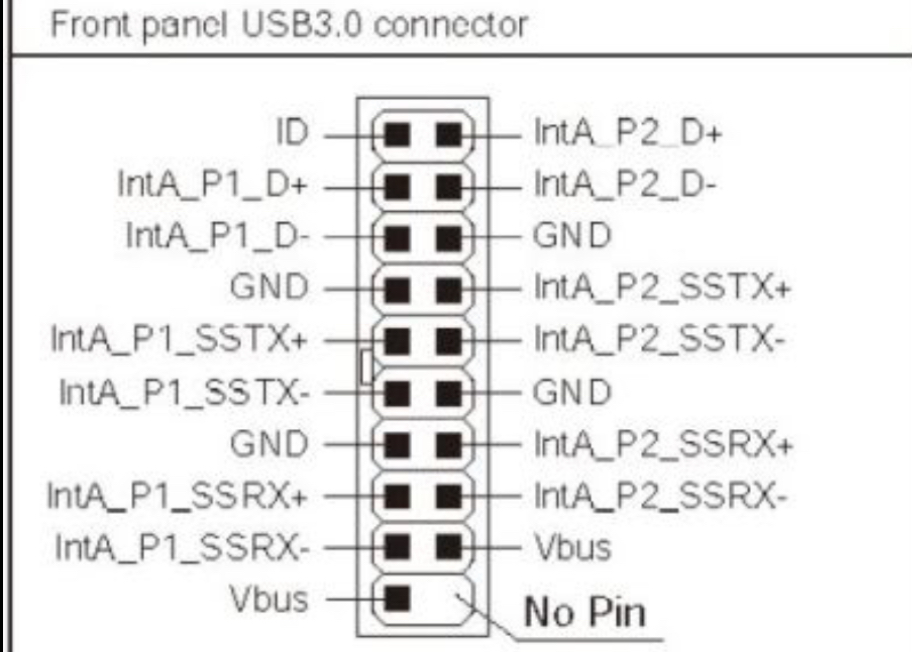

Es fehlt der vbus neben dem no pin.

Was macht der vbus?



[Drewkev]

Was macht der vbus?

Darüber laufen die 5V.



[Zocker311]

Installiere gerade mal Windows um zu schauen ob was geht
Handelt sich leider wieder um einen gebraucht fehlkauf



[DJMadMax]

https://extreme.pcgameshardware.de/...ss-auf-mainboard-vbus-pin-abgebrochen.408325/
https://forums.tomshardware.com/threads/usb-3-0-header-missing-one-pin-still-work.3752746/
https://www.reddit.com/r/buildapc/comments/d49dth/can_i_fix_a_broken_pin_on_my_internal_19pin_usb_3/

Sowas scheint wohl öfter zu passieren - wie schafft man so etwas?!



[Tornhoof]

wie schafft man so etwas?

Hab ich auch schon hingekriegt, passiert wenn man den USB Header Stecker falsch rum reindrückt. Dann geht von den Front USB Anschlüssen nur einer, zumindest war es damals bei mir so.



[Zocker311]

Indem man für 45€ ein mainboard bei Kleinanzeigen ohne mägel kauft

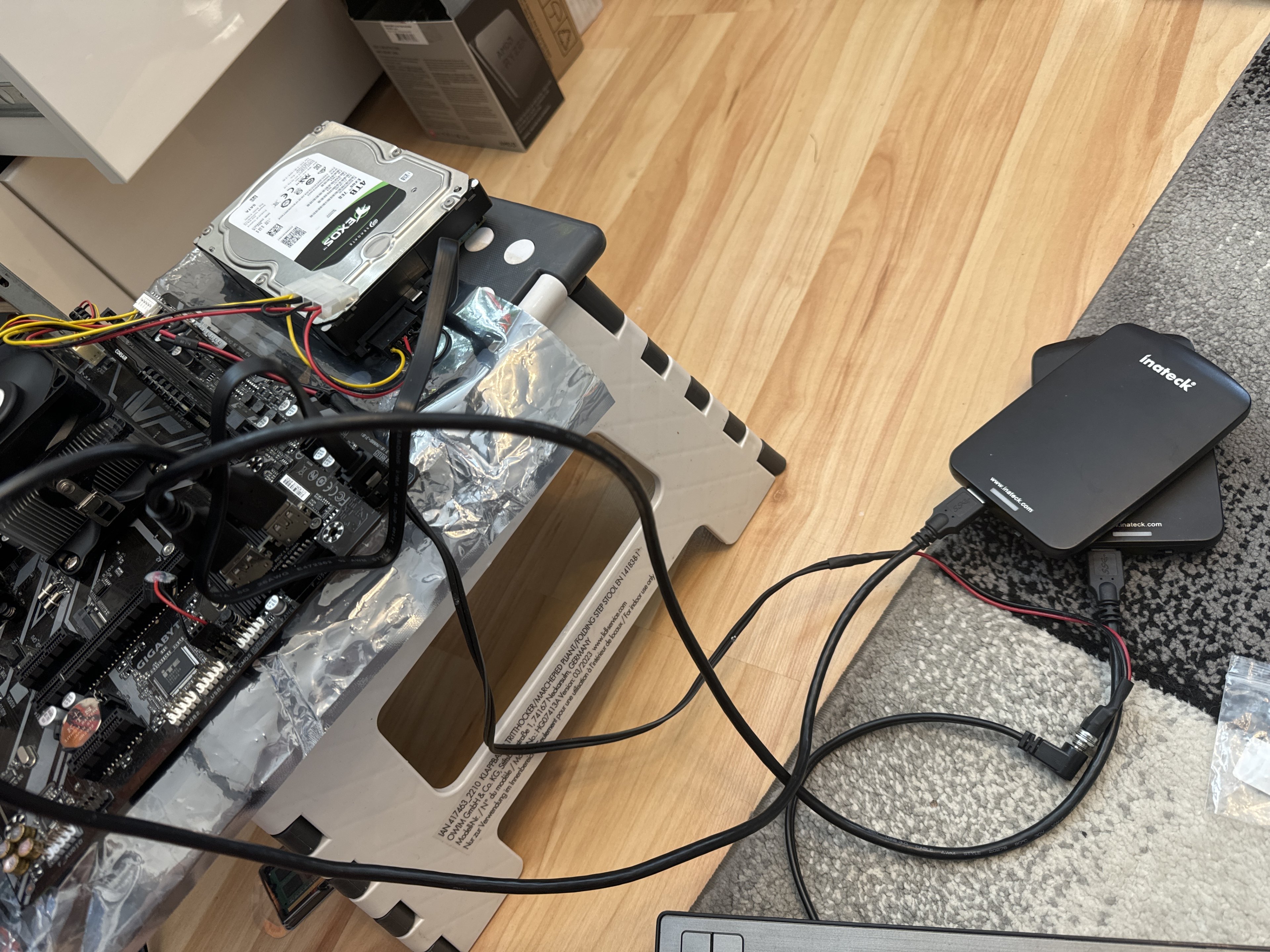

Komisch ist das ich 2 externe 2,5 Zoll Platten angeschlossen hab und beide erkannt werden



[kartoffelpü]

Komisch ist das ich 2 externe 2,5 Zoll Platten angeschlossen hab und beide erkannt werden

Es gibt ja noch einen 2. VBUS PIN, vermutlich sind auf deinem Adapter beide miteinander verbunden.



[Zocker311]

Laufen auch beide mit 80 und 113 mbs im cyrstal diskmark parallel.
Weis halt nicht ob ich der Sache vertrauen kann



[Rexaris]

Es gibt ja noch einen 2. VBUS PIN

Vermutlich wusste da jemand, dass die gerne abbrechen
Oder aber der zweite wird in extrem-Last Szenarien benötigt, damit am Output die Spannung stabil bleibt oder es nicht irgendwo zu warm wird.



[Drewkev]

Oder aber der zweite wird in extrem-Last Szenarien benötigt, damit am Output die Spannung stabil bleibt oder es nicht irgendwo zu warm wird.

Ein so ein Header resultiert in zwei USB(-A) Ports, da ist keine großartige Magie dahinter.

Man könnte auch nur die obere Reihe für ein USB-Gerät verwenden.



[Zocker311]

Deswegen hab’s gleich mit 2 so alten HDDs probiert, ist ja so das höchste für so nen Port



[Rexaris]

Meine Überlegung betraf eher den Part auf dem Mainboard, auf dem die beiden Pins nicht zwingend parallel geschaltet sein müssen.
Die HDDs erzeugen ja insbesondere beim Start eine hohe Last. Das ist aber nur kurzzeitig.

Ich vermute, dass die (dauer-) Last höher ist, wenn man an beiden Ports versucht ein Handy zu laden.

Unterm Strich dürfte das ganze aber in 99% der realistischen Anwendungsfälle funktionieren.



[DJMadMax]

Komisch ist das ich 2 externe 2,5 Zoll Platten angeschlossen hab und beide erkannt werden

Irgendwann wird die Strommenge halt zu hoch und der verbleibende VBUS kann die Spannung nicht mehr stabilhalten wegen zu hoher, thermischer Belastung bzw. des gleichzeitig ansteigenden Innenwiderstands des Kabels.

Ich würde hier also auch keine allzu stromhungrigen Geräte mehr drüber betreiben. Zwei externe Laufwerke unter Last sind ja schon bei guten 5-8 Watt je Laufwerk, das ist schon ein wenig.

In der Mainboard-Spezifikation ist evtl. zu entnehmen, wie viel Strom über den VBUS laufen kann. Der Wert sollte dann sicherheitshalber durch die Hälfte geteilt werden.

PS: Dein Testaufbau gefällt mir total



[Zocker311]

Würde denn sonst was durchbrennen?
Oder einfaxh abschalten?
Ich sage meistens würde da nur Sticks betrieben. Vielleicht mal nen dvd rom.

Der Verkäufer hat bisher nämlich nur 5€ Rabatt angeboten, aber bei dem Mangel müssten es schon mindestens 10 sein.

Rücksende kosten möchte er nämlich auch nicht übernehmen.

Und wenn ich überlege das ich 35 plus 7€ Versand gezahlt habe und dann noch 5-7 rückversand zahlen müsste dann würde icj von den bezahlten 43 ja nur 29 zurückbekommen



[AB´solut SiD]

@DJMadMax findest du? Dachte immer man solle die Antistatikfolie nicht als testbench verwenden. da diese Strom leiten kann/soll...



[DJMadMax]

@AB´solut SiD
Die hab ich gar nicht gesehen, ich meinte damit eher den kleinen Klapp-Hocker ^^

Ob die Antistatikfolien leitfähig genug sind, um die geringsten Ströme/Spannungen, die am PC anfallen, übertragen zu können, mag ich aber nicht beurteilen, bzw. müsste man mal mit nem Widerstand und/oder Labornetzteil testen.

Im Zweifel würde ich das aber auch nicht so machen - da reicht auch einfach der Mainboardkarton.



[Zocker311]

nutz ich normalerweise auch aber dieses mainboard kam nur in zeitung eingewickelt

Ergänzung (2. August 2024)

aber es schein echt nicht dauerhaft zu laufen, beide HDDs im LowLevel format Tool parallel sind bei ca. 50 abgebrochen nach ner halben stunde stunde
