Vor inzwischen zwölf Jahren habe ich meinen EK Supreme Hf gekauft und will ihn auch zukünftig nutzen.
Mit meinem Upgrade auf AM5 hat mich das aber auf die Probe gestellt, denn es gibt keine Umrüstkits für den Supreme Hf und zuvor konnte ich die AM3 Halterungen auf meinem Strix x370-F nutzen da es die Löcher dafür hat (da hat Asus mal gut mitgedacht).
Nun gibt es viele Wege den Kühler auf Am5 zu montieren, Doch es war mir wichtig die simpelste Lösung zu finden die den korrekten Anpressdruck beibehält, und bei der ich idealerweise Den Kühler nicht zerlegen muss und so meinen Loop befüllt lassen konnte. Und ich wollte Metallarbeiten vermeiden da das mehr Aufwand bedeuten würde und wahrscheinlich nicht so gut aussehen würde.
Die erste Idee war einfach ein neues Halterung 3d zu drucken, die das ursprüngliche teil ersetzt. Das Problem mit dieser Lösung war, dass ich die alten Schrauben nicht benutzen konnte und somit der Anpressdruck wahrscheinlich nicht korrekt gewesen wäre und ich hätte den Kühler dafür demontieren müssen.
Mir gefiel diese Lösung nicht, doch als ich mein AM4 System zerlegt habe ist mir die richtige Idee eingefallen.
Um den Am4 Sockel herum ist ziemlich viel Platz und das Am3 Bracket hat noch zusätzliche Löcher und die Schrauben sind M4 und recht lang und somit kam die Idee auf einfach Adapter zu machen, welche die anderen Löcher nutzen.

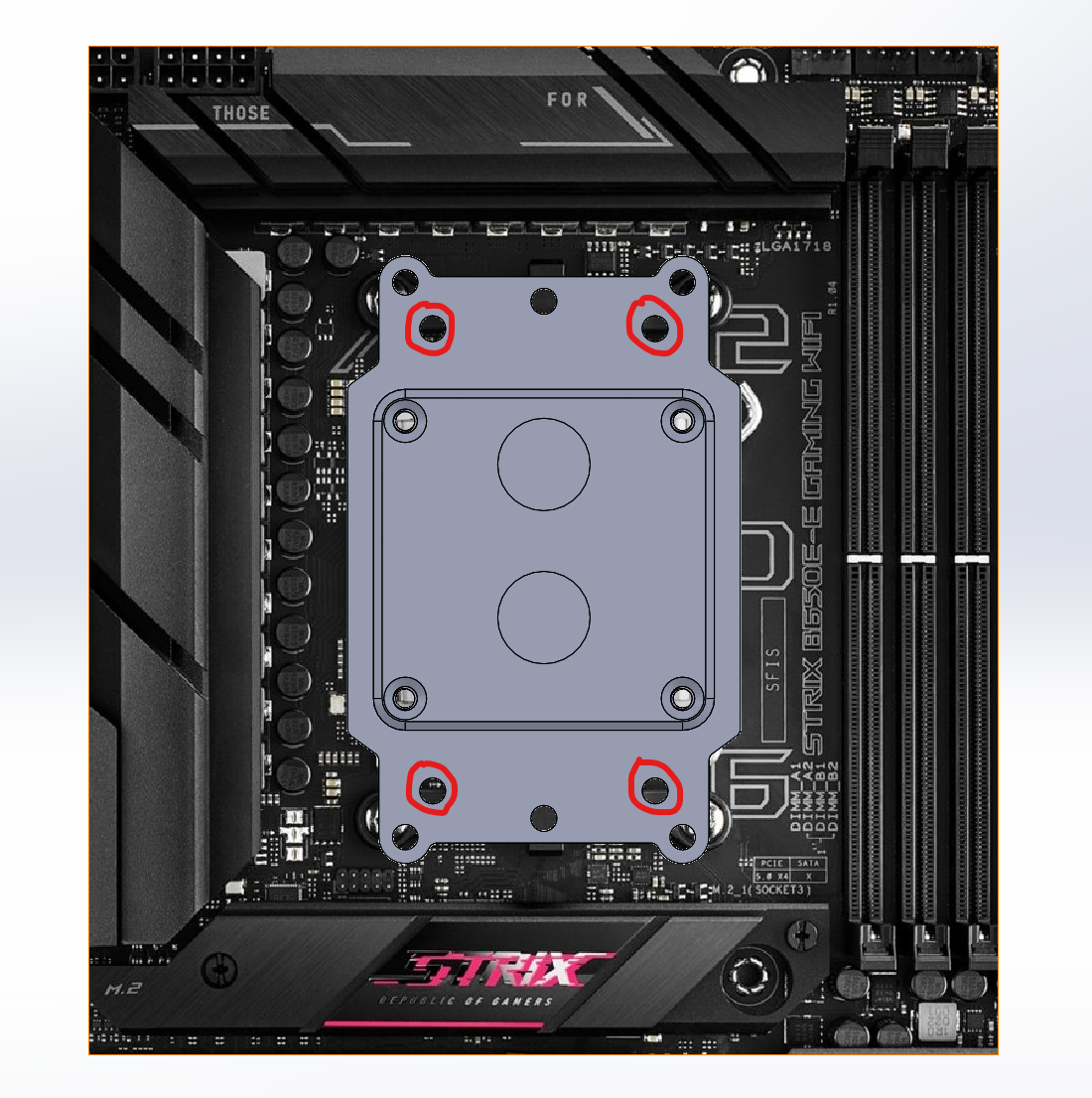

Zwischen den markierten Löchern und den Am5 Löchern ist genug Platz, sodass die Schrauben nicht kollidieren.

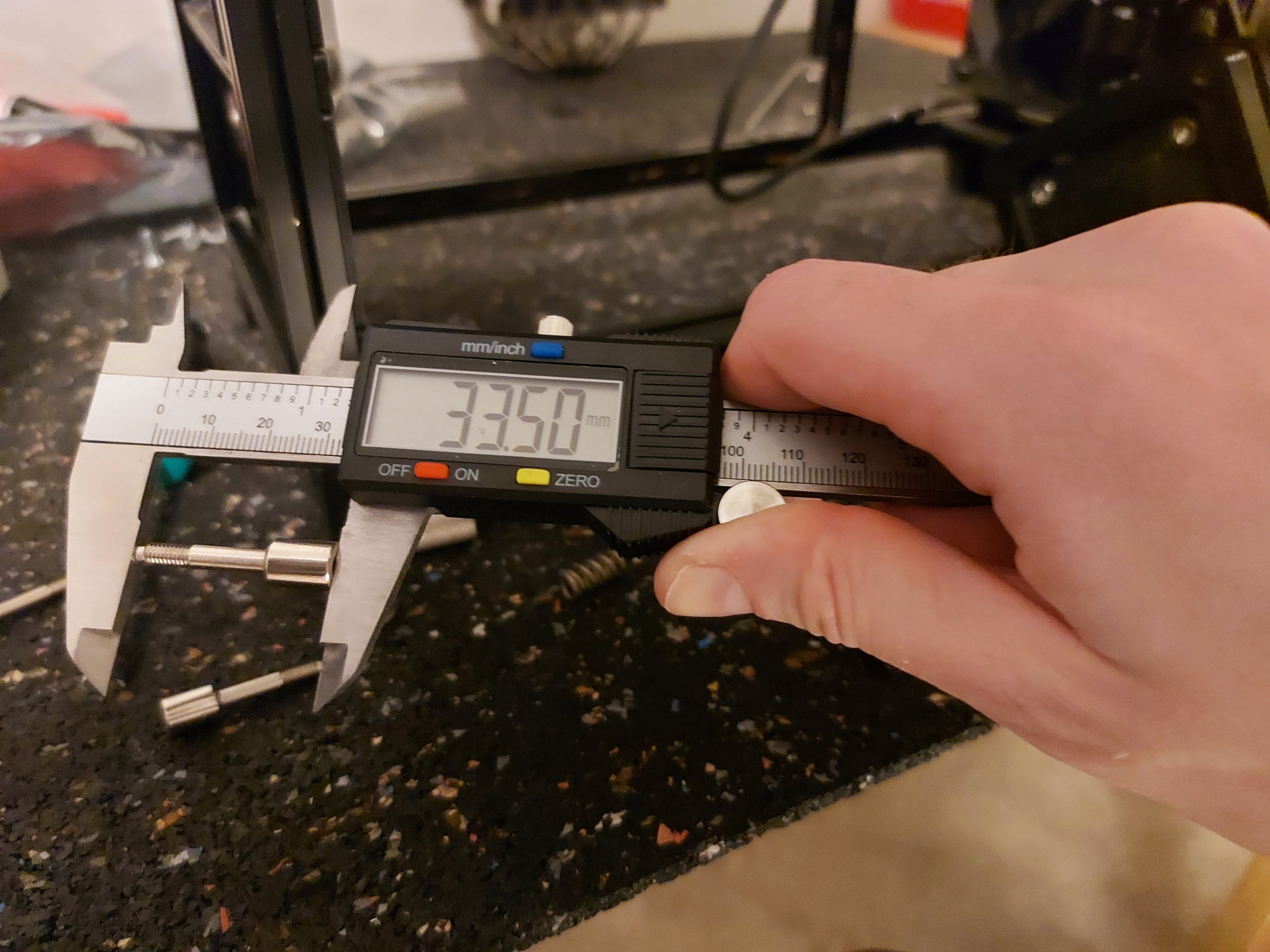

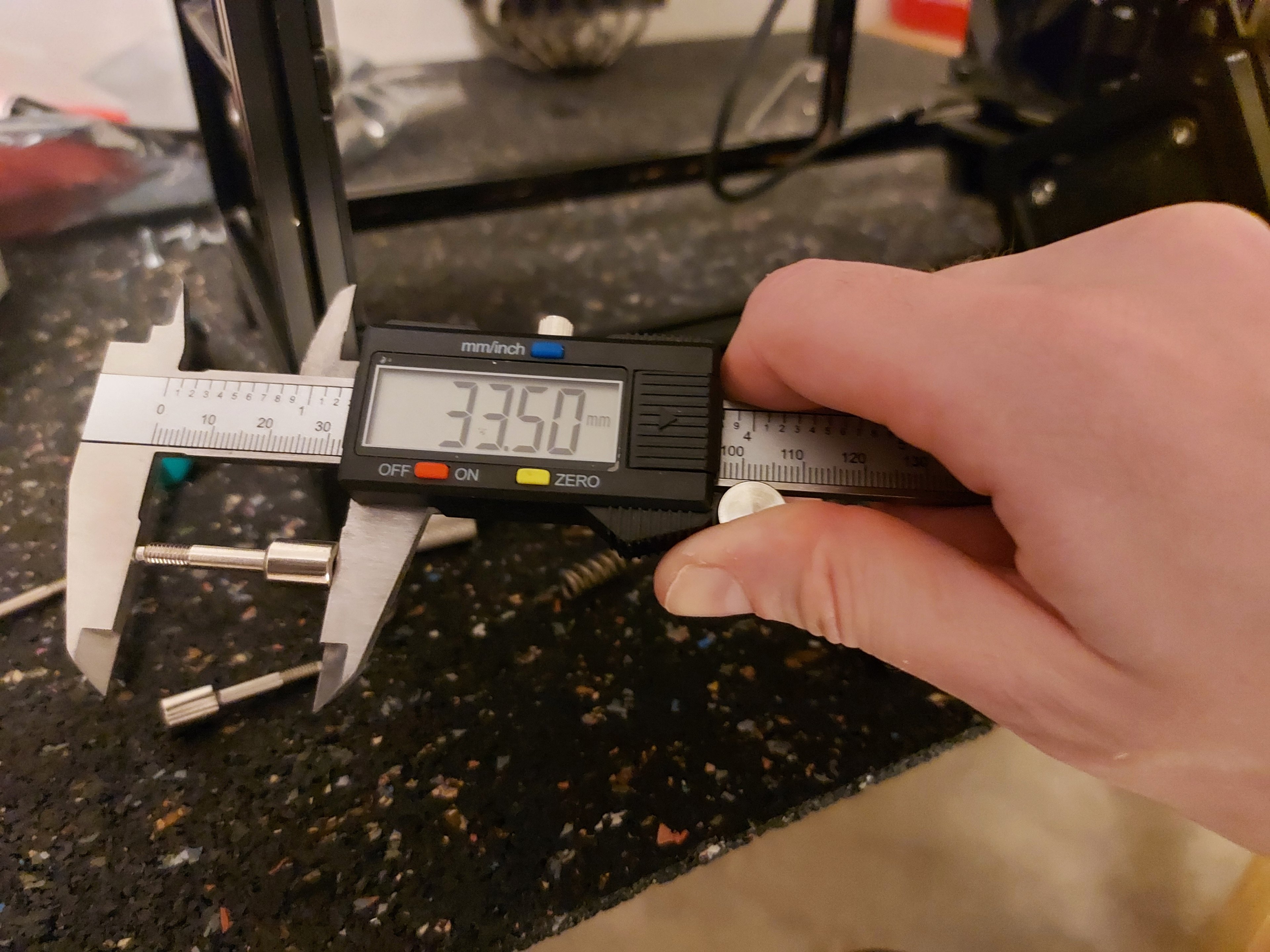

Die ursprünglichen Schrauben zur Befestigung sind 33.5mm lang und somit musste ich nur 30mm lange Schrauben nutzen und sie 3.5mm über dem Mainboard positionieren um diese zu ersetzen.

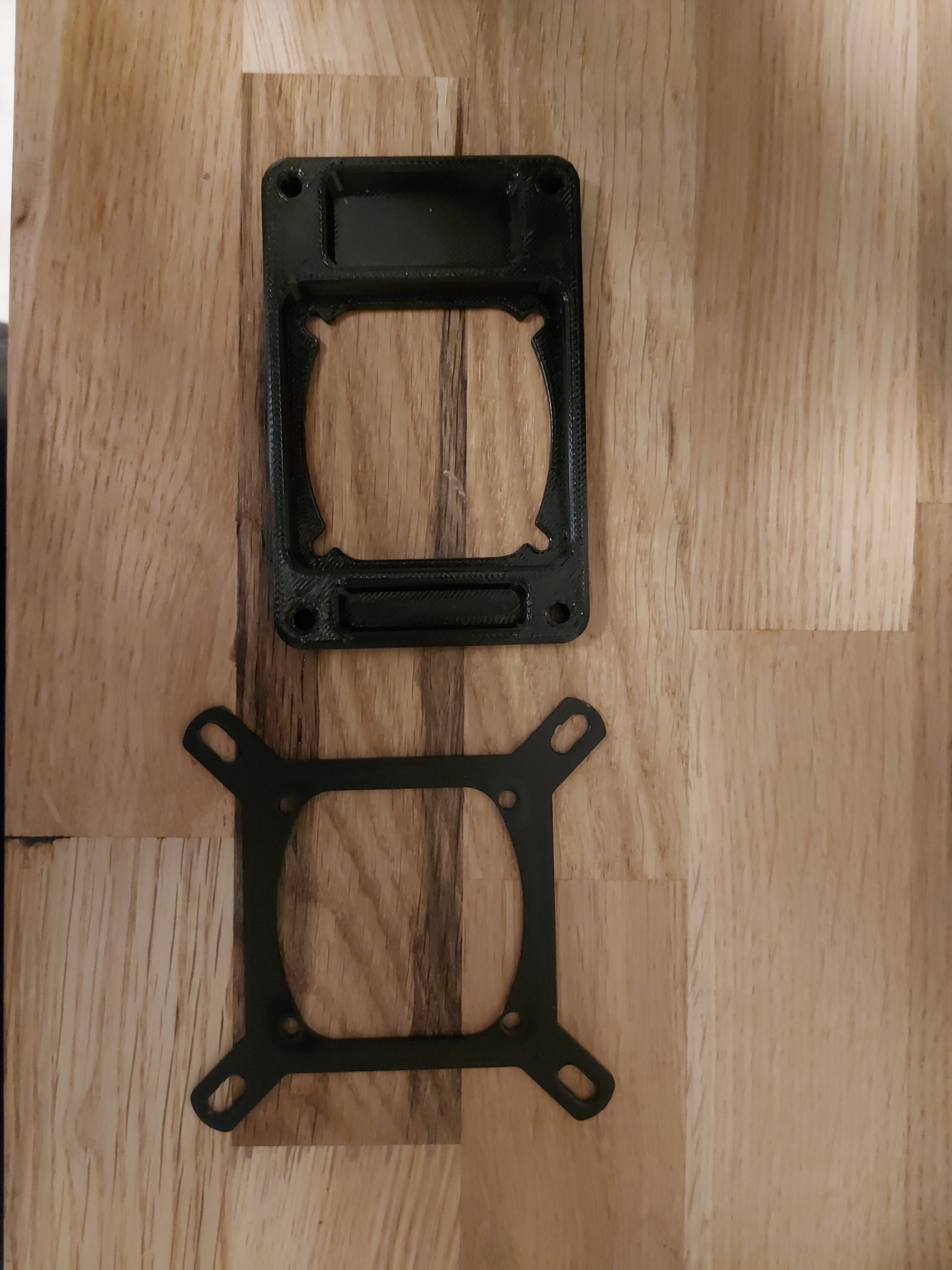

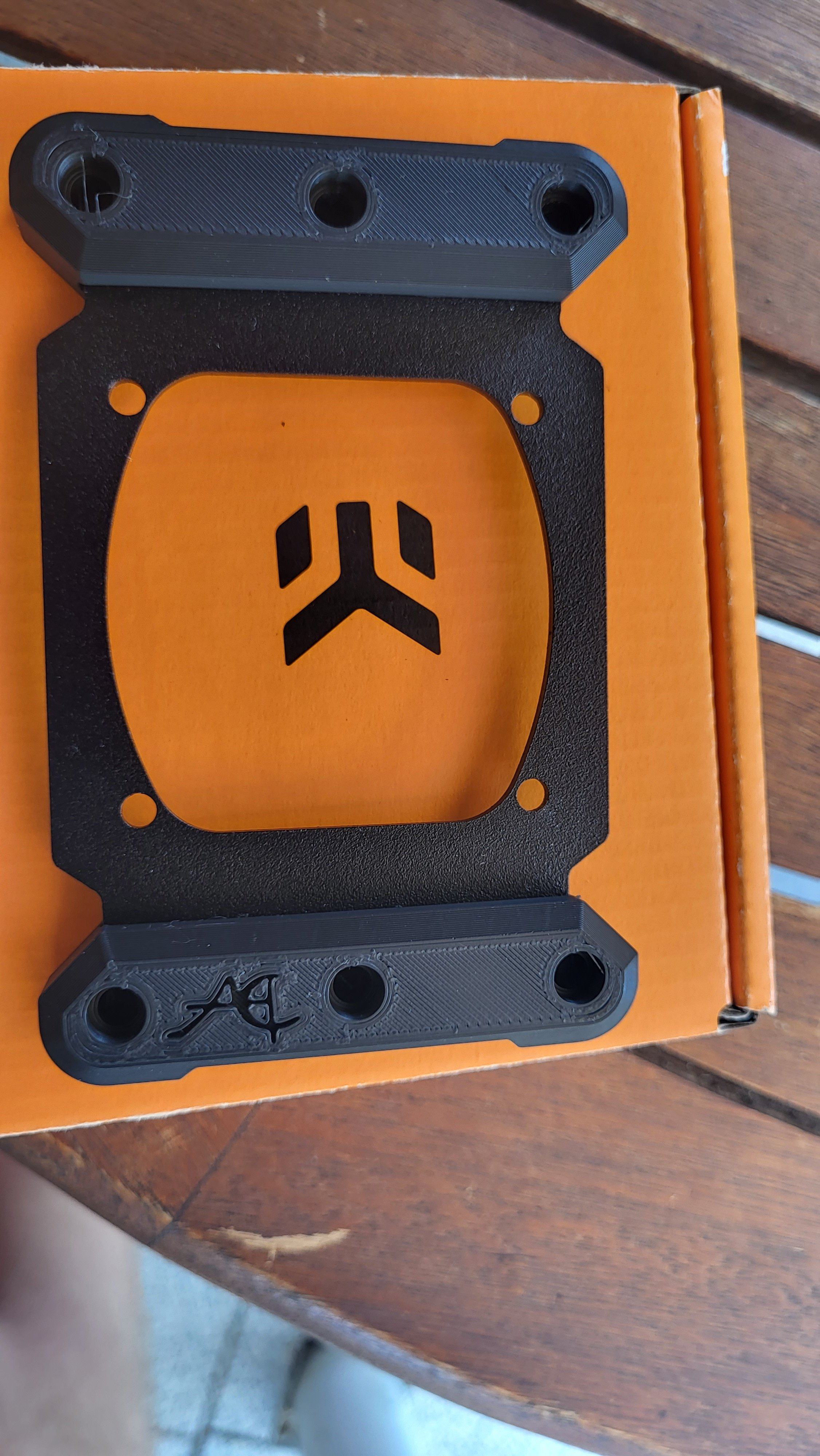

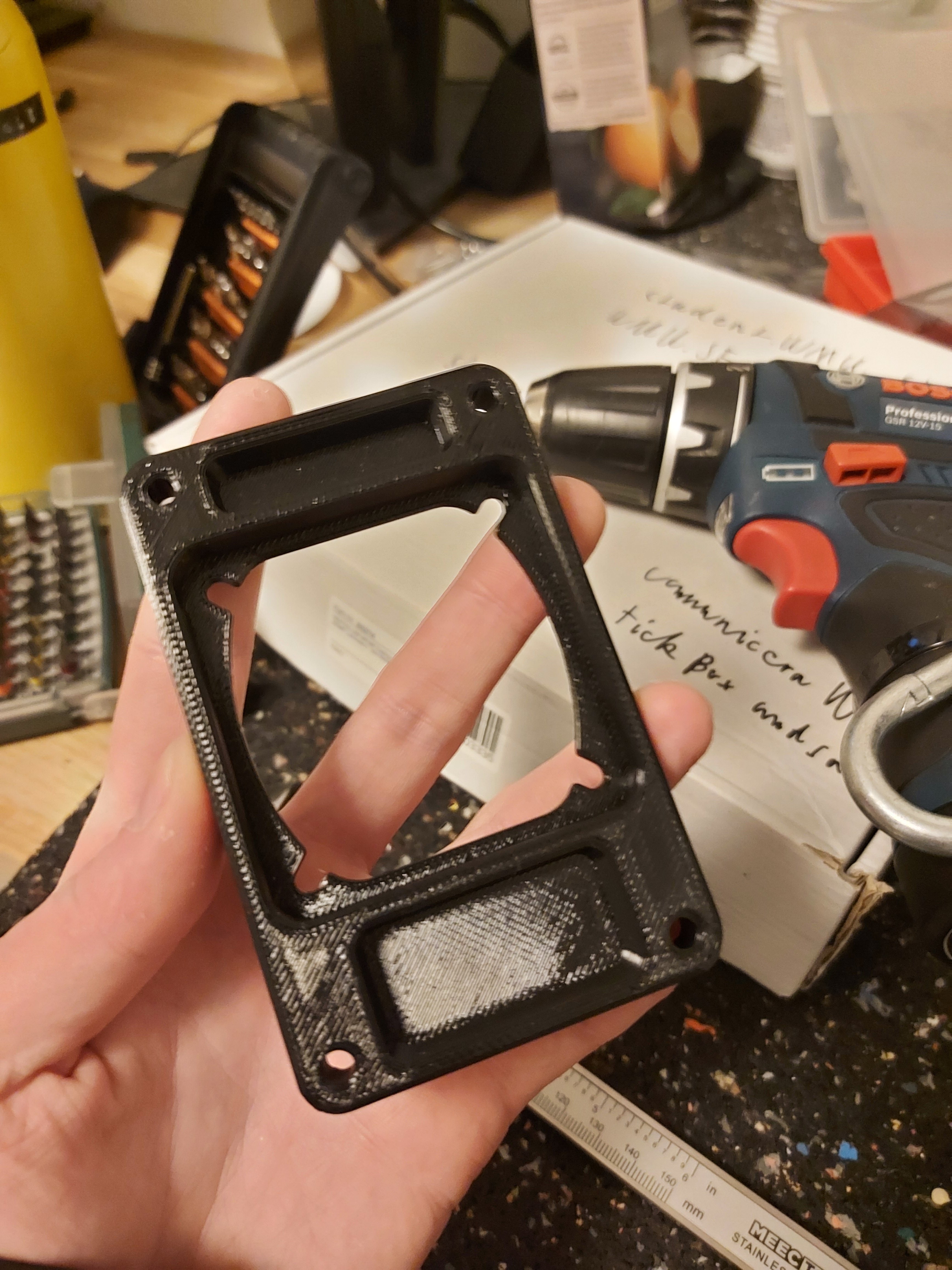

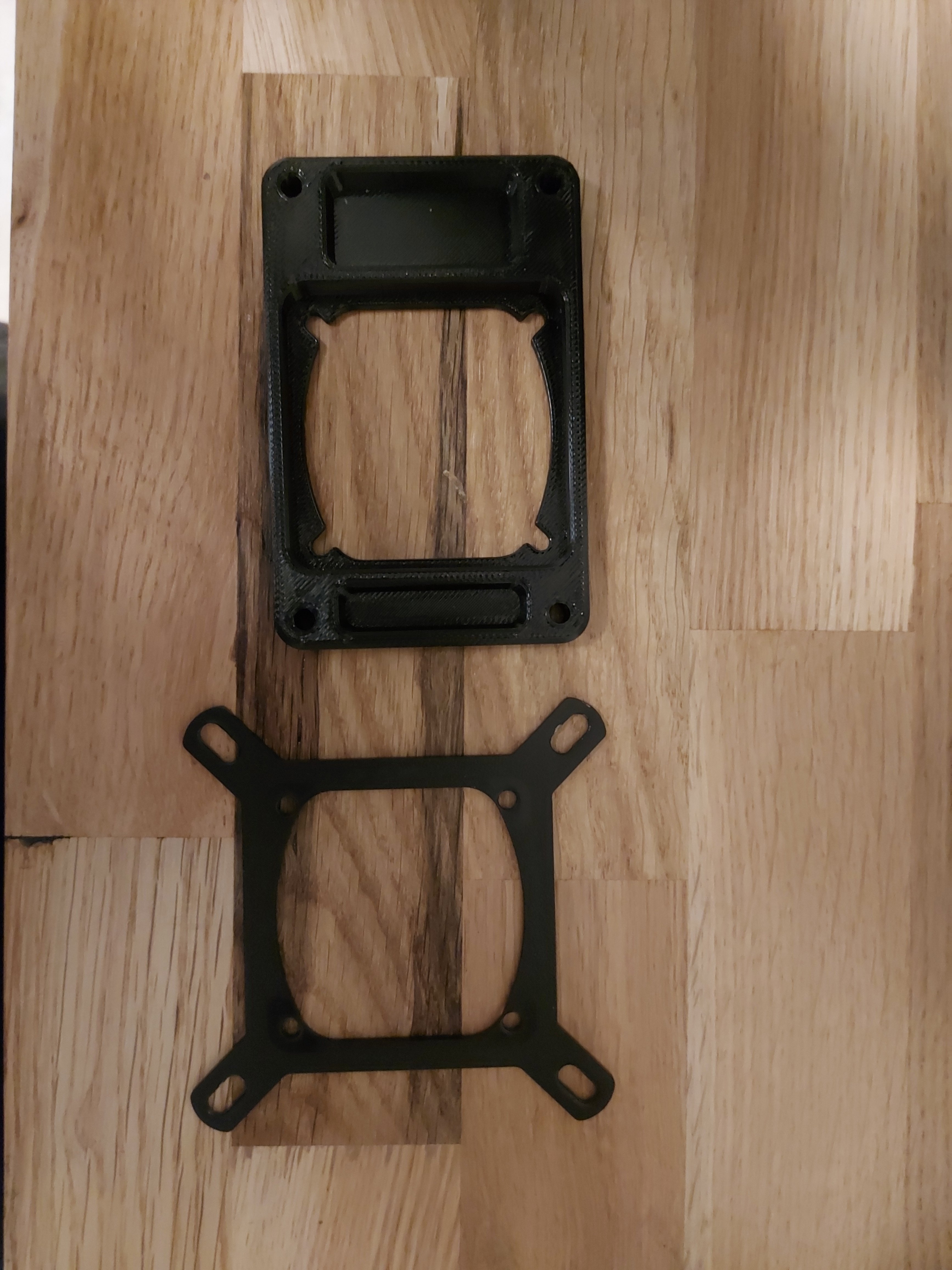

Das Ganze wurde in CAD konstruiert und das Endresultat waren diese Halterungen. Der erste Versuch hatte das Problem, dass sie mit dem AM5 Sockel auf einer Seite kollidiert sind, da dieser doch recht groß ist. Doch dann habe ich den Kühler 1mm weiter nach unten versetzt was das ganze gelöst hat.

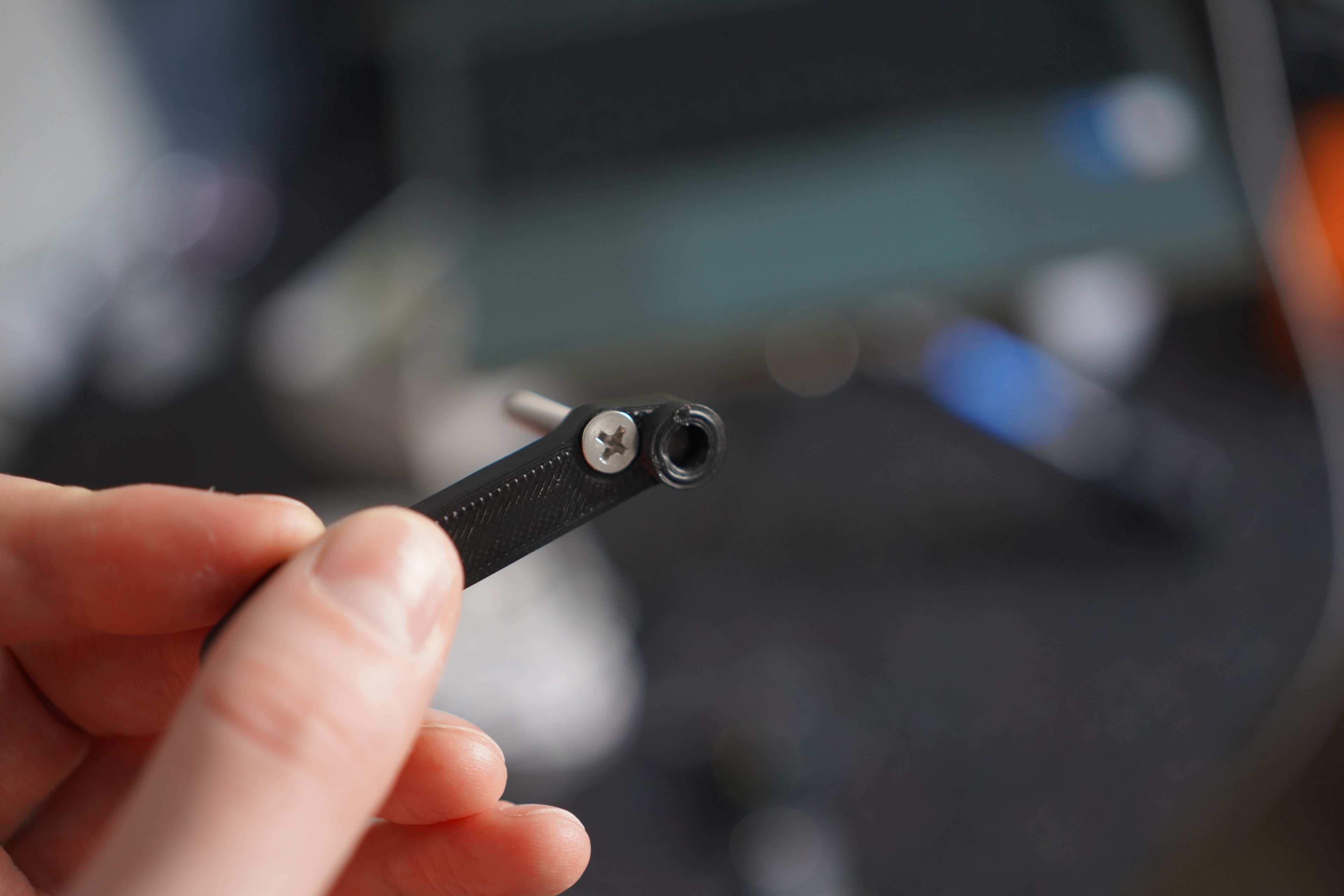

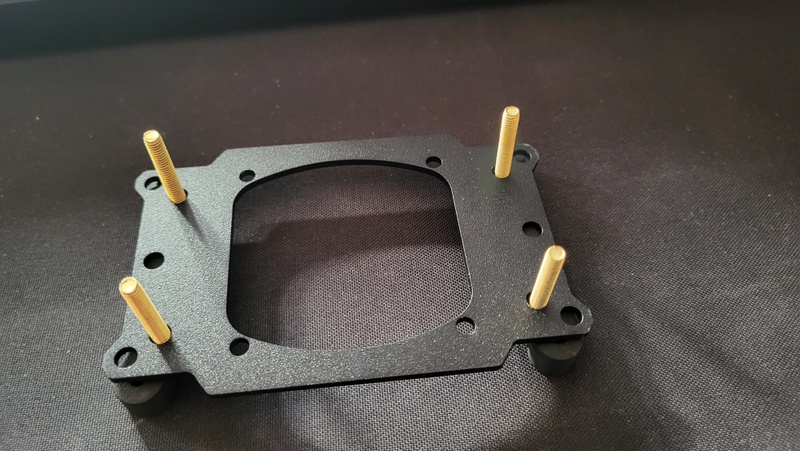

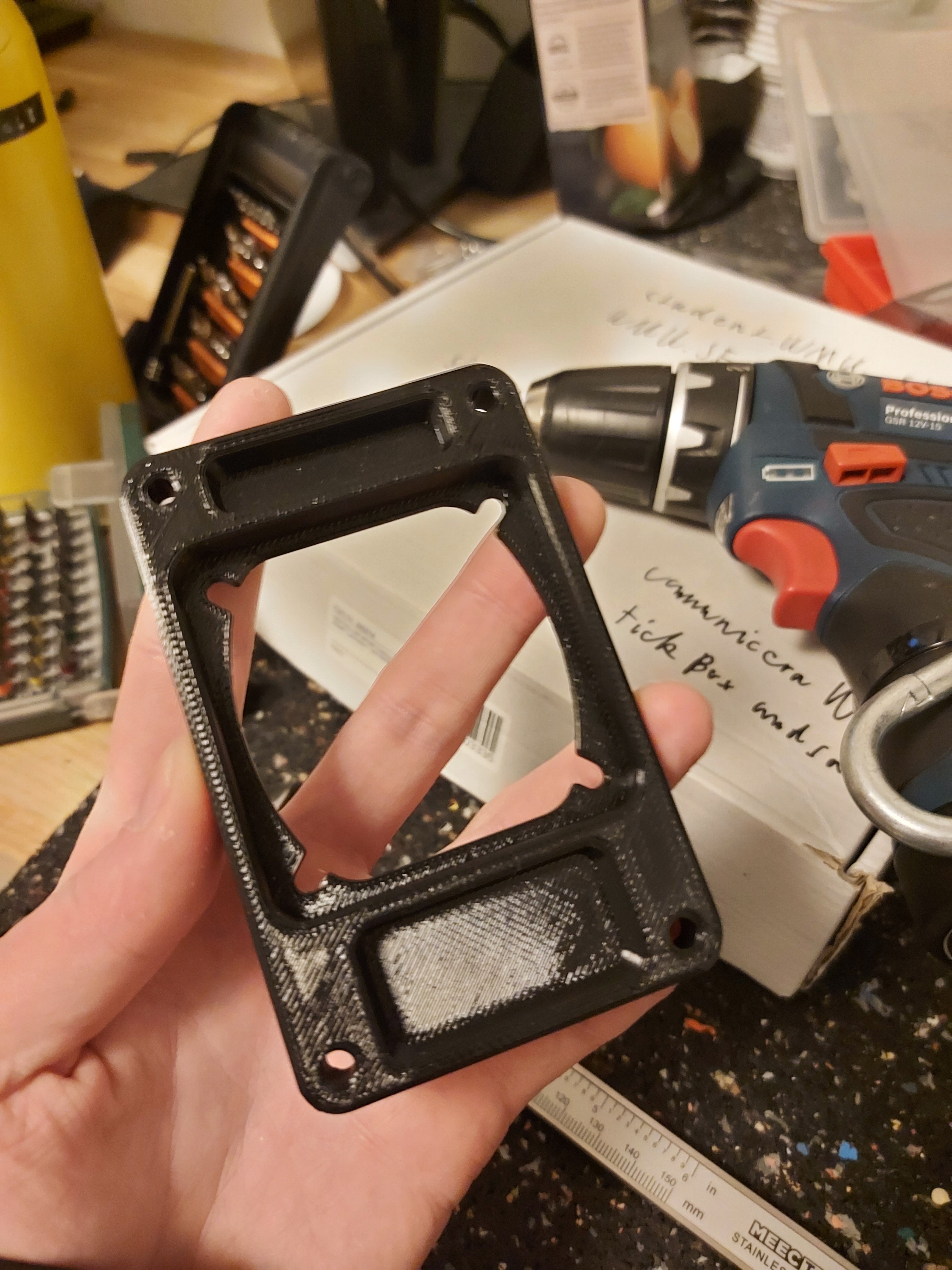

Gedruckt wurde die Halterungen in ABS und sie sind super stabil. Dann habe ich m4 Gewinde in die Halterungen gebohrt um die 30mm M4 Schrauben in Position zu halten während der Montage. Die Halterung wurden dann mit Schrauben (amerikanisches Gewinde und etwas länger als die Schrauben welche mit dem AM4/5 board kommen) an die standard AM5/4 Backplate geschraubt.

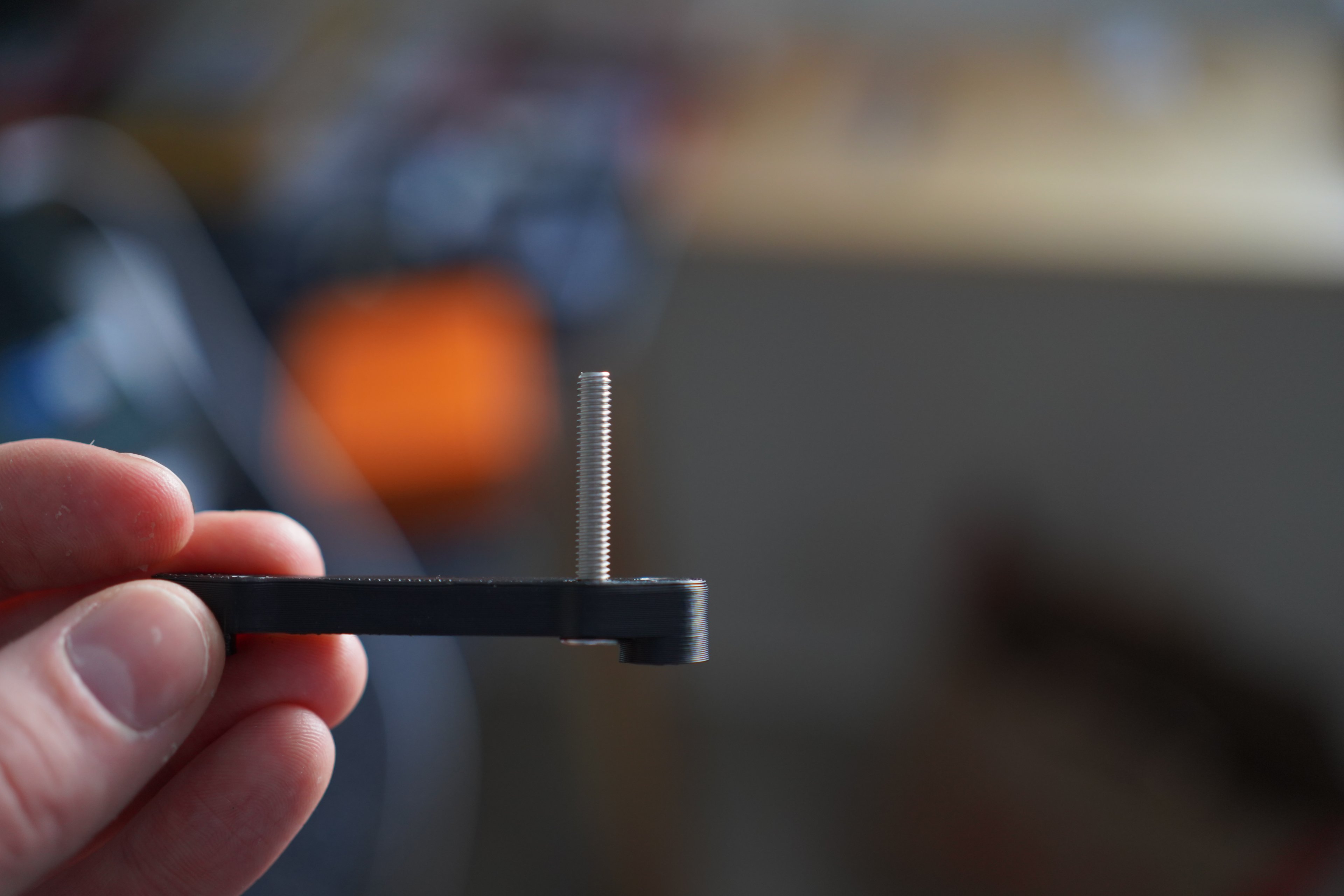

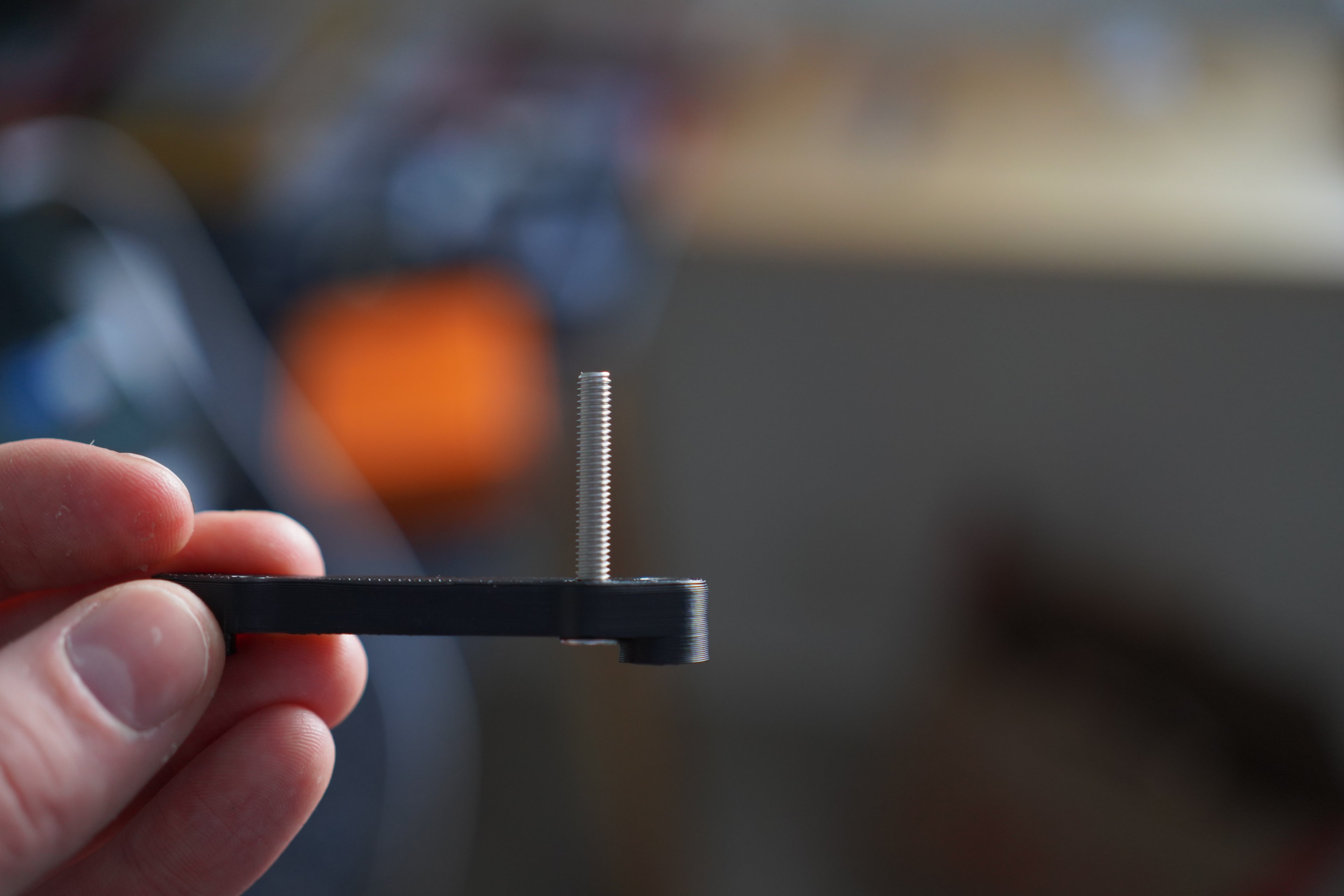

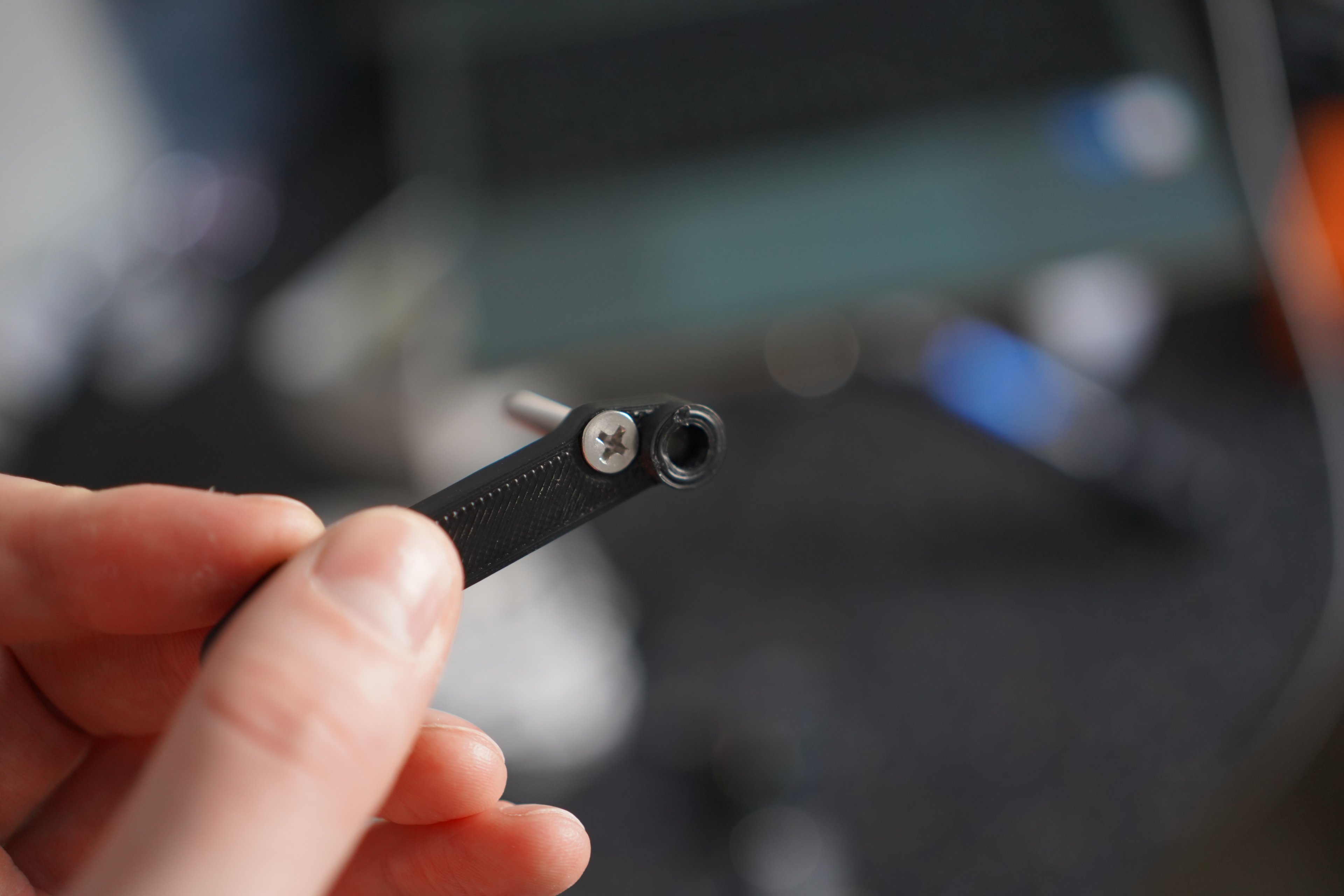

Hier im Vergleich mit der vorherigen Schraube zum montieren (gleiche Höhe und Gewinde.)

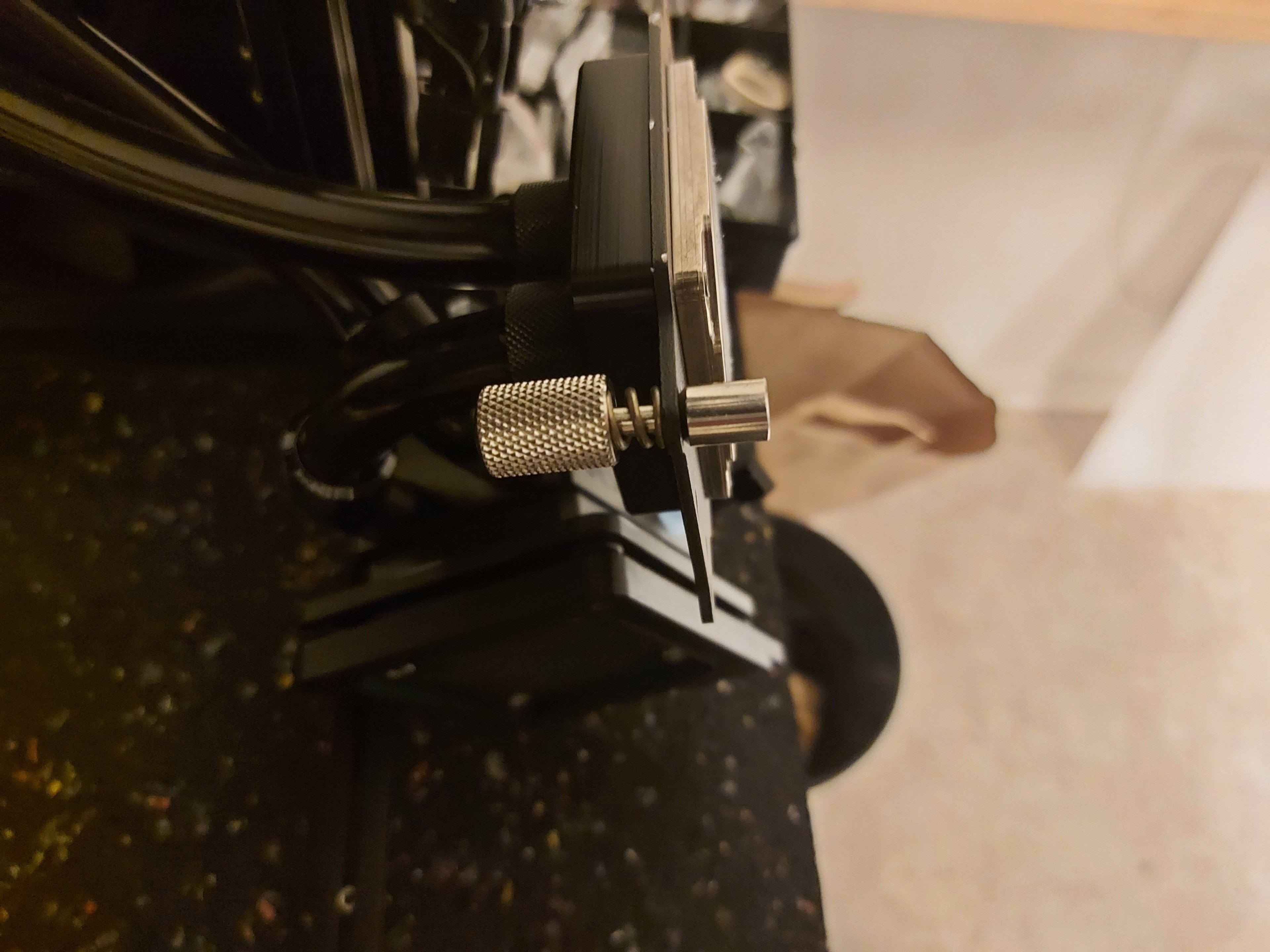

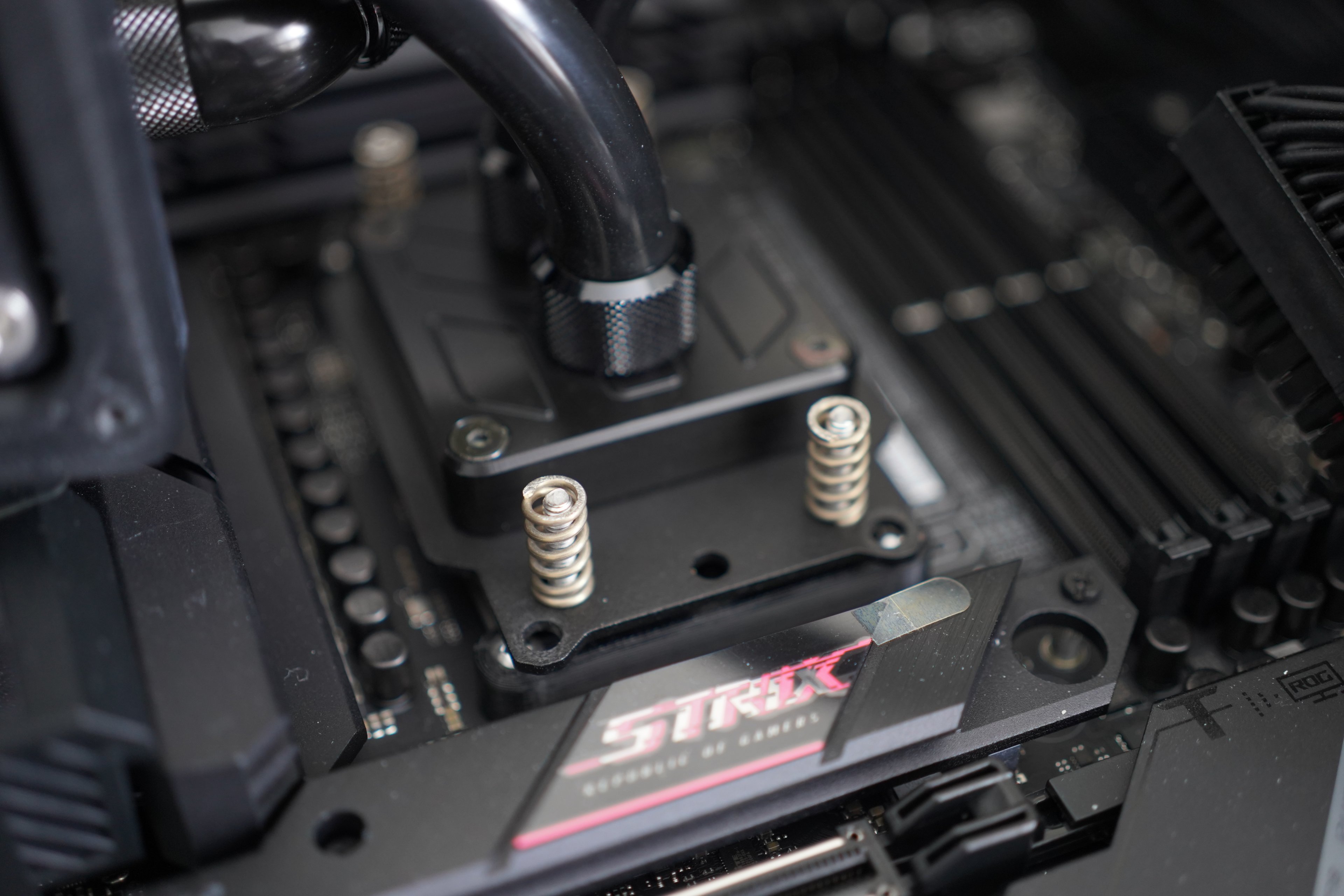

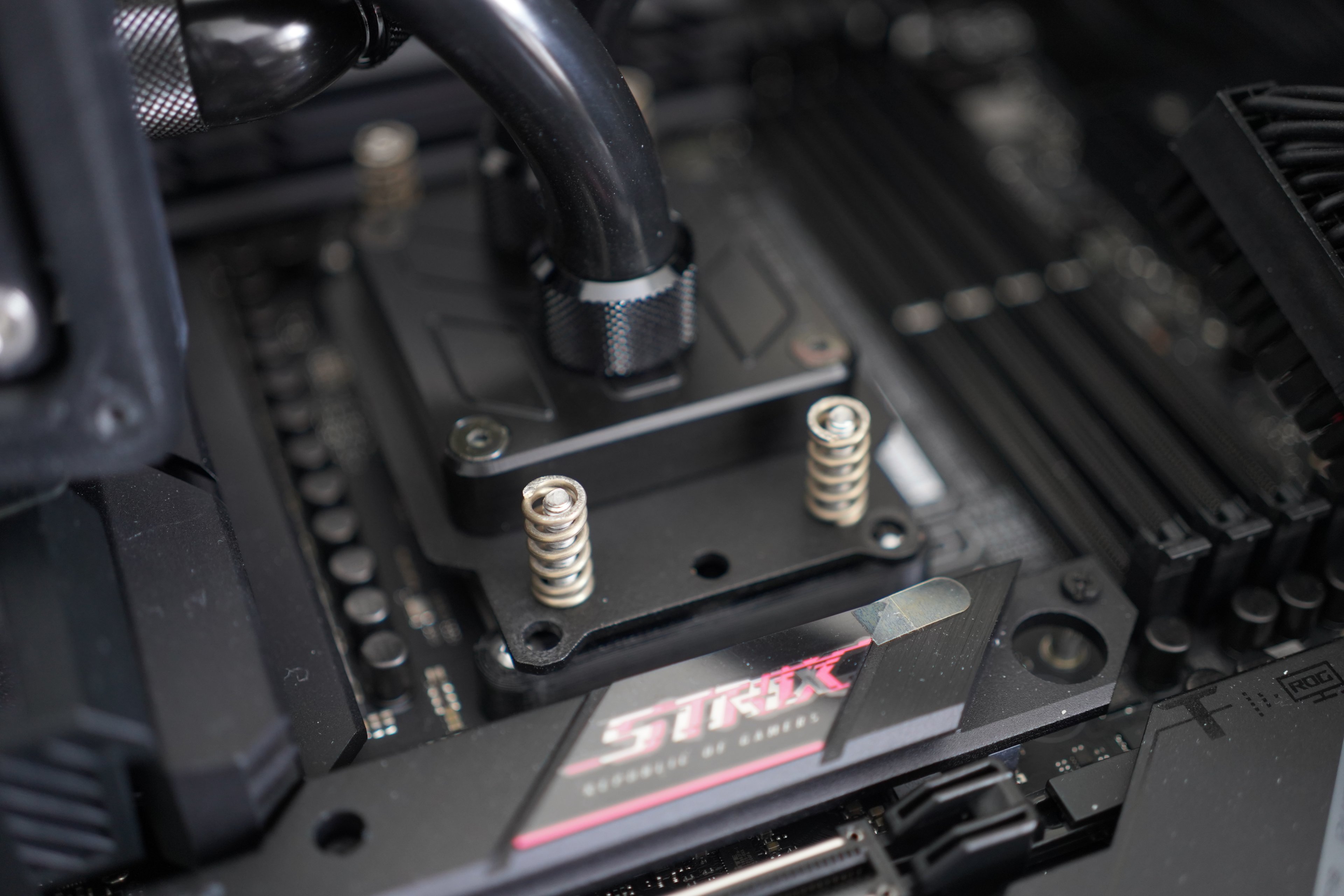

Hier das Ganze mit Kühlblock auf dem Mainboard und mit den standard Federn.

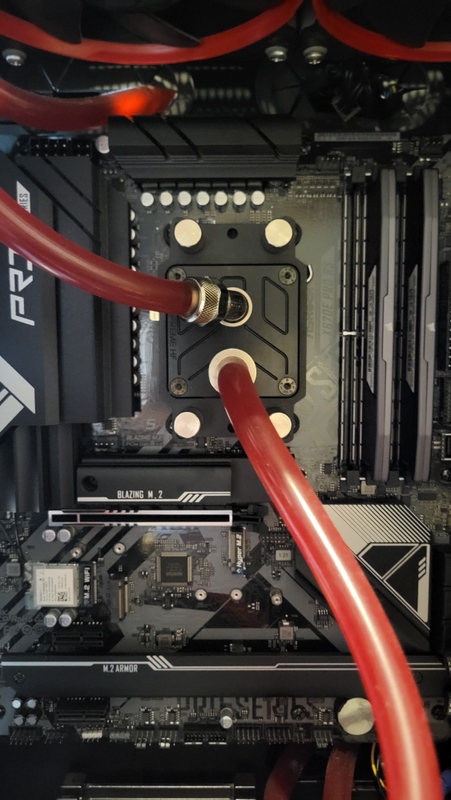

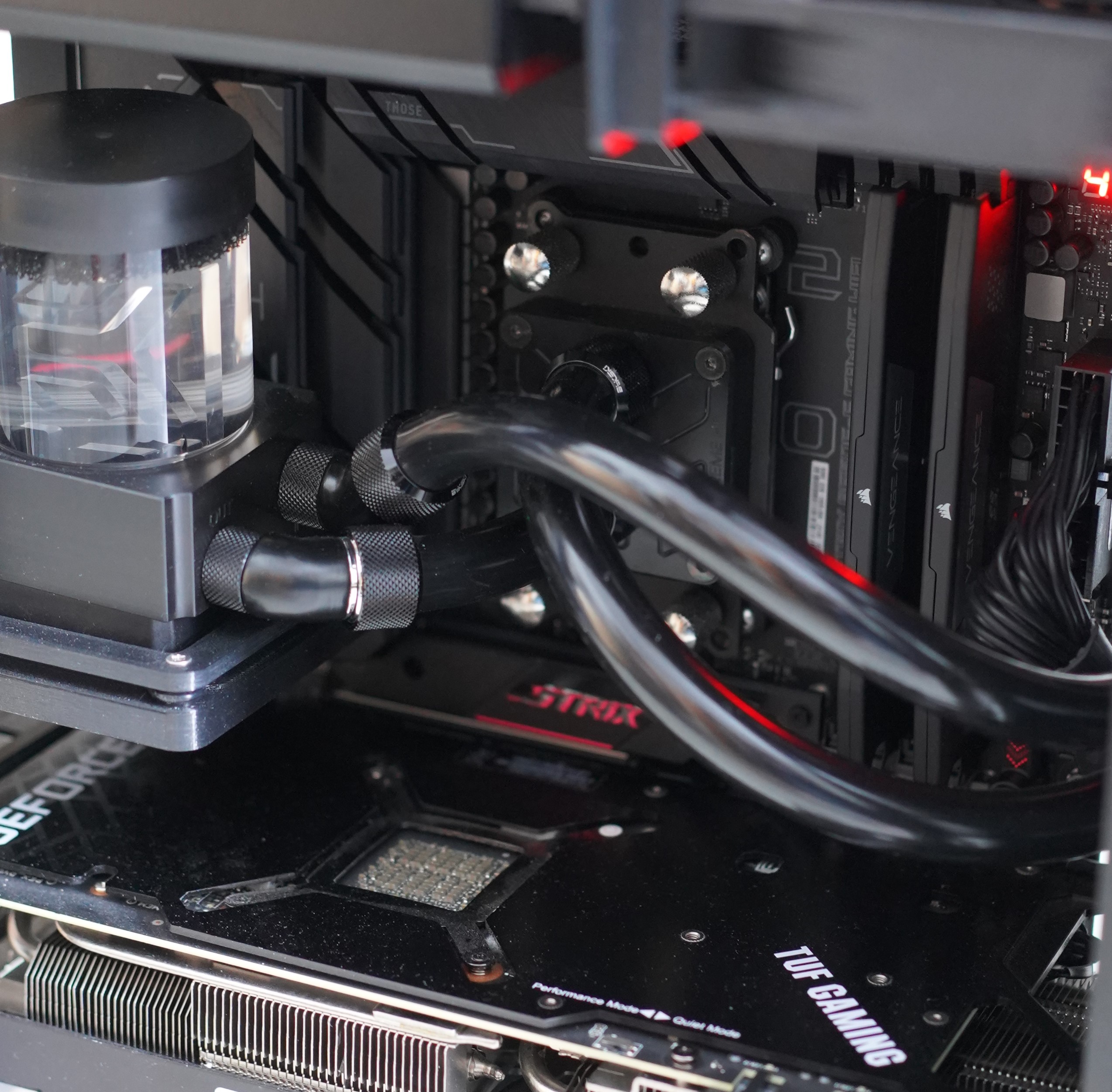

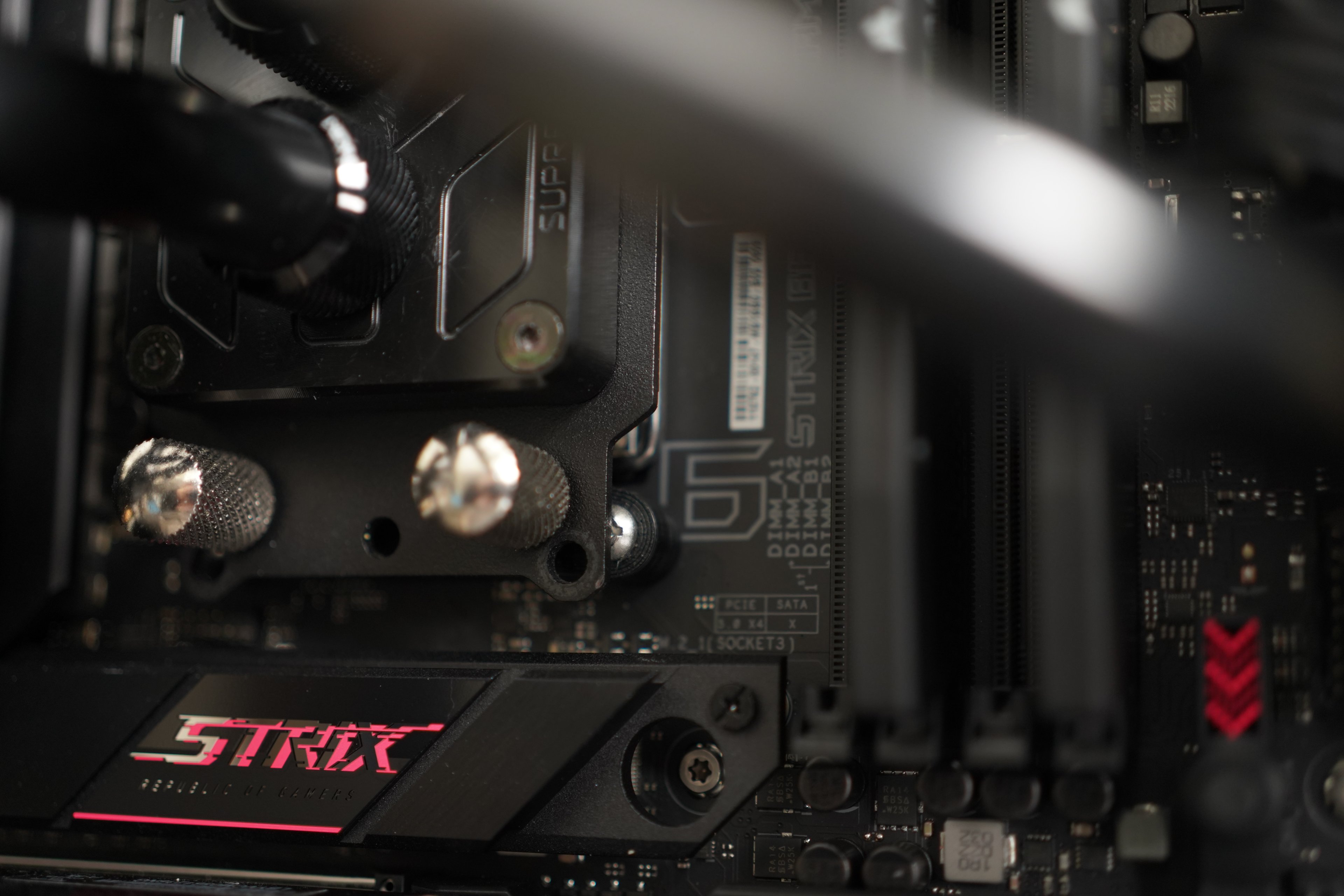

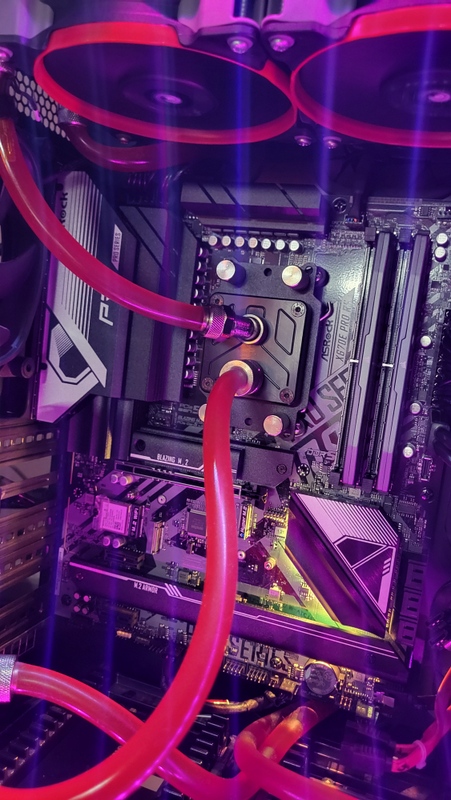

Und zu guter Letzt das ganze im Gehäuse und fest verschraubt.

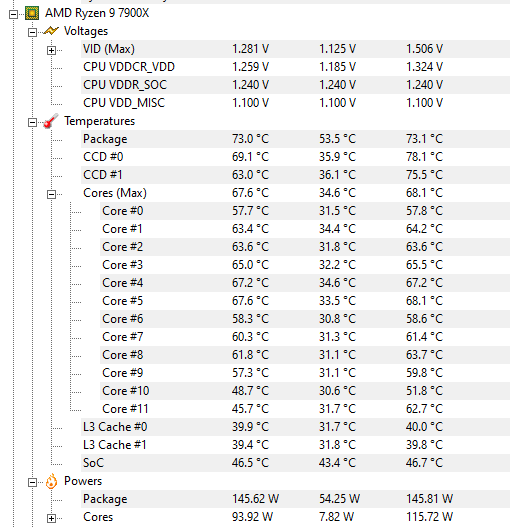

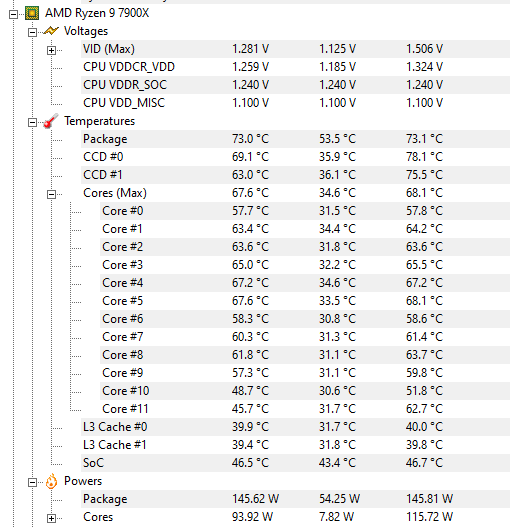

Temperaturen Pendeln sich für meinen 7900x bei ungefähr 70 grad fürs Package ein (CCD1 69, CCD2 65) im 105tdp eco Modus mit 146w Verbrauch. Allerding laufen die Lüfter auf meinem 420 Radiator auch nur mit 650rpm und die Pumpe mit 1800rpm da mir ein leiser Pc beim arbeiten wichtig ist.
Ich hoffe das Lesen hat Spaß gemacht und inspiriert mehr Leute alte Hardware weiter zu benutzen.
Die STLs für die Adapter kann ich bei Computerbase leider nicht direkt hochladen, aber werde die noch irgendwo verfügbar machen.
