Elektronik Frage (Schema Interpretation)

[helionaut]

Hi,

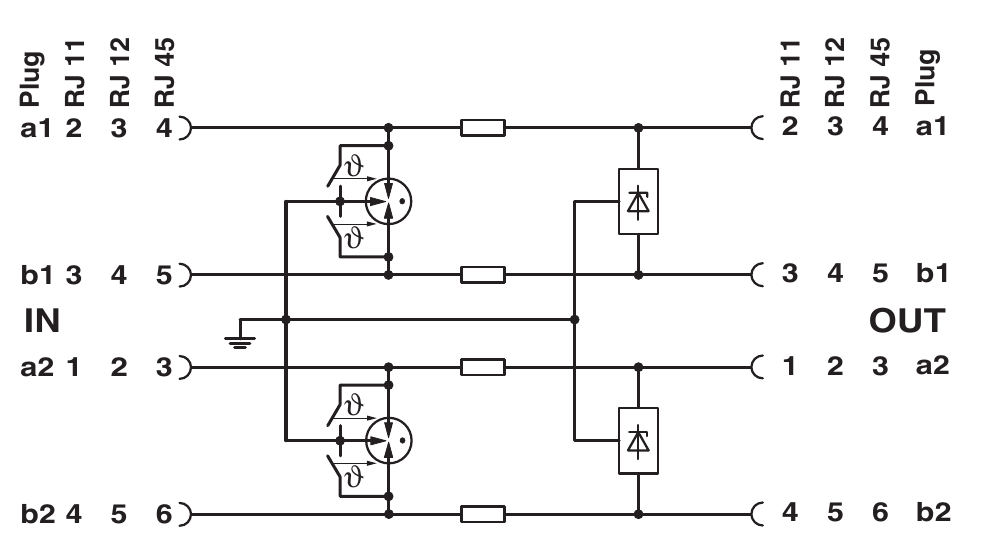

Ich habe hier ein Überspannungsschutz für zwei Telefonanschlüsse (a1/b1 und a2/b2):


Kann mir jemand sagen was das auf der rechten Seite ist? Sind das Z-Dioden? Aber wie können die einen Mittelabgriff haben?



[miac]

Tja, Daten zu den Bauteilen wäre nicht schlecht.

So bleibt nur Vermuten:
Ich denke, daß es sich um Suppressordioden handelt und die Darstellung lediglich symbolisch zu sehen ist. Der Erdungsanschluß könnte für einen Gehäuseanschluß des Moduls stehen.
