EPS Standard und Mainboard stimmen nicht überein?

T

te342

Gast
Hallo,

es geht um folgendes Netzteil:
SilentiumPC Vero M3 Bronze 700W, PC-Netzteil, dass den Standard ATX12V 2.3, EPS12V 2.9x angeblich unterstüzt, aber nur folgende Pins hat: 1x 24-Pin-ATX12V-2.x, 2x 4+4-Pin-12V, 2x 4-Pin-5,25", 3x 6+2-Pin-Grafik, 7x 15-Pin-SATA.
Nehmen wir aber beispielsweise das Mainboard:
https://geizhals.de/gigabyte-x570-aorus-elite-a2078208.html
das folgende Anschlüsse hat: 1x 24-Pin ATX, 1x 8-Pin EPS12V.

Warum hat das Netzteil nur 4x4 Anschlüssse, die ja auch dort passen würden, aber keinen eigenen 8 Pin Stecker? Sind die 4+4 Pins für EPS gedacht?

Frühere Board brauchten nur 4 pin 12V. Hat nur was mit rückwärts kompatibilität zu tun.
die 4+4 kann man zusammen stecken dann hat man die 8 pin.

te342 schrieb:
Sind die 4+4 Pins für EPS gedacht?

Korrekt.

Die beiden CPU 4+4 Pin


bilden zusammen einen EPS12V:


Power Supply Design Guideline for 2008 Dual-Socket Servers and WorkstationsA Server System Infrastructure (SSI) Specification Version 1.2.1

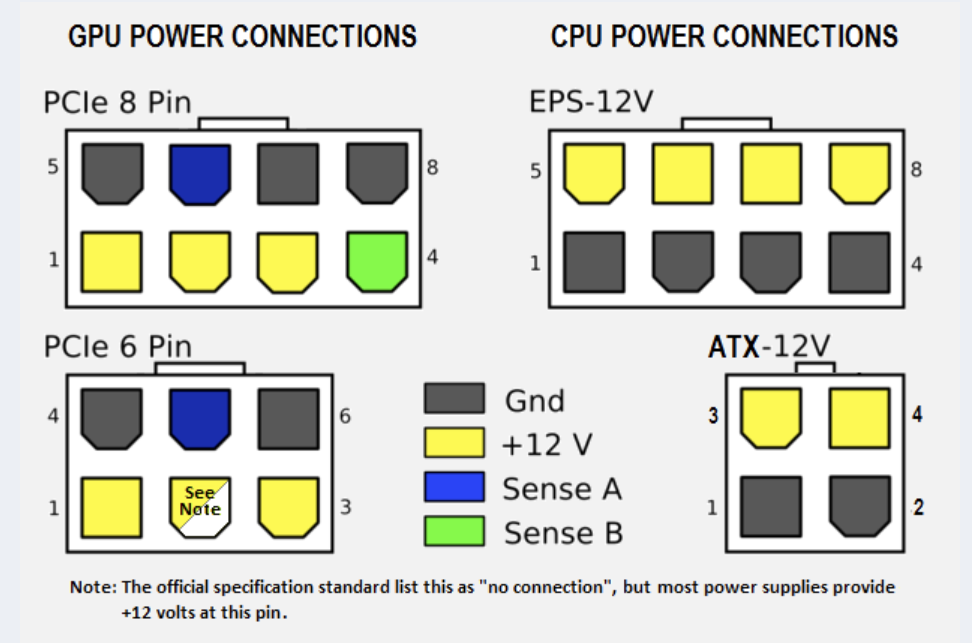

Pinbelegung des 8 (oder 2x4)-poligen 12V-EPS-Stromsteckers

FarbeSignalPinPinSignalFarbe
SchwarzCOM15+12 V1DCGelb
SchwarzCOM26+12 V1DCGelb
SchwarzCOM37+12 V1DCGelb
SchwarzCOM48+12 V1DCGelb


  • Gefällt mir
Reaktionen: v3nom
Vielen Dank für eure Antworten. Und die 6+2 Stecker sind dann für die GPU gedacht, richtig?

Richtig.
