Fehlt dar nicht ein Audio Anschluss ?

[arcticbreeze]

Ich hab mir das ASUS ROG Strix B760-A Gaming WIFI D4 bestellt, und dachte das es zu meinem Logitech Z906 5,1 past. Jetzt bin ich bei Igors Lab auf auf das Bild gestoßen und finde das bei den MB ein Anschluss fehlt oder ?



[Xero261286]

Was steht denn im Handbuch zum Mainboard?

EDIT2: Du meinst "SIDESURROUND OUT"?



[kartoffelpü]

@arcticbreeze Was fehlt denn deiner Meinung nach?



[Bretze90]

Was fehlt denn ? Front, Rear, Cent/Sub, hat doch alles was du brauchst ? Side wäre ja nur bei 7.1 interessant.



[Tornhoof]

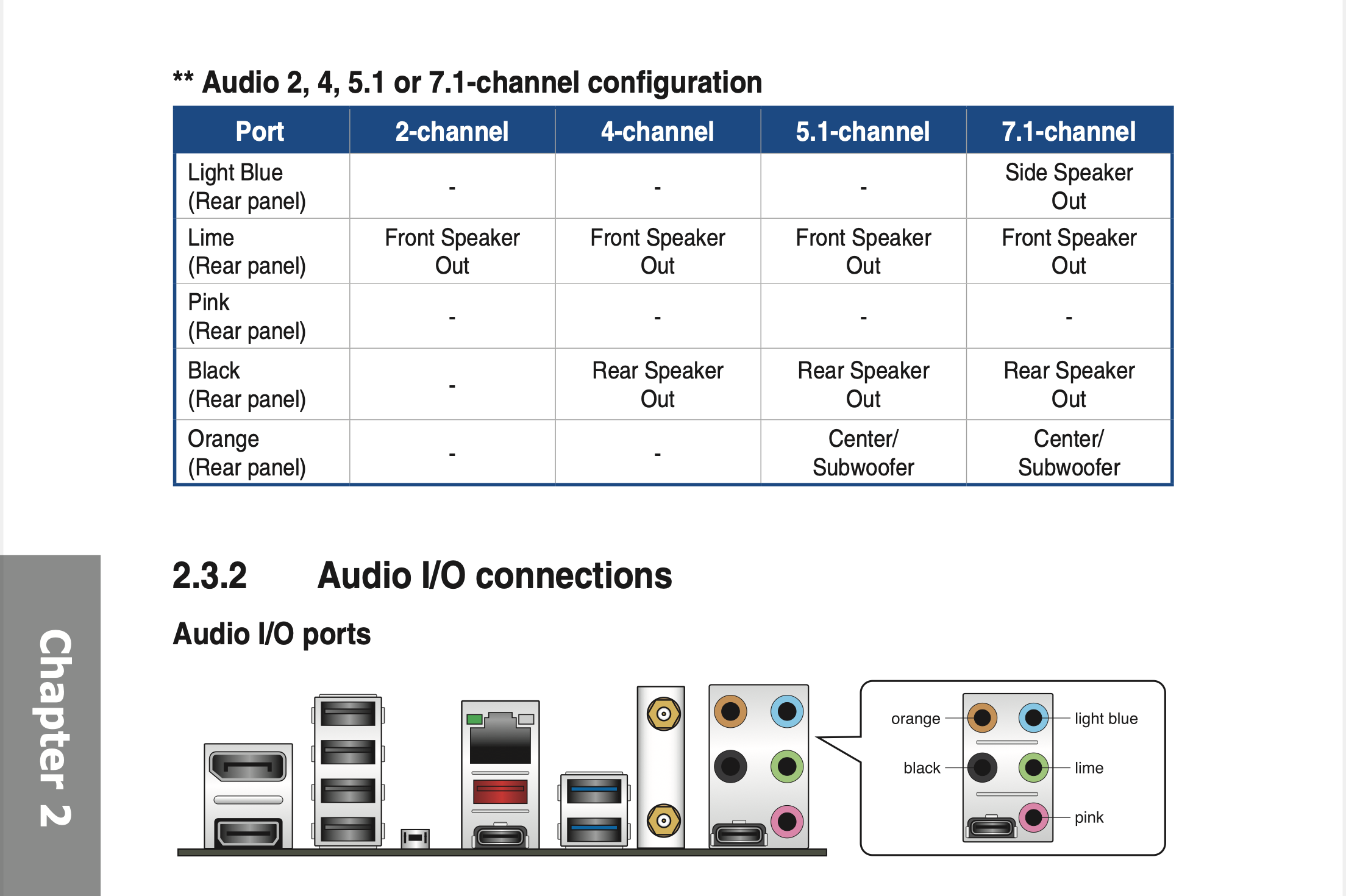

Ich glaube er denkt es fehlt was, weil hier die Blaue Buchse nicht Line-In ist, sondern SideSpeaker. Steht auch so in der Anleitung...



[Xero261286]

Nee, er meint den grauen "SIDESURROUND OUT" Anschluss.

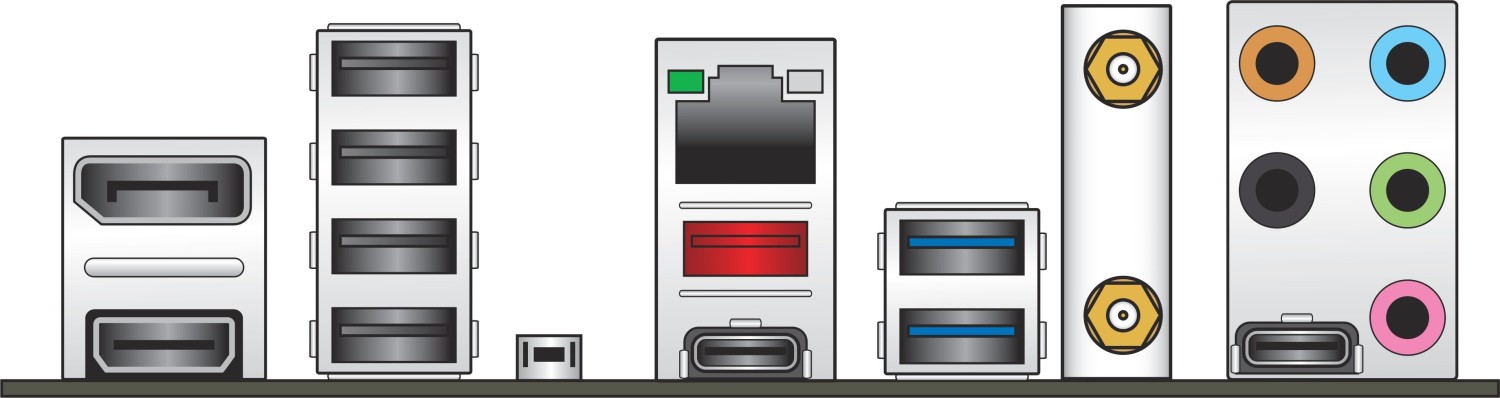

Auf der Abbildung wird er oben unter "Rear Panel" abgebildet, unten bei der Abbildung vom I/O-Panel ist dort aber ein USB-C Anschluss...



[eyedexe]

Steht doch alles im Handbuch



[cvzone]

Z906 5,1

Grün - Front Left /Right 2.0
Schwarz - Surround Rear Left/Rigt 2.0
Orange- CE/SUB 1.1

Macht in Summe 5.1, passt.



[kartoffelpü]

Das obere Bild zum ALC4080 gehört scheinbar nicht zu dem Mainboard, sondern ist generelles Bild zu dem Chip. Ich denke mal, dass der Artikel gemeint war: https://www.igorslab.de/der-realtek...ert-und-die-unterschiede-zum-alc1220-insider/



[Humptidumpti]

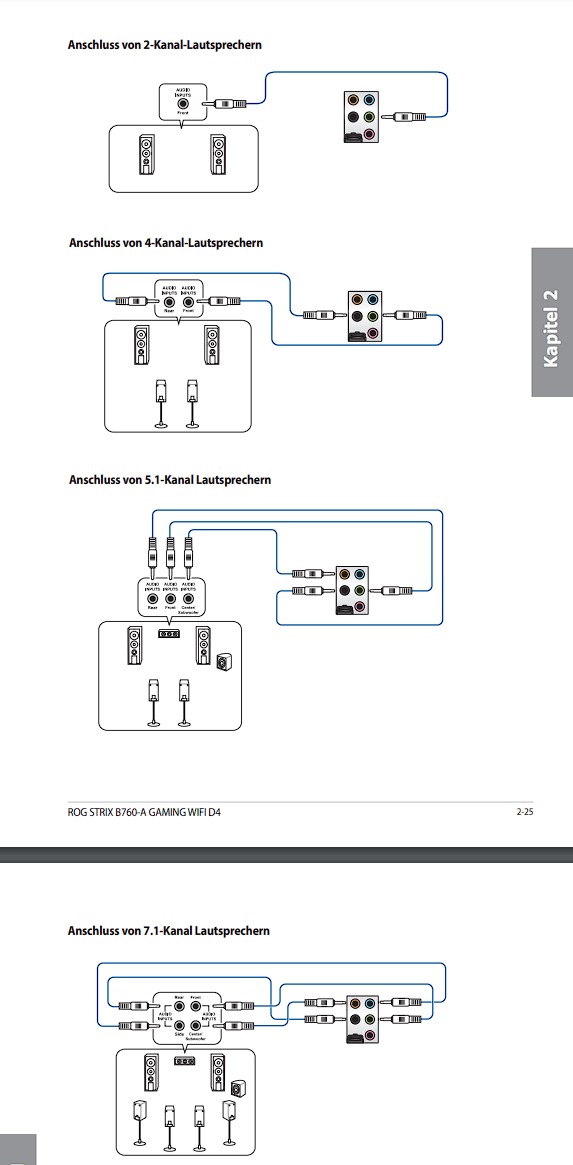

Deutsches Handbuch. Seite 57-58. Was fehlt für den Betrieb deiner Brüllwürfel?



[arcticbreeze]

im Handbuch wird front geschrieben aber auf dem MB ist der nicht so beschriftet mit den Bildern Weiß ich was ich machen muss danke.



[Tuetensuppe]

Nein, es fehlt absolut kein Anschluss.
Asus selbst wird wohl am besten wissen, was sie an ihren Mainboards verbauen ;-)
https://rog.asus.com/motherboards/rog-strix/rog-strix-b760-a-gaming-wifi-d4-model/
