Frage zu Front Panel Header

[claudius99]

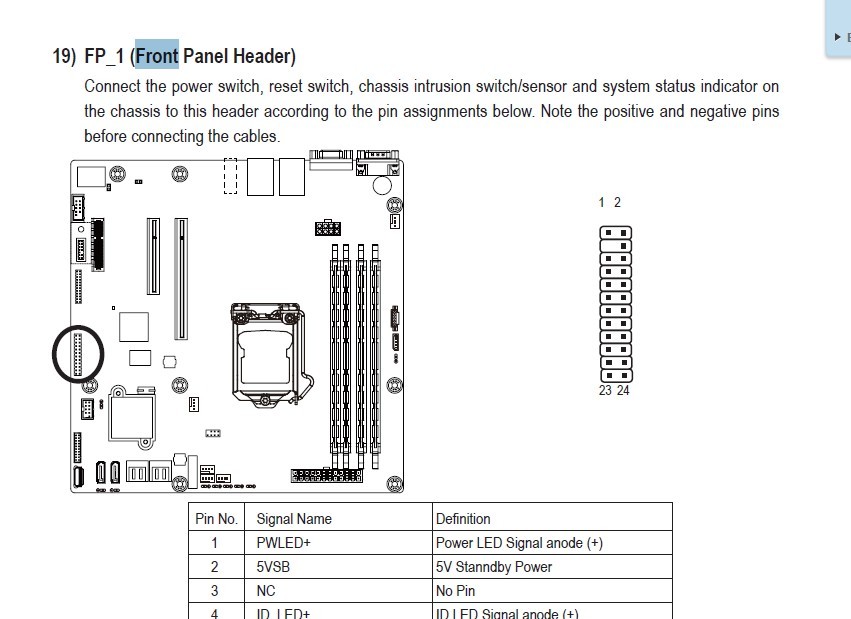

Ich möchte ja dieses Baord in Betrieb nehmen.

http://b2b.gigabyte.com/Server-Motherboard/GA-6LASH-rev-10#ov

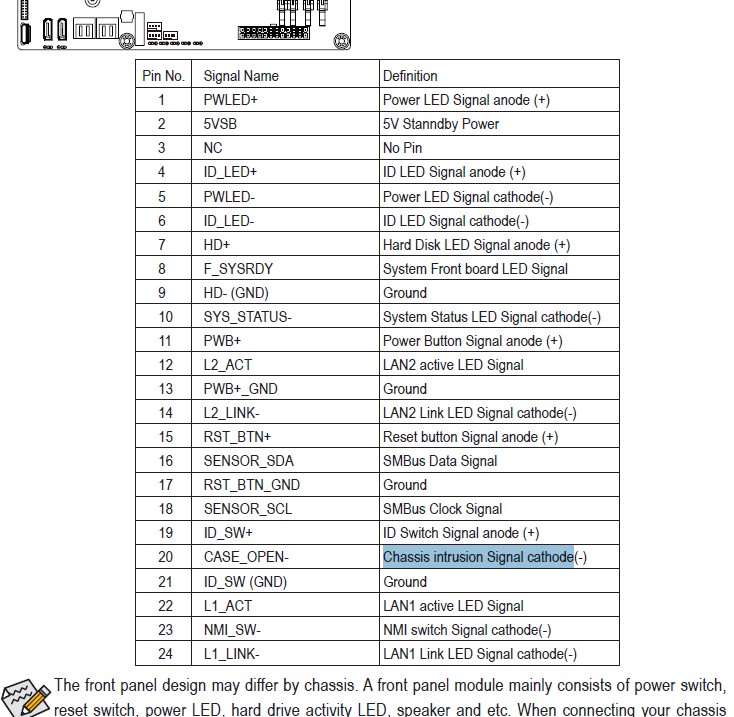

Leider sagen mir ein paar Anschlüsse vom Front Header nichts.

Deren Bedeutung würde mich gerne interessieren.

Vielleicht könnt ihr mir ja helfen?



- 5VSB (5V Stanndy Power) für was braucht man denn diesen Pinn?
- ID_LED sagt mir nichts.
- 8 und 10 (F_SYSRDY) (SYS_STATUS-) weiß ich auch nicht, was das sein soll
- SMBBus Data + Clock?
- ID Switch
- NMI switch Signal

Rest ist mir soweit klar.



[powerfx]

5VSB sind 5V für Komponenten, die auch bei ausgeschaltetem Rechner mit Strom versorgt werden sollen.
ID-LED ist zur einfacheren Identifikation des Rechners. Über die Management-Software lässt sich z.B. Server 5 anklicken und dann blinkt oder leuchtet diese LED am Server 5 auf. ID-Switch gehört ebenfalls dazu.
F_SYSRDY zeigt einen ausgefallenen Lüfter o.ä. an.
NMI und SMBus (nicht SMBBus) gibt's bei Wikipedia.
SYS_STATUS ist eine allgemeine LED, kann für verschiedene Sachen benutzt werden, oft irgendwas mit POST.



[claudius99]

Super! Vielen Dank!
