Frage zu Lüftereinstellung im BIOS

[k-millo]

Hallo zusammen,

ich habe eine Frage bzw. ein Problem mit der korrekten Lüftersteuerung im BIOS.

Es geht um folgenden PC:
Thermaltake Core V21
MSI B450M Pro VDH MAX
R5 3600 mit Freezer II 240
16GB DDR4-3000 RAM
Vega 56 mit Morpheus II Mod (2x Arctic P12 PWM direkt an GPU)

Lüfter sind wie folgt angebracht:
Vorne: Thermaltake 3 PIN 200mm rein
Oben rechts: Freezer II 240
Oben links: 2x Arctic F12 PWM raus
Hinten: Arctic P14 PWM raus
Unten: 2x Arctic F12 PWM rein

Die beiden F12 sind per Y 4 Pin Stecker am Fan1 des Mainboards. Im Bios auf PWM eingerichtet, SMART FAN MODE ist eingeschaltet, Lüfter drehen entsprechen niedrig

Alle anderen Lüfter (4 Stück) sind per https://www.amazon.de/gp/product/B082W5YV91/ref=ppx_yo_dt_b_asin_title_o08_s00?ie=UTF8&psc=1 an Fan2 des Mainboards dran. Stelle ich dort im BIOS auch PWM und SMART FAN MODE ein, sind die Lüfter auf Maximum obwohl ich die Lüfterkurve angepasst habe. Im Bios wird dann auch 1000+ rpm, angezeigt.

Erst wenn ich die Option DC einstelle, 6V wähle ist die Lautstärke völlig ok.

Auf dem FAN Adapter ist an erster Stelle ja "CPU" gekennzeichnet, aber der CPU Lüfter ist ja an dem eigenen CPU Fan Anschluss des Mainboards dran. Stattdessen ist an "CPU" der hintere P14 PWM dran.

Was mache ich falsch? Wäre es nicht sinnvoll die Lüfter ebenfalls im PWM Modus zu betreiben? Sind die 6V auf Dauer ok?



[Flare]

ein 3-pin Lüfter hat kein viertes Kabel für die PWM Funktion und somit kann er nur per Spannung (Volt) steuert werden. Das Mainbord sollte auch bei Spannungsregelung das Anlegen einer oder nutzen einer Vorgefertigten Lüfterkurve erlauben. Ein PWM 4-pin Lüfter kann natürlich an einem 3-pin Slot der keinen vierten Pin für PWM hat auchnicht per PWM gesteuert werden, allerdings häufig per Spannung.
Manche PWM-Lüfter können nicht per Spannung gesteuert werden und verweigern unterhalb von 11V komplett den Dienst.



[Hauro]

Alle anderen Lüfter (4 Stück) sind per... an Fan2 des Mainboards dran.

Welche sind dies?

Lüfter sind wie folgt angebracht:
Oben links: 2x Arctic F12 PWM raus
Unten: 2x Arctic F12 PWM rein

Stattdessen ist an "CPU" der hintere P14 PWM dran.

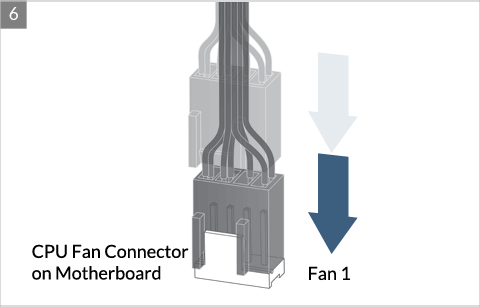

Wo ist die Liquid Freezer II 240 angeschlossen?

Liquid Freezer II 240 Rev. 1 > Installation

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Stelle ich dort im BIOS auch PWM und SMART FAN MODE ein

Müsste beim B450M PRO-VDH MAX genauso sein:



[Zero Cool]

PWM geht nur mit 4pin Lüftern.



[Narbennarr]

Unter der Vorrausetzung dass der Hub am PWM-Anschluss ist und die Lüfter am Hub auch PWM Lüfter sind, würde ich sagen, dass der Hub nicht vernünftig funktioniert. Was auf dem Hub steht (CPU oder sonstwas) ist egal.

Der Thermaltake 3-Pin Lüfter kannst du per PWM natürlich nicht steuern, der gibt dann immer Vollgas
