Frage zu M2 Anschlüssen des MPG B550 GAMING EDGE WIFI

[dre1]

Hallo,

das MPG B550 GAMING EDGE WIFI hat ja 2 M2-Anschlüsse.
Kann man die ausschliesslich für SSD-Festplatten wie z.b . der Samsung 980 pro nutzen? Oder auch für andere Hardware-Typen wie z.b. eine moderne Grafikkarte?
Angenommen ich möchte beide M2-Anschlüsse mit je 1x 1 TB Samsung 980 pro betreiben. Sind dann beide im Alltag gleich schnell
oder ist eine der beiden SSD´s dann langsamer als die andere da sich die beiden M2-Anschlüsse ggf. unterscheiden?!

Danke



[dayworker123]

je nach Anbindung auf den Bord , ja.

Genaues siehe deine Board Beschreibung



[Motorrad]

Oder auch für andere Hardware-Typen wie z.b. eine moderne Grafikkarte?

Ist mir nicht bekannt!

Den Rest kannst du im Handbuch nachlesen!



[bisy]

Steht alles im Handbuch zum Board, bzw in den Spezifikationen.
https://de.msi.com/Motherboard/MPG-B550-GAMING-EDGE-WIFI/Specification

• 2x M.2 slots (Key M)
  • M2_1 slot (from AMD Processor)

    • Supports PCIe 4.0/ 3.0 x4 1
    • Supports SATA 6Gb/s
    • Supports 2242/ 2260/ 2280/ 22110 storage devices
  • M2_2 slot (from AMD B550 chipset)

    • Supports PCIe 3.0x4
    • Supports 2242/ 2260/ 2280 storage devices

1. The supported specification depends on installed processor.

Natürlich kannst die M.2 Slots nicht für Grafikkarten nutzen, wie auch, es gibt da bei den Grafikkarten dafür ja noch nicht mal einen Anschluss.
Grafikkarten nutzen den PCIe Slot.



[dre1]

Was ist das mit den PCI Express 3/4 Anschlüssen? Hat das mit den M2 was zu tun!?



[bisy]

Was ist das mit den PCI Express 3/4 Anschlüssen? Hat das mit den M2 was zu tun!?

es gibt auf dem Board die langen PCIe Slots (PCIe x16 und PCIe x1), wo Steckkarten, wie die Grafikkarte rein gesteckt werden, oder andere Erweiterungskarten (USB, WLAN, Sound).
Dann gibt es den M.2 Slot, wo zb M.2 SSDs rein gesteckt werden, bei den M.2 SSDs gibt es welche die über SATA angebunden sind und welche die über PCIe angebunden sind.

Für den M.2 Slot gibt es eigentlich nur SSDs oder WLAN/Bluetooth Karten, was anderes ist mir nicht so bekannt



[dre1]

großer Gott.



[till69]

oder ist eine der beiden SSD´s dann langsamer als die andere da sich die beiden M2-Anschlüsse ggf. unterscheiden?!

Ein M.2 ist PCIe 4.0 und hängt an der CPU
Der andere ist PCIe 3.0 und hängt am Chipsatz



[Deathangel008]

Oder auch für andere Hardware-Typen wie z.b. eine moderne Grafikkarte?

welchen anschluss haben denn (nicht nur moderne) grakas...? richtig, nicht M.2.

und auch wenn man das adaptieren könnte (kann? weiß gerade nicht ob es da adapter gibt) kann ne anbindung über nur x4 durchaus leistung kosten. umgekehrt, also PCIe-M.2 per adapter in nen PCIe-slot, geht dagegen grundsätzlich ohne probleme.

Angenommen ich möchte beide M2-Anschlüsse mit je 1x 1 TB Samsung 980 pro betreiben. Sind dann beide im Alltag gleich schnell
oder ist eine der beiden SSD´s dann langsamer als die andere da sich die beiden M2-Anschlüsse ggf. unterscheiden?!

wer oder was hat dich daran gehindert nen blick in die specs deines MBs zu werfen?

wie mittlerweile schon mehrfach geschrieben wurde sind die beiden M.2-slots auf denem MB nicht gleich schnell. "im alltag" macht es in den meisten fällen aber keinen unterschied ob 4.0_x4 oder 3.0_x4, wobei sich dann die frage aufdrängt wofür man da überhaupt ne 4.0-SSD kaufen sollte.

Für den M.2 Slot gibt es eigentlich nur SSDs oder WLAN/Bluetooth Karten, was anderes ist mir nicht so bekannt

und die haben unterschiedliche "Keys", man kann ne M.2-SSD nicht in nen M.2-slot für WLAN/BT-karten stecken und umgekehrt.



[38911]

Hier mal ein Vergleich, eine WD Black SN 850 an PCIe 4.0 und einer 980 Pro an PCIe 3.0 auf einem B550 MB.
auf der WD läuft das Windows.

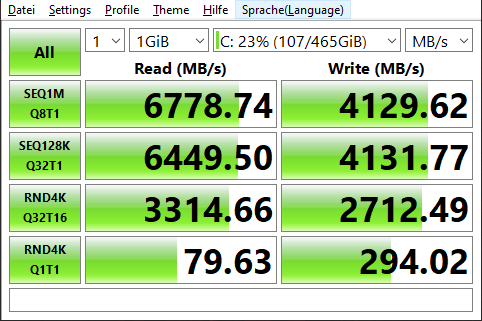

WD 850 4.0

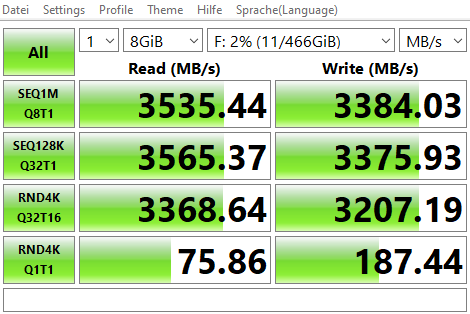

Samsung 980 Pro 3.0



[dre1]

970 PRO/EVO, welchen von beiden würdet ihr für den schwächeren M2 empfehlen?



[bisy]

Ist Wurst, welche von beiden, sind beide PCIe 3.0 du wirst da keinen Unterschied zwischen den beiden merken
