Frage zur Installation eines Patchpanel/Multimediaverteiler

[wosik]

Ich habe eine Frage an die Netzwerkexperten.

In meinem Neubau wurde vom Bauträger dieser Multimediaverteiler in meinem Abstellraum im EG eingebaut

https://www.elektro-wandelt.de/Hage...Hager/644831&gclid=CJ23rZyih9ECFcHNGwodVzUErA

Ich möchte dort meine Fritzbox installieren und vor allem meine LAN Anschlüsse in den oberen Etagen realisieren.

Laut Elektriker vom Bauträger muss ich nun folgendes kaufen, um den Verteilerkasten zu vervollständigen:

Patchpanel Kat.6, 6 Ports RJ45 8(8)

Damit kann ich als Laie leider nichts anfangen. Kann mir jemand genau sagen, was ich bestellen muss?

Danke vorab !



[WT1995]

Hallo,

ich schätze mal sowas benötigst du:

http://www.logilink.eu/Produkte_Log...tchpanel_Kat6_UTP_8_Ports-Schwarz_NP0017B.htm

Viele Grüße



[T!FFY]

Hi,

laut der Beschreibung von Hager ist dort doch schon ein Patchpanel installiert?!
Demnach bräuchtest du, wenn deine Fritzbox nicht so viele Ausgänge hat wie du Enddosen in Betrieb nehmen willst, einen kleinen Switch
http://geizhals.de/?cat=switchgi
der die entsprechende Anzahl bereitstellt sowie ein Paar kurze Patchkabel..



[Insanic]

Wenn ich das richtig erkenne sind in dem Verteiler oben ja schon Öffnungen für Keystone Module vorhanden, müsstest ja eigentlich dann nurnoch welche kaufen in der Anzahl Netzwerkkabel die du verlegen möchtest.

Mal nebenbei gefragt, warum macht das alles nicht dein Elektriker?

Ich habe bei mir nur angegeben was ich haben möchte und der hat alles besorgt und installiert, hätte die Zeit garnicht dafür gehabt.



[phynexis]

Ein Patchpanel ist quasi das andere Ende des Netzwerkkabels, dass von deinem Verteiler zur Dose im jeweiligen Zimmer läuft. Also das eine Ende ist die Netzwerkdose, das andere Ende ist das Patchpanel. Hier werden dann alle Kabel von allen Netzwerkdosen im Haus zusammenlaufen und nebeneinander auf die RJ45 Buchsen aufgeschaltet. RJ45 ist der ganz normale Netzwerkanschluss, wie du ihn von jedem modernen Computer kennst. dieses Aufschalten des Kabels auf eine RJ45 Buchse sollte man schon ein paarmal gemacht haben, denn ansonsten kann man dabei einige Sachen falsch machen, was zu einer schlechten Schirmung oder eines falschen Aufschalten der einzelnen Adern führt, was am Ende zu einem nicht Funktionieren des Netzwerks führt.

Kat6 ist eine Norm nach der bestimmt wird, welche Geschwindigkeiten über das Kabel gejagt werden können. Dafür müssen dann sowohl die Dose, das Kabel und das Patchpanel diese Norm erfüllen, damit die Geschwindigkeit auch erreicht wird.

8 (8) heißt vermutlich, dass das Patchpanel für 8 Adern je Kabel ausgelegt sein soll. Ein Netzwerkkabel hat in der Regel 8 Adern, die auch wieder einzeln ummantelt sind. Diese 8 Adern müssen vollständig aufgeschaltet werden.

6 Ports heißt einfach, dass das Panel mindestens 6 RJ45 Anschlüsse haben soll.

Das hier wäre ein Beispiel für ein Patchpanel:

https://www.amazon.de/LogiLink-Patc...TF8&qid=1482395442&sr=8-3&keywords=patchpanel

Da du diese Frage stellst, vermute ich, dass du wenig Erfahrung dabei hast. Deswegen empfehle ich, suchst du dir einen Freund oder einen Profi, der sich damit auskennt und dir dabei hilft das zu kaufen und einzurichten. Ansonsten kann das ganze sehr frustrierend werden.

Hier noch eine schematische Darstellung einer Verkabelung. Aktive Komponente ist in diesem Fall ein Switch:

http://www.imn.htwk-leipzig.de/~bert/netze04/struktur3.gif



[wosik]

Woww, so viele Antworten in der kurzen Zeit.

Danke Euch !

Die Installation macht tatsächlich ein Elektriker (ein anderer als vom Bauträger). Ich bin nur dafür zuständig, das jetzt noch fehlende Material zu besorgen.

Nun habe ich es aber verstanden und werde diese beiden Dinge bestellen:


https://www.amazon.de/deleyCON-CAT-...coding=UTF8&psc=1&refRID=QGGPJRSBP2AMC7Q1Y8DE

https://www.amazon.de/1aTTack-CAT6-...coding=UTF8&psc=1&refRID=BBJ9X91VNR5Z2R29AE52

Damit sollte ich dann alles haben, damit mein Elektriker das ganze installiert.

Danke nochmal !

Edit: einen Switch benötige ich noch zusätzlich wann?



[Scheuni]

Hast du denn nur 6 LAN Anschlüsse im ganzen Haus?



[wosik]

Sogar nur 3....



[hrafnagaldr]

Da fehlt aber noch ein Switch, sonst enden alle Netzwerkdosen in dem Patchpanel. Und ein Patchpanel wird normal immer über den Elektriker beschafft, warum musst Du das besorgen? Normal solltest Du nur den Switch beschaffen müssen.

Und wenn ich das Datenblatt korrekt verstehe, dann ist das Patchpanel doch bereits integriert?
https://www.hager.de/verteilersysteme/kleinverteiler/volta-multimediaverteiler-ip30/va48nw/16790.htm

Der Elektriker muss also die Verlegekabel dort nur noch auflegen und Du einen kleinen Switch installieren.



[Insanic]

@hrafnagaldr

Der Meinung bin ich ja auch:

Ein Patch Panel zur Aufnahme von unterschiedlichen
Kommunikationsmodulen, ist auf der DIN-Hutschiene isoliert aufgerastet.

Eben nurnoch die richtigen Module besorgen, Kabel auflegen lassen und nen Switch reinhängen, fertig.



[wosik]

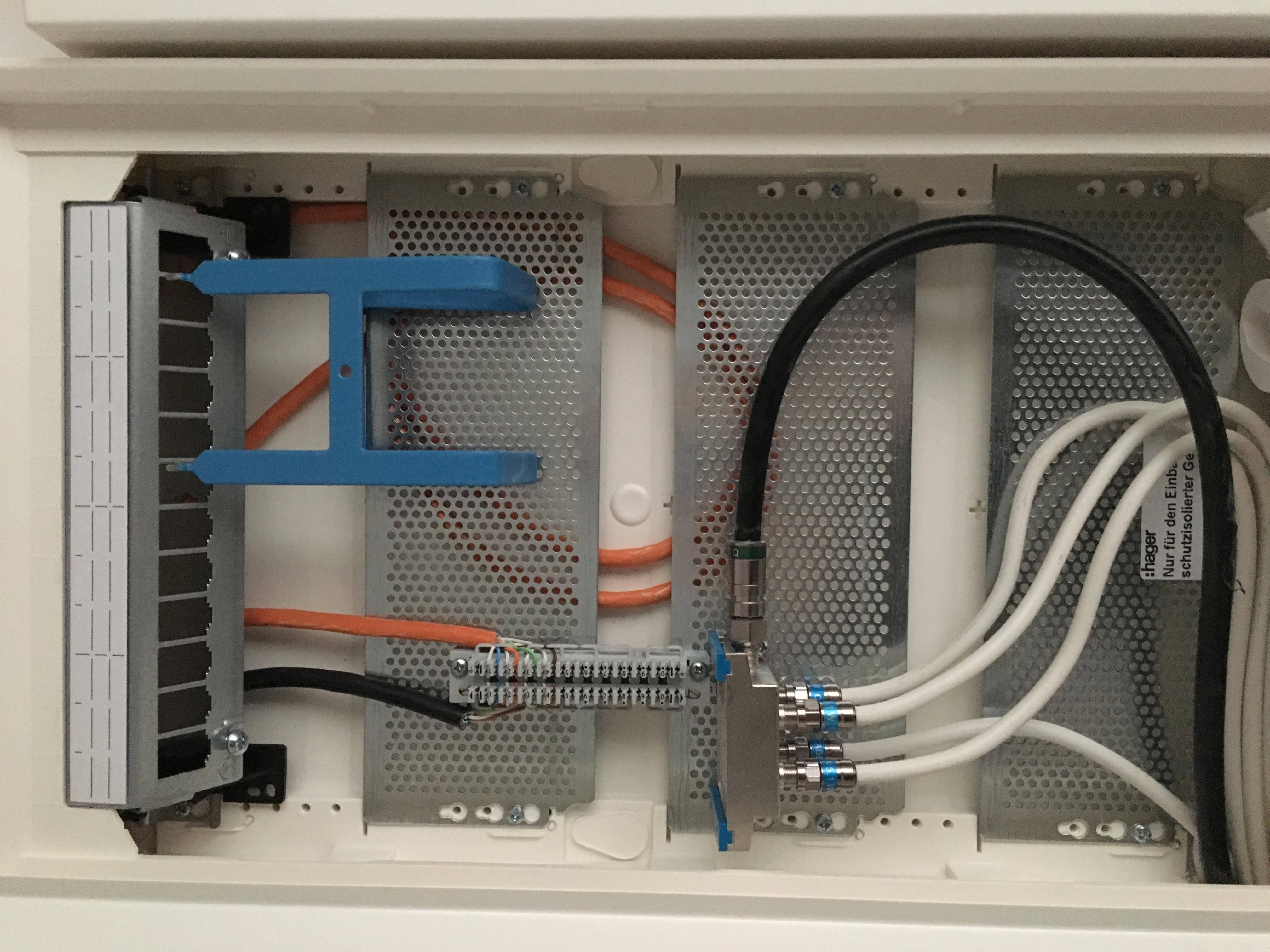

So sieht es in diesem Multimediaverteiler von Hager bei mir vor Ort aus. Da ist doch kein Patchpanel drin, oder?



[Scheuni]

Ich würde auch davon ausgehen, das ein Patchpanel in dem Kasten Integriert ist. Ansonsten wäre der Preis für den Plastikkasten nicht gerechtfertigt. Und wenn nur drei LAN Anschlüsse bestückt werden sollen, reichen die Anschlüsse der Fritzbox die da ja anscheinend rein soll.
Demnach benötigst Du nur die Patchkabel und die Module!



[wosik]

Patchkabel und die Module, oder?



[hrafnagaldr]

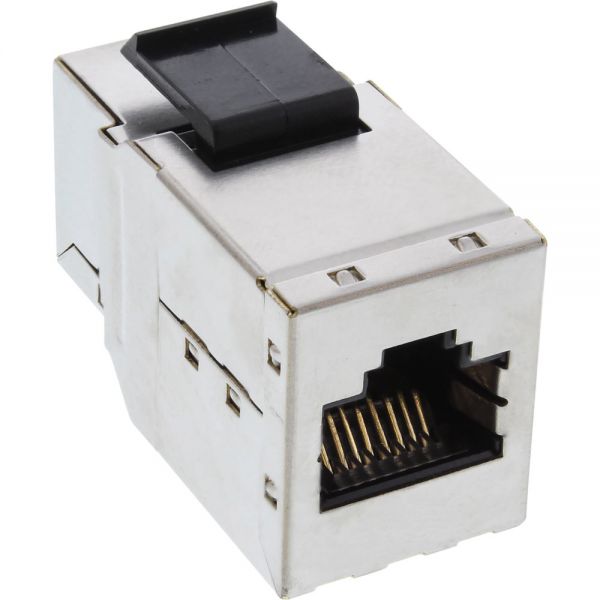

Dem Bild nach brauchst Du nur nur die RJ45 Module, das sollten diese hier sein:
https://www.hager.de/zaehlerplatzsy...-zubehoer/tn002s/4028.htm#TechnicalProperties

Und halt dann von Modul zu Switch jeweils ein kurzes Patchkabel.

Ganz schön teurer Kram, der da verbaut wird...



[wosik]

Jetzt wird es kompliziert.

Muss es denn genau dieses Modul von Hager sein? Ich benötigte es nämlich bis morgen und das scheint bei diesem Modul nicht möglich zu sein...

Und Switch benötige ich nicht, wenn ich eine FB 7490 habe und nur 3 LAN Anschlüsse?



[hrafnagaldr]

Es lassen sich sicher auch andere Module dort montieren, aber mit den Produkten habe ich leider keine Erfahrung. Aber Du kannst evtl. einfach die Schiene rausnehmen und ein fertiges. Patchpanel installieren



[wosik]

Ich habe jetzt einfach die 3 Module von Hager gekauft und keinen Switch, da meine FB 7490 für meine 3 Anschlüsse ausreIcht.



[Sternengucker80]

Wenn du nur 3 LAN Kabel hast, langt die Fritte. Aber nur 3 bei einem Neubau, ist armselig. Sorry.
Da wurde viel gespart, oder du legst auf I-net wenig wert.



[wosik]

4 Zimmer und 3 Lan Anschlüsse findest Du armsellig....na ja, man kann es auch übertreiben mit der Wortwahl...



[Sternengucker80]

Entschschuldige. Die Wortwahl, war wirklich nicht angemessen.
Aber wenn du die Fritte in den Schrank hängen willst, wird WLAN nur sehr, sehr mäßig funktionieren.
Wenn ich jetzt mal von mir aus gehe, dann habe ich im Wohnzimmer schon mehr Geräte die ein Lan-Kabel benötigen. (oder WLAN)
Pro Zimmer ist das echt wenig. Zumindest Doppeldosen hätte man verlegen können, ohne große mehr kosten.
