Frontpanel an FUJITSU D3220-B

[Steffen1st]

Hallo zusammen,

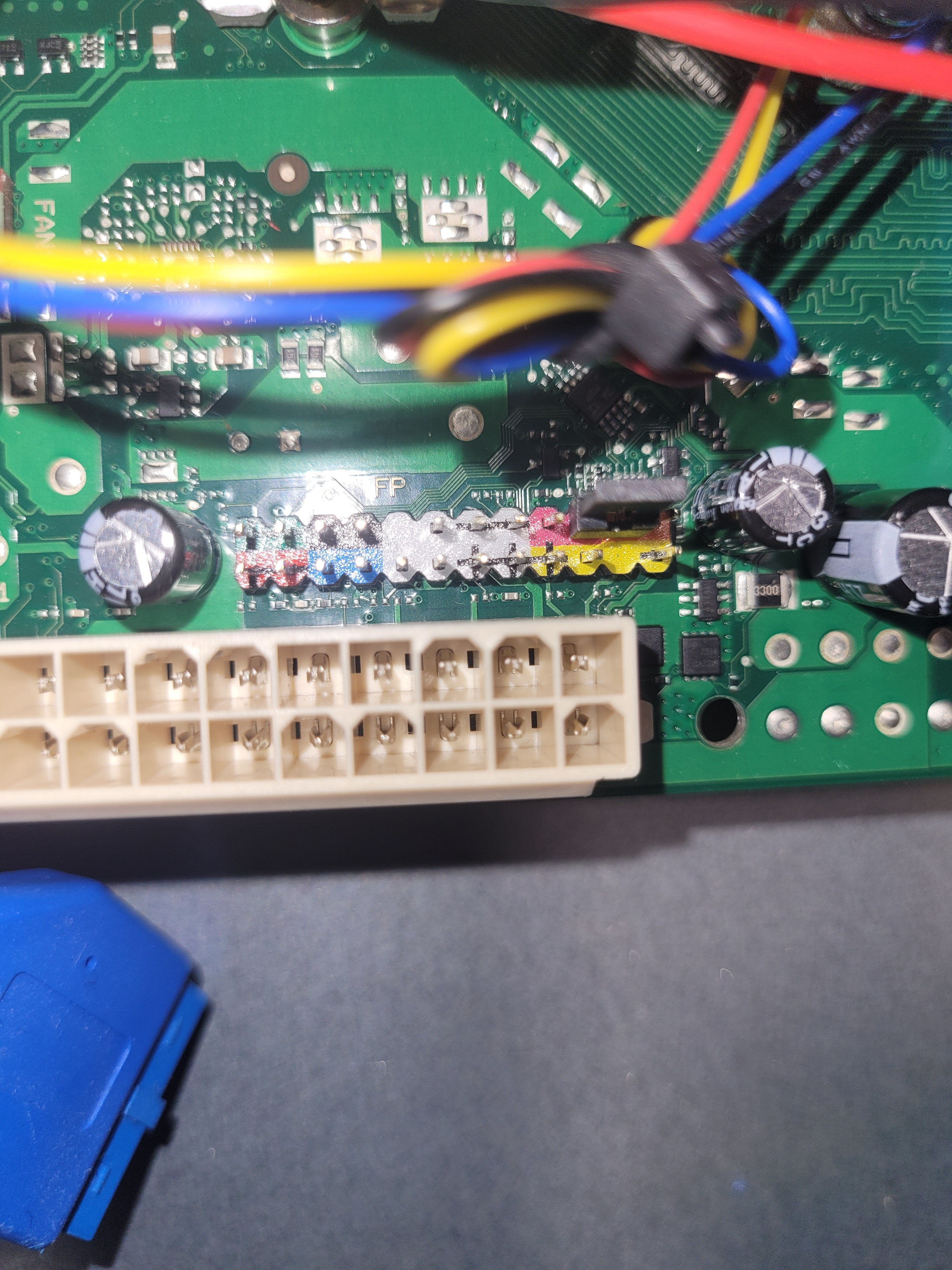

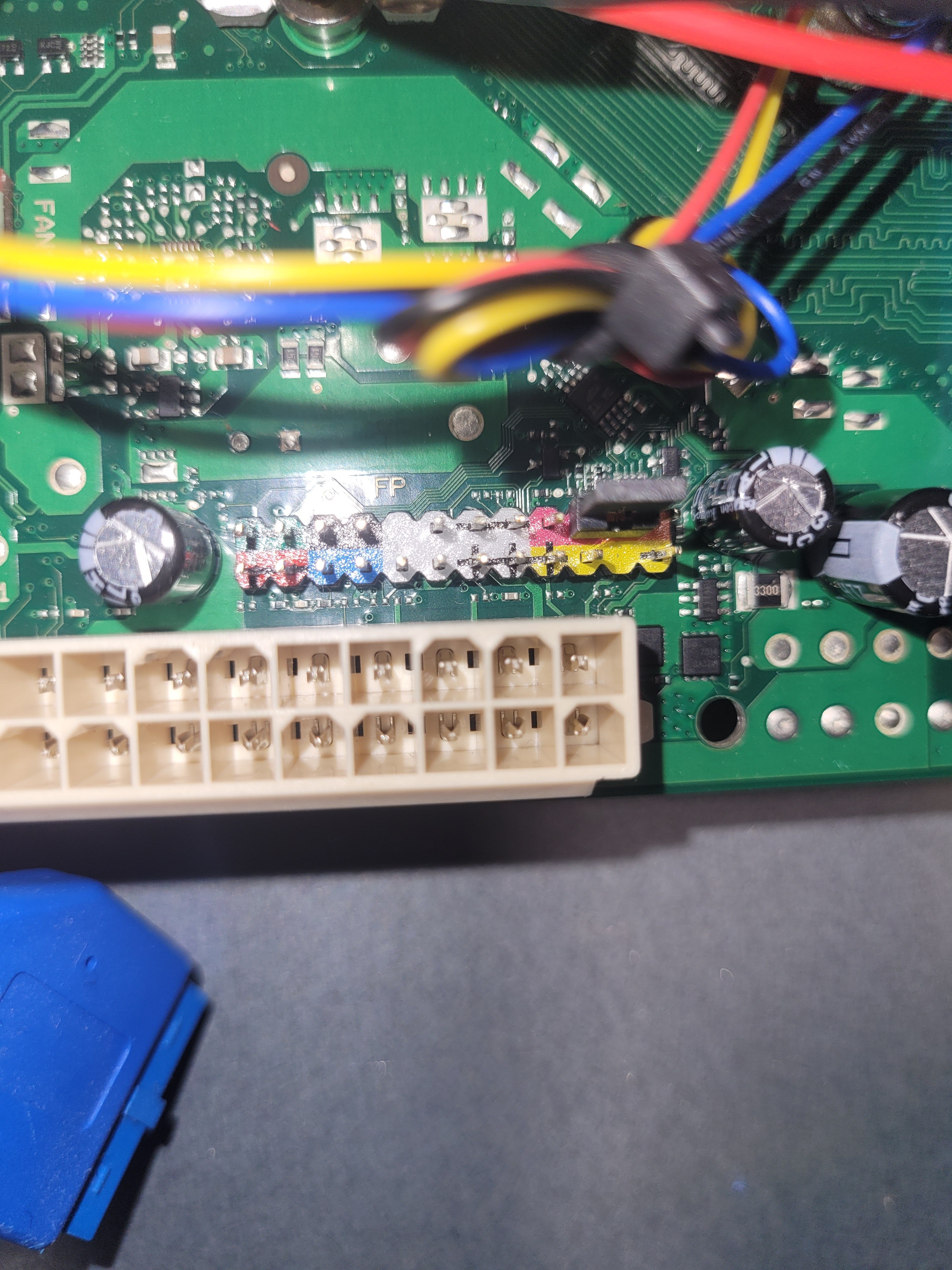

ich stelle mich zu blöd an um Pwr, Reset, LED, etc. mit dem o.g. Board zu verbinden.

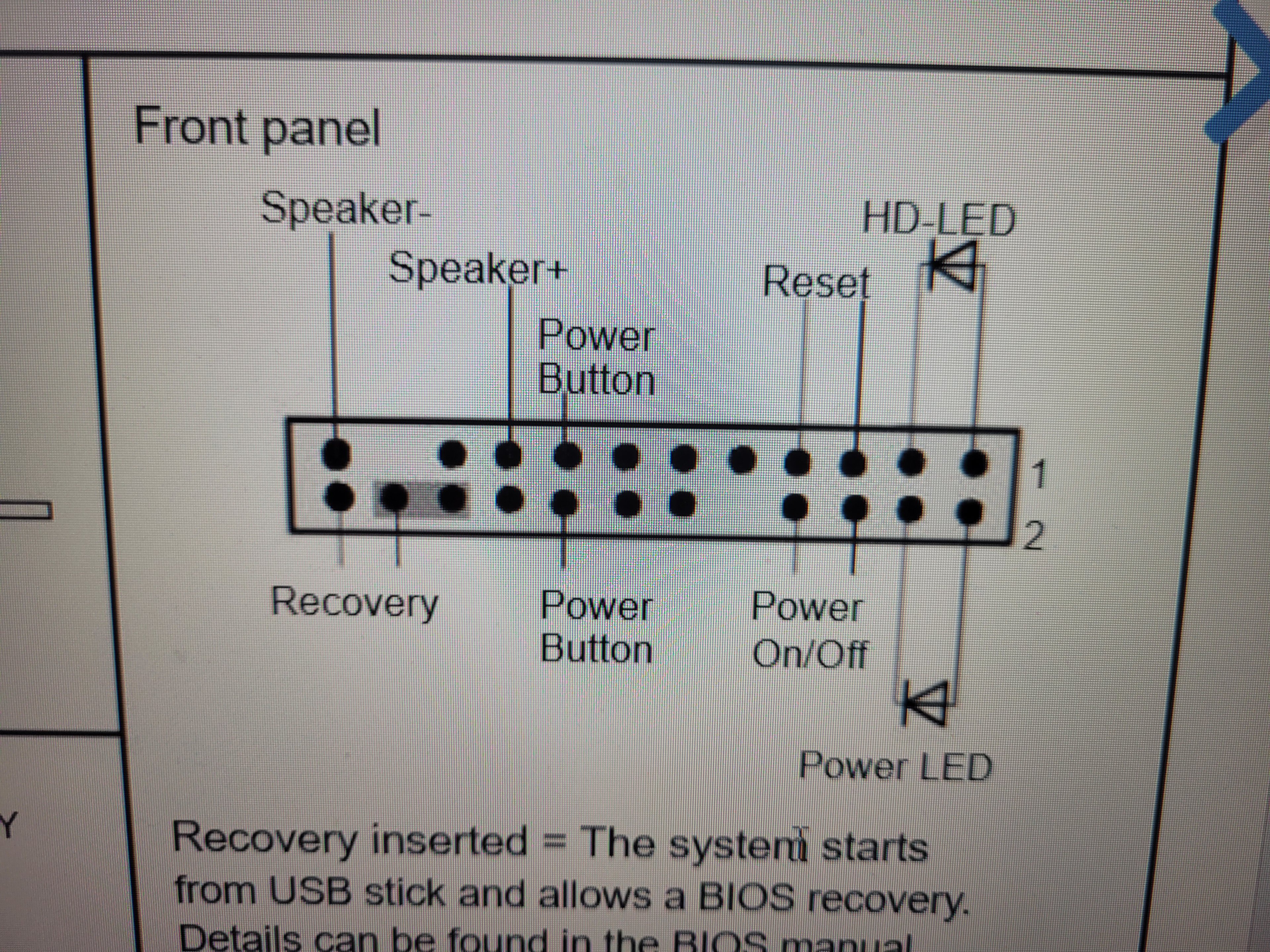

Die Beschreibung im Manual passt leider auch nicht. Kann mir hier jemand auf die Sprünge helfen?



[Questionmark]

3. und 4. oben links Power, darunter Reset, links davon jeweils die LEDs, wie bei anderen MBs auch.



[TriceO]

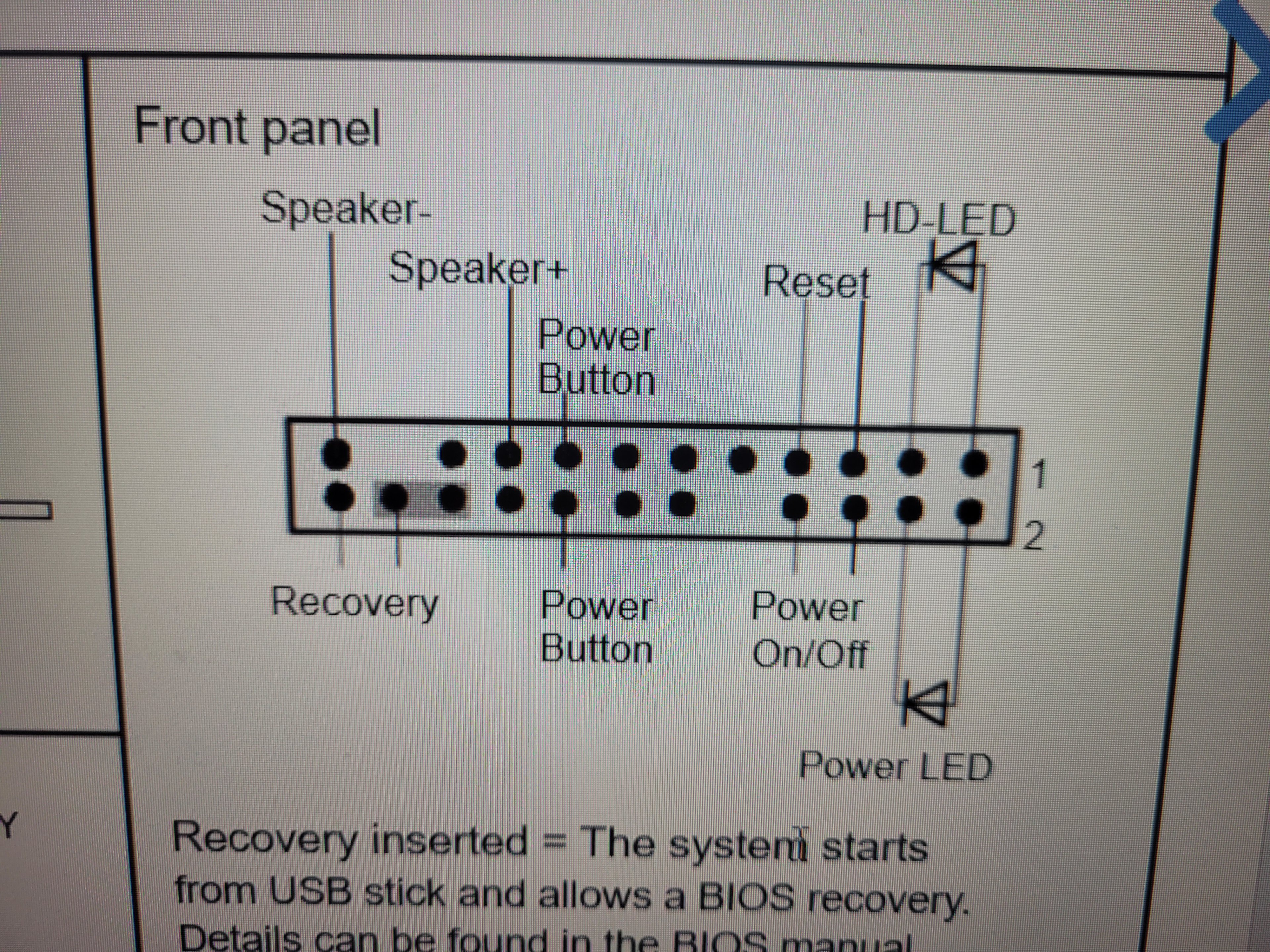

Du musst das Handbuch scheinbar umdrehen. Gelb sollte etwa Speaker sein und Rot sollte etwa HDD-LED sein.



[mugam]

wenn man das Handbuchbild auf den Kopf stellt passt es meiner Meinung nach ..



[dms]

Handbuchbild um 180° drehen?



[Steffen1st]

3. und 4. oben links Power, darunter Reset, links davon jeweils die LEDs, wie bei anderen MBs auch.

Du musst das Handbuch scheinbar umdrehen. Gelb sollte etwa Speaker sein und Rot sollte etwa HDD-LED sein.

wenn man das Handbuchbild auf den Kopf stellt passt es meiner Meinung nach ..

Handbuchbild um 180° drehen?

Ihr habt natürlich vollkommen Recht. Oh man ey. Vielen Dank.
