Frontpanel USB Problem an Abit IP35

[xp_creator]

Hallole,

hab heute von K&M ein 3,5" Panel (HDA, FW, USB,CR) bekommen es handelt sich dabei um folgendes Produkt http://www.kmelektronik.de/main_site/main.php?action=Product_Detail&ArtNr=17378&Shop=0.

Leider kann ich die USB&Firewire Anschlüsse am Panel noch nicht verwenden da auf dem IP35 keine interne Firewire Schnittstelle sondern nur 4 interne USB 9-Pin-Steckerleisten sind.Die internen Kabel vom Panel sind 9-Pin-Stecker (FW) und 5-Pin-Stecker (USB).

Meine Frage nun, kann ich Firewire an der internen USB Leiste betreiben und bekomme ich den 5-Pin-Stecker an USB 9-Pin-Leiste irgendwie untergebracht oder muss da ein 9 Pin Stecker her?

Grüsse

Jay Lo

P.S. HD Audio ist 9 Pin und klappt wunderbar..



[marcol1979]

Den Firewire am USB wird zwar passen aber nicht gehen.
Der 5 Pin USB Stecker geht eigentlich auch auf diesem 9 Pin Anschluss da dieser immer 2 USB Ports hat.
Musst maximal im Handbuch nachschauen ob die Pinbelegung passt.



[bytefuzzy]

Wie "marcol1979" schon schreibt, sind die USB - Anschluss Pinbelegungen in deinem Handbuch zum Board beschrieben.
Die Buchsen auf dem Board sind für ZWEI USB - Anschlüsse ausgelegt.

(::::.)So sollte der Anschluss aussehen. Die Stecker dafür sind mit 8 Kabeln (statt 9/10) belegt, bzw. bei Einzelsteckern sind NUR 4 der 5 Anschl. verkabelt.
Du kannst also deine 5-Pin-Stecker (2 Stck) am USB - Anschluss des Boards verwenden, ABER auf die Pole achten.

Kein FireWire an USB!

grEETz
fuzzy

/edit
hier gibt's ein Handbuch
http://tinyurl.com/6h5rpo



[xp_creator]

AW: Frontpanel TR2008ML USB Problem an Abit IP35

Hi, danke für die quick replies.

Problem ist da nur ich weiss die Belegung nicht, da auf der von K&M angegebenen Seite des Herstellers der TR2008ML nicht aufgeführt ist bzw. kein Datenblatt vorhanden ist.

@bytefuzzy

danke für deine mühe, aber das problem ist, dass es vom 5-pin-einzelstecker nur einen gibt, und der dazu auch noch mit 5 kabeln belegt ist.

sieht wohl so aus dass sich firewire dann nicht via frontpanel am ip35 verwenden lässt und auch nur maximal zwei der usb buchsen funktionieren könnten, falls sich das mit der Pinbelegung unter http://www.supercase.de/cardreader/TR2008.html erfragen lässt.

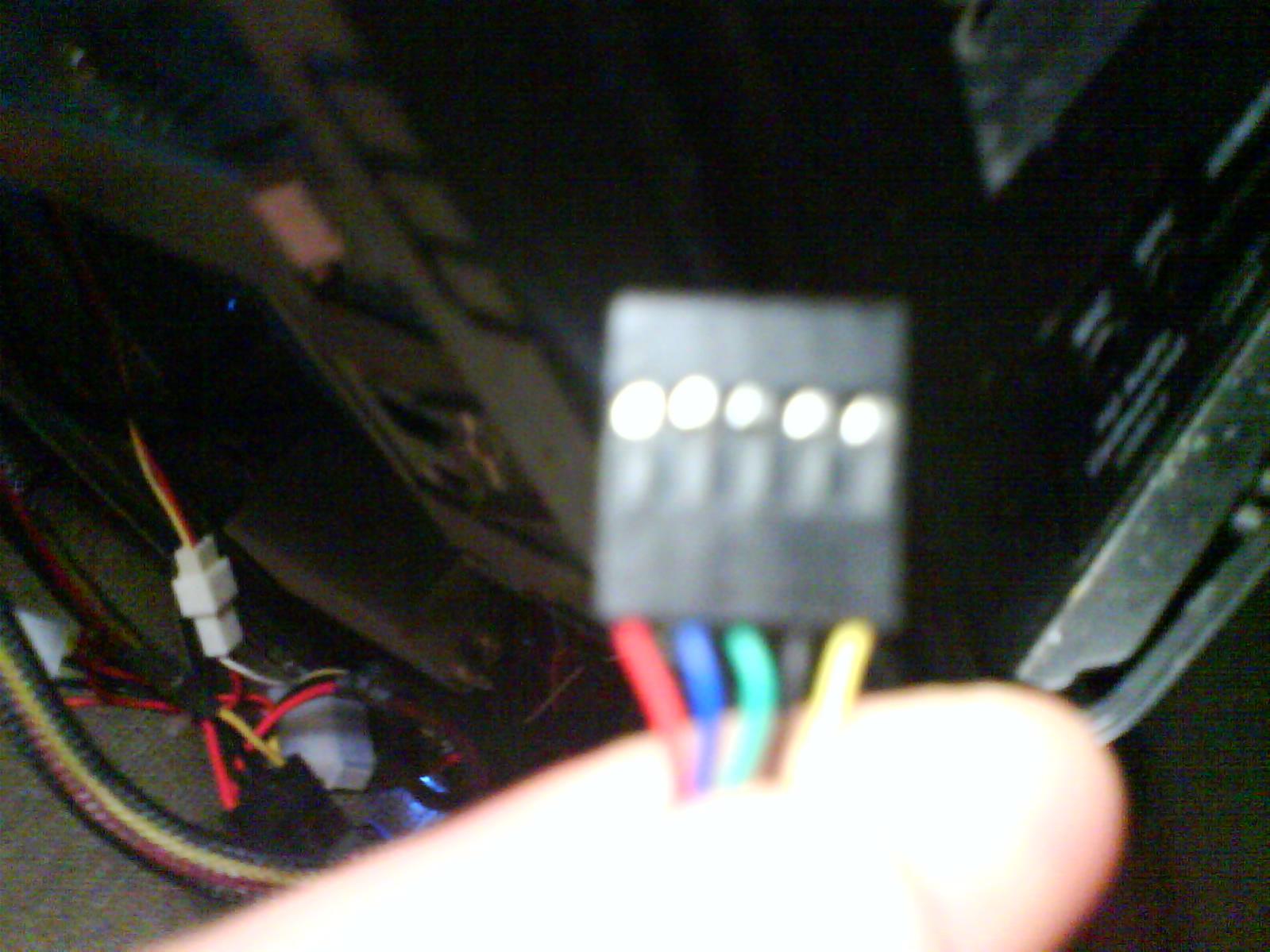

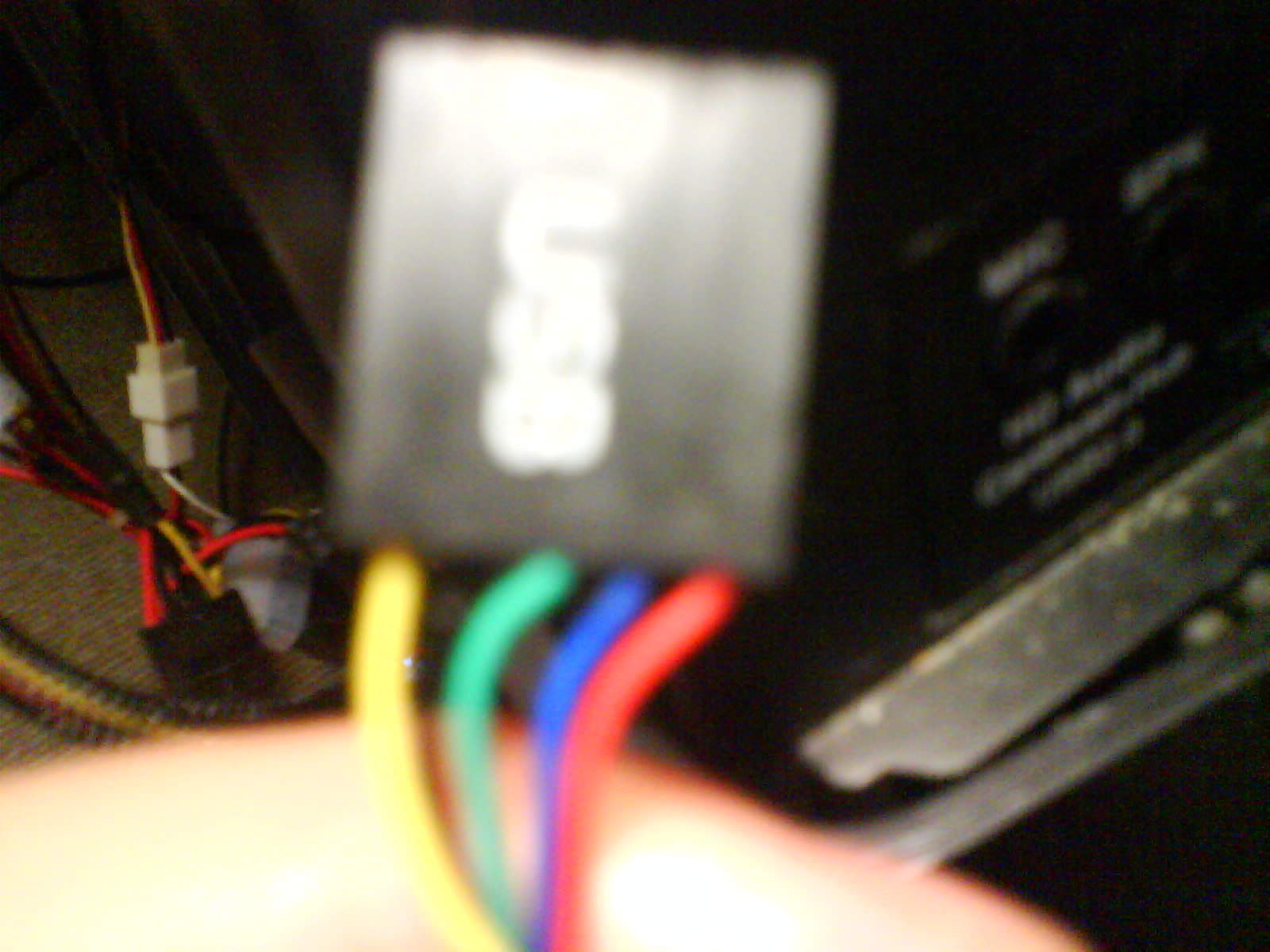

Hier bilder des 5 pin einzelsteckers

Ob der cardreader funktionieren wird bleibt ausserdem fraglich.



[marcol1979]

Naja wenn der Stecker falsch gepolt ist kann nix passieren (Kurzschluss).
Nur der Anschluss wird halt nicht gehen.
Normalerweise sind die Anschlüsse Standard und sollen ohne Probleme gehen, versuchen schadet nicht.
