Fujitsu D3222-B12 Frontpanel

[sarahro]

Guten Abend und Hallo!
Ich habe seit einigen Wochen die Absicht ein Mainboard anzuschließen, heute Abend bei Versuch Nummer vier das

Frontpanel anzuschließen,<

bleibt mir nur die Hoffnung dass mir hier jemand vielleicht helfen kann. Ich habe die Gebrauchsanweisung, Youtubevideos und allerlei Seiten stundenlang durchforstet, vielleicht steckt der Wurm bei mir drin... lange Rede, kurze Bitte: Kann mir jemand helfen?

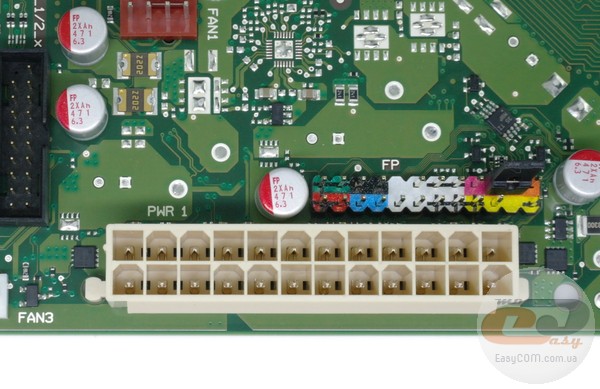

Fujitsu D3222-B12 GS3 <

Grüße!
Sarah



[Silver Server]

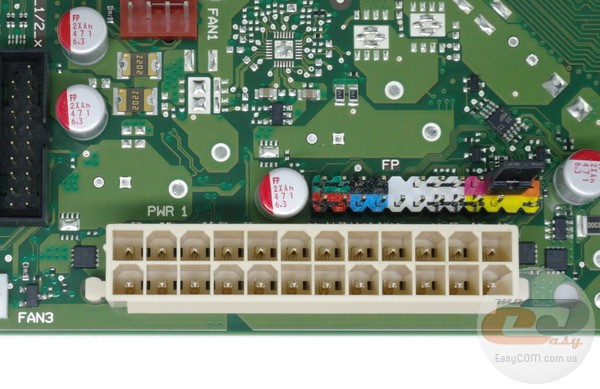

Auf den weißen gehört der 24 polige Stecker vom Netzteil.
oderr was willst Du wissen?



[00Julius]

Hi,

hier ist das Handbuch für das Mainboard:
https://support.ts.fujitsu.com/indexdownload.asp?Softwareguid=0f8274af-87df-4ad7-91da-08ed8fff825c

Die Pin-Belegung für das Front-Panel findest du auf der Seite auf der auch das Mainboard-Design steht.



[sarahro]

Dankeschön 00Julius. Es ist mir unangenehm dass die Lösung so einfach zu finden war, ich kann mich nur bedanken und entschuldigen. Vielen vielen Dank und schönen Abend Ihnen!



[00Julius]

Es ist mir unangenehm dass die Lösung so einfach zu finden war, ich kann mich nur bedanken und entschuldigen.

Da nicht für
Bitte nicht entschuldigen, da man nicht alles wissen kann. Dafür ist das Forum da.



[sarahro]

kann ich die "Power LED" weglassen? das panel bietet leider drei pins dafür. oder ist die mainboard"schaltung" normalerweise +/-/- bzw. -/+/+ ?



[RaptorTP]

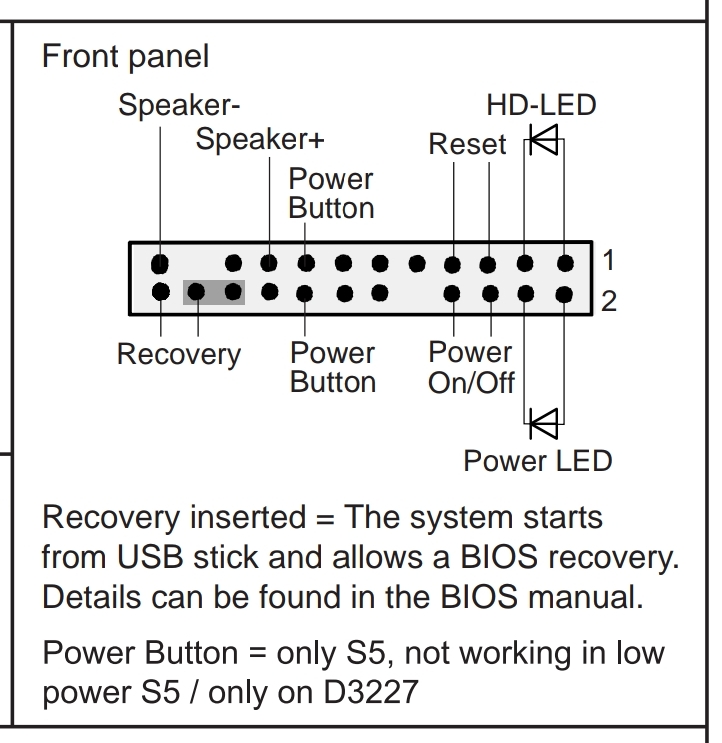

Anbei mal das, was gesucht wurde (für die Nachwelt)

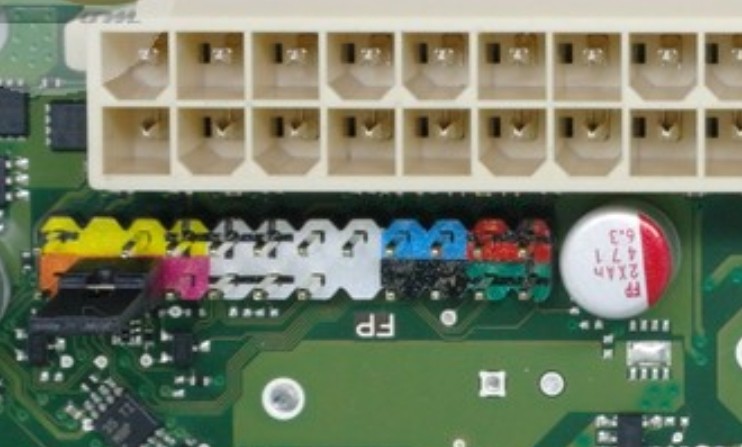

und dein Bild zurecht gedreht:



Bitte Zeit lassen und genau hinschauen
