Moin,
Meine Frage steht eigentlich schon im Titel.
Ich bin mir nicht ganz sicher wie die USB Stecker an mein Mainboard gesteckt werden..

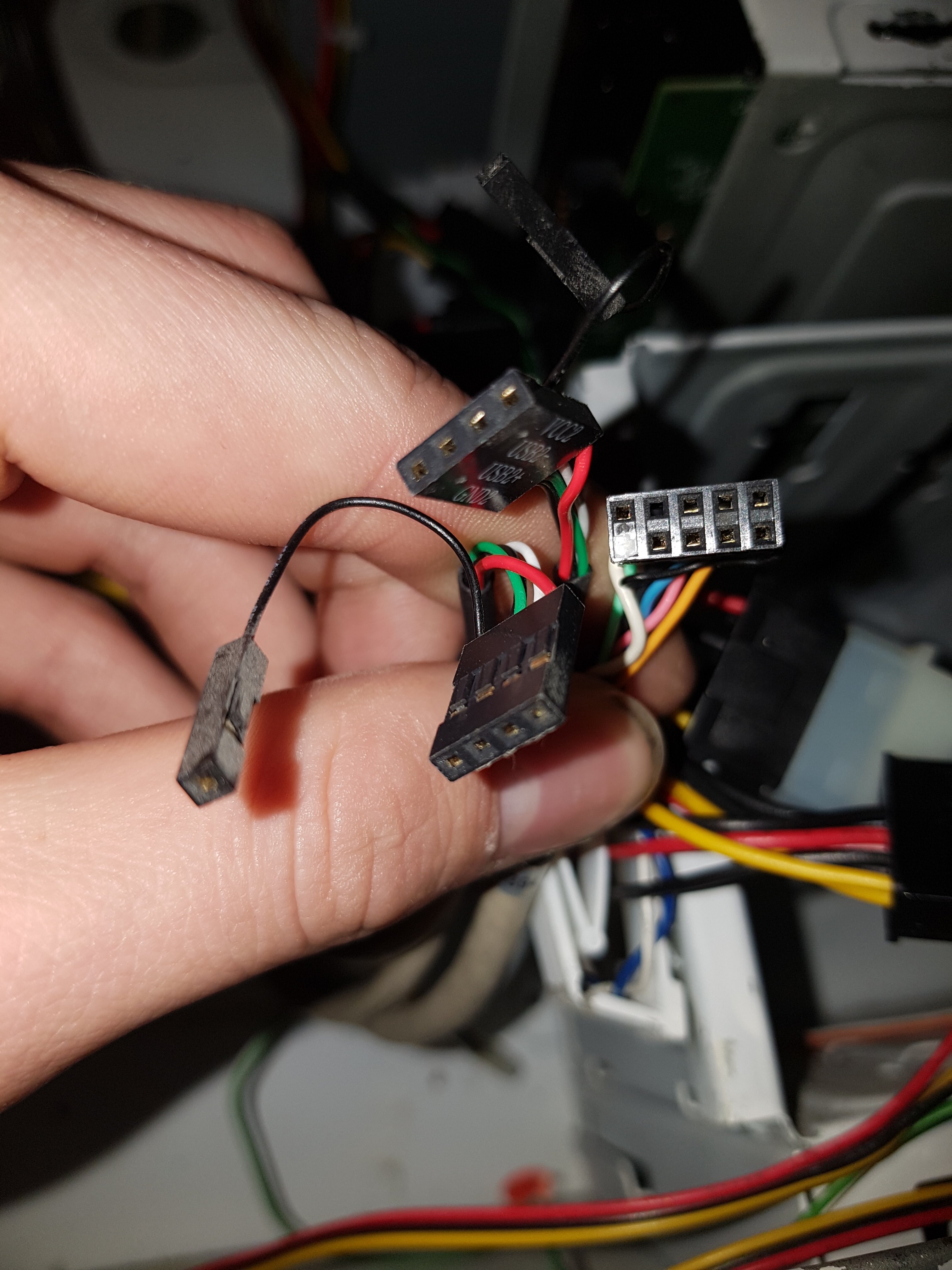

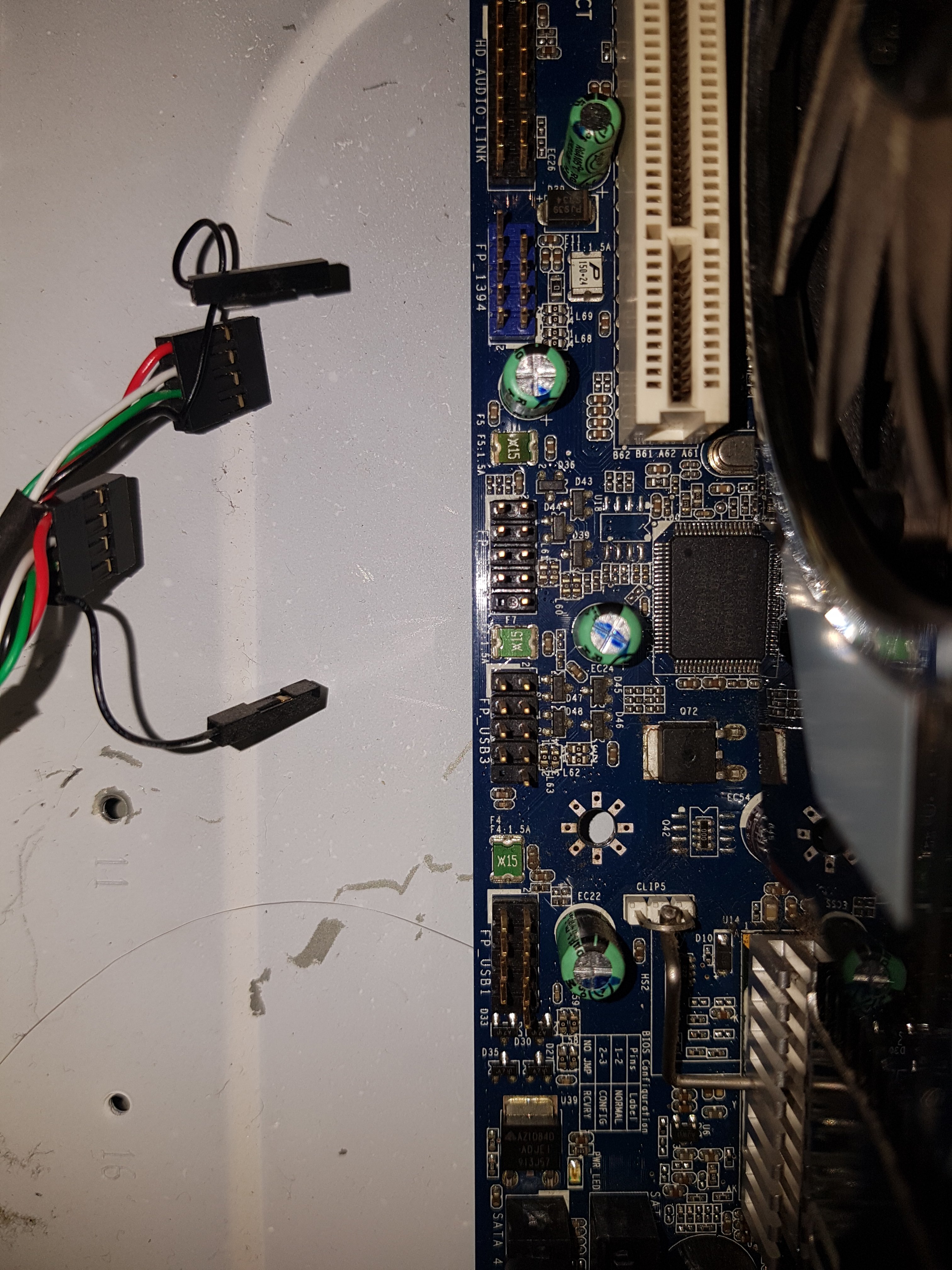

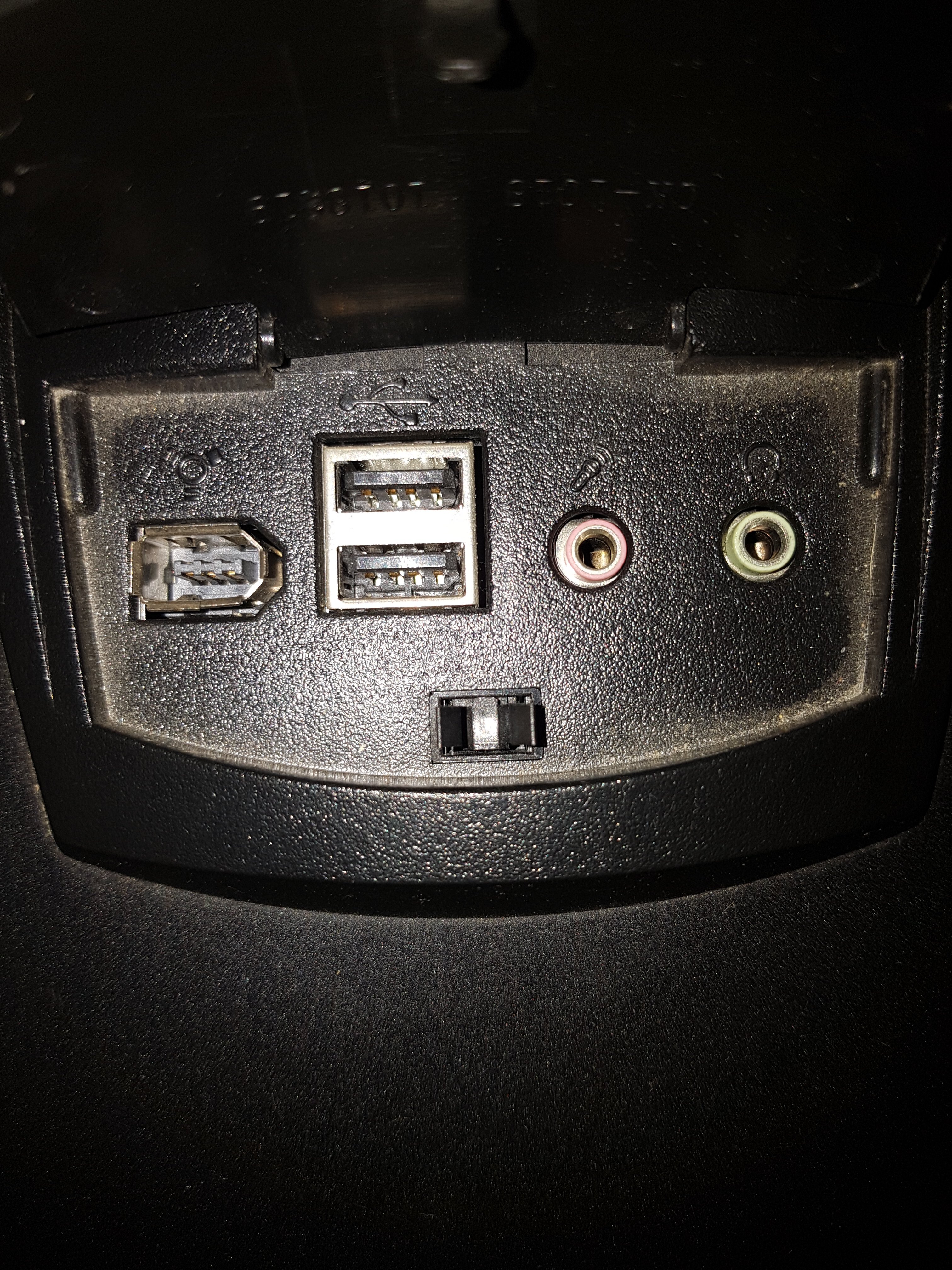

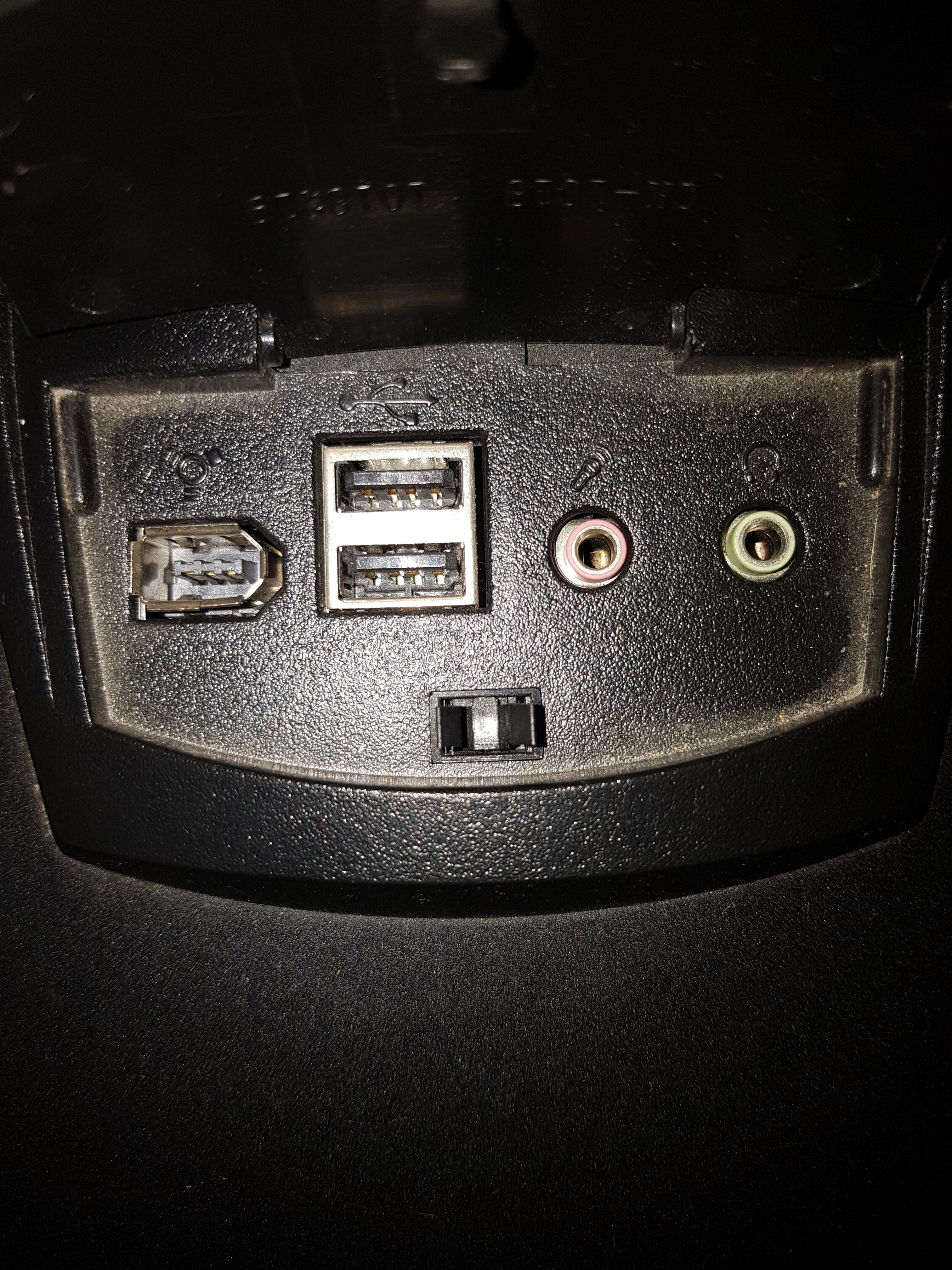

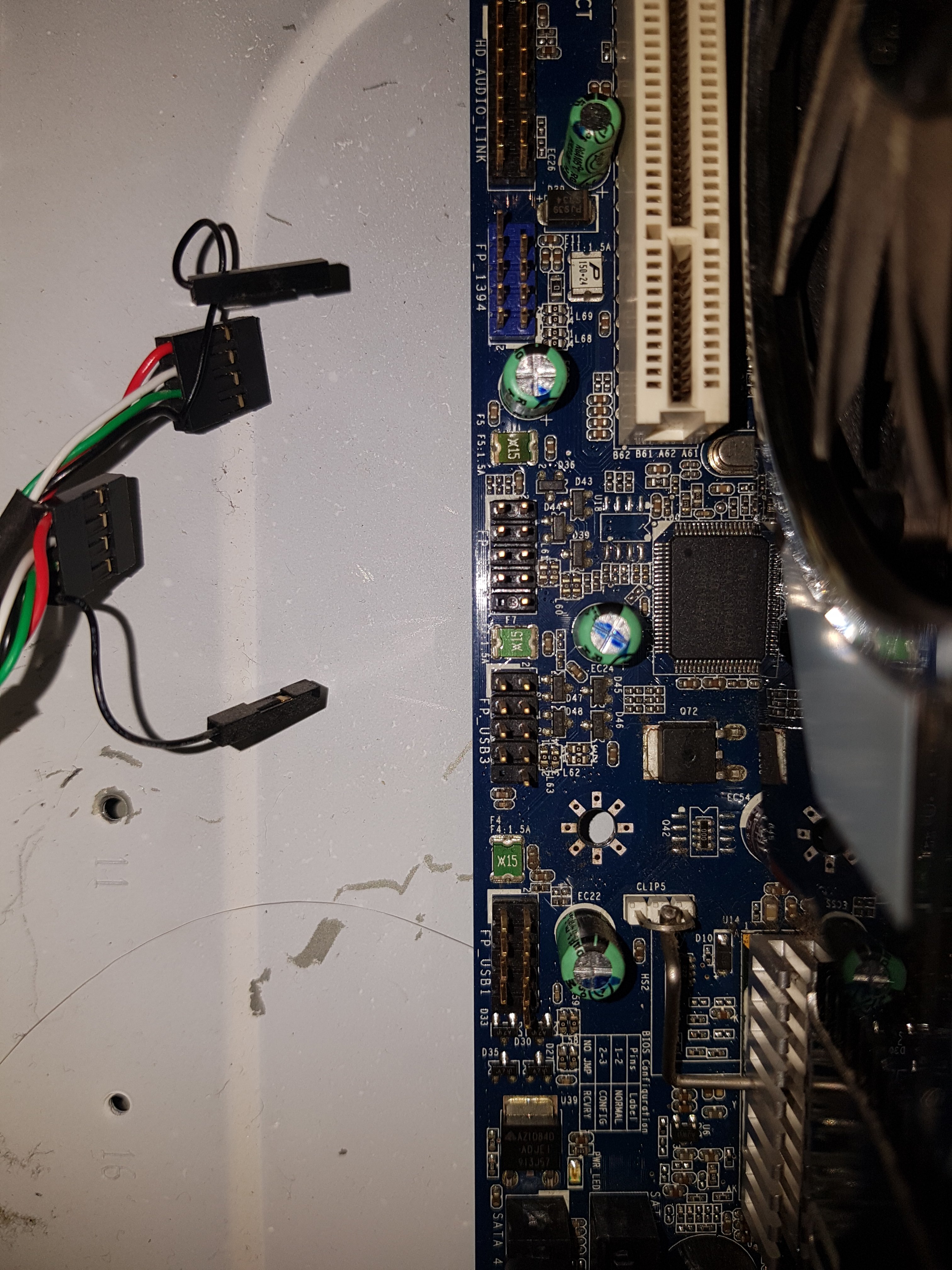

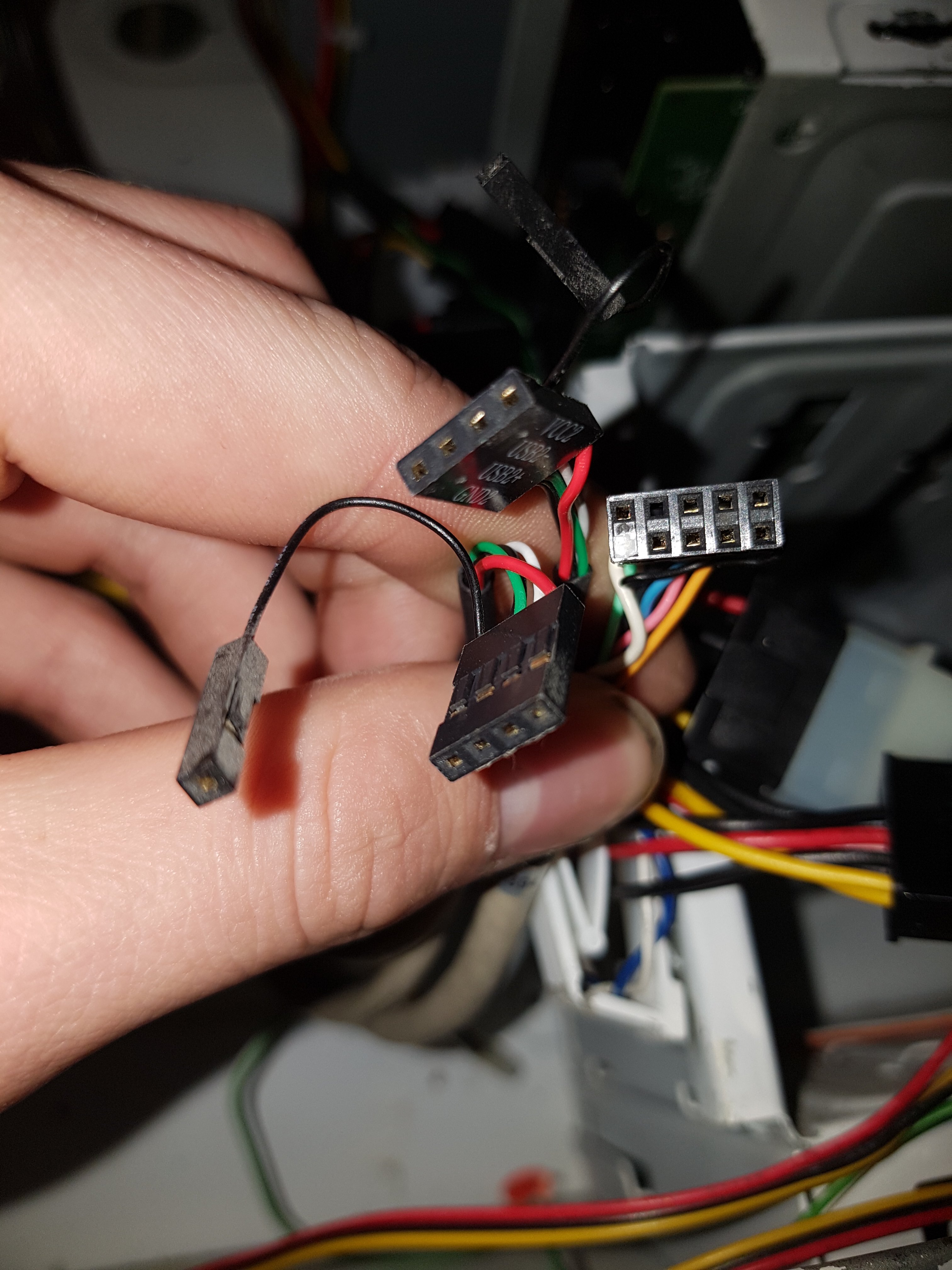

Ich mache noch Bilder der Stecker und des Mainboards in den Anhang.
Ach und, wofür ist der Doppelstecker? Die Klinkenstecker?



[#.kFk]

Handbuch vom uns unbekannten Mainboard schnappen, da steht drin was wo hingehört.

USB komtm z.b. dahin wo auf deinen Fotos schon USB an den Steckplätzen des Boards zu lesen ist aber wirklich genau geht das ohne Modell halt nicht.

mfg



[Markchen]

Das steht im Handbuch.



[MLGWIN]

Handbuch vom uns unbekannten Mainboard schnappen, da steht drin was wo hingehört.

USB komtm z.b. dahin wo auf deinen Fotos schon USB an den Steckplätzen des Boards zu lesen ist aber wirklich genau geht das ohne Modell halt nicht.

mfg

Ja das Problem ist, das Handbuch existiert nicht mehr da das Board schon paar Jahre hat. Aber ich suche eben raus welches es ist und schreibe es



[bisy]

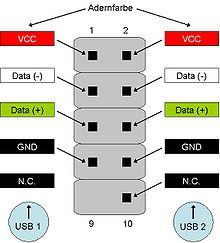

bitte sehr, wird so angesteckt



[Markchen]

Dann guck beim Hersteller auf der Seite.



[bisy]

Ach und, wofür ist der Doppelstecker?

für den Firewire Anschluss, den gibt es nur noch auf sehr alten boards

Ergänzung (26. Februar 2020)

meinte das Bild:

dann siehst du an dem einen freien Pin genau wie es angesteckt werden muss

Ergänzung (26. Februar 2020)

für den Firewire Anschluss,

auf deinem Board mit FB_1394 beschriftet



[MLGWIN]

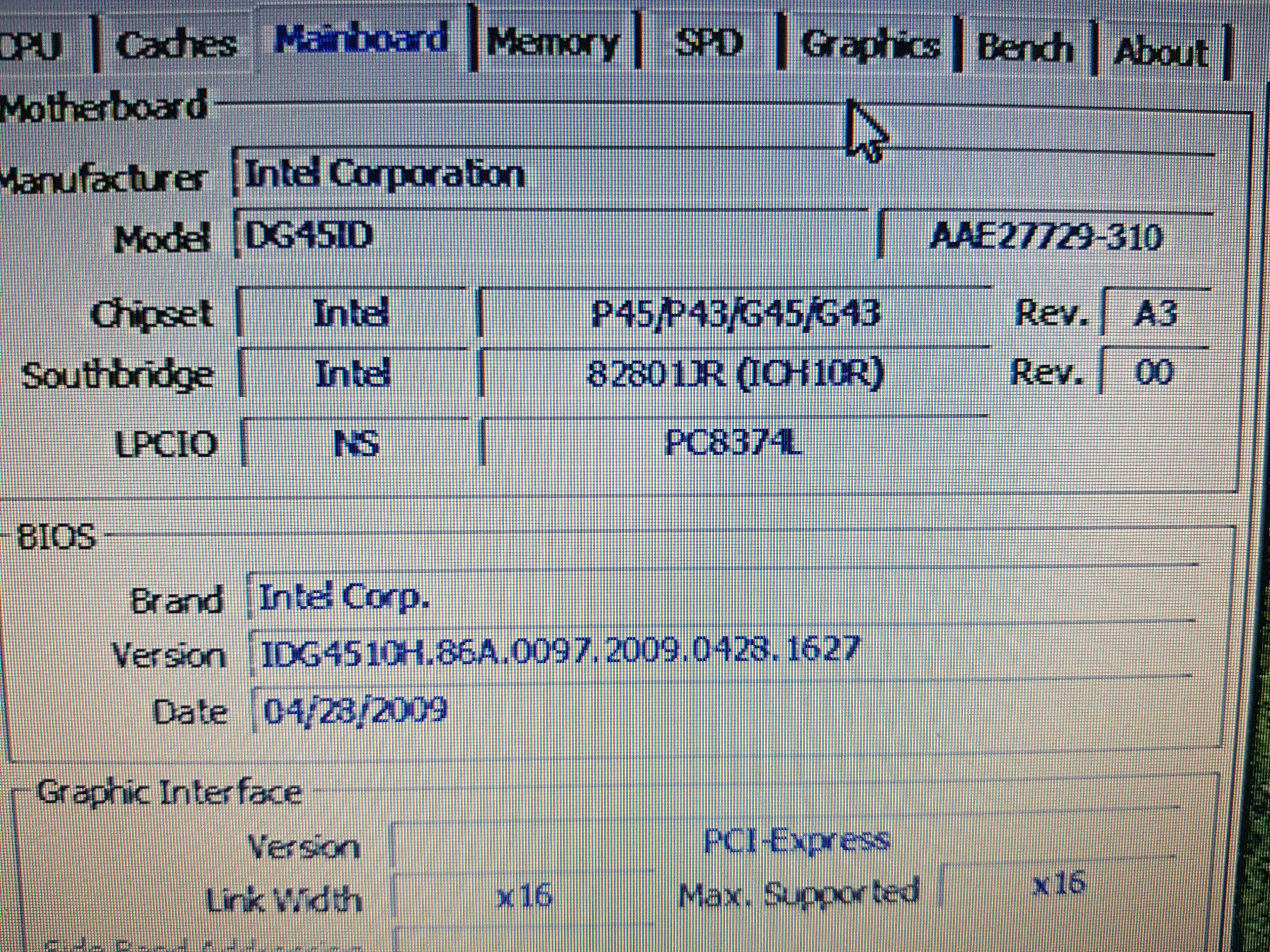

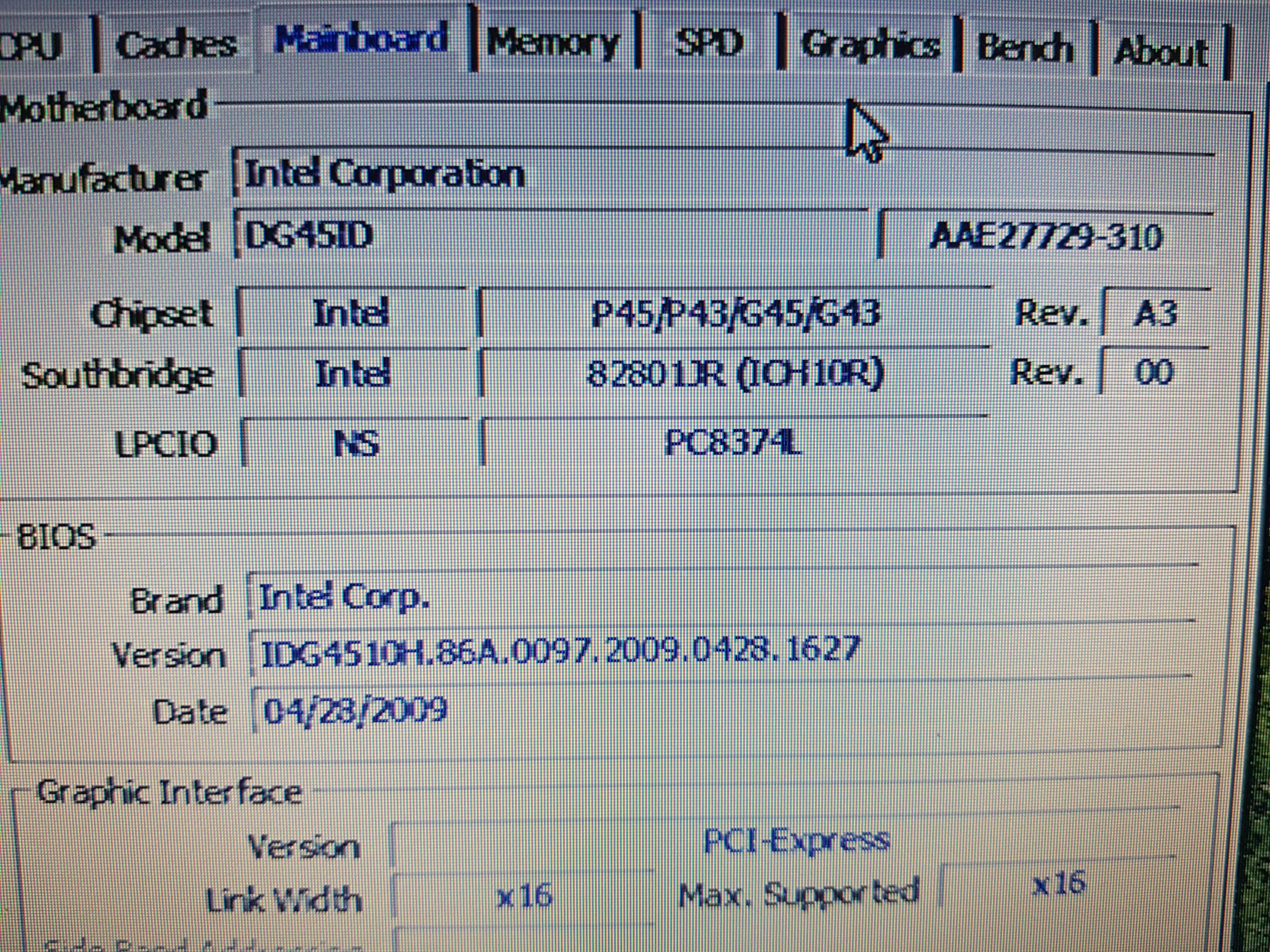

Das ist mein Mainboard

Ergänzung (26. Februar 2020)

für den Firewire Anschluss, den gibt es nur noch auf sehr alten boards

Ergänzung (26. Februar 2020)

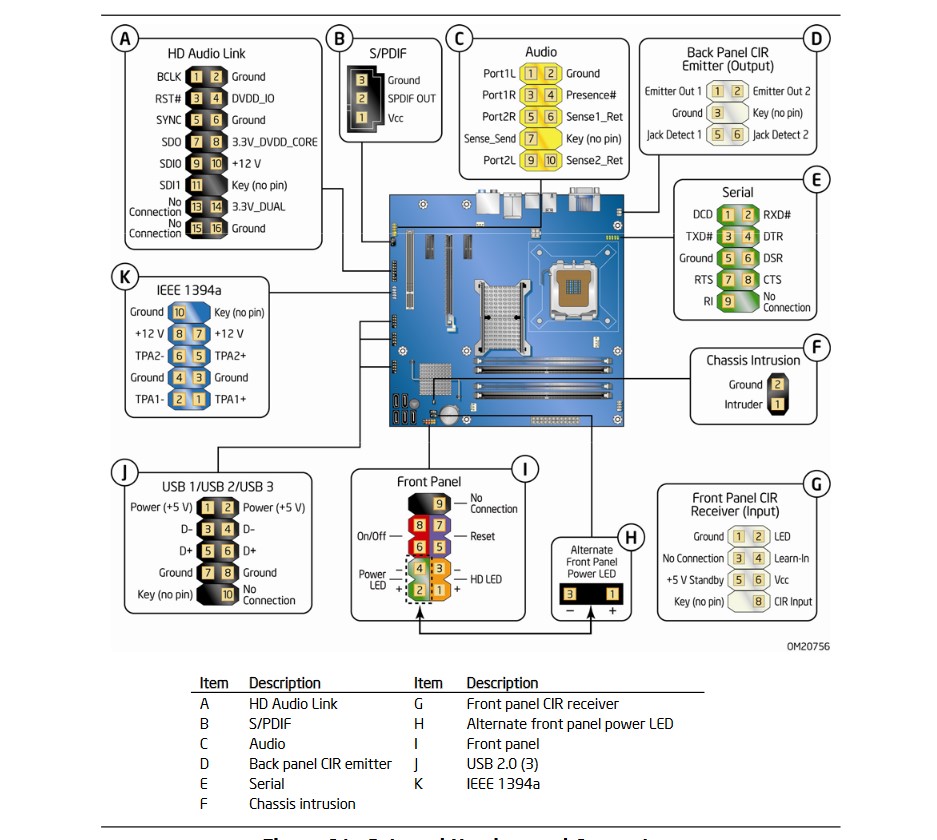

meinte das Bild:
Anhang anzeigen 882419
dann siehst du an dem einen freien Pin genau wie es angesteckt werden muss

Ergänzung (26. Februar 2020)

auf deinem Board mit FB_1394 beschriftet

Vielen Dank,werde es versuchen



[bisy]

Handbuch https://www.intel.de/content/www/de...000023791/boards-and-kits/desktop-boards.html



[MLGWIN]

Okay danke für alle Beiträge und schnellen Ratschläge, es funktioniert!

Thread ist damit GELÖST
