in diesem Thread geht es um einen besonderen ZXR Mod. Link

Kosten:
Kondensatoren = 35€ Vergleich Link
OP AMP DIP8 = 110€ OP AMP Thread

Sicherlich kann man noch teurere Kondensatoren nehmen oder OP AMP aber der Mod zeigt wie man mit "wenig Geld" etwas aus der Soundkarte macht.

Sufen:
Stufe 1: dip8 2xAD8597 Link!
Stufe 2: dip8 2xAD8597 + 2x (2x ADA4627-1BRZ - weil dual!!! OP AMP) Link!
Stufe 3: Custom Caps ( 2x 24uF und 3x 12uF ClarityCap PWA 160Vdc ) Link!

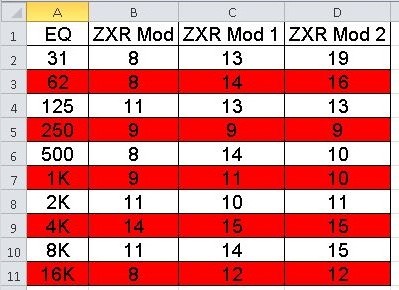

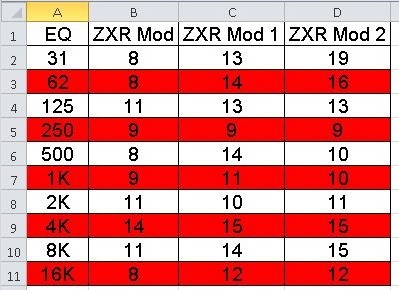

Stufe 4: EQ Zxr Mod 2 :-)


Ganz wichtig die Dip8 OP AMP gibts nur dort in den Links!
Eventuell Wärmeleitpads 1,5mm und 2mm oder 0,5mm (stapeln) für die DIP8.
Weil die OP AMP eventuell am EMI Shield anliegen und einen kurzschluss verursachen.

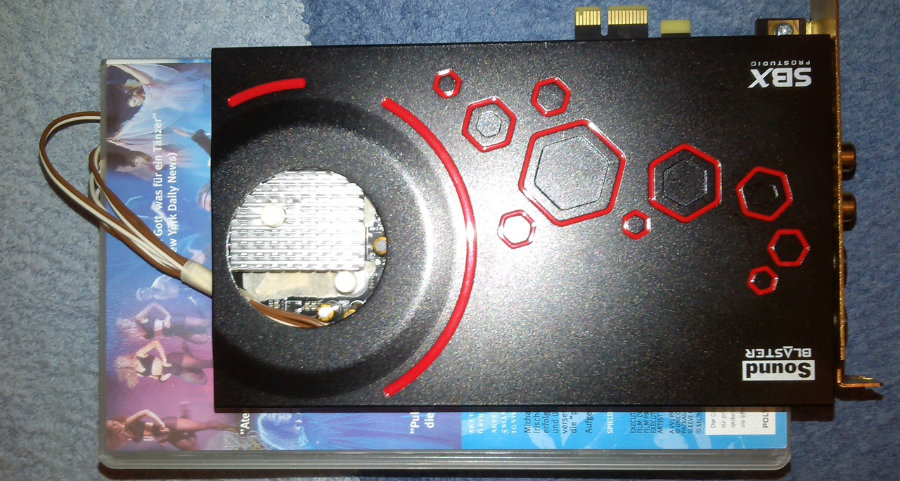

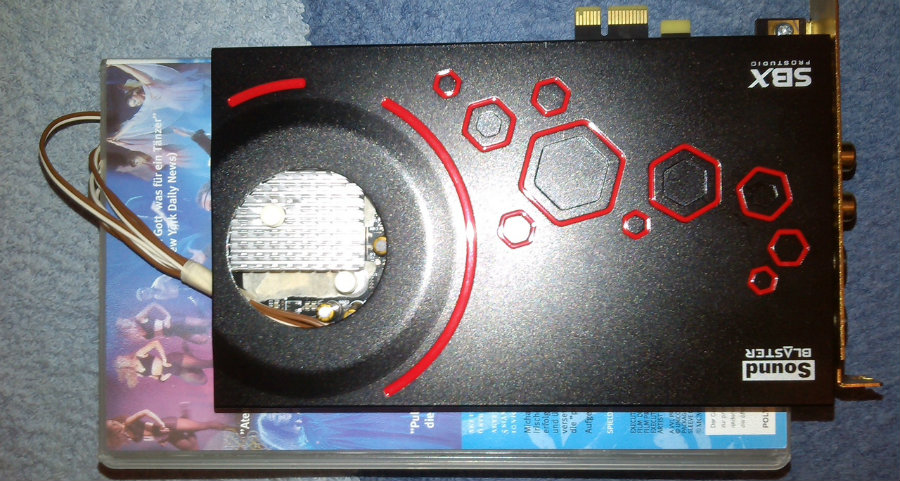

Das ganze sieht dann so aus:






Bastelanleitung:

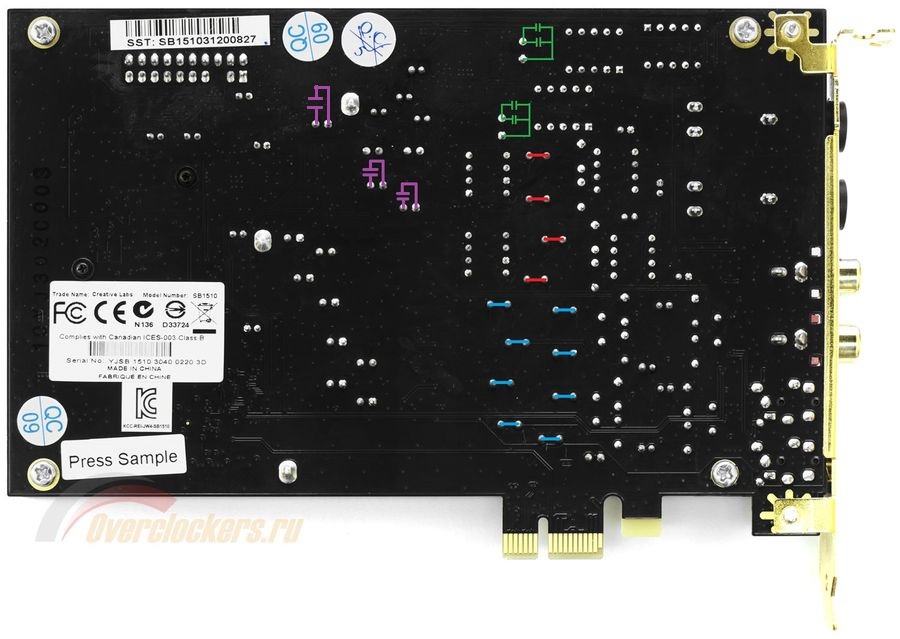

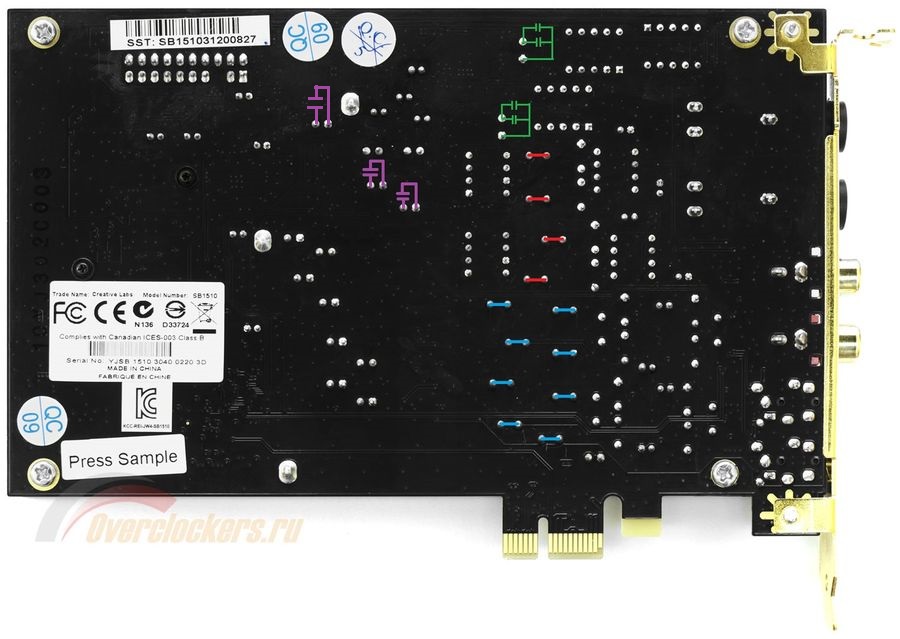

1. 21 steps to mod your ZXR

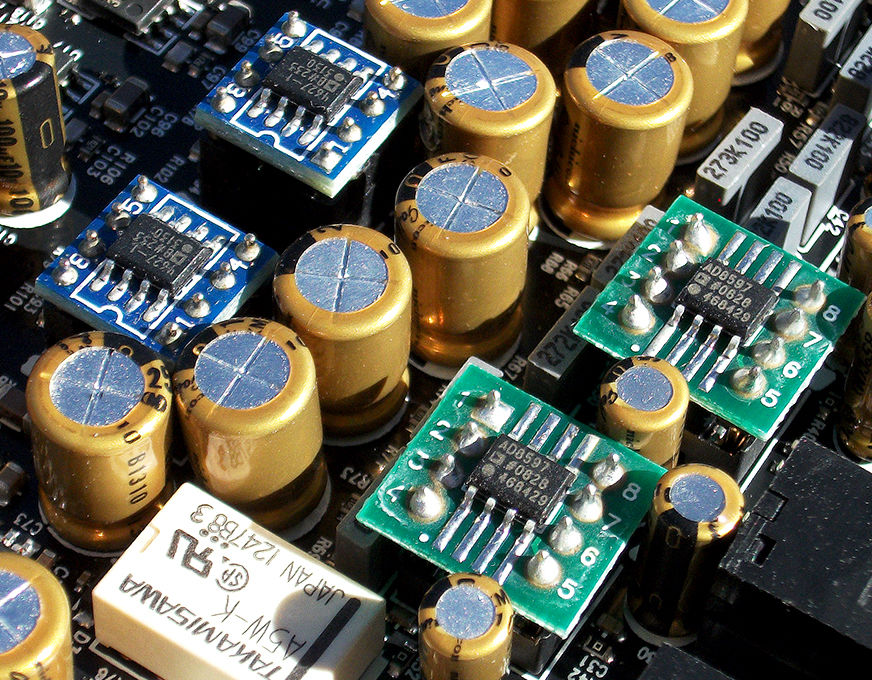

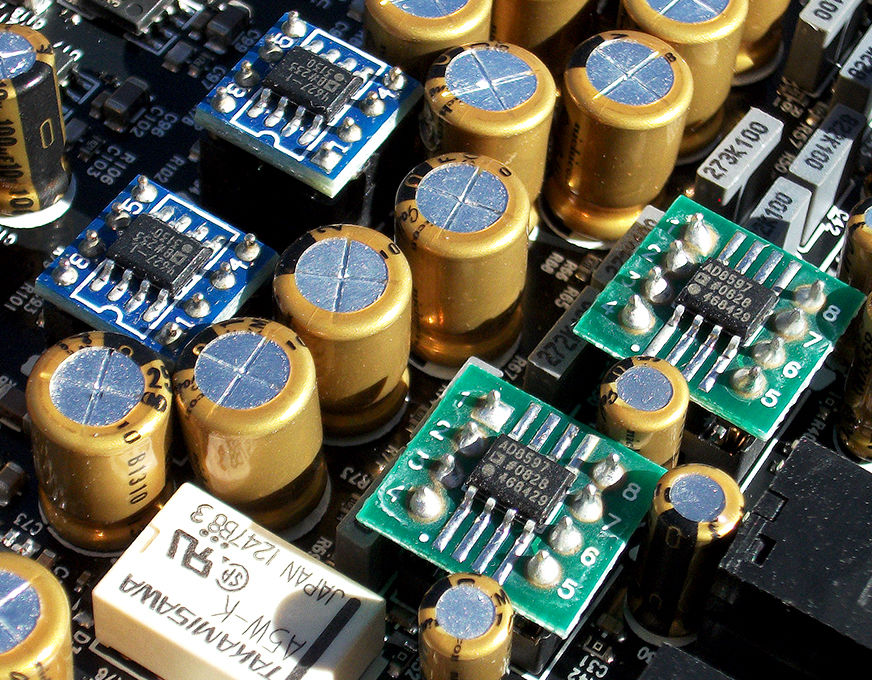

1. Location of first AD8597
2. Location of second AD8597

3. Location of first ADA4627
4. Location of second ADA4627

GREEN

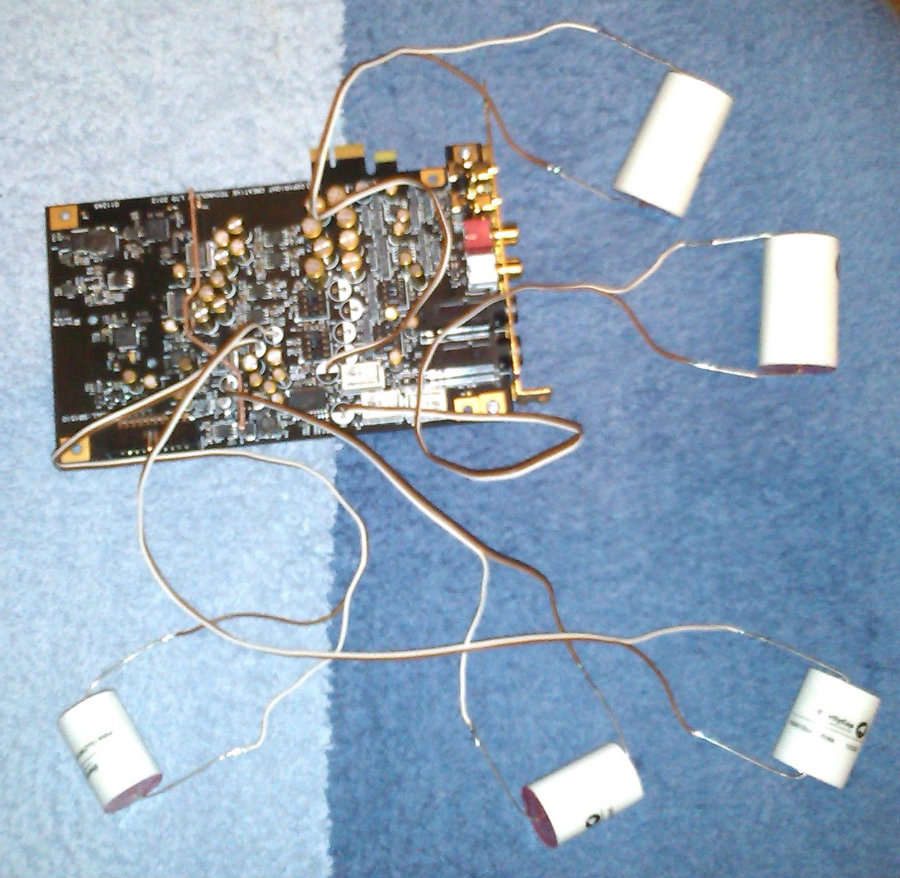

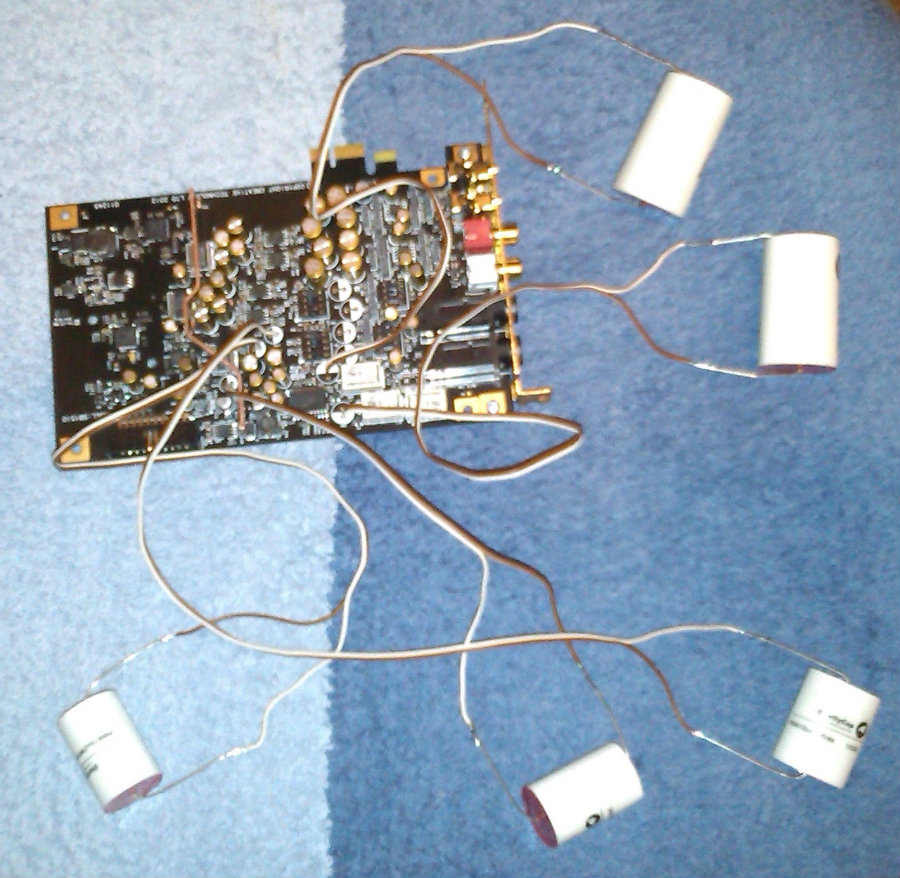

5. Remove cap and first 24uF ClarityCap PWA 160Vdc
6. Remove cap and second 24uF ClarityCap PWA 160Vdc

PURPLE
7. Remove cap and first 12uF ClarityCap PWA 160Vdc
8. Remove cap and second 12uF ClarityCap PWA 160Vdc
9. Remove cap and third 12uF ClarityCap PWA 160Vdc

RED
10. Remove cap and Short location 1 for stereo
11. Remove cap and Short location 2 for stereo
12. Remove cap and Short location 3 for stereo
13. Remove cap and Short location 4 for stereo

Optional if you want surround to ->

BLUE
14. Remove cap and Short location 5 for surround
15. Remove cap and Short location 6 for surround
16. Remove cap and Short location 7 for surround
17. Remove cap and Short location 8 for surround
18. Remove cap and Short location 9 for surround
19. Remove cap and Short location 10 for surround
20. Remove cap and Short location 11 for surround
21. Remove cap and Short location 12 for surround

Viel Spass :-)



[miac]

AW: Germanium's Sound blaster ZXR Mod - deutsche Bezugsquellen :-)

Gibt es da auch irgendein Vergleichstest zu vorher oder eine Ergebnisgrafik?



[HOT6BOY]

AW: Germanium's Sound blaster ZXR Mod - deutsche Bezugsquellen :-)

mir zu aufwendig ..ausser jemand würde es massenweise von mir abkaufen dann könnte man ein geschäft draus machen

wie steckt man sowas in den pc ? :-)


für die kohle bekommt man aber auch schon ne essence one..die nun aber auch nicht wirklich besser als ne stx 2 klingt..zumindest kam s mir so vor..bin da kein fachman für



[Grammophon]

Da Arbeiten Ingenieure lange an einem vernünftigen Layout und dann laufen irgendwelche Hifi-Spezis daher und ziehen scheinbar wahllos Strippen über die Platine Ist zwar größtenteils eher unproblemtisches NF, aber trotzdem ein witziger Gedanke.
Und über 100€ für ein paar OPAmps? Centartikel? Gibt es auch Vergleichsmessungen, was das ganze nun bringen soll? Bin sehr skeptisch.
