Gesucht: HDMI auf LVDS Converter Board mit gutem Panel (12" - 14", 1280x800 - 1080p)

[Anathema666]

Hallo,

ich habe mir ein Lian Li PC-TU100 Gaming PC zusammengebaut und suche nun ein passendes Panel, welches ich an eine Seite des Gehäuses anbringen werde.

Fündig wird man hierbei wenn man nach Raspberry Pi LCD Kits sucht (whttp://www.exp-tech.de/displays/tft/hdmi-4-pi-7-display-1280x800-ips-hdmi-vga-ntsc-pal. Nur sind mir diese zu klein. Es gibt noch auf EXP-Tech ein 10.1" Kit, dieses ist jedoch von den Werten viel zu schlecht.

Auflösung von 1280x800 von dem Adafruit wäre noch ok, nur eben mit einem 12" - 14" Panel.

Hat jemand Erfahrung mit solchen LVDS Boards + Notebook Panels?



[Je_Tho]

Wie willst du dieses Display denn am liebsten ansteuern? Via Anschluss an die vorhandene Grafikkarte oder auf einem anderen Weg?

Ich würde dir erstmal die Recherche bei den bekannten Elektronikhändlern vorschlagen:

www.pollin.de
www.reichelt.de
www.conrad.de



[Anathema666]

Per HDMI, DisplayPort oder DVI, diese Aschlüsse habe ich bei meiner GTX 970. Ein USB-Display ermöglicht ja keine Ansteuerung über die GPU.

LVDS Boards habe ich schon zu Haufen gefunden. Nur besteht ja immer die Frage der Kompatibilität zwischen Board und Panel.

Pollin.de hat ein DVI/VGA LVDS Board, aber ohne Backlight-Inverter oder Kabel.

Vielleicht macht es doch Sinn, dieses Bundle zu kaufen (http://www.exp-tech.de/10-1-lcd-display-1366x768-hdmi-vga-ntsc-pal) und sollte das funktioniert, danach ein besseres Panel kaufen.

Zu dem Board steht leider keine Info auf EXP-Tech, darum gegoogled: Es ist das RTD2660 mit Support bis 1080p @ 60hz, also auch Dual Channel LVDS.

Diese Ebay Seite listet auch gleich noch passende Panels: http://www.ebay.com/itm/RTD2660-LCD-LED-Controller-Board-Kit-Driver-LVDS-Display-For-DIY-Monitor-/161367101904?hash=item25923a91d0:g:~PsAAOSwEgVWRDoK

Ich werde berichten, wie es läuft.



[Je_Tho]

Hat es einen bestimmten Grund, dass du das Display unbedingt über die GTX 970 ansteuern willst / musst?
Falls es nur die Statusinformationen vom PC anzeigen soll, würde ja beispielsweise ein USB-Grafikadapter genügen - den könntest du per Adapter oder ein bisschen Bastelei ja auch direkt auf einen internen USB-Header setzen.

Oder möchtest du auf dem Display echte 3D-Grafik ausgeben?

Oder kommt vielleicht ein kleines Touchscreen-Display in Frage?
z.B.: http://www.faytech.de/produkte/



[Anathema666]

Ja es geht um echte 3D Grafik. Bin öfters zu meinem Elternhaus unterwegs und möchte da nicht immer meinen Monitor mitschleppen.

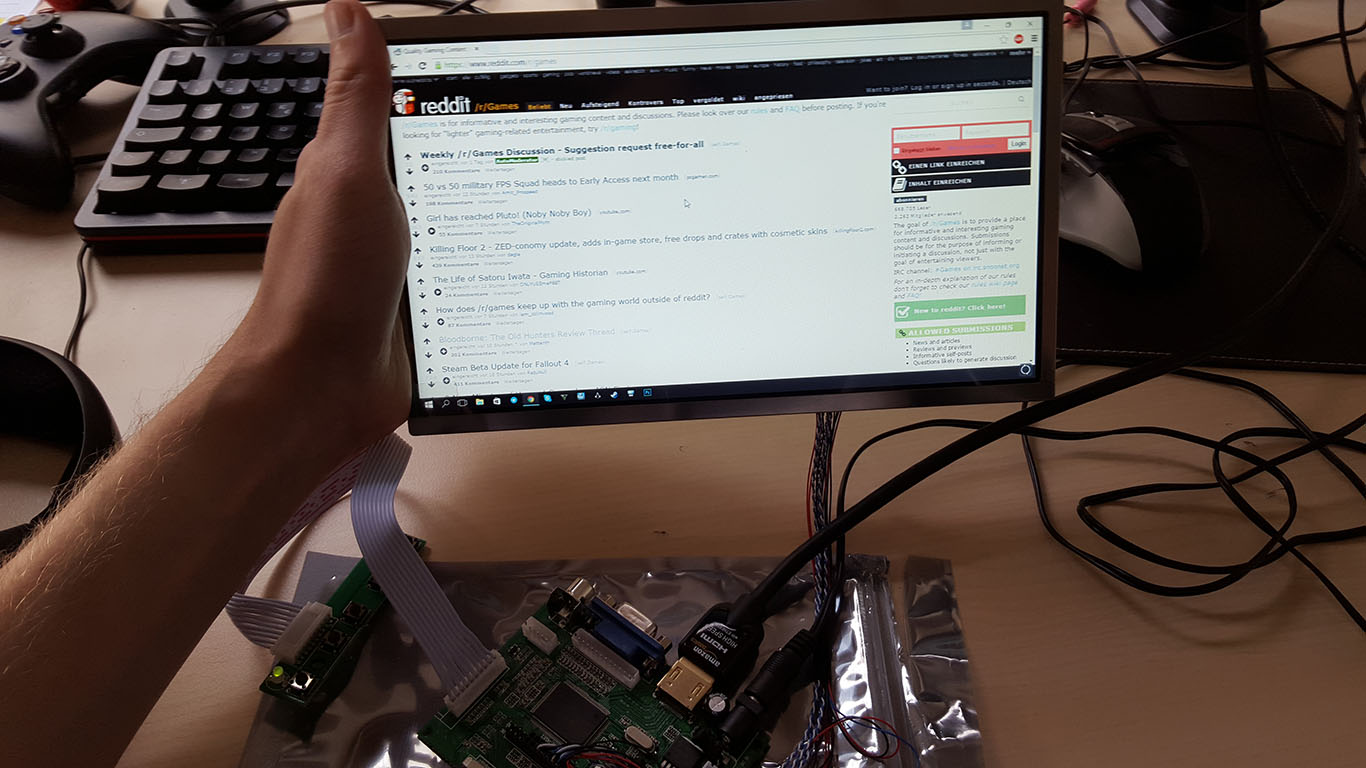

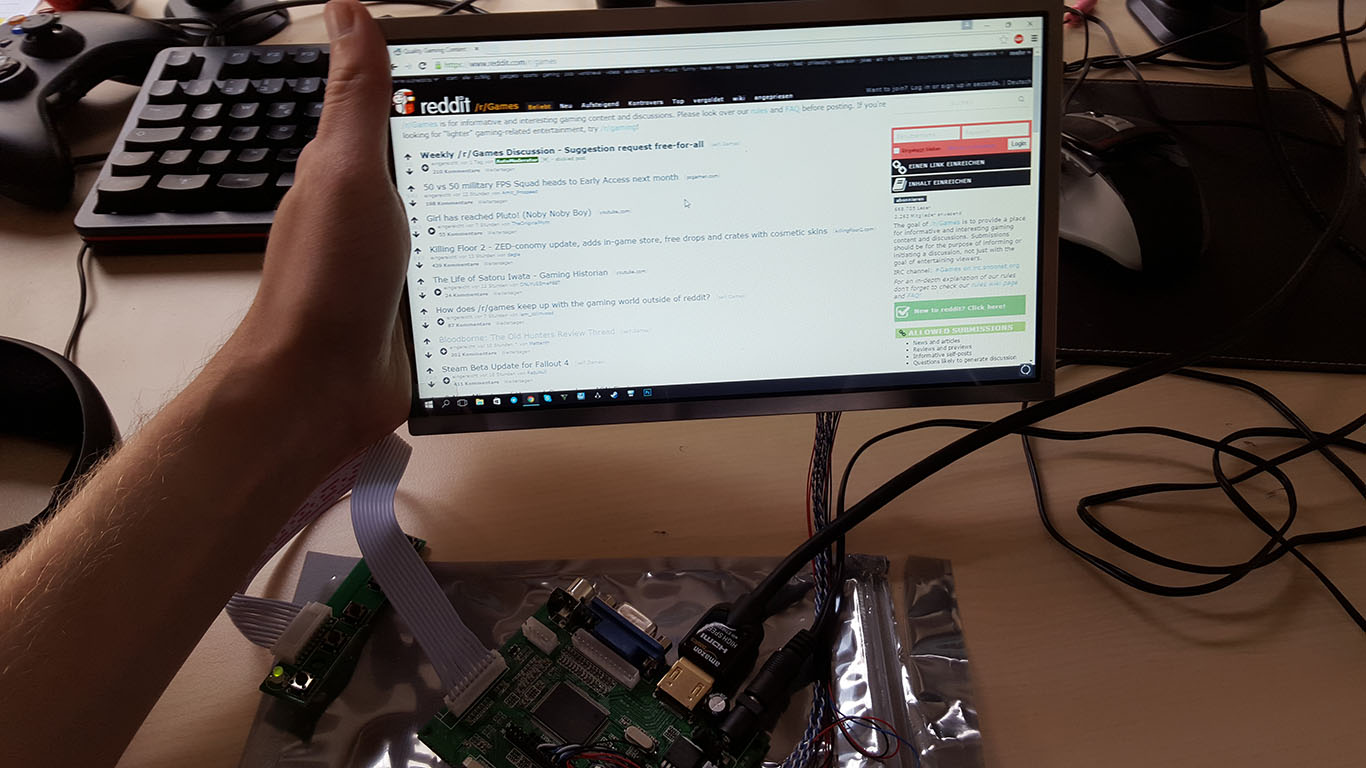

Das Paket kam grad eben bei mir an.




Das Ganze wird jetzt noch in den Lian LI TU 100 eingebaut.

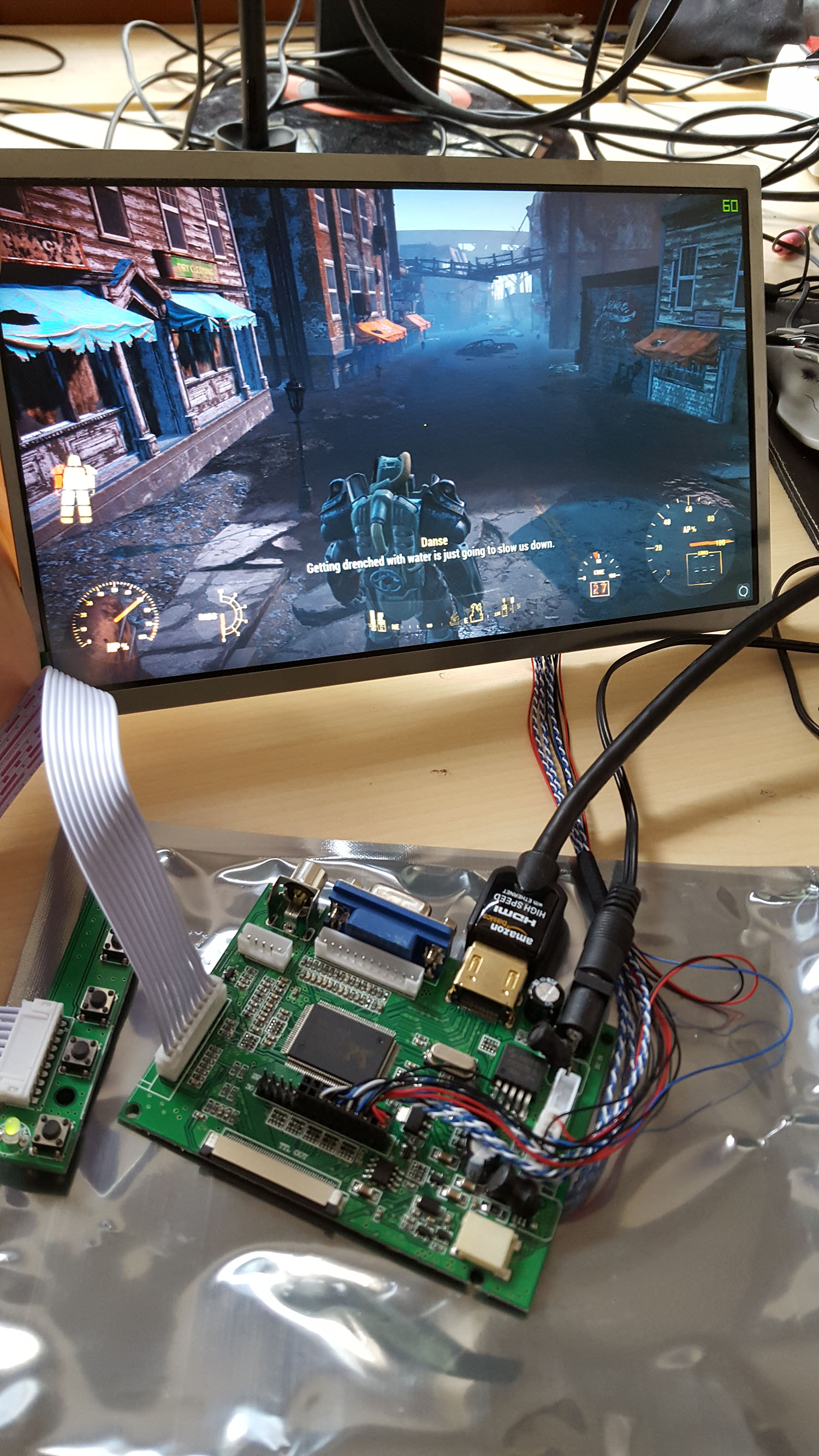

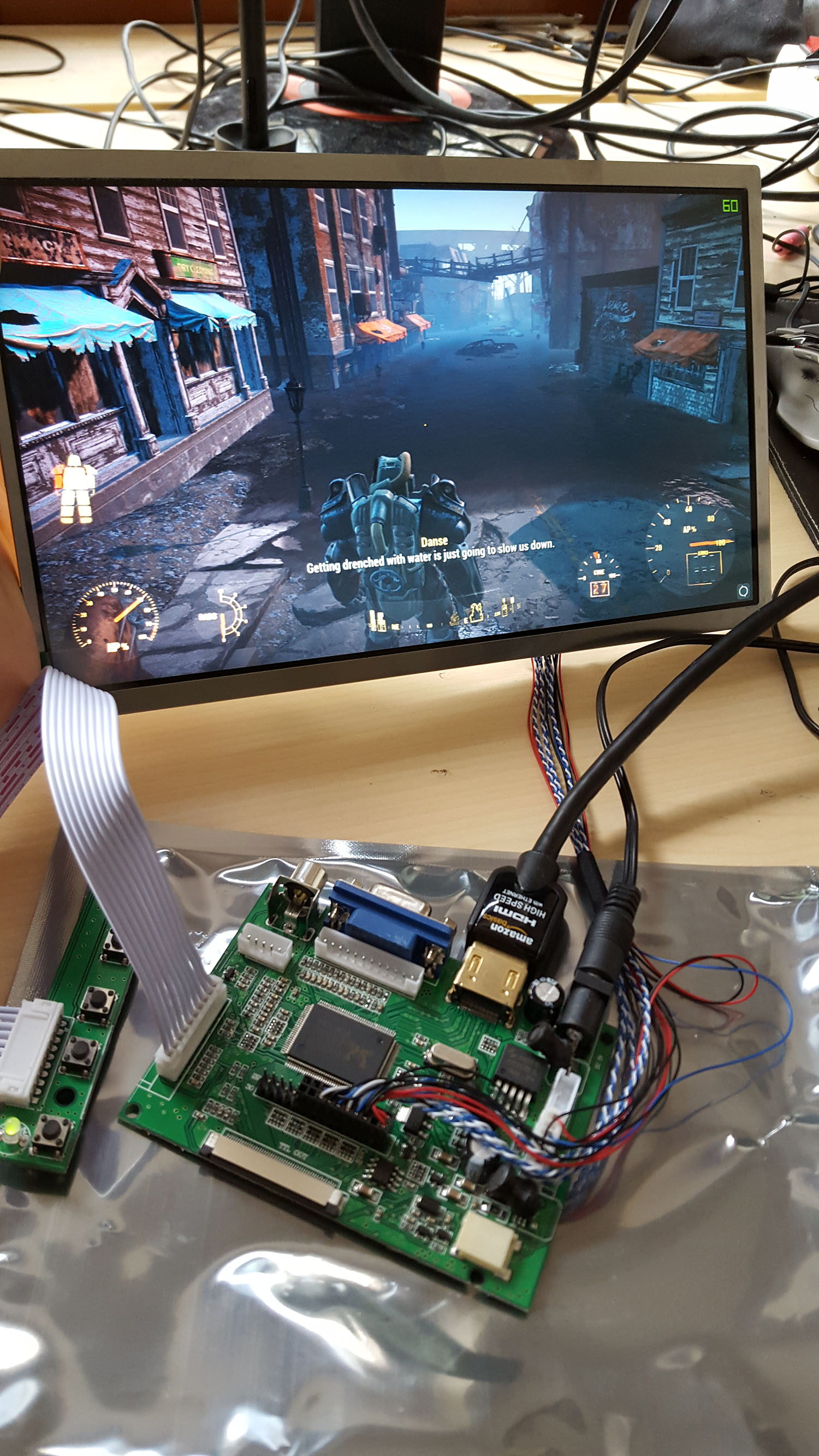

Und hier noch mit Fallout4 :

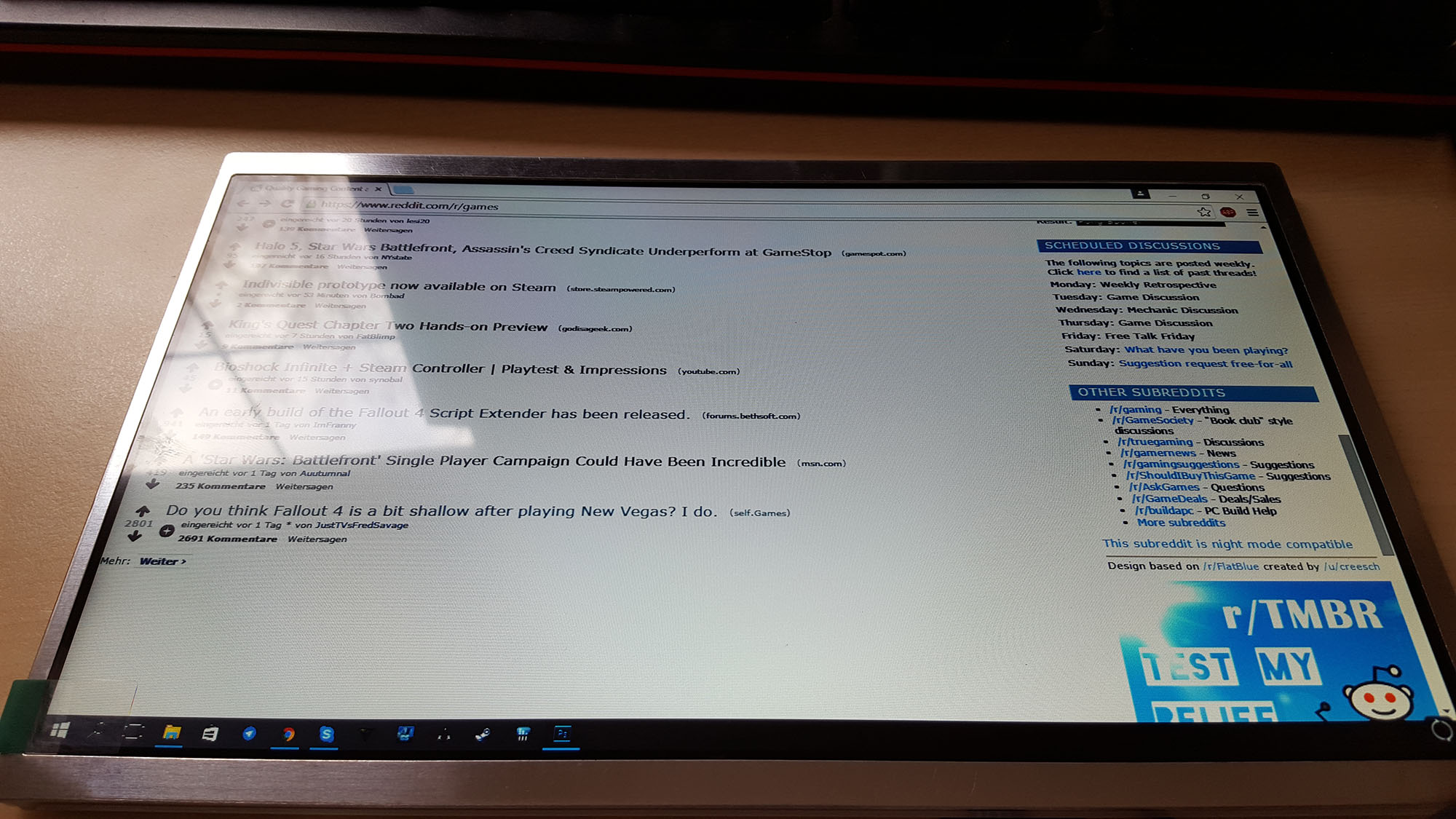

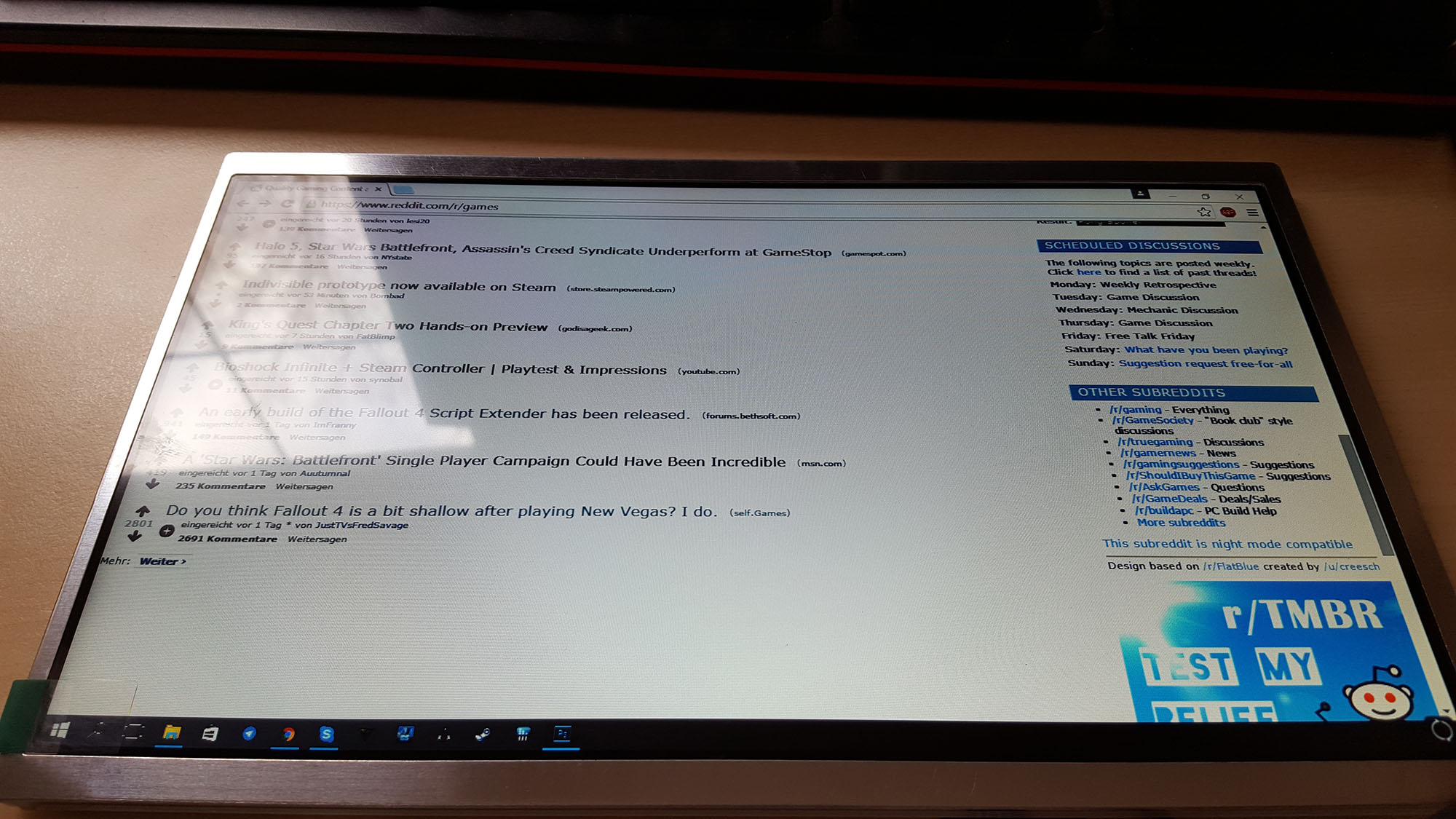

Fühlt sich bis jetzt gut an. Blickwinkel von dem Display ist aber totaler Müll. Werde das Panel dann später mal noch gegen ein 14" full hd panel austauschen.



[Je_Tho]

Naja, sieht für's Erste ja nicht schlecht aus!
Wenn man nicht gerade ein Profi in der Metallbearbeitung ist, wird der erste Umbau eh halbwegs schlampig sein - so wäre es zumindest bei mir.
Mit dem Einbau des nächsten Panels sieht es dann bestimmt auch von der Verarbeitung super aus.

Wäre cool, wenn du den Einbau fotodokumentieren könntest oder Bilder vom endgültigen Resultat lieferst.

Vielen Dank vorab ;-)



[Anathema666]

Ich werde das Panel aber wohl eher außen hinmachen, da ich es auch später nach belieben austauschen möchte. Bei der Ansteuerung (LVDS Board + Inverter) weis ich noch nicht wie ich es mache, da ich ja per HDMI von der Grafikkarte zum Controller Board ein HDMI-Kabel verbinden muss.

Werde es aber auf jeden Fall dokumentieren .
