Gigabyte B650 GAMING X AX v1.3 kein Lane-Sharing?

[BmwM3Michi]

Hallo
ich habe ein Gigabyte B650 GAMING X AX Rev.1.3 und einen 7800X3d, und möchte gerne 3 Stück M.2 SSD mit PCIe 4.0 x4 verbauen! Evtl möchte ich auch noch eine Soundkarte verbauen!
Jetzt finde ich im Handbuch keine Angabe zur Aufteilung der 4.0/5.0 Lanes! Hat das Board wirklich kein Lane-Sharing?
Ich kann also alle Slots bestücken, und die Grafikkarte wird trotzdem mit x16 4.0 versorgt?

https://www.gigabyte.com/de/Motherboard/B650-GAMING-X-AX-rev-13/support#support-manual



[duskstalker]

wenns ne pcie gen3 x1 soundkarte ist, gehts, ansonsten nicht.

die drei nvme ssds bekommst du aber ohne kompromisse unter, jeweils in dem entsprechenden nvme slot auf dem board. eine expander karte bekommst du nicht unter, weil die zwei weiteren slots nur gen3 x1 sind.

soundkarte im bedarfsfall am besten via USB.



[Ltcrusher]

@duskstalker ich bin bei der Lane Zuweisung bei den Gigabyte B650 Gaming X AX V2 nicht ganz schlau geworden bzw. habe da wohl einen Knoten im Kopf.

Läuft die Grafikkarte nicht mit x8, wenn man alle m2. NVMe nutzt?



[dr.betruger]

ChatGPT: ^^
Ja, du kannst zusätzlich eine Soundkarte im zweiten PCIe-Slot betreiben, aber es gibt ein paar Dinge zu beachten:

• PCIe x16_2 Slot (zweiter PCIe-Slot): Dieser Slot ist mit dem Chipsatz (B650) verbunden und läuft mit PCIe 4.0 x4. Das bedeutet, die Bandbreite ist begrenzt auf 4 Lanes, aber für eine Soundkarte ist das absolut ausreichend, da sie nur wenig Bandbreite benötigt.

Solange deine GPU den ersten PCIe x16 Slot nutzt und die NVMe-SSDs in den M.2-Slots stecken, wird die Soundkarte im zweiten PCIe-Slot keine Engpässe verursachen. Der Chipsatz kann genug Bandbreite für alle angeschlossenen Geräte verwalten.

Zusammengefasst:

• GPU im ersten PCIe x16-Slot (PCIe 4.0 x16) – volle Anbindung.
• NVMe-SSDs in den M.2-Slots – volle Anbindung.
• Soundkarte im zweiten PCIe-Slot (PCIe 4.0 x4) – ausreichend Bandbreite, keine Engpässe.

Alles sollte ohne Probleme funktionieren.



[duskstalker]

@Ltcrusher ne, am5 hat 28 pcie lanes, auch mit b650 chipsatz. 16 gen4/gen5 von der cpu an den ersten gpu slot, 4 gen4/5 für primäre nvme, 4 gen4 für pcie slot oder sekundäre nvme und dann noch einen m2 gen4 x4 slot via chipsatz - aber dann ist das ding proppe-voll.

siehe:

1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 25110/22110/2580/2280 SSDs:

1. AMD Ryzen™ 7000 Series Processors support PCIe 5.0 x4/x2 SSDs

1 x M.2 connector (M2B_CPU), integrated in the CPU, supporting Socket 3, M key, type 25110/22110/2580/2280 SSDs:

1. AMD Ryzen™ 7000 Series Processors support PCIe 4.0 x4/x2 SSDs

Chipset:

1. 1 x M.2 connector (Socket 3, M key, type 25110/22110/2280 PCIe 4.0 x4/x2 SSD support) (M2C_SB)

@dr.betruger in klassischer chat-gpt manier mal wieder voll daneben. das board hat nur einen x16 pcie slot mit voller anbindung und zwei gen3 x1 slots via chipsatz weiter unten. es gibt keinen x4 angebundenen slot auf dem board.

zudem würde mit einer soundkarte in einem x4 slot auf einem b650 board vermutlich der chipsatz m2 slot ausfallen.

Specs:


1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:

1. AMD Ryzen™ 7000 Series Processors support PCIe 4.0 x16 mode

Chipset:

1. 2 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_1/2)



[BmwM3Michi]

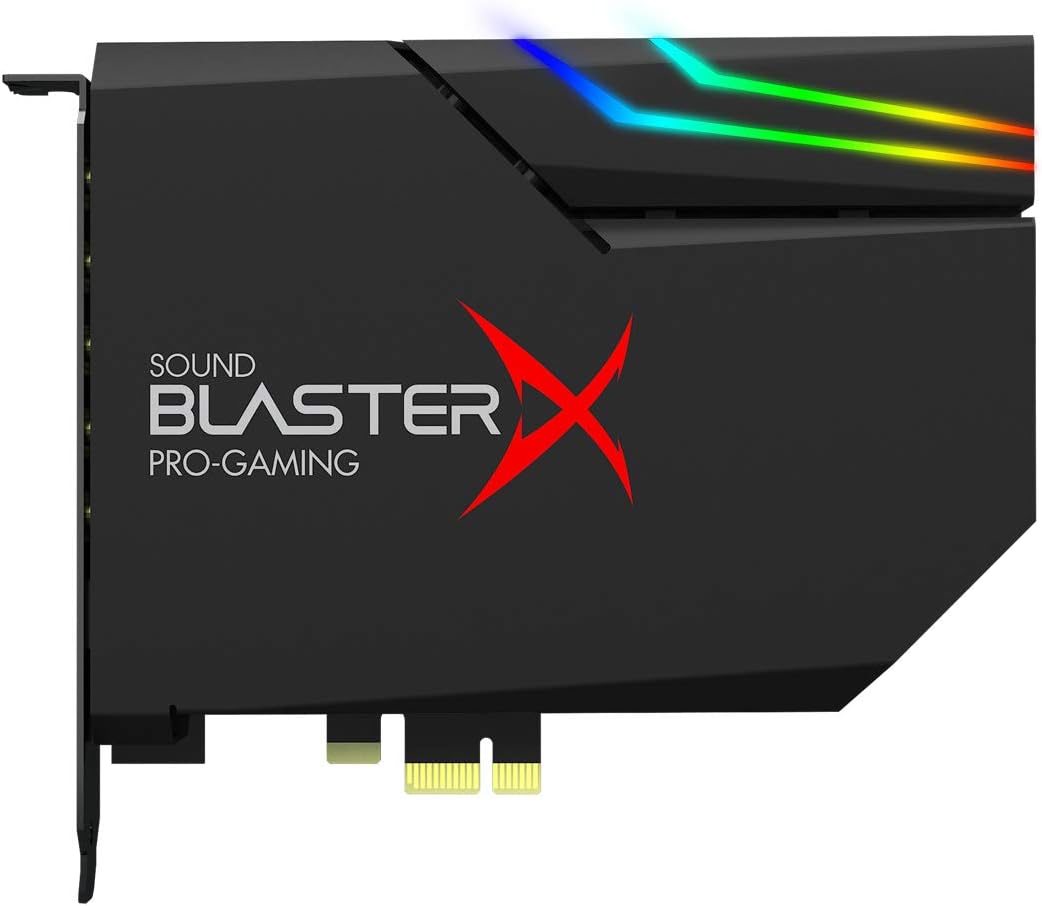

also x1 wäre diese zB. problemlos möglich?



[duskstalker]

theoretisch schon, so stehts in der beschreibung. gigabyte nennt keine beschränkungen für die zwei x1 gen3 slots.



[BmwM3Michi]

eben gefunden: https://www.computerbase.de/2022-10...650e_und_b650_fuer_die_mittelklasse_im_detail
