Gigabyte P45 DQ6 - Frontanschlüsse Audio

[ChristianHainz]

Auf meinem P45 DQ6 Board habe ich den Relatek Treiber installiert.

Wenn ich hinten was anschließe, werden die Klinkenstecker erkannt.

Allerdings die vom Gehäuse vorne nicht.

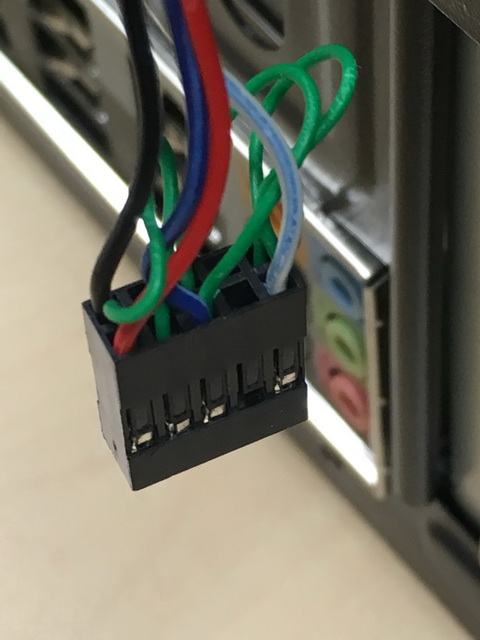

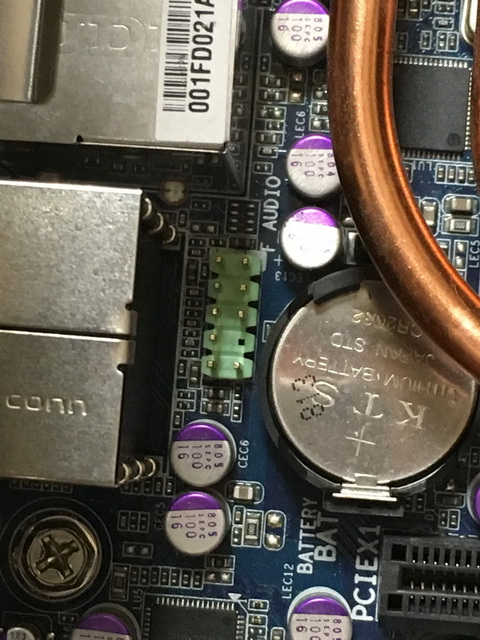

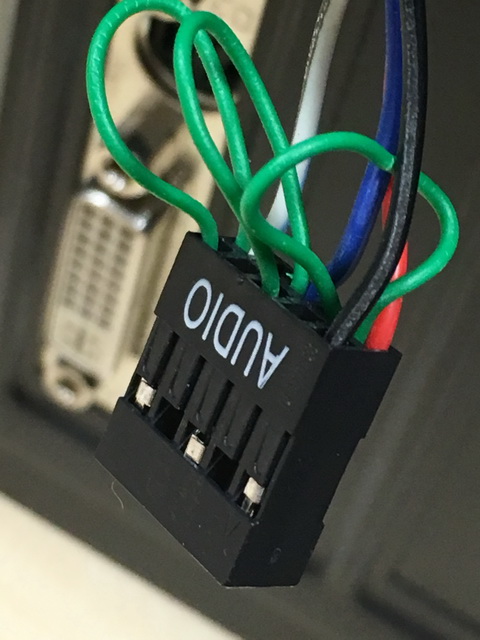

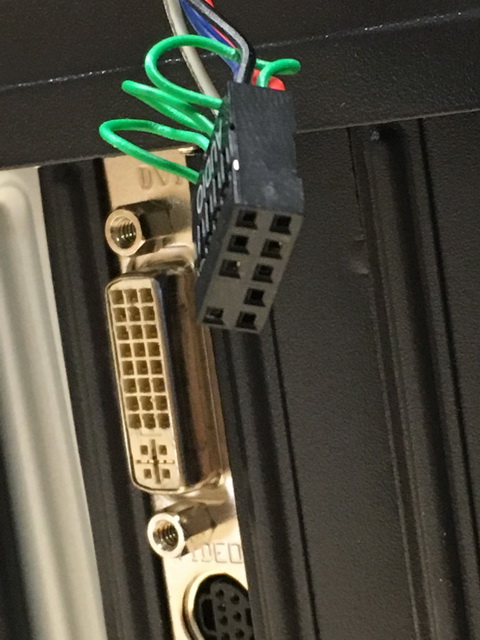

Die Kabel und die Position auf dem Motherboard sehen wie folgt aus:



Weiß jemand, warum es nicht geht?



[Smily]

Sicher, dass nicht einfach das (meist billige" Frontpanel am Gehäuse defekt ist?



[Christmasman]

kann mich Entsinnen dass die Frontanschlusserkennung bei den 775er Boards gerne mal nicht richtig ging. Man kann die Erkennung abschalten, dann wird der Frontanschluss dauerhaft mit Sound versorgt. Man hört quasi auf beiden Anschlüssen das gleiche.
Die Einstellung dafür findest im Realtek Soundmanager oben rechts wenn du auf den Schraubenschlüssel klickst.
Ansonsten sieht der Stecker so aus als könnte das noch AC97 sein. Evtl. mal im BIOS die Anschlussart umstellen. Bin mir auch gerade nicht sicher ob AC97 überhaupt sowas wie ne Anschlusserkennung hatte.



[ChristianHainz]

Ok. Werd ich mal testen.

Wußte nicht, dass ich im Bios was verstellen kann.

Vorne am Gehäuse sind ein Kopfhörerausgang und ein Microfoneingang.
Beides 3,5 Klinke.

Die Anschlusserkennung hinten geht.

Wenn ich das was einstecke, kommt das Pop-Up das mich fragt, was ich gerade angesteckt habe.



[riff-raff]

Im Bios kannst du da nicht viel machen: Azalia on/off/auto, wobei auto für die Verwendung externer Soundkarten gedacht ist.
Bei meinem P45-UD3P war der Front-HD-Audio ein einfacher Durchschleif, ergo Headset dran -> Boxen aus. Deshalb hab ich mir anno dazumal ein USB-Headset mit separater Soundkarte besorgt.

Kannst ja mal versuchen hinten ein einfaches Kopfhörerpaar anzuschließen falls vorhanden und dann vorn das Headset dran, ob dann eine Erkennung funktioniert.



[ChristianHainz]

Gibts ein Adapterkabel von dem HD Audio auf das AC97 vom Gehäuse?

Ich glaube inzwischen auch, dass es ein AC97 ist, am Gehäuse und das Board HD Audio hat.



[BlubbsDE]

Kann man eigentlich im Bios umschalten, ob der Header als HD-Audio oder AC-97 beschaltet werden soll.

Ergänzung:

Anleitung Seite 29

http://download1.gigabyte.eu/Files/Manual/motherboard_manual_ga-ep45-dq6_e.pdf

Eine falsche Konfiguration und Anschluss des Headers kann den Audio Out Port auf dem Board kaputt machen.



[ChristianHainz]

OK.

Hinten habe ich ja viele Ausgänge.

Ich brauche zum auflegen hinten einen Line Out und vorne den Kopfhörer zum vorhören.

In der Englischen Datei von dir, verstehe ich das so, dass beide Anschlüsse dann gleich behandelt werden. Vorne und hinten.

Müsste aber trotzdem gehen, oder?

Ergänzung (5. April 2016)

OK. Habs getestet.

Läuft!

Vielen Dank Blubbs
Das mit der Anschlusskennung für die Frontanschlüsse ausschalten war der entscheidende Hinweis.

Das habe ich jetzt gemacht und die beiden Anschlüsse werden aktiv.
