GPU Sicherung identifizieren

[Moh_9999]

Servus,

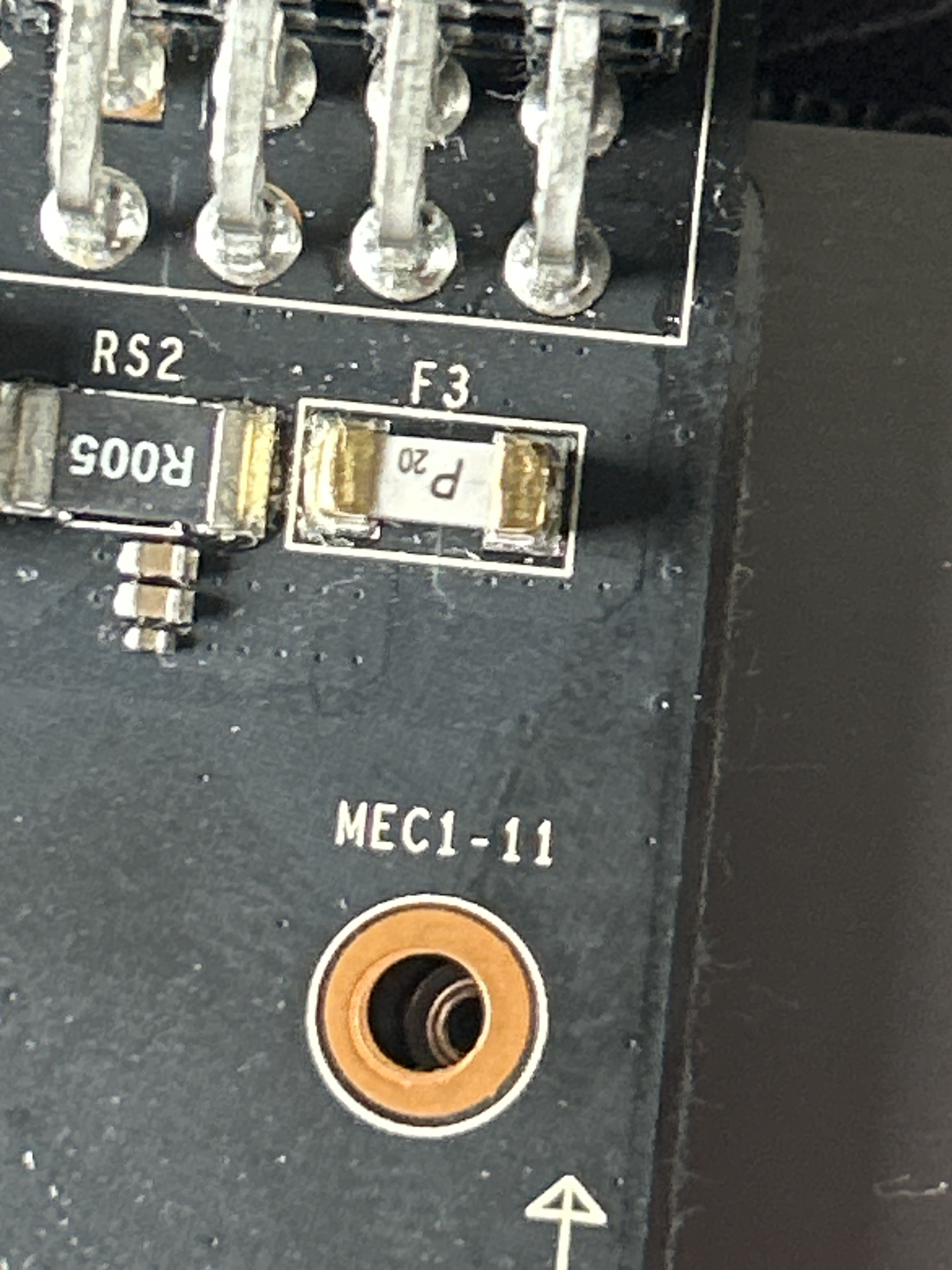

Könnte jmd mir sagen was das für eine Sicherung ist? Und wo ich die kaufen kann?

Ich habe einen englischen Beitrag und die sagen es handelt sich um 20a Smd sicherung von littlefuse.

Diese Sicherung ist durch und der Strom fließt gar nicht in die GPU. Es handelt sich um eine gtx 1660 super von msi

Vielen Dank für eure Hilfe



[Drewkev]

Es handelt sich um eine gtx 1660 super von msi

Welche?



[Moh_9999]

Wo p20 drauf steht und in der Mitte weiß ist



[Skudrinka]

Wo p20 drauf steht

Welche Karte meint er..



[JoeDante]

Ähm, die Sicherung ist ja vermutlich nicht ohne Grund durch.
Solltest du nicht erst den Grund dafür suchen, warum es die Sicherung erlegt hat?



[Moh_9999]

Welche Karte meint er..

Msi GTX 1660 super Gaming X 6gb



[ghecko]

Gibt es einen spezifischen Grund warum die Sicherung durch ist? Hast du sie durchgemessen?

Wenn du löten kannst:
https://www.amazon.de/teile-Goldfuß...9664&sprefix=20+a+smd+fus,aps,145&sr=8-3&th=1



[Moh_9999]

Ähm, die Sicherung ist ja vermutlich nicht ohne Grund durch.
Solltest du nicht erst den Grund dafür suchen, warum es die Sicherung erlegt hat?

Das stimmt. Hab ich auch gemacht. Ich hab nix auffälliges gefunden und ich hab alles auf Kurzschluss überprüft da war nix.



[Ponderosa]

Und der fehlende Abstandshalter?
Sind andere an den korrekten Orten verbaut?



[Moh_9999]

Gibt es einen spezifischen Grund warum die Sicherung durch ist? Hast du sie durchgemessen?

Wenn du löten kannst:
https://www.amazon.de/teile-Goldfuß-1808-Ultraschnelle-Sicherungen-1808-20A/dp/B09NSRZDVK/ref=sr_1_3?__mk_de_DE=ÅMÅŽÕÑ&crid=3CHNXDU61TDT7&dib=eyJ2IjoiMSJ9.VaUB-FIyCH3RTdFuAzxM_vn60WCPg4BDzKKtsc_XCNvRavYFEQl9XU8XJ8ZcjAL9O47Gkc6B0ljhvAIQUQa6oDHSGcmsYWqpifiLMfrf4vAiqb0JvvrlGixyWCH58tlfRzaBs_odfaoarKovjkcEUO2MbPvFccb8Y0W7Vf0FjOe-sCbB3FXi95OsMl0wwmSC5UYmddZreUXvNZ_6MP7zOKJW1gelgq43jaOEaFVPEQHNEfVjNAvrAjy_vNUkurYj-4C4vN527h789I7a2Q5EqhMzryGweTrdmyBupq3avQ4.Q-on0cj7Awq_I7vYpfYQS6ZipOmHAT0_KI9OZVHHx-0&dib_tag=se&keywords=20+A+SMD+fuse&qid=1723049664&sprefix=20+a+smd+fus,aps,145&sr=8-3&th=1

Ich hab kein Grund dafür gefunden. Die Grafikkarte habe ich als defekt auf Kleinazeige gekauft.



[ghecko]

Die Grafikkarte habe ich als defekt auf Kleinazeige gekauft.

Dann mess mal die Seite der Sicherung die Richtung VRM geht gegen Masse. Wenn du da nen Kurzschuss hast, kannst du dir die Sicherung sparen.



[Moh_9999]

@ghecko Ne da ist alles in Ordnung. Kein Kurzschluss



[JoeDante]

Naja... Versuch ist es wert.



[Mojo1987]

Typischerweise knallts die Sicherung durch wenn einer der VRMs die besten Tage hinter sich hat. Das kann man manchmal sehen, manchmal auch nicht, aber wenn man entsprechend durchmisst sollte sich der finden lassen.
Es ist nicht unüblich das die VRMs bei Grakas irgendwann den Geist aufgeben.

Zum Spaß geben diese Sicherungen eigentlich nie auf. Das ist vermutlich vergebene liebesmüh das zu tauschen wenn man nicht super Easy dran kommt.



[Masterchief79]

Drain-Pins der Mosfets durchmessen. Die sollten je nach Typ bei mindestens 10KOhm - mehreren Megaohm Widerstand liegen. Wenn einer aus der Reihe fällt, ist der Mosfet Schuld. Ansonsten kann auch die GPU, der Speichercontroller oder ein Speicherchip durch sein. Was für Durchgangswiderstände haben die verschiedenen Rails?
Sicherungen gehen üblicherweise nicht einfach ohne Grund kaputt.

Edit: Ich hab eine RTX2060 mit einem sehr ähnlichen PCB und da ist immer eine der vier GPU Power Stages durchgeknallt. Sogar nach 3x tauschen immer noch. Hab die Karte dann als Spender verwendet.
