Große PDF´s öffnen - GPU statt CPU berechnen lassen - Komprimieren

[RAMSoße]

Hallo Zusammen

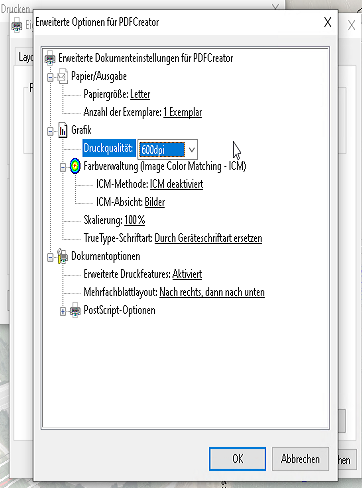

Sicher kennen viele das Problem, wenn man mit CAD arbeitet, eine PDF ausgibt und diese zig 100te MB groß werden. Zum einen würde mich interessieren welche Einstellungen ich vornehmen muss, um diese beim Drucken mit dem PDFcreator auf ein paar MB zu schrumpfen? DPI Einstellung von 600 auf 96 z.B. hat nichts genutzt.

Eine weitere Frage ist die, dass ich feststellen kann, dass beim öffnen und konvertieren die CPU benutzt wird. Kann man das irgendwie auf die GPU umstellen.

Ich lasse noch wissen, dass ich nicht viel weiß

Besten Dank



[honky-tonk]

CAD arbeitet

es gibt ja mehr als ein CAD tool...welches ist es denn?

Eine weitere Frage ist die, dass ich feststellen kann, dass beim öffnen und konvertieren die CPU benutzt wird. Kann man das irgendwie auf die GPU umstellen.

soweit ich weiß eher nicht

um einen würde mich interessieren welche Einstellungen ich vornehmen muss, um diese beim Drucken mit dem PDFcreator auf ein paar MB zu schrumpfen?

ist die frage, ob das vektor grafiken oder pixel grafiken dort drin sind. pixel grafiken kannst du schrunpfen, vektor ist quasi schon komprimiert



[SpamBot]

diese zig 100te MB

Kenne ich tatsächlich nicht, habe hier oft Zeichnungen mit A0 x 7 Metern mit mehreren Seiten und die haben eher so 30 MB.

Ist da eine abgefahrene DPI eingestellt oder warum sind die so groß?

Ergänzung (5. Mai 2022)

Bzw. Ja ich kenne sowas, wenn man mehrfach konvertiert kommt oft absoluter scheiß raus, also von CAD zu Format XYZ zu PDF...



[SI Sun]

In Adobe PDF kann man die Datei mit "Speichern als" oder "Exportieren als" via "mit reduzierter Größe speichern" stark verkleinern.
Aus einer 100 MB Datei könnte eine ca. 20 MB Datei entstehen.

So habe ich erfolgreich PDF Dateien mit > 1 GB auf wenige hundert MB verkleinern können.
Die Reduzierung der Qualität ist allerdings sichtbar.

Edit:
Tutorial (mit Video): https://helpx.adobe.com/de/acrobat/using/optimizing-pdfs-acrobat-pro.html

Entsprechend kannst du nach ähnlichen Begriffen zu deinem PDFCreator suchen.



[SpamBot]

Ansonsten einfach Mal die PDF Einstellungen des nicht genannten CAD System durchgehen. Vielleicht ist hier irgendwas falsch eingestellt.



[wern001]

je nach Programm wie das pdf erstellt wurde, ist die fertige pdf unterschiedlich groß.
der adobe acrobat macht deutlich kleinere pfds als der pdf creator bei gleicher qualität.
es gibt auch pdf erzeuger die speziell auf CAD ausgelegt sind. z.B https://www.cad6.com/d/cad6pdf.htm



[RAMSoße]

danke für Eure zahlreichen Antworten

Es handelt sich um Programme wie z.B. RIB iTwo - ich schaue mir das gleich nochmal genauer an. zum exportieren nehmen wir einfach nur Drucken -> und dann PDFCreator. Das Programm selbst, kann keine PDF´s generieren.

Die Einstellmöglichkeiten bei diesem Druck greifen nicht bzw. sind sehr gering



[wern001]

also bei worddateien mit ein paar grafiken ist der acrobat pdf drucker um ca 75% kleiner als der pdf creator drucker



[RAMSoße]

mhh der ist augenscheinlich nicht in der Virtualisierung. Kommt aber auf die "haben"-Liste



[wern001]

der wird mitinstalliert wenn man die vollversion von adobe acrobat dc installiert.
hast Du dir schon die demoseite von dem cad pfd angeschaut?
https://www.cad6.de/files/MKCAD6-PDF-Template.pdf
Vor allem ist diese PDF nur 1,3 MB groß

diese PDFs bieten auch auf 44" Plotter eine beeindruckene Qualität



[SpamBot]

600dpi ist auch reicht hoch, mir reichen da eigentlich 150 bis 200 dpi



[RAMSoße]

600dpi ist auch reicht hoch, mir reichen da eigentlich 150 bis 200 dpi

das stimmt natürlich. wird auf 96dpi umgestellt, hat das (warum auch immer) keine Auswirkungen)



[wern001]

Das kommt darauf an wie PDFs erstellt werden. Da wird nur die auflösung des PDF geändert.
Ich schätze da wird "nur" ein Bild in das PDF eingebettet. Dieses Bild wird mit der PDF-Auflösung aber nicht geändert.
Beim Acrobat PDF-Drucker kann man auch die qualität dieser Bilder verändern.

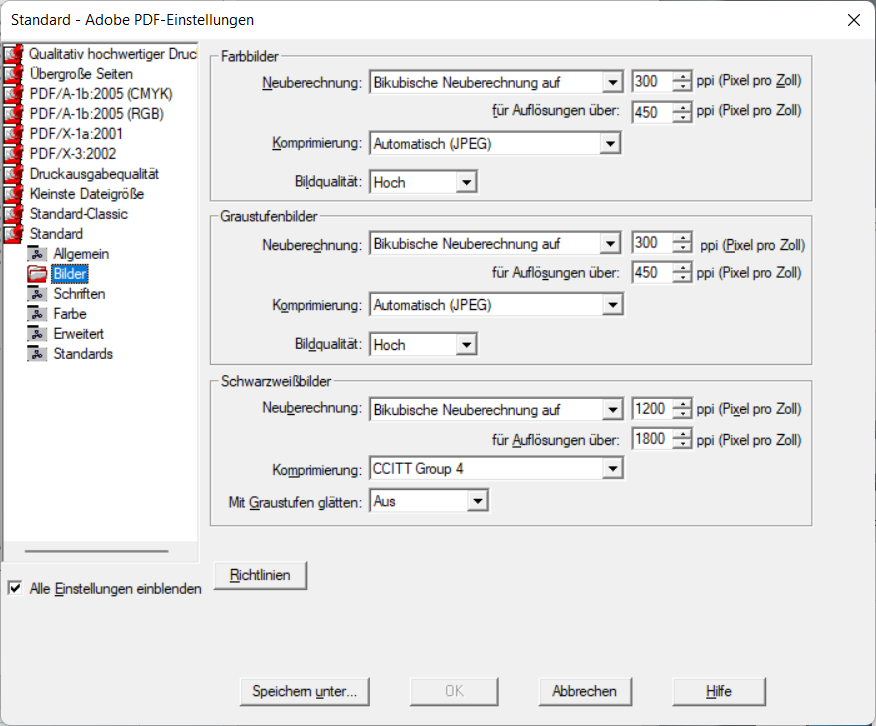

Das drucker-/eigenschaftenmenü von Acrobat sieht so aus

Ich weiß jetzt nicht was für für CAD-Zeichnungen ihr hab. Aber ich kenn etliche die "drucken" die als SW-TIF aus. Sind dann Bilder mit 5-7000 Pixel Kantenlänge



[SpamBot]

SW-TIF

Grausam! Bekommen regelmäßig solche TIF Zeichnungen, PDF ist deutlich besser, flüssiger, schneller und man kann auch ordentlich Kommentare und Anmerkungen einbringen.

Jedes Bildbearbeitungsprogramm, Bildviewer ruckelt extrem bei diesen TIF Zeichnungen. Bzw. wird das Bild beim schieben und zoomen ständig neu aufgebaut. Und das läuft auf meiner Workstation mit extrem potenter CPU und RTX Quadro schon so schlecht....

Vermutlich ist die TIF Datei immer noch besser als ein 300 MB PDF...

Ergänzung (12. Mai 2022)

5-7000 Pixel Kantenlänge

So ein Zeichnungsblatt A0+ habe ich hier, das sind dann 26000x6622. Die Datei ist winzig, aber die Auflösung sieht eher nach Pixelmatsch aus, dafür läuft die Datei aber recht flüssig )



[RAMSoße]

Ich werde mir das ganze in unserem Programm mal ansehen und dann berichten. Danke geht an Euch
