GTL Spannungen richtig setzen / Was ist die Clock Skew?

[HerrKommilitone]

Hallo community,

ich bin in einer vielzahl von Beiträgen auf das richtige setzen der GTL Spannungen und anpassen der CPU Clock Amplitude, bzw. CPU Clock 0/1 Skew aufmerksam geworden.

Leider kann ich keine Eindeutige Formel finden (kla weiss ich schon, dass mal die auch austesten soll) wo ich meine Werte einsetzen kann?

e7300 / T2RS plus
Vcore: 1,392 drooped: 1,360
VTT: 1,22V ausgelesen: 1,200V....zum einen.

GTLs stehen jetzt gerade
0/2 : 0,63X
1/3 : 0,63X
NorthB. GTL: 0,61X (bei dem T2RSp lassen sich keine mV einstellen)

Welche GTL sollte ich bei diesen Werten wählen?


-------------

Was stellen die CPU Clock Amplitude und die CPU Clock Skew 0 und 1 an?



[dAv3.b]

die GTLs halten dein Board/CPU bei hohem FSB stabil, sowie die Skews ...
die Skews sollten ab einem FSB von 450-600MHz eingesetzt werden ... je nach Board/CPU stellst du die Skew 0 für CPU auf 100ps- 200ps ein. Die Skew 1 ist für die Northbridge!
bei der CPU Clock Amplitude ist ein optimaler Wert von 700mv/800mv



[HerrKommilitone]

Bin gerade bei billigen 407 Mhz.... also die Amplitude bei 800mv belassen. Und die Skews können also bei 0 pico Sekunden bleiben?

Die Serienwerte der GTLs sind die oben genannten, hier brauche ich also auch nichts verändern? Sind die Serienwerte denn schonende? Oder kann ich wo noch was runternehmen?

Das System ist 24h Prime und 20x LinX AllRam stable.



[FooFighter]

Hi!

Die GTL´s kannst Du durchaus absenken. Bis auf 0,61 können die beiden CPU relavanten GTLs durchaus runter. Die NB relevante geht vll sogar bis auf 0,57 runter. Aber auch hier ist testen uns ausprobieren angesagt.

Die VTT kannst Du ggf. auch absenken. Das Board legt hier default 1,2xV an. Die Dual Cores fühlen sich bei 1,14V bis 1,20V am wohlsten.

Dich mal des weiteren freundlich an den Sammelfred verweis https://www.computerbase.de/forum/t...party-dk-p45-t2rs-t3rs-plus-intel-p45.582411/. Da tummeln sich ausser dAv3.b noch mehr Leute, die sich ein wenig mit dem Board befassen.



[dAv3.b]

Bin gerade bei billigen 407 Mhz.... also die Amplitude bei 800mv belassen. Und die Skews können also bei 0 pico Sekunden bleiben?

Die Serienwerte der GTLs sind die oben genannten, hier brauche ich also auch nichts verändern? Sind die Serienwerte denn schonende? Oder kann ich wo noch was runternehmen?

Das System ist 24h Prime und 20x LinX AllRam stable.

hiho ...
bei 400FSB kannst du die Skews auf 0 belassen und die CPU Clock Amplitude kannst auch auf 800mv lassen ... ich werde noch die Tage die Amplitude auf 700mv senken und schauen was es für auswirkungen hat.

wenn deine VTT bei 1.2v steht, sollten die GTLs unter 0.63 sein ... musst halt testen!
meine z.b. sind bei 0.6225 und die NB GTL liegt bei 0.66!

edit:
andere Frage:

Weche Systemkomponenten haste denn? Welchen FSB willst du erreichen? Hast du das DFI DK oder das UT? Wäre schon, wenn du eine Signatur anfertigen würdest, in der dein System aufgelistet ist, wie z.b. meine



[HerrKommilitone]

^^ Gerade erledigt.
DFI DK P45 T2RS+ | e7300 M0@3.66Ghz 24/7 407x9 | Scythe OrochiB | HD4850 512MB (Accelero S1) | 4xHDDs (1.5TB) | 4GB OCZ Reaper PC6400 CL4 | Corsair HX520w |

----

Also die Amplitude habe ich auf 800mV gesenkt und die Skews bei null belassen. LinX bestanden - wie als wenn nikkes gewesen wäre.

Mit dem GTLs werd ich gleich mal testen, ich meine, dass die nächste Stufe 0,61x sein müsste. Sollten beide GTL's nahezu identlisch sein? Also je niedriger die GTL's, desto schonender?

Ich hatte immer wieder von einer Formel, bzw. Tabelle gelesen, an denen man das ausrechnen könnte.

Ergänzung (14. Mai 2009)

So, hab noch mal nen bisschen rumgetestet.

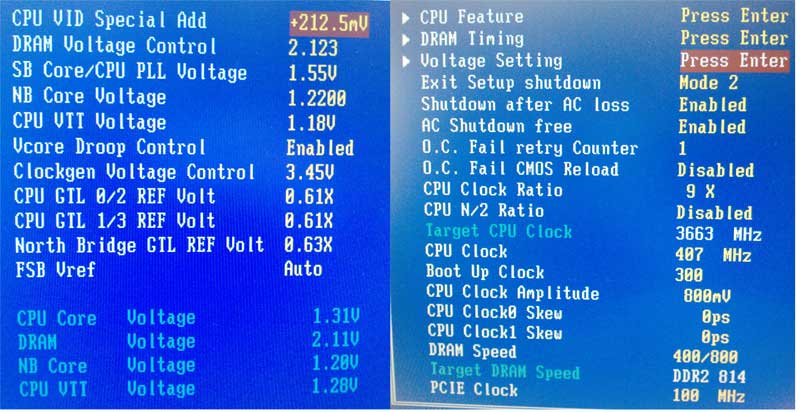

Die Kiste steht jetzt: siehe Anhang.

Bis dahin hatte ich die GTLs auf 61, 61, (NB)63 senken können, jedoch nur mit 1,220V NBcore Voltage. Stable. Wenn ich Performance LVL 9 auf den DRAMS fahren will, geht das leider nicht mit weniger.

Darauf hin habe ich versucht die CPUVore von 1,376V auf 1,360V (schon gedroopte Werte) zu senken. Leider nichts machen können.

- Mit der herraufsetzung der VTT von 1,18V auf 1,30V bestand er zwar nun wieder die hälfte der LinX Tests, aber stable war das ganz nicht. Auch die Amplitude auf 1000mV und GTLs von 67, 67, (NB) 67 haben leider nichts mehr ändern können.

Ist der A***h also ab?...Sag man so...:-) Oder hab ich was übersehen? Kann ich noch was testen um die 1,360V stable zu bekommen?

Ich meine, die geht GERADE noch als 24/7 Voltage durch, jedoch freuen würds mich schon...



[dAv3.b]

# Multiplikator runter 400x6 > CPU wird dann als Fehlerquelle ausgeschlossen
# Amplitude auf 800mv
# CPU GTLs 0.63 / 0.67
# VTT 1.12 - 1.15 ... 1.18 sind für 400FSB zu viel
# vNB 1.2 ... vorerst

und benutze lieber Prime95



[HerrKommilitone]

# Multiplikator runter 400x6 > CPU wird dann als Fehlerquelle ausgeschlossen
# Amplitude auf 800mv
# CPU GTLs 0.63 / 0.67
# VTT 1.12 - 1.15 ... 1.18 sind für 400FSB zu viel
# vNB 1.2 ... vorerst

und benutze lieber Prime95

Als Fehlerquelle ausgeschlossen? Ok, also der Rechner ist jetzt bei 3,66Ghz, also quasi genau einen Ghz übertaktet. Nice. Geht also. Deswegen Fehlerquelle?!

Nur halt die Vcore wäre noch besser, wenn die Intel spek bleiben würde. 1,360 halt :-)

Oder meinst Du, ich solle die 1,360 Volt bei:
# Amplitude auf 800mv
# CPU GTLs 0.63 / 0.67
# VTT 1.12 - 1.15 ... 1.18 sind für 400FSB zu viel
# vNB 1.2 ... vorerst
testen?

Ergänzung (15. Mai 2009)

-----

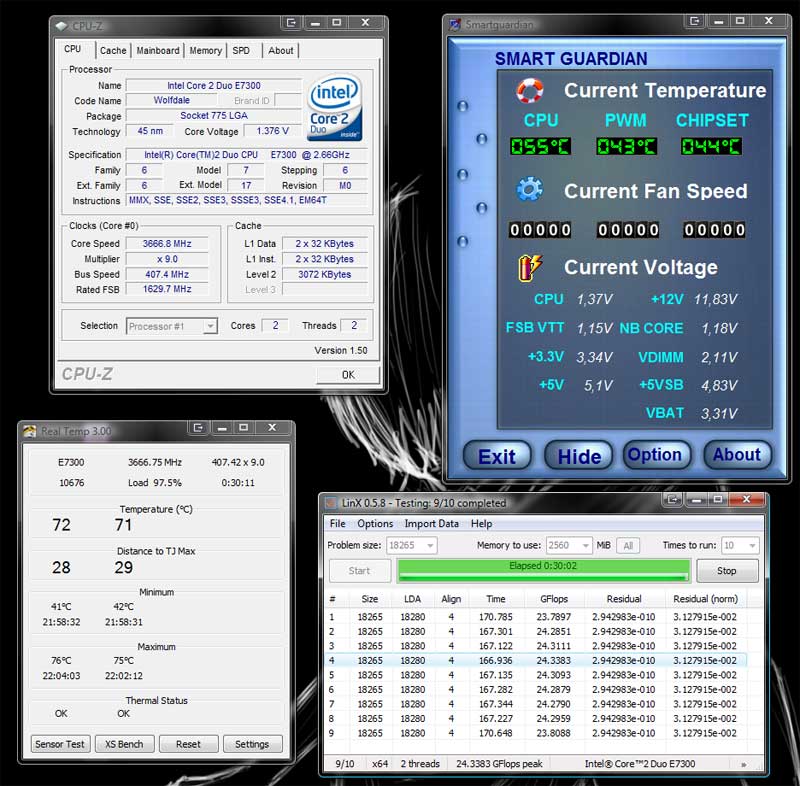

So siehts aus: Bedenkt, dass die Temps unter LinX ganz normal sind.



[dAv3.b]

um Boardspannungen zu testen, sollte der Multiplikator gesenkt werden
vielleicht kannst du VTT und vNB noch senken



[HerrKommilitone]

vNB hab ich gerade durch.

Nur eine V.Stufe weniger und der macht die 4/4/4/15 Performance LVL 9 mit den Rams nicht mehr mit :-( Schade eigentlich.

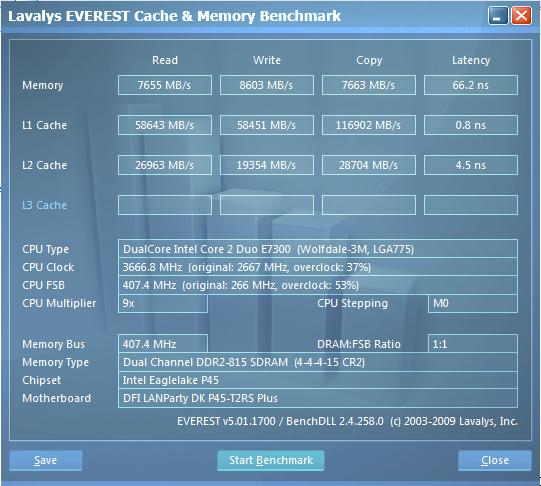

Guckt Du mal Anhang...gehen die Werte mit den Takten überein?

Was meinst Du denn zu der Vcore 1,392V --> drooped 1,376V. Intel schlägt eine in Ihrem Datenblatt von 1,3625V max vor....:-)....24/7 versteht sich.

Ich denke, ich komme so langsam zum ende



[metallica2006]

Moin,

E7400 @ 3,8GHz
FSB 400
PL 8
DDR2 800 4-4-4-12
1,3V Vcore
63x 63x 63x GTLs
VTT 1,12V
nVB 1,17
Ram 2,1V

joar

also dein setting ist noch ausbaufähig denke ich...



[HerrKommilitone]

Moin,

E7400 @ 3,8GHz
FSB 400
PL 8
DDR2 800 4-4-4-12
1,3V Vcore
63x 63x 63x GTLs
VTT 1,12V
nVB 1,17
Ram 2,1V

joar

also dein setting ist noch ausbaufähig denke ich...

Ist das dein 24/7 stable setting? 3,8 packe ich auch...nur eben nicht 25 mal LinX....:-(



[FooFighter]

Hallo HerrKommilitone!

Welche FSB-VRef benutzt Du? Auto? Die könnte Dir durchaus helfen, die Spannungen noch ein wenig senken zu können.



[metallica2006]

Ist das dein 24/7 stable setting? 3,8 packe ich auch...nur eben nicht 25 mal LinX....:-(

jop das ist mein 24/7 setting

hab die FSBvref auf 2B

kannste ja auch mal in der richtung was testen

hilft



[HerrKommilitone]

Die FSBref macht nochmal genau?

SOBALD es wieder etwas kühler ist, , will ich gleich mal wieder was benchen...wäre da ZUUUUU GEIL, wenn da noch was geht.



[FooFighter]

Die richte FSB vRef hilft VTT und vNB zu senken. Passende FSB vRef & VTT/vNB = lauffähig.



[2Sharp4U]

Ähm wo fängt man denn am Besten an mit der FSB vRef?
Bei 22 oder bei 2E?

Hatte meinen Rechner seit Februar ohne Probleme am laufen und jetzt zickt er auf einmal rum.
Also fang ich nochmal von vorne an, alles auszuloten.
Anfangen tue ich grad mit dem Ermitteln der FSB 500 Settings.

Bin jetzt hier:

FSB: 470
CPU GTL 0/2: 0.67 (Standard)
CPU GTL 1/3: 0.67 (Standard)
NB GTL: 0.63
vNB: 1.1825 (Standard)
VTT: 1.24 (Standard)
VCore: +12.5 (Damit es nicht auf AUTO steht)
Multi: 6

RAM: 5-5-5-15
All Precharge to Act: 6
Ref to Act Delay: 45
Performance LVL: 10

Zu meiner Vorgehensweise:

Ich erhöhe nach und nach den FSB und teste dann mit Prime LARGE. Sobald Fehler kommen bzw. BSODs ändere ich den NB GTL und belasse die vNB auf Standard. Ist das so richtig, oder sollte man erst an der Spannung spielen? Nee oder.

Wenn ich bei 500 bin fang ich mit der CPU an. Dort braucht man ja dann nur noch am CPU GTL spielen und der VCore oder?

Danke schon mal.

MfG
