Hauptplatine I Pad Air. Frage zu Kratzer und lightning connector.

[fliesenjohanna2]

Hallo,
Ich habe heute versucht mein I Pad Air zu reparieren, da es nicht mwhr geladen wird. Ich hab den lightning connector entfernt, leider nicht professionell. Jetzt sind ein paar Kratzer auf der Hauptplatine (unter dem lightning connector Anschluss) und den Anschluss des lightning connectors bekomm ich nicht richtig sauber.
Sind die Kratzer schlimm oder nicht?
Was kann ich mit dem lightning connector machen?
Ich würde mich sehr über eure Hilfe freuen
LG



[ghecko]

Also mir fallen da weniger die Kratzer, eher die komplett abgerissenen Pads auf. Da wirst du jedenfalls nichts mehr anlöten können. War es denn nötig das Ding zu entfernen um es zu reinigen?



[KnolleJupp]

hab den lightning connector entfernt, leider nicht professionell

Nicht professionell? Nichts für ungut, aber das sieht ehr so aus als hättest du die Platine einfach mit Schwung rausgerissen...
Der Anschluss ist auf jeden Fall im Arsch.



[Novocain]

Autsch! Das wird ne fiese Arbeit, insbesondere bei der Vorarbeit.



[fliesenjohanna2]

Könnte man die Reste noch irgendwie entfernen oder den Anschluss säubern?



[ghecko]

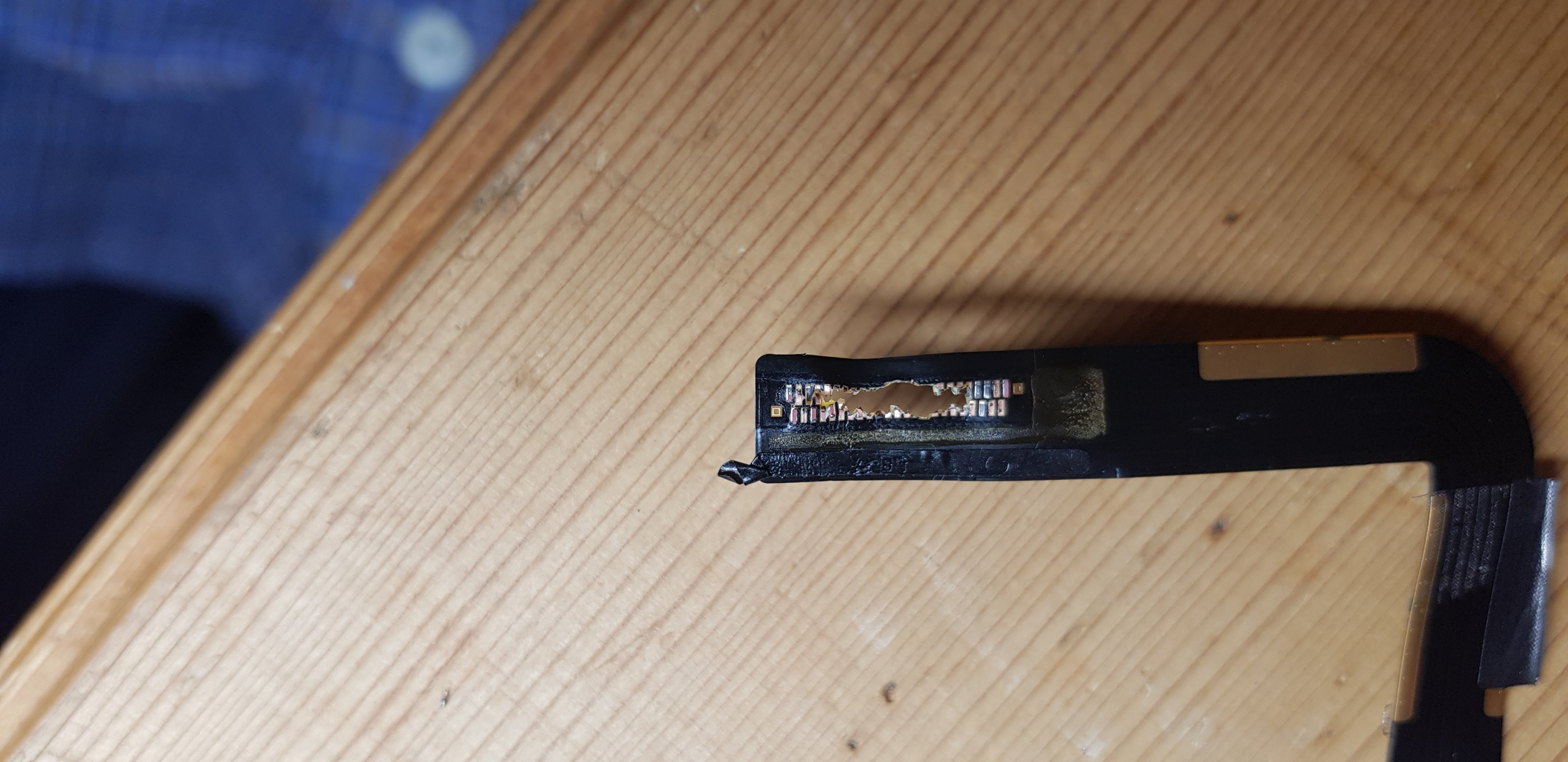

Mach mal ein Foto von dem, was du da entfernt hast. Es ist schwer nachzuvollziehen, was du da gerade versuchst zu tun.



[fliesenjohanna2]

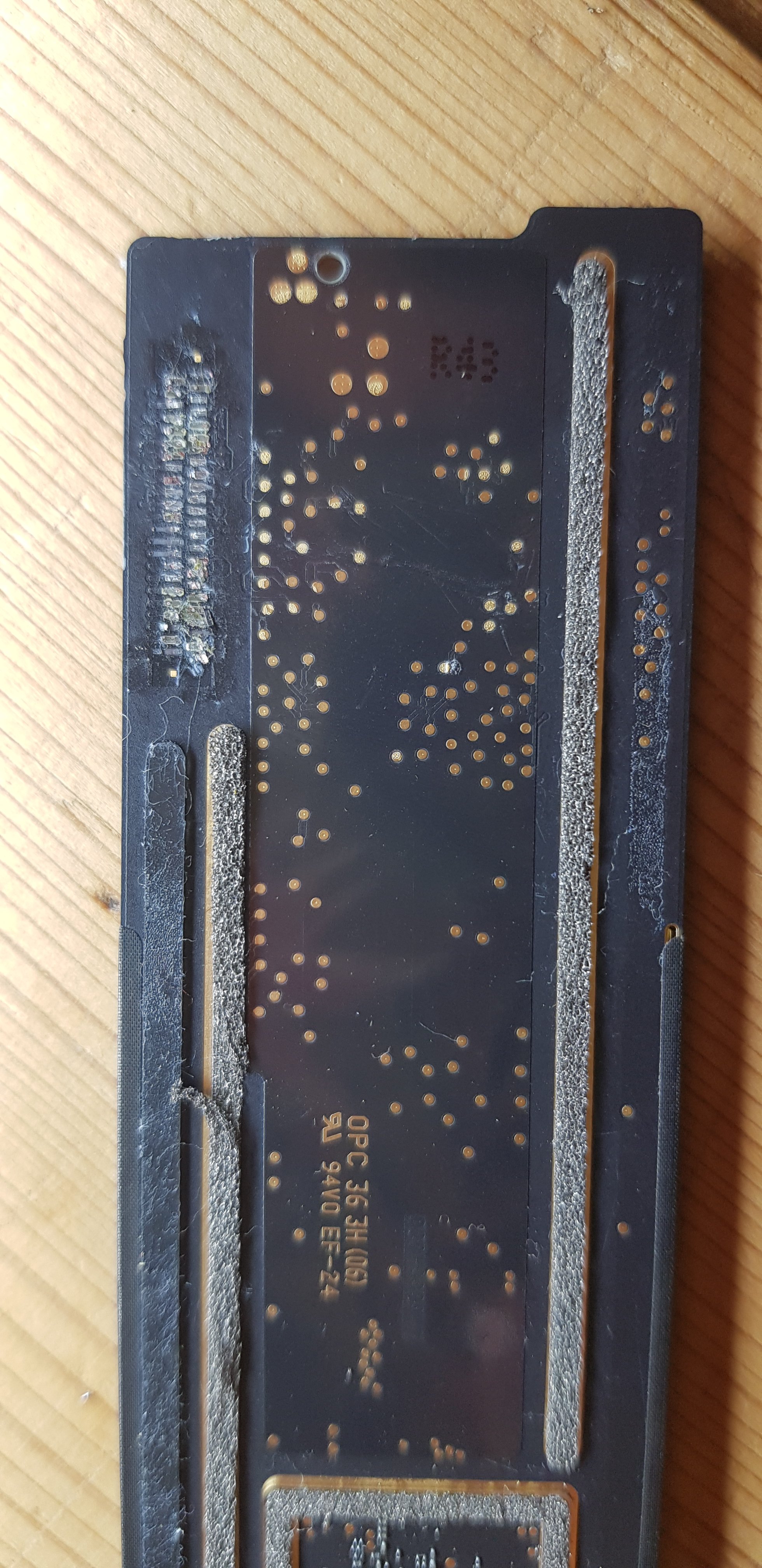

Sieht übel aus. Das I Pad lag schon 2 Jahre kaputt in meiner Schublade, deswegen dachte ich ich versuch es mal und wenn es nicht funktioniert ist es auch nicht so schlimm. Aber es wäre natürlich toll wenn es klappen würde



[KnolleJupp]

Jetzt mal ganz ohne jeden Scheiß und ohne jeden Vorwurf:

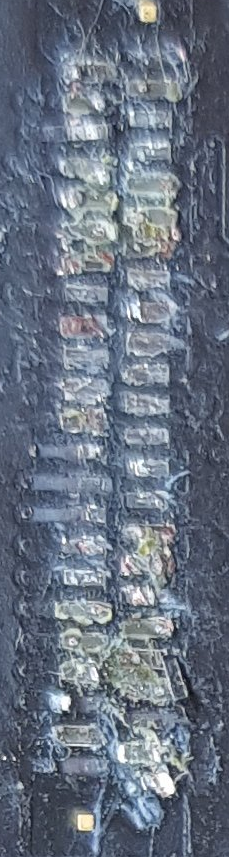

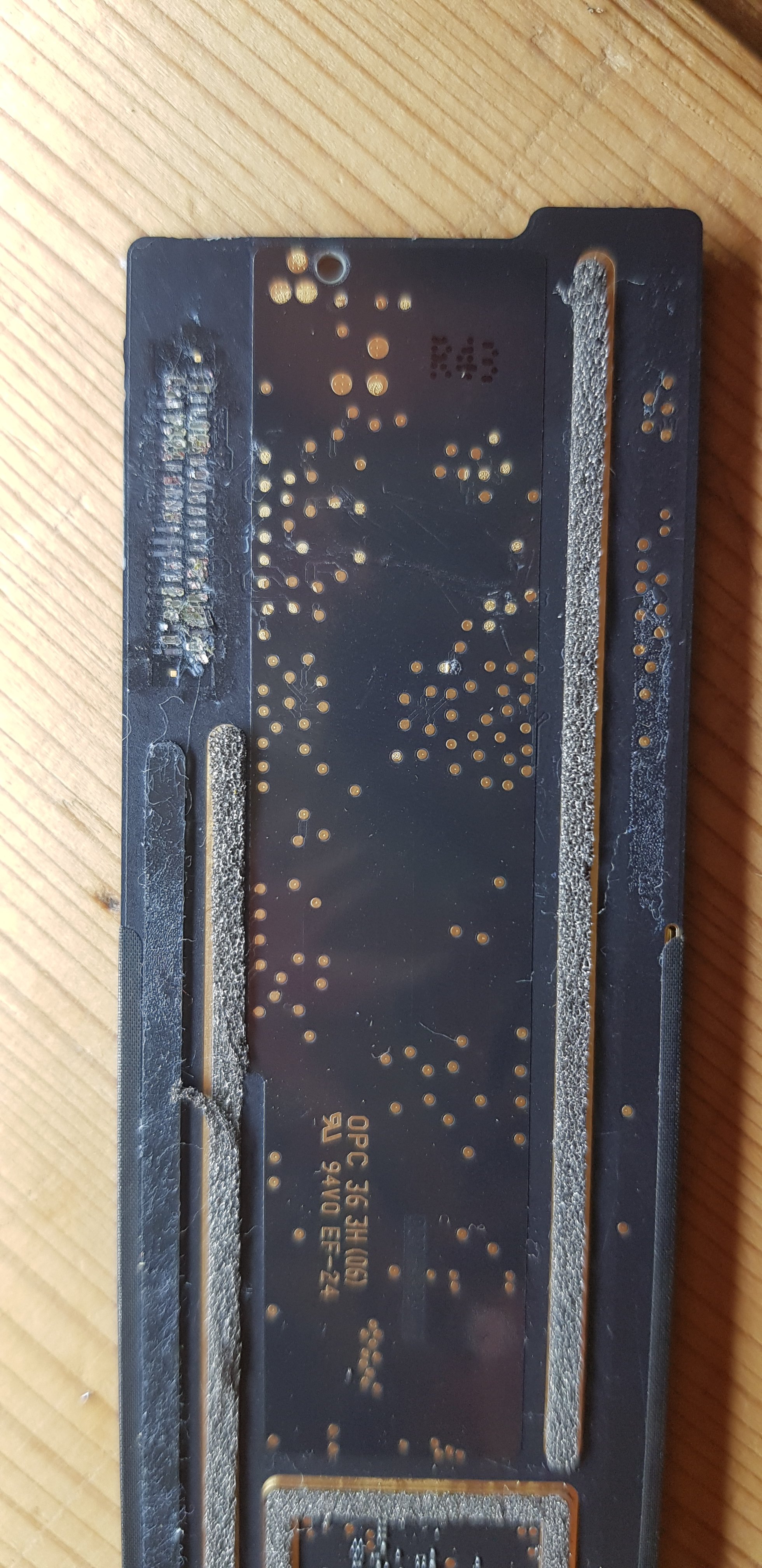

Schau dir das letzte Bild nochmal mit gesundem Menschenverstand an.
Was willst du da dran bitte "reparieren"? Das Ding ist komplett zerstört...



[M-7MkF7-D]

Was kann ich mit dem lightning connector machen?

Recyclen lassen...

Darf man fragen, was du für Equipment und Erfahrung hast?



Nur falls man sich für das Thema interessiert:
https://www.youtube.com/user/rossmanngroup



[fliesenjohanna2]

Absolut keine Erfahrung. Lötkolben, pinzetten, Schraubenzieher usw.



[Novocain]

Gutes Flussmittel, gute Entlötlitze nen guten Lötkolben, Isopropanol - so könnte man es reinigen. Wie es darunter ausschaut muss man dann gucken. Ne neue Buchse verbauen wirst du mit dem Equipment aber noch nicht.



[fliesenjohanna2]

Okay dankeschön ich versuch es mal



[Fujiyama]

Es hätte möglicherweise schon gereicht den Lightning Anschluss mit einem dünnen Gegenstand zu reinigen, der verstaubt/verdreckt mit der Zeit durch das ein/ausstecken.



[fliesenjohanna2]

Habe ich schon mehrmals versucht ging aber nicht



[Novocain]

Vor dem Versuchen, bitte weiter informieren und vor allem unbedingt die Warnhinweise auf den jeweiligen Produkten beachten!



[M-7MkF7-D]

Nunja der Enthusiasmus in Ehren und jeder muss ja mal anfangen und das PAD ist ja eh schon abgeschrieben.
Aber ohne Erfahrung/ruhige Hände und vernünftige Ausstattung (deren Anschaffung wahrscheinlich den Wert des PADs weit übersteigt) wirst du Mikroelektronik nicht erfolgreich reparieren können.

Das wird in der Herstellung von hochpräzisen, computergesteuerten Maschinen erledigt.


Grundsätzlich müsste der alte Anschluß auf dem Board erstmal gereinigt, alte Lötreste entfernt werden.
Dann den Anschluß neu verzinnen und dann das passende Ersatzteil (d.h. Teilenummer raussuchen/finden -> bestellen) wieder neu drauf löten.
Das Kabel was du da hast..... ist einfach über den Jordan.

Hier ist noch ein deutscher Kanal:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

https://apple-forum.de/forum/reparatur/microsoldering/22922-was-brauche-ich-zum-micro-soldering



Und das ist jetzt nur um ein bekannten Defekt, kaputtes Teil auszutauschen.

Um Fehler aufzuspüren braucht man noch Meßtechnik und Kenntnisse in der Elektrotechnik.



[ghecko]

Grundsätzlich müsste der alte Anschluß auf dem Board erstmal gereinigt, alte Lötreste entfernt werden.
Dann den Anschluß neu verzinnen

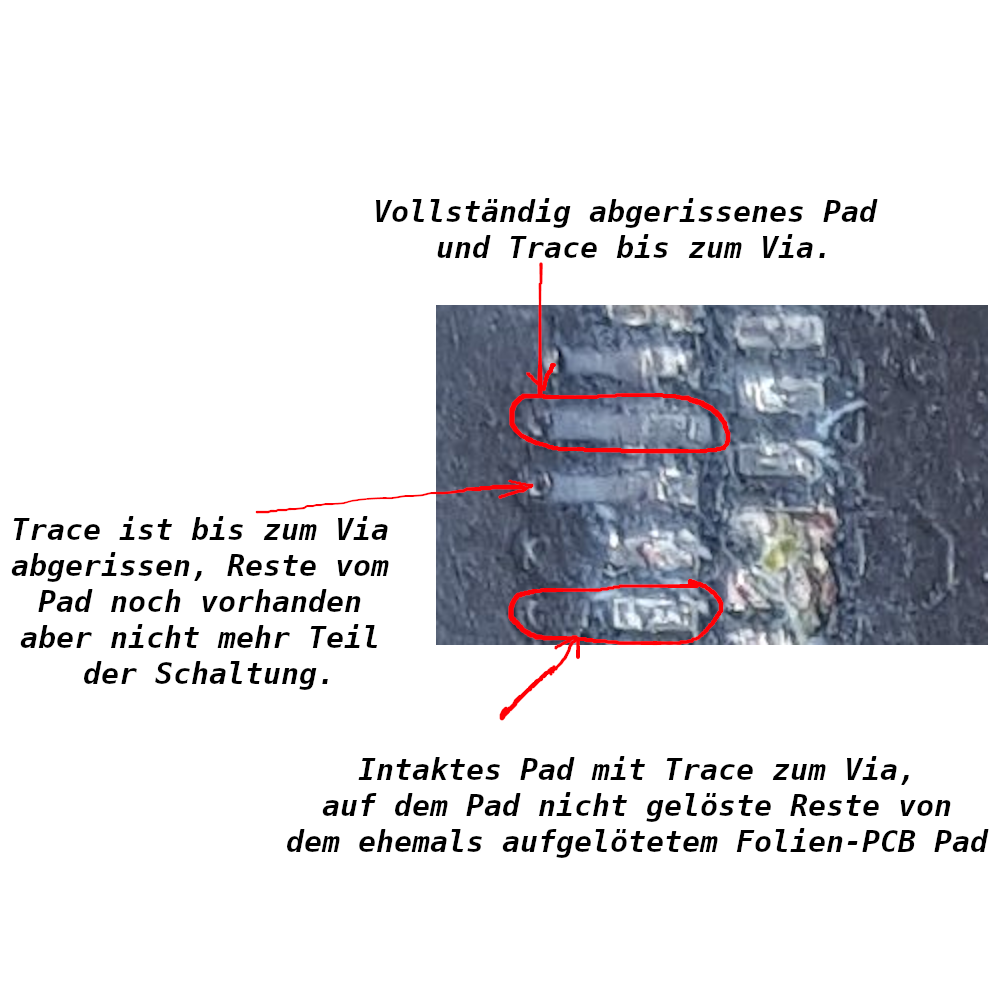

Und da liegt das Problem. Beim Entfernen vom Anschluss wurden auf dem Board die Pads abgerissen. Da ist nur noch blankes PCB, da kann man nichts mehr anlöten. Das Board ist hin.



[Novocain]

Naja die Pads kann man je nachdem schon rekonstruieren, aber das definitiv nix für den Heimbereich.
EDIT:
Korrektur, wenn die Vias auch weg sind ist wirklich Essig.



[M-7MkF7-D]

Gut so genau habe ich jetzt nicht drauf geguckt. mea culpa
PS: ohne Lupe wird so eine Rep. grundsätzlich auch schwer. ^^

Wenn keine Kontaktflächen mehr da sind...



[ghecko]

Naja die Pads kann man je nachdem schon rekonstruieren,

Abgesehen von dem Aufwand ist das mechanisch nicht mehr wirklich stabil (nicht funktionsgerecht) und für den TE definitiv nicht durchführbar.
