[HowTo] Schnelles umschalten zwischen Erweiterten Desktop und Nvidia Surround

DLH007 · 18. Mai 2018

Hallo zusammen,

heute spreche ich zwar ein "Problem" an, habe aber auch direkt die Lösung dafür und möchte sie gern mit anderen Teilen.

Dieses Problem betrifft Personen die 3 Monitore haben und diese ab und zu zwischen Erweiterten Desktop und Nvidia Surround umschalten möchten. Per Hand ist das nämlich einfach nur nervig, da viele Klicks und Anordnungen immer wieder getätigt werden müssen. Wer sich fragt wozu das gut ist: Nur so lassen sich die meisten Spiele auf 3 Monitoren zocken

.

Features:
- One-click switching between Extended Desktop and Surround display modes.
- Supports portrait and landscape Surround (cfg file)
- Automatic configuration of bezel compensation (cfg file)
- Automatic re-ordering of Surround displays (cfg file)
- First-run wizard for ease-of-use.
- Minimal pop-ups while script executes.
- Windows 8.1 and Windows 10 ONLY
- Single-card ONLY (I don't have an SLI system to test on)

Das AutoHotKey Script stammt nicht von mir, sondern von Unknown-One aus dem hardforum.com, ganz genau aus folgenden Thread:
https://hardforum.com/threads/quick-switch-between-extended-desktop-and-surround.1590030/

Sein Script funktioniert nur auf englischen Systemen, mit Hilfe der Beiträge aus dem Hardforum habe ich das Script auf deutsche Systeme angepasst.

Zuerst muss man sich AutoHotKey installieren.

Anschließend das von mir angepasste Script herunterladen und einmal per Doppelklick starten. Es wird eine .ini Datei erzeugt in der Anpassungen vorgenommen werden können. Meistens sind ohne Anpassungen die Monitore im Surround Modus nicht korrekt angeordnet.

INI File (%programdata%\NVSToggle\NVSToggle.ini) Definitions:

Code:

BezelCorrection=128
    rechnet die Bildschirmränder raus, sieht schöner aus
    The bezel correction value (in pixels).
    Valid settings for this option are 0 through 1024.

SwapScreens=0
    Re-order screens in Surround mode.
    0 = Nothing swapped
    1 = Swap left and right
    2 = Swap left and center
    3 = Swap right and center
    4 = Wrap left-to-right
    5 = Wrap right-to-left

Orientation=0
    Screen orientation in Surround mode.
    0 = Landscape
    1 = Portrait
    2 = Inverted landscape
    3 = Inverted portrait

Topology=0
    Sets the Surround Topology (You must select the option that corresponds to 1x3 mode!)
    0 = Do not modify the default setting.
    1 = 1st option in the Topology drop-down menu
    2 = 2nd option in the Topology drop-down menu
    3 = 3rd option in the Topology drop-down menu
    4 = 4th option in the Topology drop-down menu

TaskbarFix=0
    Fix for windows maximizing behind the taskbar in Surround mode
    0 = Fix Disabled (Default)
    1 = Fix Enabled

ShowStatusWindow=1
    Status window that displays current operation while the script runs
    0 = Status window disabled
    1 = Status window enabled (Default)

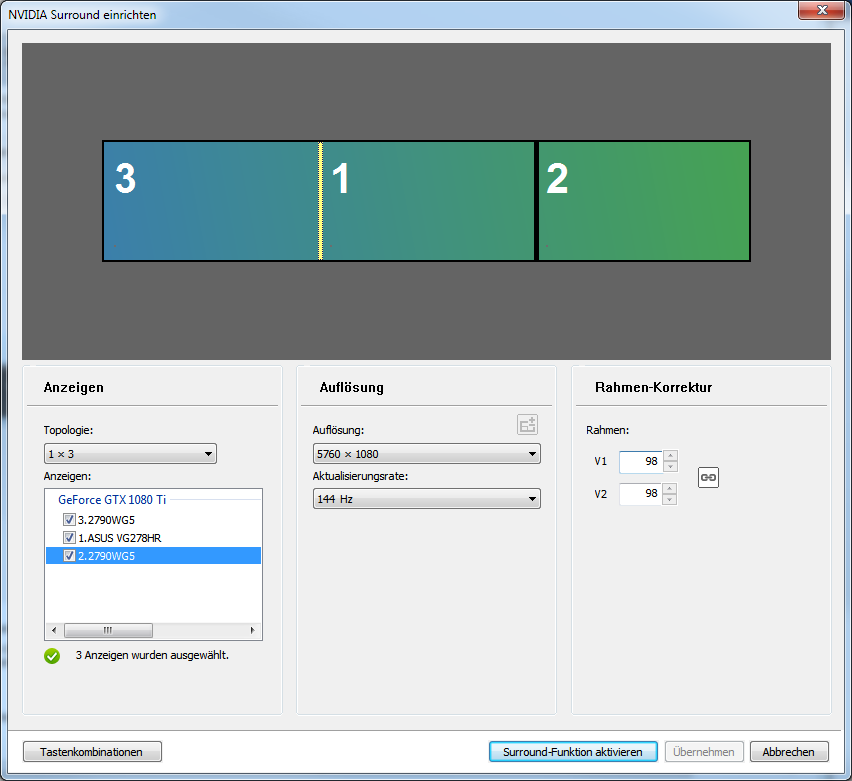

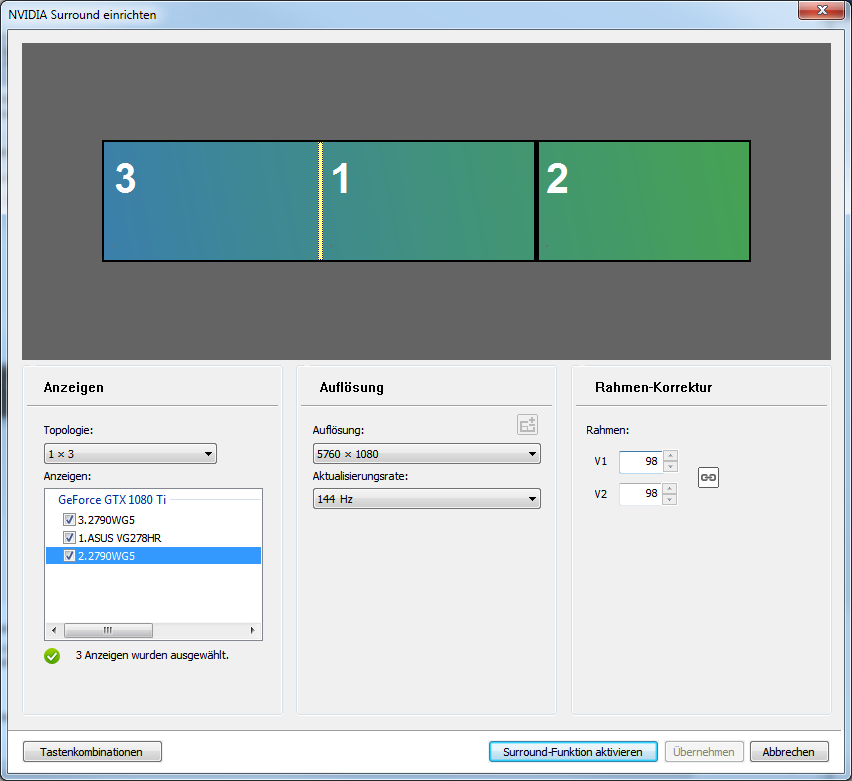

Jetzt schaut man sich am besten in Nvidia Systemsteuerung an wie die Monitore dort angeordnet sind und prüft wie sie tatsächlich physikalsich angeordnet sind. Entsprechend nimmt man in der .ini unter dem Punkt "SwapScreens" Anpassungen vor.

Wenn man das Script ein zweites mal ausführt, wird die ursprüngliche Anordnung wiederhergestellt.

Hier noch der Inhalt des Scripts:

Code:

;==============================================================================================
; 0 Set Defaults
;==============================================================================================
#NoTrayIcon
#SingleInstance ignore
#Persistent

INISection1 = NVSToggleInternal
AppVersionStatic = 11
CfgVersionStatic = 11

INISection2 = UserOptionsSurround
BezelCorrectionStatic = 128
SwapScreensStatic = 0
OrientationStatic = 0
TopologyStatic = 0
TaskbarFixStatic = 0

INISection3 = UserOptionsExtended
AccessoryDisplayStatic = 0

INISection4 = GlobalOptions
ShowStatusWindowStatic = 1
TimingModeStatic = 1

OnExit, ExitSub

;==============================================================================================
; 1 Write new configuration file
;==============================================================================================
IniRead, CfgVersionVar, %programdata%\NVSToggle\NVSToggle.ini, %INISection1%, CfgVersion
    IF CfgVersionVar != %CfgVersionStatic%
    {
        FileRemoveDir, %programdata%\NVSToggle\, 1
        FileRemoveDir, %appdata%\NVSToggle\, 1
        FileCreateDir, %programdata%\NVSToggle

        IniWrite, %AppVersionStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection1%, AppVersion
        IniWrite, %CfgVersionStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection1%, CfgVersion
        IniWrite, %BezelCorrectionStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, BezelCorrection
        IniWrite, %SwapScreensStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, SwapScreens
        IniWrite, %OrientationStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, Orientation
        IniWrite, %TopologyStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, Topology
        IniWrite, %TaskbarFixStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, TaskbarFix
        IniWrite, %AccessoryDisplayStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection3%, AccessoryDisplay
        IniWrite, %ShowStatusWindowStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection4%, ShowStatusWindow
        IniWrite, %TimingModeStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection4%, TimingMode

        MsgNewCFG()
    }

;==============================================================================================
; 2 Read and validate configuration file
;==============================================================================================
IniRead, AppVersionVar, %programdata%\NVSToggle\NVSToggle.ini, %INISection1%, AppVersion
    IF (AppVersionVar < AppVersionStatic)
        IniWrite, %AppVersionStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection1%, AppVersion

IniRead, BezelCorrectionVar, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, BezelCorrection
    IF (BezelCorrectionVar < 0) or (BezelCorrectionVar > 1024){
        IniWrite, %BezelCorrectionStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, BezelCorrection
        BezelCorrectionVar = %BezelCorrectionStatic%
    }
IniRead, SwapScreenVar, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, SwapScreens
    IF (SwapScreenVar < 0) or (SwapScreenVar > 5){
        IniWrite, %SwapScreensStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, SwapScreens
        SwapScreenVar = %SwapScreensStatic%
    }
IniRead, OrientationVar, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, Orientation
    IF (OrientationVar < 0) or (OrientationVar > 3){
        IniWrite, %OrientationStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, Orientation
        OrientationVar = %OrientationStatic%
    }
IniRead, TopologyVar, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, Topology
    IF (TopologyVar < 0) or (TopologyVar > 4){
        IniWrite, %TopologyStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, Topology
        TopologyVar = %TopologyStatic%
    }
IniRead, TaskbarFixVar, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, TaskbarFix
    IF (TaskbarFixVar < 0) or (TaskbarFixVar > 1){
        IniWrite, %TaskbarFixStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection2%, TaskbarFix
        TaskbarFixVar = %TaskbarFixStatic%
    }
IniRead, AccessoryDisplayVar, %programdata%\NVSToggle\NVSToggle.ini, %INISection3%, AccessoryDisplay
    IF (AccessoryDisplayVar < 0) or (AccessoryDisplayVar > 1){
        IniWrite, %AccessoryDisplayStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection3%, AccessoryDisplay
        AccessoryDisplayVar = %AccessoryDisplayStatic%
    }
IniRead, ShowStatusWindowVar, %programdata%\NVSToggle\NVSToggle.ini, %INISection4%, ShowStatusWindow
    IF (ShowStatusWindowVar < 0) or (ShowStatusWIndowVar > 1){
        IniWrite, %ShowStatusWindowStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection4%, ShowStatusWindow
        ShowStatusWindowVar = %ShowStatusWindowStatic%
    }
IniRead, TimingModeVar, %programdata%\NVSToggle\NVSToggle.ini, %INISection4%, TimingMode
    IF (TimingModeVar < 1) or (TimingModeVar > 3){
        IniWrite, %TimingModeStatic%, %programdata%\NVSToggle\NVSToggle.ini, %INISection4%, TimingMode
        TimingModeVar = %TimingModeStatic%
    }

;==============================================================================================
; 2a Configure Execution Timings
;==============================================================================================
;Default timings                                                ; Default timings applied unconditionally to ensure timings are never null
    Sleep1 = 0
    Sleep2 = 500
    Sleep3 = 1000

IfEqual TimingModeVar, 2                                        ; Adjusted timings for slow computers
{
    Sleep1 = 100
    Sleep2 = 1000
    Sleep3 = 1500
}

IfEqual TimingModeVar, 3                                        ; Adjusted timings for very slow computers
{
    Sleep1 = 1500
    Sleep2 = 1500
    Sleep3 = 3000
}

;==============================================================================================
; 3 Determine current display state
;==============================================================================================
IF (OrientationVar = 1) or (OrientationVar = 3)
    AspectRatioVar = 0.8
Else
    AspectRatioVar = 3.6

IF (AspectRatioVar < A_ScreenWidth/A_ScreenHeight)
{
    ToggleVar = ToggleOff
    IfEqual, ShowStatusWindowVar, 1
        MsgSplash("Switching to extended mode...")
}

IF (AspectRatioVar >= A_ScreenWidth/A_ScreenHeight)
{
    ToggleVar = ToggleOn
    IfEqual, ShowStatusWindowVar, 1
        MsgSplash("Switching to surround mode...")
}

;==============================================================================================
; 4 Open NVIDIA Control Panel hidden
;==============================================================================================
Runwait, taskkill /im nvcplui.exe /f, , Hide                        ; Make sure the NVCPL isn't  already open before proceeding
SetTimer, NVWindowOpacity, 2                                ; Make sure NVCPL window is hidden as quickly as possible

Loop{
    Run "C:\Program Files\NVIDIA Corporation\Control Panel Client\nvcplui.exe"
    WinWait, NVIDIA Systemsteuerung, , 15
        IF ErrorLevel
            Msg("Time", "401")

        SetTimer, NVWindowOpacity, Off
        CenterWindow(NVIDIA Systemsteuerung)
        WinActivate

    Loop{
        IfWinExist, , Surround, PhysX konfigurieren
        {
            Sleep, %Sleep3%
            ControlClick, Button4                            ; Span displays with surround checkbox
            Sleep, %Sleep2%
            ControlClick, Button7                            ; Apply button
            Goto, %ToggleVar%
        }

        IfWinExist, , Set PhysX Configuration                    ; The presence of this menu item indicates Surround is not supported
            Msg("Compat", "402")

        Sleep 100
        IF a_index > 20                                    ; Assume control panel has loaded and the page needs to be switched
        {
            ControlClick, Static3                                ; Configure Surround link
            Sleep 1000
            Runwait, taskkill /im nvcplui.exe /f, , Hide
            Sleep 500
            Break
        }
    }

    IF a_index > 3
        Msg("Time", "403")
}

Msg("Error", "404")

;==============================================================================================
; 5 Toggle-off (switch to Extended Desktop mode)
;==============================================================================================
ToggleOff:
    Loop{
        IF (AspectRatioVar > A_ScreenWidth/A_ScreenHeight){
            Sleep 200
            Runwait %windir%\System32\DisplaySwitch.exe /extend

            IF (AccessoryDisplayVar = 1){                        ; Quick user-specific hack to swap around displays in Extended mode
                Sleep 1000
                WinActivate, NVIDIA Systemsteuerung                ; Reactivate window
                Sleep 200
                ControlClick, Static10                        ; Set up multiple displays link
                Sleep 2000
                WinMove, , , 0, 0, 1024, 768                    ; Move window on-screen and set specific size
                Sleep 200
                MouseClick, Left, 339, 320, 1, 1                ; Uncheck 4th Monitor
                Sleep 1000
                MouseClickDrag, Left, 426, 520, 621, 520, 1        ; Swap positions of left and center screens
                Sleep 1000
                WinMove, -4096, -4096
                Sleep 200
                ControlClick, Button2                        ; Apply Button
                Sleep 2000
                Runwait, taskkill /im nvcplui.exe /f, , Hide
                ExitApp
            }
            Sleep 500
            Runwait, taskkill /im nvcplui.exe /f, , Hide
            ExitApp
        }

        Sleep 100
        IF a_index > 150
            Msg("Time", "501")
    }

Msg("Error", "502")

;==============================================================================================
; 6 Toggle-on (switch to Surround mode)
;==============================================================================================
ToggleOn:
    SetTimer, NVWindowOpacity, 2                            ; Make sure NVCPL window is hidden as quickly as possible
    WinWait, NVIDIA Surround einrichten, , 15
        IF ErrorLevel
            Msg("Time", "601")

        SetTimer, NVWindowOpacity, Off
        WinMove, 0, 0
        WinActivate

        Sleep, %Sleep1%                                    ; TIMING MODE 2+ Wait for the window to become ready

        IF (TopologyVar != 0){
            IF (TopologyVar = 1){
                ControlClick, ComboBox1
                Send {PgUp}{enter}
            }
            IF (TopologyVar = 2){
                ControlClick, ComboBox1
                Send {PgUp}{Down}{enter}
            }
            IF (TopologyVar = 3){
                ControlClick, ComboBox1
                Send {PgDn}{Up}{enter}
            }
            IF (TopologyVar = 4){
                ControlClick, ComboBox1
                Send {PgDn}{enter}
            }
        }

        IF (SwapScreenVar != 0){
            Sleep 400
            IF (SwapScreenVar = 1)                            ; 1 Swap left and right
                MouseClickDrag, Left, 300, 200, 700, 200, 1
            IF (SwapScreenVar = 2)                            ; 2 Swap left and center
                MouseClickDrag, Left, 300, 200, 520, 200, 1
            IF (SwapScreenVar = 3)                            ; 3 Swap right and center
                MouseClickDrag, Left, 550, 200, 330, 200, 1
            IF (SwapScreenVar = 4){                            ; 4 Wrap right to left
                MouseClickDrag, Left, 640, 200, 420, 200, 1
                Sleep 200
                MouseClickDrag, Left, 420, 200, 200, 200, 1
                }
            IF (SwapScreenVar = 5){                            ; 5 Wrap left to right
                MouseClickDrag, Left, 200, 200, 420, 200, 1
                Sleep 200
                MouseClickDrag, Left, 420, 200, 640, 200, 1
                }
            }

        IF (OrientationVar != 0){
            Sleep 200
            IF (OrientationVar = 1){
                MouseClick, Right, 330, 145, 1, 1
                MouseClick, Left, 343, 180, 1, 1
                }
            IF (OrientationVar = 2){
                MouseClick, Right, 330, 145, 1, 1
                MouseClick, Left, 343, 203, 1, 1
                }
            IF (OrientationVar = 3){
                MouseClick, Right, 330, 145, 1, 1
                MouseClick, Left, 343, 224, 1, 1
                }
        }

        Sleep 200
        ControlClick, Edit1                                    ; Bezel Correction Value
        Sleep, %Sleep1%                                    ; TIMING MODE 2+ Wait for the window to become ready
        Send %BezelCorrectionVar%{Delete}{enter}

    Loop{
        IF (AspectRatioVar < A_ScreenWidth/A_ScreenHeight)
        {
            IfEqual, TaskbarFixVar, 1
            {
                WinClose, NVIDIA Surround einrichten
                MsgSplash("Applying window maximization fix...")    ; Update splash window
                WinWaitClose

                WinActivate, NVIDIA Systemsteuerung
                Sleep 500
                Loop, 2                                    ; Fix for windows maximizing behind the taskbar
                {
                    Sleep 200
                    Send {Alt}
                    Sleep 100
                    Send k
                    Sleep 100
                    Send s
                    Sleep 100
                    Send c
                }
            }
            Sleep 200
            Runwait, taskkill /im nvcplui.exe /f, , Hide
            ExitApp
        }

        Sleep, 100
        IF a_index > 320
            Msg("Time", "602")
    }

Msg("Error", "603")

;==============================================================================================
; 7 Functions
;==============================================================================================
MsgNewCFG(){
    MsgBox, 323, Nvidia Surround Toggle, A new config file has been created in the following location:`n"%programdata%\NVSToggle\NVSToggle.ini"`n`nWould you like to edit these settings now?
        IfMsgBox Cancel
            ExitApp
        IfMsgBox Yes
            RunWait %windir%\System32\Notepad.exe %programdata%\NVSToggle\NVSToggle.ini
    Return
}

Msg(MsgString, ErrCode){
    Run, taskkill /im nvcplui.exe /f, , Hide
    SplashTextOff
    IfEqual, MsgString, Compat
        MsgBox, 64, Nvidia Surround Toggle, Attention: `nYour system is not NVIDIA Surround capable.
    IfEqual, MsgString, Error
        MsgBox, 16, Nvidia Surround Toggle, Error: `nExecution halted unexpectedly. (Code %ErrCode%)
    IfEqual, MsgString, Time
    {
        MsgBox, 16, Nvidia Surround Toggle, Error: `nTimed out while waiting for the NVIDIA Systemsteuerung. (Code %ErrCode%)
        IfEqual, TimingModeVar, 1
            IniWrite, 2, %programdata%\NVSToggle\NVSToggle.ini, %INISection4%, TimingMode
        IfEqual, TimingModeVar, 2
            IniWrite, 3, %programdata%\NVSToggle\NVSToggle.ini, %INISection4%, TimingMode
    }
    ExitApp
}

MsgSplash(SimpleText){
    SplashTextOn, 320, 68, NVIDIA Surround Toggle, `n%SimpleText%
    WinSet, AlwaysOnTop, On, NVIDIA Surround Toggle
}

CenterWindow(WinTitle){
    WinGetPos,,, Width, Height, %WinTitle%
    WinMove, %WinTitle%,, (A_ScreenWidth/2)-(Width/2), (A_ScreenHeight/2)-(Height/2)
}

;==============================================================================================
; 8 Async Timers
;==============================================================================================
NVWindowOpacity:
    WinSet, Transparent, 1, NVIDIA Systemsteuerung
    WinSet, Transparent, 1, NVIDIA Surround einrichten
Return

ExitSub:
    Run, taskkill /im nvcplui.exe /f, , Hide
    SplashTextOff
    ExitApp
Return

;==============================================================================================
;9 Hotkeys
;==============================================================================================
Esc::Msg("Error", "901")

Physikbuddha · 20. Mai 2018

Die Nvidia-Systemsteuerung geht im Hintergrund auf, ich sehe die Bildschirm-Identifizierungszahlen auf den Monitoren, ich sehe wie ein Dropdown im unsichtbaren Fenster aufgeklappt wird. Dann höre ich einen Windows-Warnungs-Sound, dann passiert 10 bis 15 Sekunden nichts, und schließlich crasht das Skript mit:

Code:

---------------------------
Nvidia Surround Toggle
---------------------------
Error:
Timed out while waiting for the NVIDIA Systemsteuerung. (Code 601)
---------------------------
OK
---------------------------

INI-File:

[NVSToggleInternal]
AppVersion=11
CfgVersion=11

[UserOptionsSurround]
BezelCorrection=98
SwapScreens=0
Orientation=0
Topology=2
TaskbarFix=0

[UserOptionsExtended]
AccessoryDisplay=0

[GlobalOptions]
ShowStatusWindow=1
TimingMode=1

Was das Skript einstellen sollte:

HisN · 20. Mai 2018

Edit: Nicht richtig nachgedacht.
Bei einer (meiner) 3+1 Konfiguration umsonst.

DLH007 · 20. Mai 2018

@HisN , ja richtig, es geht nur mit 1x3, der Ersteller hat es auschließlich dafür ausgelegt. Man kann es aber sicher anpassen.

@Physikbuddha , bei dir weiß ich aus dem Stehgreif nicht was das Problem sein könnte, ich weiß das das Script empfindlich auf Störungen reagiert. Zur Ursachenforschung würde ich erstmal alle Tools/Programme (evtl. auch AV Software?) die im Hintergrund laufen beenden und dann schauen ob sich was tut. Je nach PC Performance muss man auch andere Pausenzeiten einbauen.
Bei mir ist alles auf SSD und ich hab den aktuellen Nvidia Treiber.

Das Script ist ebenfalls nur auf Win8.1 / Win10 mit einzelner Grafikkarte getestet.

Hier mal eben von meinem PC abgefilmt, wie es ausschaut wenn es funktioniert. Einmal an und wieder aus.

DLH007 · 25. November 2018

Ich hab inzwischen was besseres gefunden, es funktioniert einfach, unabhängig von der Sprache des Systems.

https://github.com/falahati/HeliosDisplayManagement/releases

Suche

[HowTo] Schnelles umschalten zwischen Erweiterten Desktop und Nvidia Surround

DLH007

Cadet 4th Year

Anhänge

Physikbuddha

Lt. Commander

HisN

Fleet Admiral

DLH007

Cadet 4th Year

DLH007

Cadet 4th Year

Passend zum Thema

RTX 5080/5090 Aorus Master Gigabyte macht den 4. Lüfter zur optisch fragwürdigen Option

OpenAI Custom-Chip soll die Abhängigkeit von Nvidia reduzieren

Verfügbarkeit und Preise Update 5 Nvidia GeForce RTX 5090 & 5080 sind ausverkauft
