Moin Moin,
da mir die WLAN Leistung meines Speeport W723V Typ A (Huawei) zu gering war, habe ich mich kurzerhand dran gesetzt und WLAN Antennen nachgerüstet.
Hier mal eine kleine Anleitung dazu. Ich habe nicht von jedem Schritt Bilder gemacht, aber es sollte erkennbar sein, wie ich es gemacht habe.
ACHTUNG!!!
Das Anbringen von Antennen erfordert das Öffnen des Routers! Zusätzlich sind auf der Hauptplatine Lötarbeiten durchzuführen, dies setzt einige grundlegende Kenntnisse voraus. Öffne deinen Router nicht, wenn du nicht sicher bist was du tust!
Es sollte jedem klar sein, dass nur Router modifiziert werden dürfen die einem selber gehören! Macht ihr dies bei einem Leihgerät ist bei der Rückgabe des Gerätes der volle Kaufpreis fällig!
Das wird benötigt:
- Speedport W723V Typ A
- 2x Antennen Adapter Kabel RP-SMA
- 2x SMA Wlan Antennen
- Lötkolben
- Lötzinn
- Seitenschneider
- dünner Schlitzschraubendreher
- Philips Nr. 1 Kreuzschlitzschraubendreher
- scharfes Messer
- Akkuschrauber
- 2mm Bohrer (Metall)
- 6,5mm Bohrer
- Spitzzange
1. Gehäuse öffnen:
Entfernt zuerst den Fuß des Gerätes indem ihr auf die dicken Laschen drückt und den Fuß an den kleinen Auskerbungen heraushebelt.
Hebelt dann vorsichtig den vorderen Deckel des Gerätes nach oben heraus.
Entfernt die 2 Schrauben der Hauptplatine.
2. Lötarbeiten
Entfernt mit dem Lötkolben das quer über das Board verlaufende Kabel (im Bild blau dargestellt).
Links oben sieht es dann so aus:
Rechts oben so:
Lötet die innere Ader der linken Antenne an die blaue Markierung. Die innere Ader der rechten Antenne wird am pinken Punkt befestigt. Hierzu entfernt mit einem scharfen Messer die Schutzlackierung der Leiterbahn. Bringt etwas Lötzinn auf und lötet die Ader dort fest.
Die Abschirmung beider Antennen können am schwarzen Punkt befestigt werden.
Wenn ihr nicht möchtet, dass die rechte Antenne mit der neuen parallel geschaltet wird, müsst ihr die neue Antenne direkt oben rechts an der alten befestigen (gelbe Markierung) und die Leiterbahn direkt dahinter durchtrennen und damit die alte Antenne tot legen. Ich habe dies jedoch nicht getan.
3. Zusammenbau
Macht nun unterhalb der äußeren Markierungen in der Rückseite jeweils ein 6,5mm dickes Loch für die SMA Kupplungen (blaue Markierung).
Bringt die Kupplungen an und setzt das Gehäuse wieder zusammen.

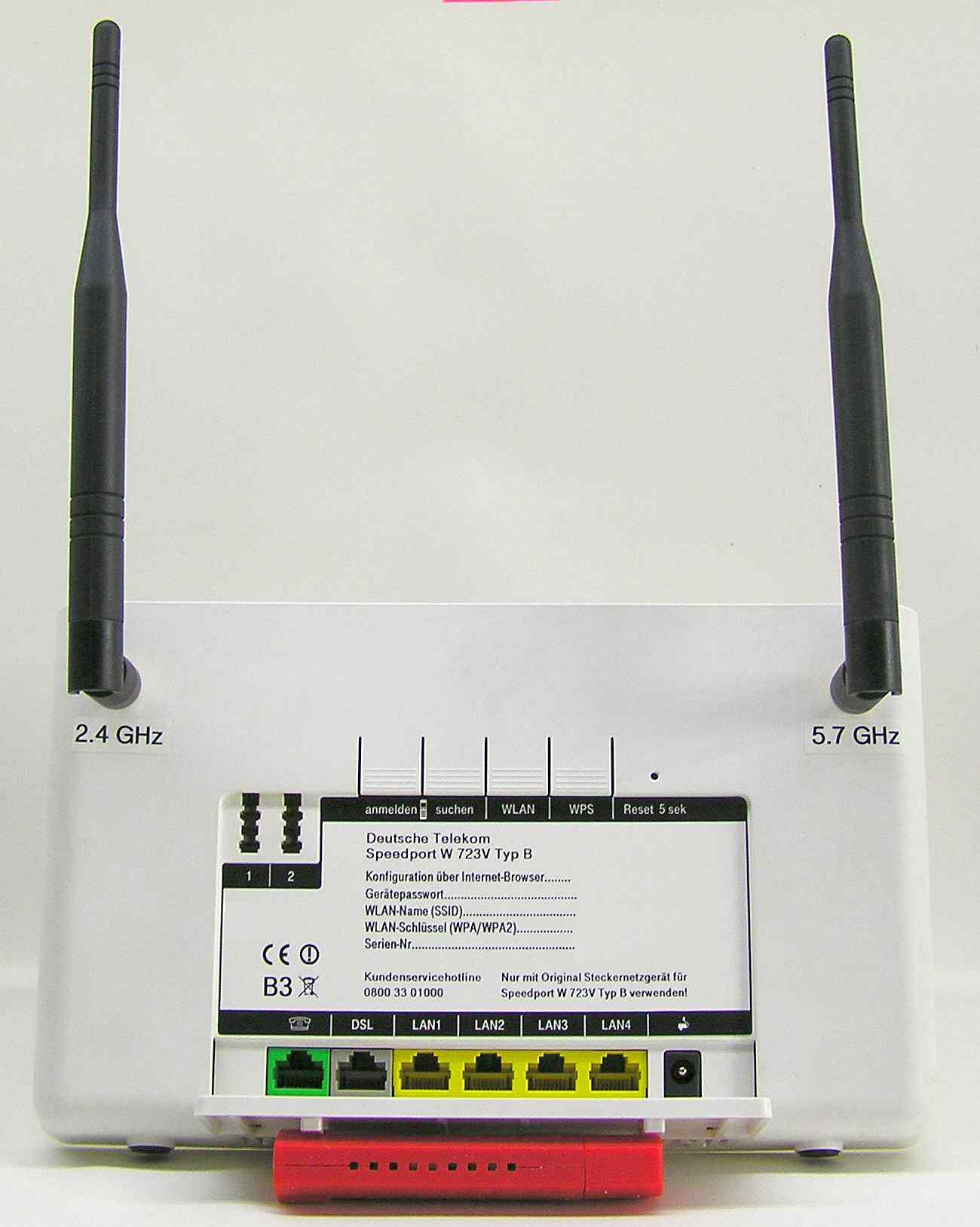

Fertig ist euer Speedport inkl. externer Antennen.
Bei mir brachte das Nachrüsten einen Gewinn von +15 dbm.
Damit kann ich nun die Sendeleistung des Routers auf niedrig stellen und habe trotzdem noch in der ganzen Wohnung ein stabiles WLAN.
Viel Spaß beim nachbauen.
