hp pavilion dv9000 Grafikkarte reparieren, help

[appl_]

Hallo Leute,

Also irgendwie funktioniert der Bildschirm meines Laptops nicht, und ich wollte mich mal selber ranmachen und versuchen diesen Defekt zu beheben.

Habe folgendes Video gefunden:

http://www.youtube.com/watch?v=bnkQNmKauEc

Und hätte dazu ein paar fragen (bitte nicht blöd anmachen wenn ich dieses Englisch nicht richtig verstanden habe, deswegen frage ich euch):

1. Wieso heizt er auf dem NVIDIA-Chip mit einem Brenner?

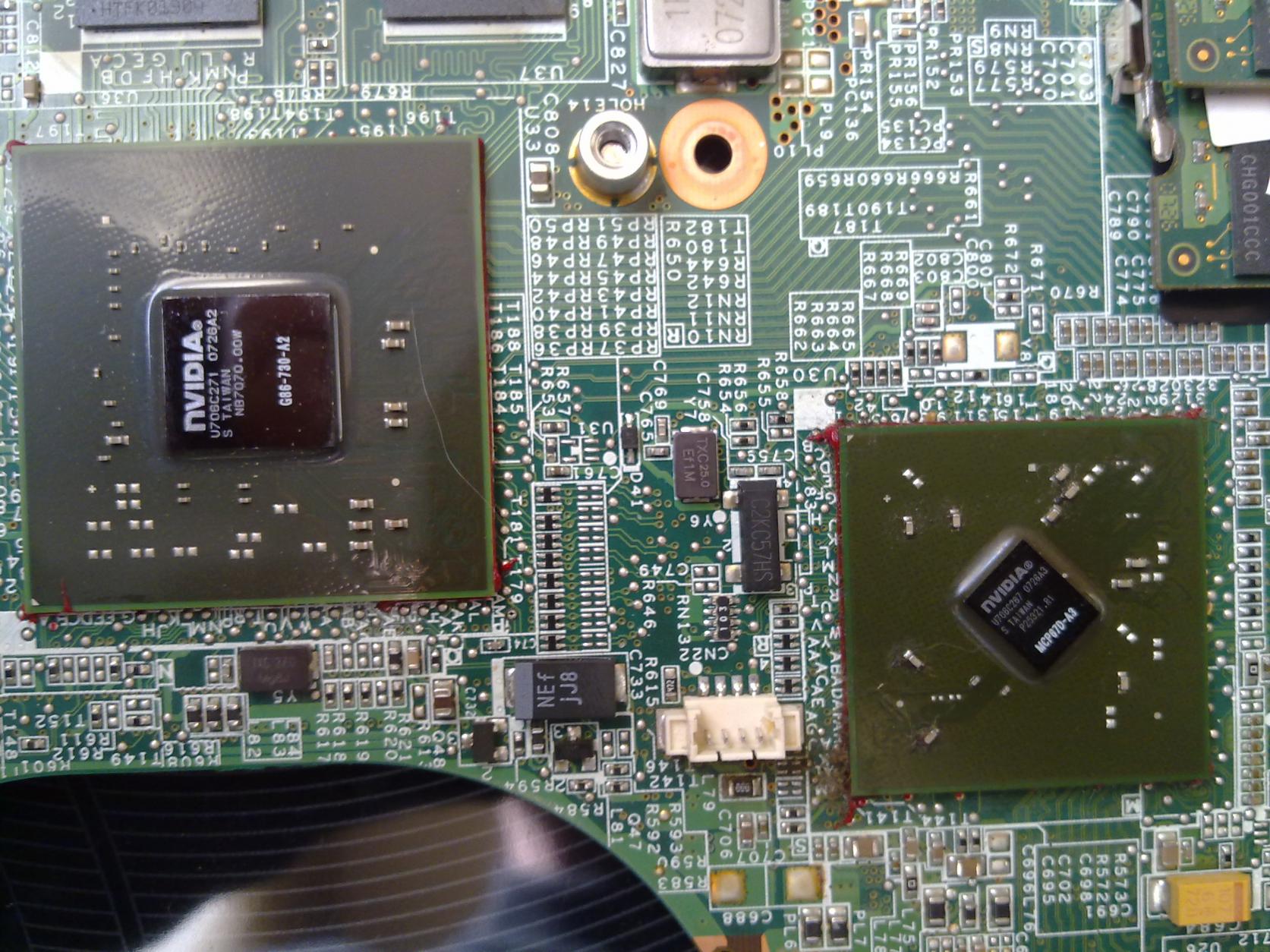

2. Auf dem folgenden Foto sind zwei Chips mit der Aufschrift "NVIDIA".. was ist jetzt davon die Grafikkarte ? oder beides ? (im Video ist nur eines, da ich eine andere 9000er Laptop-Version habe)

http://www.gullipics.com/api/show/fr...3b-j2lga5-wmpf

Danke schonmal



[faschohunter]

wie, der Bildschirm funktioniert nicht??? hast du schon mal ein externen angeschlossen?

den Link mit dem Bild kann man garnet öffnen, aber Nvidia baut nicht nur Grafikchips ... wenn du net einmal blickst dass net dein Bildschirm, sondern deine Graka ein weg hat, und du den nForce-Chipsatz net von Grafikchip unterscheiden kannst, lass die Aktion besser bleiben - sonst hast du am Schluss nur noch ein Haufen Schrott...

1. Wieso heizt er auf dem NVIDIA-Chip mit einem Brenner?

ist das selbe wie Grafikkarte backen, so kannst du das letzte bisschen leben aus dem Chip kitzeln. manchmal hält es ein Monat, ein halbes Jahr, hab aber noch nie gehört dass es länger wie ein Jahr gehalten hat. hier mehr zum Thema https://www.computerbase.de/forum/threads/defekte-grafikkarten-gesund-backen.470823/

Wenn du dich wirklich traust das Ding auseinander zu bauen, zu brutzeln, und dann wieder zusammen zu bauen, studiere vorher auf jeden Fall den Service Guide Kapitel 5 'Removal and Replacement
Procedures' nicht zu verwechseln mit dem User Guide, der Service Guide ist für Techniker die das Ding reparieren. hier zum download: http://h10032.www1.hp.com/ctg/Manual/c01311536.pdf in dem wird ganz genau beschrieben wie du das Notebook auseinander bauen kannst, mit Explosionsdarstellungen, besser als in dem Video. zB wenn du das Ding später wieder zusammenbauen willst, kannst du im Service Guide lesen welche Schrauben wo hingehören, die haben natürlich alle unterschiedliche Längen und Größen, wenn du irgendwo mal eine falsche rein drehst und das Gewinde verschrottet, sieht das später ganz toll aus. Kann auch sein dass da irgendwo eine versteckte schraube ist, oder sich welche unter den Gummifüßen befinden. Wenn du nur nach dem Video gehst, hast du später ein Haufen Schrauben und drehst die irgendwo rein, aber net dort wo sie hineingehören. das Video ist nur Werbung für den Shop http://rebootit.biz/ nicht umsonst wird der Link da die ganze zeit eingeblendet...

und den Bunsenbrenner nicht direkt auf den DIE halten, sondern auf die kleinen Bauteile die um ihn herum angelötet sind. ahja, und wenn du auf dem Grafikchip schon blasen sind, war's das...

Besorge dir vorher unbedingt: magnetisierte Schraubenzieher, Wärmeleitpaste und Kupferstückchen in verschiedenen Größen die du zwischen Heatpipe und Grafikchip legen kannst (Das Ding hat nämlich ein Konstruktionsfehler)

Alternative wäre du lässt es hier reparieren http://www.ebay.de/itm/HP-Pavilion-...99888?pt=Dienstleistungen&hash=item4cfa339890

Wir erhitzen nicht die Bauteile oder stecken die Mainboards in den Backoffen! Wir sind eine professionelle Werkstatt und können fast jeden Fehler reparieren. Wir tauschen die betrofenen Bauteile aus!

LÜGE! ich glaub kaum dass die da für 129€ ein neues Mainboard rein stecken oder ein neuen Chip einlöten, die machen das selbe wie im Video. und wer weiß wie lange es dann halten wird. sehr seriös, Backofen mit zwei -f- aber das beste angebot was ich auf die schnelle finden konnte...

mein Tipp: verscherble das Ding bei eBay und lass das ein Bastler machen der sich damit auskennt, die Schlitzohren bieten erfahrungsgemäß viel auf so'n gerät um es weiterverkaufen, dann hat irgendso'n Möchtegern Pfennigfuchser noch ein halbes Jahr Spaß damit... mehr als wenn du später nur noch so ein http://www.ebay.de/itm/Einzelteile-...eripheriegeräte_Notebooks&hash=item2c62c30e7d Einzelteile hast, oder http://www.ebay.de/itm/Hp-Dv-9000-k...eripheriegeräte_Notebooks&hash=item33717176e1 oder http://www.ebay.de/itm/HP-Pavilion-...3?pt=Notebook_Komponenten&hash=item1e6ab817eb.

in einem HP Support -forum wärst im übrigen besser aufgehoben.



[appl_]

Hallo,

Danke für den ausführlichen Beitrag

Ja ich bin selbst ausgebildeter EDV techniker, jedoch mit etwas wenig Praxis, die ich mir jezt aneignen möchte .

Kann schon sein das für 129€ ein austausch des Chips etwas komisch ist, aber die haben nur positive Bewertungen und auf der Homepage scheinen die Fotos auch ziemlich seriös zu sein, mit dem Labor etc.

Wäre so ein Chipaustausch mit normalem Equipment einfach so mäglich ? lötkolben + lötzinn ?

LG



[faschohunter]

Muss mich korrigieren. Ich habe gerade gesehen dass es doch noch preiswert Nvidia Geforce GO 7er und 8400er BGA Chips zu liefern gibt, 25 bis 30 Dollar das Stück aus Hong Kong, allerdings sind die als 'Refurbished' gekennzeichnet, werden da wohl aus irgendwelchen Notebooks ausgelötet bei denen CPU/Bildschirm, Sturzschaden, Mainboard gebrochen, sonstwas kaputtgegangen ist. kann also doch sein dass die auch Mainboards reparieren bei dem der Grafikchip schon Blasen hat und hinüber ist. mit Lötkolben kannst du das knicken, spätestens an der Stelle muss ein Profi mit BGA-station das machen.


außerdem weißt du ja noch gar nicht ob der Chip hinüber ist oder noch was taugt, dafür musst du das Notebook aufschrauben.

besorge dir das Zeug und dann leg los:

1. Wärmeleitpaste am besten Arctic Silver Ceramique 2 mit der kannst du nix falsch machen http://www.ebay.de/itm/Arctic-Silve...13659468?pt=Lüfter_Kühler&hash=item2ebb77644c

2. Kupferstückchen, Kupferblech dicke 0,8mm. wenn du nirgends was findest, hier http://www.ebay.de/itm/Kupferblech-...ohstoffe_Materialien&var=&hash=item6d710fbf77

3 Gasbrenner http://www.ebay.de/itm/Gas-Lotbrenn...imwerker_Elektrowerkzeuge&hash=item1c21a26420 besser wäre aber wenn du dir irgendwo eine Heißluftpistole ausleihen könntest

4 magnetisierte Schraubenzieher gibt's im Baumarkt


hier hat jemand noch eine gute Methode zum demontieren gefunden http://www.youtube.com/watch?v=xeFsm1HKokw einfach 'ne Tabelle anlegen und die schrauben nummerieren,
denk immer daran dass du es später noch irgendwie zusammenschrauben musst.


hier hab ich auch noch was lustiges gefunden http://www.ebay.de/itm/HP-DV9000-Grafikkarte-Reparatur-Anleitung-Material-/230579288352
154 Stück verkauft, du bist also definitiv net der einzige mit dem Problem, ich würde die Firma in Zukunft boykottieren. deren Drucker kann man auch voll vergessen.

und eine frage noch: hast du mit dem ding eigentlich gezockt?



[Selecta]

Liegt nur leider nicht an den Laptopherstellern, sondern an den überhitzenden Chips von nVidia... ;-)
Gleichen Fehler hab ich hier bei 3 Notebooks mit Karten der 7/8er Serie...



[appl_]

Danke für die ausführlichen Beiträge

Also ich habe ihn schon komplett auseinandergeschraubt, das war auch nicht das große Problem, da ich ja selber ausgebildeter EDV-Techniker bin und gerade zum Ingenieur strebe..

Allein die Praxis ist eine kleine Hürde, die ich mir jetzt selber aneigenen möchte, und verschiedenste Teile reparieren möchte, auch chips auslöten und neue reinlöten.

Dazu hätte ich noch zwei Fragen:

1. Gibt es Seiten wo ich die Chips für jede Art von Laptops herbekomme? oder muss ich da immerwieder neu googeln?

2. Könntest du mir vll. mal erklären was man so alles mit der BGA-station machen kann? bzw. ob mehr funktionen sind außer Microscop und einem lötkolben (hoffe ich auch) mit dem man die pins rauslöten kann.

LG



[ron stinger]

hallo erstmal

@faschohunter
danke für deine beiträge.
ich hätte mir fast das http://www.ebay.de/itm/HP-DV9000-Grafikkarte-Reparatur-Anleitung-Material-/230579288352 gekauft. jetzt muss ich mir nur das material besorgen.

da ich 2 von den laptops da habe kann ich das beruhigt angehen

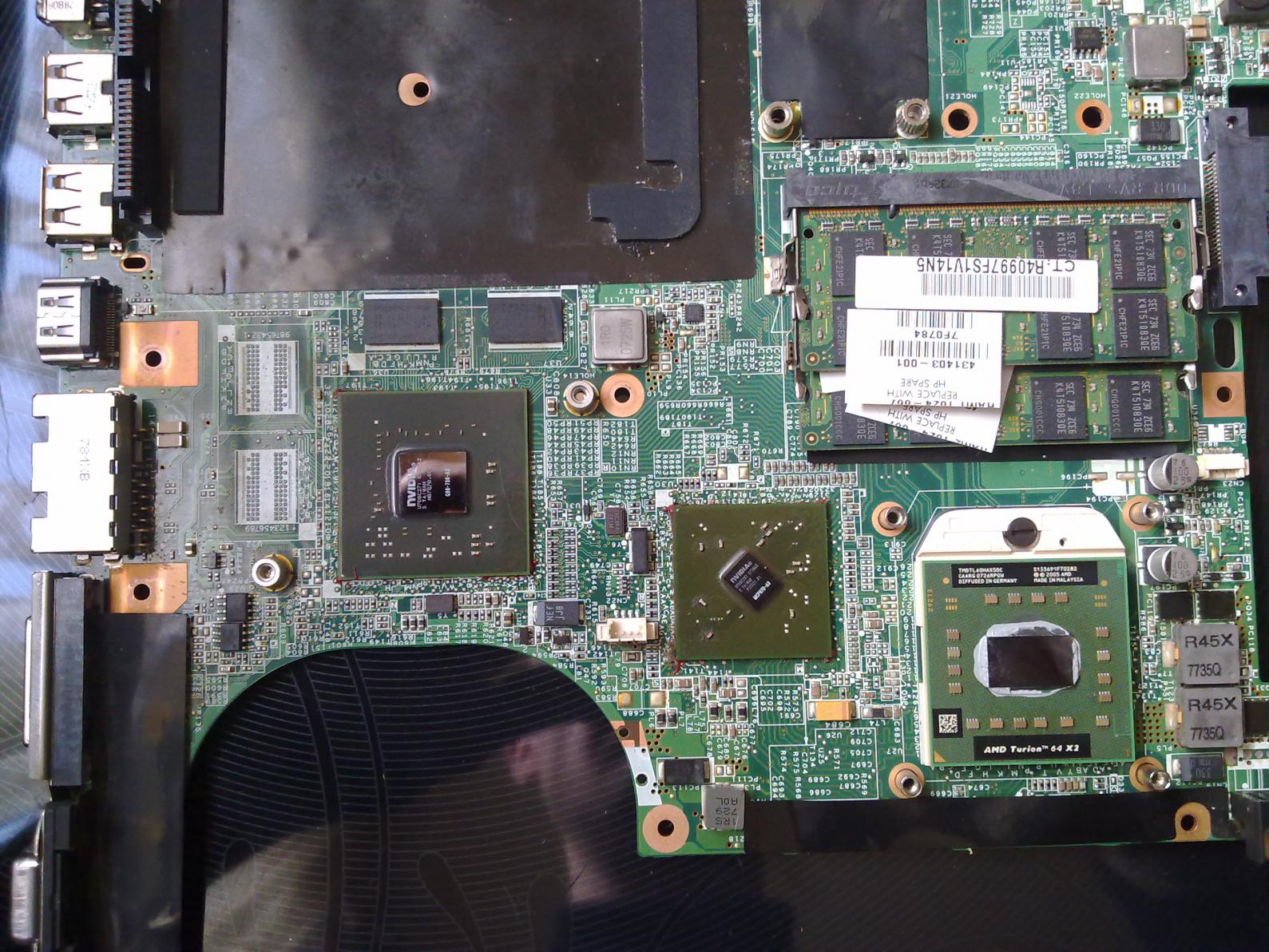

wie schon erwähnt sind 2 nvidia chips verbaut:
nvidia g86-730-a2 nVIDIA Graphics Geforce 8600M GT G86 730 A2
und
nvidia mcp67d-a3 nVIDIA MCP67D-A3 BGA Graphics Chipset

welchen von beiden muss ich nun bearbeiten?



[Quad-core]

Hallo den G86 , kannst es aber auch gleich lassen ,da es nicht länger als 2 wochen hält , ich spreche da wirklich aus erfahrung , ohne eine gescheite ausrüstung wird das nichts ,
aber wer den misst auf ebay glaubt soll selber schlauer werden :-).



[faschohunter]

das bringt wirklich nix ron stinger. die nvidia nforce northbridge ist auch betroffen

ich hab bisher gedacht nur die grafikkarte wär das problem, und man könnte es lösen mit verbesserter kühlung, runtertakten, biosupdate wenn man das zocken bleiben lässt - dem ist aber nicht so.

woher ich das weiß? hier in dem video mit dem krassen bebopsound werden beide chips dem reballing unterzogen http://tinyurl.com/6mg5cod da kann appl_ der angehende service-techniker *( <- lol und ingenieur ich weiß ja net wo du herkommst, aber hier in deutschland ist das eher unüblich dass ein ingenieur seine zeit mit der reparatur kaputter notebooks verplempert...)
mal sehen wie mit bga-station, schablone, temperaturmeßgerät etc. gearbeitet wird. wenn es so gemacht wird, ist der fehler 100% behoben weil dabei das lötzinn ausgetauscht wird. die chips von nvidia wurden damals mit minderwertigen lötzinn geliefert habe ich aus einem anderen forum erfahren. die nvidia-geforce-8er-serie ist auch bekannt für ihr miesen stromverbrauch (vor allem im idlemodus) und überhitzungsproblemen. trotzdem ist HP für mich ein saftladen, die hätten eine rückrufaktion starten sollen, immerhin hat das notebook mal 1400 euro gekostet.

in deutschland gibt es ja leider kein verbraucherschutz der sich mit solchen fällen beschäftigt, brauchen wir auch anscheind nicht - wenn selbst von einer der größten computer-communities so ein verhalten toleriert wird, zitat 'ist doch egal, machen ja alle hersteller so' https://www.computerbase.de/forum/t...te-kundenbewertungen-auf-geizhals-at.1028539/ wie's aussieht wehren sich in england die besitzer betroffener notebooks, manch einer konnte eine rückzahlung oder kostenlosen fix durchboxen, hier zum nachlesen http://www.nvidiadefect.com/...

wenn du es dennoch machen willst mit dem brenner, dann heiz beide chips auf, anders wie in dem ersten video ganz oben wo nur der grafikchip gebacken wird. so wie es der alte hier macht: mit nforce-chip http://tinyurl.com/7aue67o 'und das gleiche machen wir auch ma' mit der grafikkarte, kokeln wir die auch noch ein bisschen an' http://tinyurl.com/8a4bxxy 'aber aufpassen dass dat ganze board net abfackelt'

mit der brennermethode hält es vielleicht zwei wochen wie quad-core geschrieben hat - danach lohnt sich eine dauerhafte reparatur natürlich nicht mehr, durch das ganze erhitzen verringert sich ja die lebensdauer. hier der shop ist seriös, die bieten die reballing-methode an bei der das lötzinn ausgetauscht wird -> http://www.notebook-reparatur-werkstatt.de

Laptop Grafikchip Reparatur mit der Methode Backofen, Heißluft, Reflow? - nicht bei uns!

Bitte nicht! Davor können wir nur abraten, zumal die Erfolgsquote eher gering und nicht von dauer ist. Zusätzliche Schäden an der Grafikkarte durch einen Eigenversuch sind vorprogrammiert!

Überlassen Sie die Grafikchip Reparatur uns, da wir das nötige Know-How und Equipment für eine professionelle Grafikkarten Reparatur haben. Bei uns wird der Grafikchip abgelötet, gereinigt, ein reballing durchgeführt und dann wieder aufgelötet. Das ist ein aufwendiger sowie komplexer Vorgang und hat seinen Preis. Billige Angebote sollten Sie hinterfragen, diese könnten nur ein nachlöten (reflow) der Grafikkarte (GPU) beinhalten!

leider steht da nirgends was der ganze spaß kostet...

vielleicht kannst du ja anfragen ob es billiger geht wenn du nur dein mainboard einschickst, dabei sparen sie sich ja ein/ausbauzeit.

* versteckter text



[iTzZent]

vielleicht kannst du ja anfragen ob es billiger geht wenn du nur dein mainboard einschickst, dabei sparen sie sich ja ein/ausbauzeit.

werden sie nicht machen, da sie dadurch das Mainboard nicht testen können...
