Intel DG33FB: Wo sitzt der BIOS Chip

[seyt]

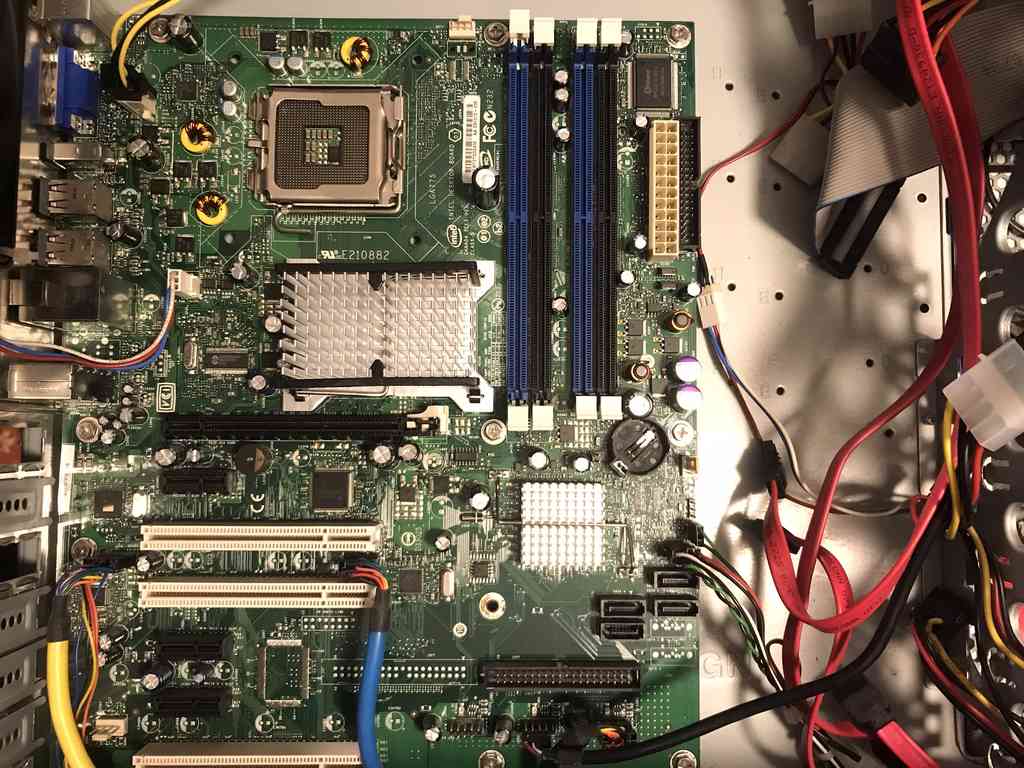

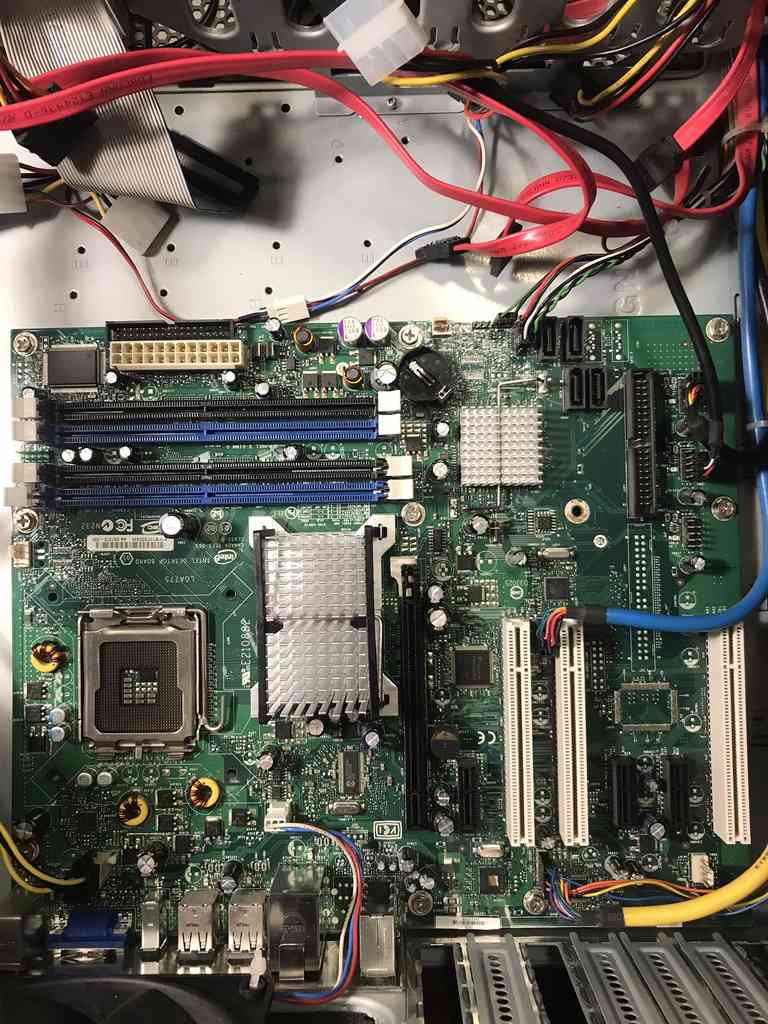

Motherboard: Intel DG33FB E210882, siehe Bilder

Kann mir jemand sagen, wo ich den BIOS Chip auf dem Board finde? Ich schicke zwei Bilder mit. Ich habe nach einem Chip mit SOP8-Gehäuse gesucht. Die Kandidaten mit dieser Eigenschaft können es aber eigentlich von ihrer Bezeichnung her nicht sein. Meine Hoffnung ist, dass im Forum jemand ist, die/der mit dem Bauteil schon mal was zu tun hatte und weiß, wo es auf dem Board sitzt.

Gruß seyt



[xxMuahdibxx]

Schau nach AMI oder AWARD auf den Bausteinen..

P.S. bin am Handy schlecht beim suchen



[ghecko]

Hast du die Bilder noch etwas kleiner?

Ne im Ernst, man muss da schon was erkennen können, so kann ich aktuell nur raten oder mich durch die Dokumentation wälzen.



[Sje2006]

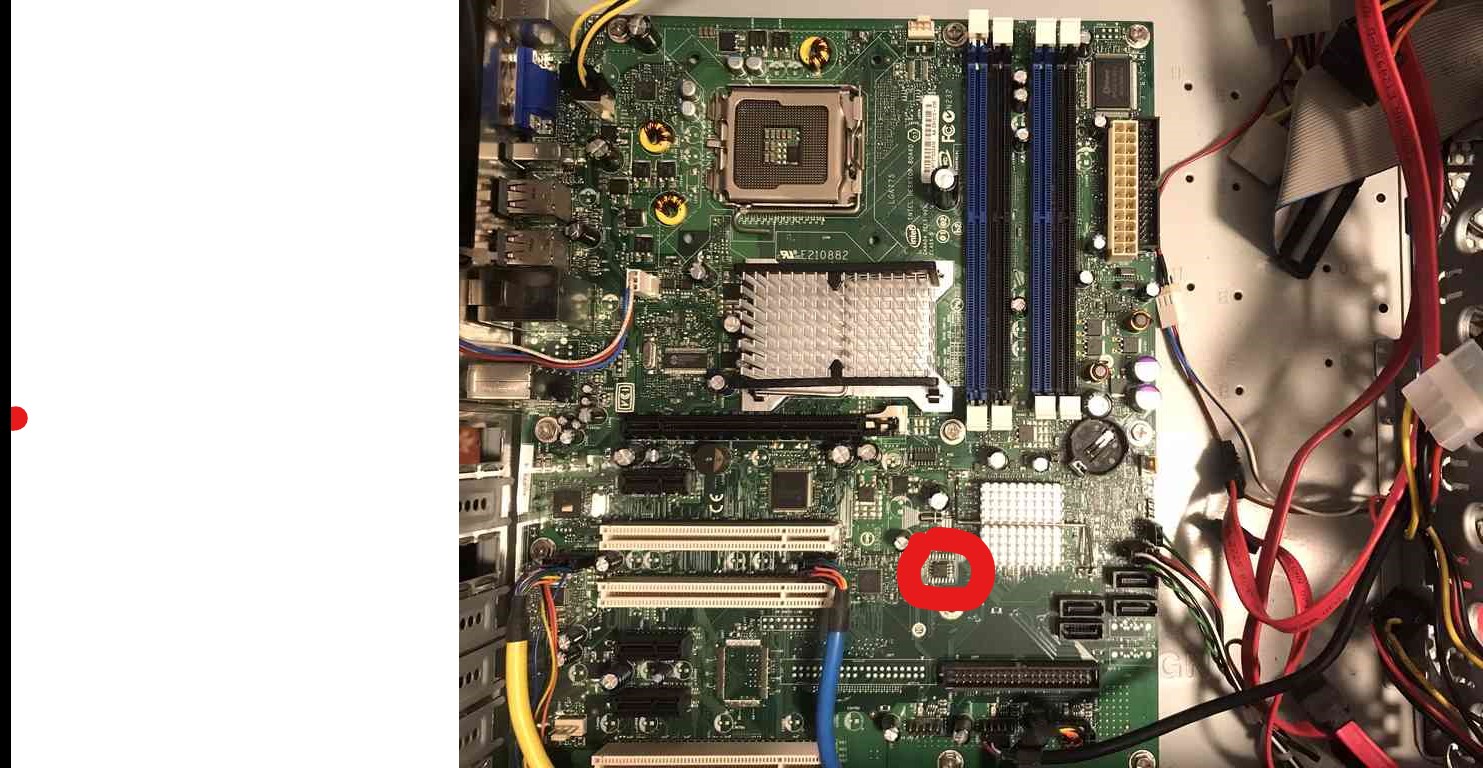

Ich denke ich hab das BIOS gefunden und es mal auf einem Bild markiert.

Bevor du den Chip auslöteste solltest die einfach ein BIOS-Update für das Board runterladen, auf eine CD-Brennen und versuchen ob das Board damit das BIOS neu flashen kann, den das ist laut Anleitung möglich.

Ansonsten kann es auch sein das das Mainboard nicht ohne CR2032 Knopfzelle startet, mit einer frischen CR2032 könnte es laufen.



[seyt]

Das war auch mein Kandidat. Der Aufdruck ist schlecht zu lesen, eventuell Atmel 0713. Ist das ein EEProm?



[Sje2006]

Es sieht zumindest aus wie ein üblicher BIOS-Chip aus der Zeit.
Die Kontakte drumherum sind wohl für einen Sockel in dem der BIOS-Chip bei anderen Ausführungen von diesem Mainboard sitzt.



[seyt]

Es ist vermutlich der BIOS-Chip. Der Aufdruck ist:
ATMEL 0718
26DF081A
dazu gibt es ein Datenblatt: 8-megabit 2.7-volt Only Serial Firmware DataFlash Memory
Ursprünglich hatte ich nur nach ATMEL 0718 gegooglet, weil ich dachte, das sei die Typenbezeichnung. Die steht aber in der zweiten Zeile.
