Intel i7 2600; ASUS P8H77-I; Takt bricht unter Vollast auf 1,6Ghz ein

[SoulStew]

1. Hardware

• Prozessor (CPU): Intel i7 2600
• Arbeitsspeicher (RAM): 2*8 GB DDR3 @1333mhz
• Mainboard: ASUS P8H77 ITX
• Netzteil: BeQuiet 300W
• Gehäuse: offener Aufbau
• Grafikkarte: Gigybyte GTX 1060 ITX
• HDD / SSD: Samsung 830 128 GB

2. Fehlerbeschreibung

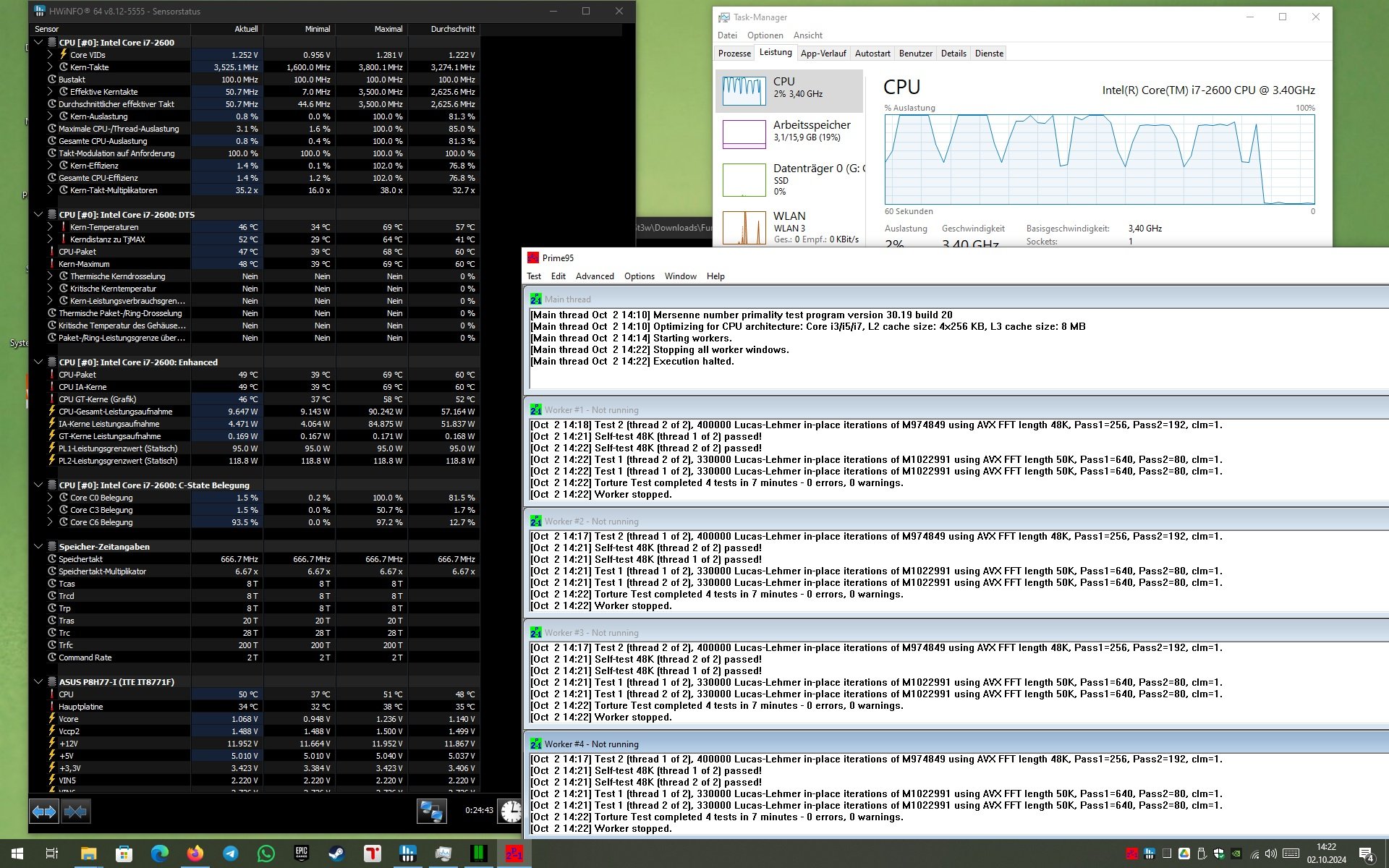

Der CPU Takt bricht unter Last immer wieder von den für die CPU spezifizierten 3,4 GHz auf 1,6GHz zusammen. Bei Vollastests mit P95 ergab sich folgendes Bild beim CPU Takt im Tastmanager (siehe Anhang). Anfänglich geht der Takt wieder auf die 3,4 GHZ non turbo Takt. Nach einiger Zeit schaffte er auch diese nicht mehr wie man an den Taktspitzen ja erkennt. Das Bild selber ist nach ca 20 Min Last aufgenommen worden. Die Taktschwankungen beginnen bereits früher nach 3-5 min und kommen in sehr regelmässigen abständen von ca. 10-15 sec. Auffällig war das die CPU Spannung jedesmal zu dem takteinbruch auch auf unter 1V gefallen ist (immer der wert welchen HW Info als Minimum angibt).

3. Was habe ich gemacht

Ich habe es zuerst für einen Temperaturthrotteling gehalten, weswegen ich die Hardware aus dem ITX Gehäuse ausgebaut und offen aufgebaut habe. An dem Fehler hatt sich durch mehr Luftzufuhr und zusätzliche Lüfter nichts geändert. Die CPU Temp selbst sehe ich mit um die 70 Grad nicht als so Kritisch für ne Sandybridge CPU.
Anschliessend habe ich den maximalen Multiplikator Schrittweise begrennzt und weiter getestet. Nach jeweils ca 30 min Test, trat der Fehler ab einer Begrenzung des Multis von 28, also 2,8 GHZ nicht mehr auf.

4. Was will ich wissen

Was ist hier das Problem ? :-D
Spannungsschiene im NT defekt? CPU Defekt? Board defekt? VRM des Boards defekt?
Ich weiß das des NT niedrig dimensioniert ist, aber auch ohne GPU tritt der Fehler auf und 300W sollten ja für nur die CPU reichen.

Freue mich auf Rückmeldung!



[K3ks]

Wenn Da anscheinend nich' durch die Temps die CPU drosselt: Dann würde ich auch sagen: Ja, Spannungszeuch/Brett, glaube nicht dass es die PSU ist, aber who knows. Kannst ja auch noch ohne dGPU (120W?) testen. Wenn du auf's Brett pusten lässt, wie ist's dann? Ohh. hast du auch schon gemacht... Kleiner Trost: Ohne GPU sollten ähnliche Systeme Gebraucht via Kleinanzeigen z.B. 20€-30€ Kosten... E: Hmmm...



[TP555]

Hi

Die CPU zieht 95W, das ist für Ungekühlte Spannungswandler zu viel, kenne das Problem auch mit einem i5 2400 der auch 95W zieht, und auf einem Asus P8H61 MX USB3.

Takte die CPU Mal runter, oder Gib nen Undervolting drauf.

Mfg.



[ILoveShooter132]

Ich tippe auf VRM zu heiß. Die CPU erreicht ja nicht mal PL1 obwohl die CPU temp top ist. Ich würde mal Testweise nen 2. lüften direkt auf die Spannungswandler richten sofern der Kühler das zulässt



[Mr.Zweig]

Was willst Du auch mit Prime stable? Wenn die CPU unter deiner Alltagslast nicht throttled, ist doch alles easy. Ich hatte meinen Sandy damals übrigens auf 4GHz übertaktet und gleichzeitig undervoltet. Das lief perfekt. Probiers mal.



[Baal Netbeck]

Dieses Drosseln auf 1,6 GHz oder gar 800 MHz ist typisch für VRM Überhitzung.

Kann sein, dass die Kühlung nicht ausreicht...kann sein, dass ein Temperatur Sensor Blödsinn ausgibt...



[DJMadMax]

Ich hatte meinen Sandy damals übrigens auf 4GHz übertaktet

Das nennst du Übertakten? ^^ *schielt auf Tochter-PC, wo der 5 GHz 2600K auch nach über 13 (!!) Jahren noch sein Werk verrichtet

Dieses Drosseln auf 1,6 GHz oder gar 800 MHz ist typisch für VRM Überhitzung.

Würde ich ebenfalls tippen. Kleb doch einfach mal ein paar kleine Kühlfinnen (kosten ja nicht die Welt) auf die VRMs, entweder mit Wärmeleitkleber oder mit Wärmeleitpads (Achtung, die halten nicht unbedingt, wenn sie senkrecht stehen). Anschließend einfach mal mit nem Gehäuselüfter direkt auf die VRMs pusten.

Wenn das nichts hilft, dann bekommt die CPU auf anderem Weg zu wenig Strom, was auch auf eine degradierte CPU hinweisen kann. Wenn die CPU allerdings nie übertaktet war bzw. stark über Normspannung lief (so wie meine kleine Sandy B*tch, höhö - die bekommts echt dreckig), dann kann es auch sein, dass die Stromversorgung der VRMs selbst (Stützkondis auf dem Board oder im Netzteil) sich langsam verabschieden.



[Mr.Zweig]

Jo, aber nicht gleichzeitig undervoltet 😉



[SoulStew]

Danke erstma für die zahlreichen Antworten. Versuche ma auf ein paar Sachen einzugehen.

Hi

Die CPU zieht 95W, das ist für Ungekühlte Spannungswandler zu viel, kenne das Problem auch mit einem i5 2400 der auch 95W zieht, und auf einem Asus P8H61 MX USB3.

Takte die CPU Mal runter, oder Gib nen Undervolting drauf.

Mfg.

Hab ihn ja per Multi Runtergetaketet. Ab 28 - also 2,8 GHZ läuft er stabil. Ich würde die gerne Undervolten und das ma so testen, aber entweder kann das Bios das nicht, oder ich bin zu doof die Option zu finden :-D.

Ich tippe auf VRM zu heiß. Die CPU erreicht ja nicht mal PL1 obwohl die CPU temp top ist. Ich würde mal Testweise nen 2. lüften direkt auf die Spannungswandler richten sofern der Kühler das zulässt

Hab ich getan.. also nen extra Lüfter drauf gerichtet. Hat die Last Taktzusammenbruch Phasen verlängert ... also er hat länger die 3,4 gehalten, aber is immer noch eingeknickt. Wie gesagt, ist das alles in offene Aufbau ohne Gehäuse getestet worden

Was willst Du auch mit Prime stable? Wenn die CPU unter deiner Alltagslast nicht throttled, ist doch alles easy. Ich hatte meinen Sandy damals übrigens auf 4GHz übertaktet und gleichzeitig undervoltet. Das lief perfekt. Probiers mal.

nee, aber Gamingstable auf Standarttakt wäre nice. Habs beim Satisfactoryspielen bemerkt und erst für nachladeruckler gehalten. Die ruckler im Spiel decken sich aber mit den Takteinbrüchen.

Dieses Drosseln auf 1,6 GHz oder gar 800 MHz ist typisch für VRM Überhitzung.

Kann sein, dass die Kühlung nicht ausreicht...kann sein, dass ein Temperatur Sensor Blödsinn ausgibt...

Joa, das deckt sich auch mit weiteren recherchen von mir. also das die TempSensoren Blödsinn erzählen, genau wie die Einbrüche auf 800/1600MHZ

Das nennst du Übertakten? ^^ *schielt auf Tochter-PC, wo der 5 GHz 2600K auch nach über 13 (!!) Jahren noch sein Werk verrichtet


Würde ich ebenfalls tippen. Kleb doch einfach mal ein paar kleine Kühlfinnen (kosten ja nicht die Welt) auf die VRMs, entweder mit Wärmeleitkleber oder mit Wärmeleitpads (Achtung, die halten nicht unbedingt, wenn sie senkrecht stehen). Anschließend einfach mal mit nem Gehäuselüfter direkt auf die VRMs pusten.

Wenn das nichts hilft, dann bekommt die CPU auf anderem Weg zu wenig Strom, was auch auf eine degradierte CPU hinweisen kann. Wenn die CPU allerdings nie übertaktet war bzw. stark über Normspannung lief (so wie meine kleine Sandy B*tch, höhö - die bekommts echt dreckig), dann kann es auch sein, dass die Stromversorgung der VRMs selbst (Stützkondis auf dem Board oder im Netzteil) sich langsam verabschieden.

Hehe, Ja Sandys waren schon toll was den OC anging. Weswegen es mich noch etwas mehr wundert, das er nicht mal mehr Standarttakt schaft. Gefühlt habe ich das Problem auch erst ein paar Tage, aber ...

Elektronenmigration in der CPU würde ich mal ausschließen, da es ne non K is und ich die quasi nie für lange in Dauerlast hatte... und selbst wenn ... 3,4 ghz ... da passiert nicht so viel ohne Elektronenpumpe (erhöhte Spannungen).
Die Stützkondies auf dem Board sehen auch gut aus. Hab die schon in defekt gesehen und das war immer ne sauerei. Heiß werden allerdings sowohl die Kondies als auch die FET's. Hab mich eben noch verbrannt beim berührtest :-D.

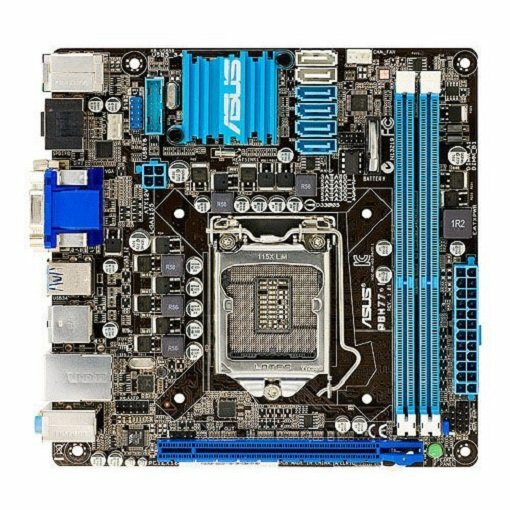

Frage also an alle. Hat jemand ne Empfehlung für nen paar Minikühler für die VRM's? Finde auf Anhieb irgendwie nichts brauchbares. Board isn ASUS P8H77 ITX & die CPU sitzt unter nem Samuel17. Also genügend Platz. Für Suchfaule, gibts nen Bild vom Layout im Anhang



[K3ks]

Ohne GPU sollten ähnliche Systeme Gebraucht via Kleinanzeigen z.B. 20€-30€ Kosten...

Eins mit einem besseren Sockel 1155 Brett und dann tauschen oder gleich für ein paar € nur das Brett... Ehrlich gesagt kriegt man auch für den Preis von 30€ oder nur wenig mehr auch Sockel 1150-Systeme usw...



[SoulStew]

@K3ks Da hast du natürlich recht. Aber es is der einzige Rechner den ich mir jemals aus neuen Komponenten zusammengestellt habe, weswegen da ne Menge Ideologie und Bastelfreude dabei ist und ich ihn gerne so eralten möchte :-D.
Es ist schon lange nicht mehr mein Hauptrechner und es geht mir ums Prinzip das maximalste aus dem damals teuren Einkauf rauszuhohlen 🙃 .



[Mr.Zweig]

Hat jemand ne Empfehlung für nen paar Minikühler für die VRM's?

Schau mal die hier. Sogar in blau ^^ Von der Firma gibt es noch mehr auf Amazon in verschiedenen Formen und Grössen. Kannst ja mal schauen. Habe ich allerdings selbst nicht getestet. Ich denke kleine passive Kühler und etwas Luft, sollten ausreichen.



[DJMadMax]

Hat jemand ne Empfehlung für nen paar Minikühler für die VRM's? Finde auf Anhieb irgendwie nichts brauchbares.

Amazon "VRM Cooler" ... da gibt es hunderte Hits. Es müssen auch keine Kupferelemente sein, die sollten aus Alu dicke ausreichen.



[SoulStew]

Schau mal die hier. Sogar in blau ^^ Von der Firma gibt es noch mehr auf Amazon in verschiedenen Formen und Grössen. Kannst ja mal schauen. Habe ich allerdings selbst nicht getestet. Ich denke kleine passive Kühler und etwas Luft, sollten ausreichen.

UHHH!!! In Blau!!! Die mag ich! Die Maße sehen auch gut aus. Werde ich wohl ma testen, danke.

Amazon "VRM Cooler" ... da gibt es hunderte Hits. Es müssen auch keine Kupferelemente sein, die sollten aus Alu dicke ausreichen.

Du wirst lachen, aber ich bin wirklich nicht auf die idee gekommen bei Amazon zu gucken und hab zuerst Geizhals durchstöbert, wo es mehr als nur unübersichtlich zu finden war :-D


Danke allerseits. Gebe mal Bescheid was VRM Kühlung ergeben hat.



[DJMadMax]

@SoulStew
Alles gut Ich beobachte mal den Thread, bin selbst neugierig.



[Mr.Zweig]

Same here! Frohes Schaffen!



[SoulStew]

Soooo!....
Nachdem jetzt die Kühler Wochenlang bei mir rumlagen, bin ich endlich zum Einbau gekommen. Es hat leider GARNICHTS gebracht, sieht aber hübsch aus :-D. Sobald die Leistungsaufnahme über die 70W nach HW Info geht,beginnt der Takt an zusammenzubrechen - alles also wie gehabt !!!
Hab jetzt den Multi fest auf 28 gesetzt und lebe damit bis ich mal wieder aufrüste und mein Z390 im 2. Rechner landet 🙃.
Sollte hier jemand nen AM4 ITX Board ab B450 SoC abzugeben habem, PM't mich gerne an

Grüße



[DJMadMax]

Sollte hier jemand nen AM4 ITX Board ab B450 SoC abzugeben habem, PM't mich gerne an

Um das ins rechte Licht zu rücken: du möchtest gerne einen Link zu einer Verkaufsplattform wie z.B. Kleinanzeigen und co., wo dir ein Forist gerne seine Ware anbieten kann Bedenke bitte, dass ComputerBase leider nicht mehr als Verkaufsplattform fungieren kann, da die rechtlichen Voraussetzungen dafür leider nicht sichergestellt werden können. CB trifft hierbei keine Schuld.

Davon abgesehen: echt ärgerlich, dass der Versuch nichts gebracht hat, dafür war's aber auch nicht teuer.

Es wäre zwar weiterhin interessant, woran genau das Taktproblem liegt, aber jeder Cent, der hier noch reingesteckt wird, ist wohl in den Wind geschossen. Ich wüsste zu gern, ob die CPU auf einem anderen Board dasselbe Verhalten zeigt.



[Naru]

Ich tippe auf VRM zu heiß.

Ist tendenziell sowieso das Wahrscheinlichste. In dem Screenshot fehlen jedoch die Values dazu, was mir sofort aufgefallen ist.
Aber es geht nicht nur um zu heiß, sondern auch um Verschleiß. (Netter Reim.)
Denke, dass es bis vor einiger Zeit noch lief, nur jetzt sich der Drain durch die gesunkene Effizienz der SMDs auswirkt.



[DJMadMax]

In dem Screenshot fehlen jedoch die Values dazu, was mir sofort aufgefallen ist.

Ich wäre mir aber auch nicht so sicher, ob Sockel 1155-Boards hier schon Sensoren für besitzen.
