Interne USB Anschlüsse anschliessen!

[Timo]

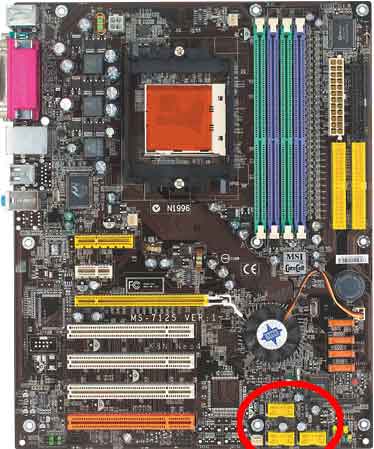

Halle, ich habe das Mainboard: K8N Neo4. Es verfügt über drei USB Anschlüsse in Form von Stiftblöcken: JUSB1 + JUSB2 + JUSB3. Ich habe am Gehäuse vorne einen USB Anschluss den ich an diese JUSB´s anschliessen möchte. Es stehen 8 Kabel mit folgender Bezeichnung zur Verfügung: 2x rot (+), 2x schwarz (-), 2x grün (port plus), 2x weiss (port minus). Kann mir jemand sagen wie ich diese acht Kabel anschliessen muß? Aus dem Handbuch ist dies nicht zu ersehen. Vielen Dank



[FAT B]

ich find auf der MSI seite grade nicht das handbuch zu deinem mainboard, aber in meinem MSI handbuch für nen945gzm3 steht die genaue bezeichnung und die funktion der pins auf dem mainboard unter dem punkt "front usb connectors". so konnte ich problemlos bei nem bekannten auch sonen unglücklich konstruierten frontconnector dranbasteln. allerdings scheinen bei dir die einzellnen kabel rech unglücklich bezeichnet zu sein. aus 2x schwarz + und 2x rot - etc werd ich leider nicht schlau. steht da nicht sowas wie GND, VCC usw?

gruß



[Timo]

doch, dort steht: 2x + , 2x - , 2x port plus , 2x port minus. Im Handbuch steht nur: Es verfügt über drei USB Anschlüsse in Form von Stiftblöcken: JUSB1 + JUSB2 + JUSB3JUSB1 + JUSB2 + JUSB3. Mehr ist dort nicht beschrieben.



[flipp]

Im Handbuch steht:

Front USB Connectors: JUSB1 / JUSB2 / JUSB3

Pin 1 VCC
Pin 2 VCC
Pin 3 USB0 -
Pin 4 USB1 -
Pin 5 USB0 +
Pin 6 USB1 +
Pin 7 GND (ground)
Pin 8 GND
Pin 9 Key (no pin)
Pin 10 USBOC

flipp



[flipp]

doch, dort steht: 2x + , 2x - , 2x port plus , 2x port minus

MIt diesen Infos und mit der Tabelle kannst Du dein Problem sicher lösen (ach ja, port+ steht für ..., ja USB+), ansonsten besser in einen PC Laden mit dem Ding.
flipp



[FAT B]

jo geanu. wobei man nur noch wissen muss wo pin eins sitzt und welcher 10 ist aber ok. ich würds so probieren: 2x+ an die VCC, 2x- an die GND, port0 plus an pin5 port0 minus an pin3 analog für port1.

könnte klappen. allerdings sei dir gesagt, dass du dir den port ruinieren kannst durch falsches anschliessen. von daher gibts hier von meiner seite keine garantie.

gruß



[Sensus]

@Timo
Vielleicht hilft dir das MSI-Forum weiter.Scroll dich mal durch die Seite.
http://images.google.de/imgres?imgu...fox-a&rls=org.mozilla:de:official&hs=Put&sa=N



[Simpson474]

jo geanu. wobei man nur noch wissen muss wo pin eins sitzt und welcher 10 ist

Es ist eigentlich Standard, dass auf dem PCB ein Pfeil ist, der den ersten Pin kennzeichnet.



[z513]

Es steht im Handbuch genau erklärt. Steht aber nicht bei Deutsch sondern nur bei English, Seite E-2-19 Front USB.

P.S. Hab ich damals auch erst gesucht.



[riDDi]

pin 9/10 lassen sich doch leicht finden. wenn also der fehlende pin 9 rechts oben ist ist pin 1 links oben.



[Timo]

Ja stimmt z513, dort habe ich es gefunden. Vielen Dank an alle die geantwortet haben.
