IP basierten Anschluss direkt am Router anschließen

[markutz]

Moin zusammen,

Ich möchte in meiner neuen Wohnung den DSL Anschluss direkt an den DSL Eingang des Routers anschließen (Fritzbox 7590). Aktuell sieht es so aus, dass ich in jeden Raum eine LAN Dose mit Cat5e Verlegekabeln habe, welche alle im Elektroverteilungsraum zusammen laufen. Angeschlossen ist hier jedoch nur die Dose aus dem Flur, an dieser wurde nämlich die Telekom Leitung aufgelegt (nicht von mir, ist ein Neubau und vermutlich von der Telekom so angeschlossen, die Dose ist auch beschriftet). Es ist keine TAE Dose vorhanden, was bei einem IP Anschluss ja ohnehin nicht mehr nötig sein sollte.
Mein Plan wäre jetzt, die Telekom Leitung im Elektroraum nach TIA-568A aufzulegen und direkt am Router anzuschließen. Die restlichen Cat5e Leitungen würde ich dann ebenfalls nach TIA-568A auflegen und den Router als Switch nutzen. Hat hierzu jemand Erfahrungswerte, ob das so Problemlos klappt?

Habe keinen vergleichbaren Beitrag gefunden, falls vorhanden, bitte verlinken, Danke!

Beste Grüße!



[KnolleJupp]

Ja, warum sollte das nicht klappen? Du müsstest nur die Leitung vom APL (Hausanschluss, zwei Adern) in den Raum umlegen, wo der Router hin soll.
Der Einfachheit halber würde ich dort eine Aufputz-TAE Dose setzen, worin dieser Anschluss dann mündet. Von da aus gehst du dann in die Fritz!Box.

Bei einem IP-Anschluss wird ja kein Splitter, NTBA oder sonstiges gebraucht.
Sofern die vier LAN-Ausgänge der Fritz!Box ausreichen, braucht du auch keinen zusätzlichen Switch, um die Netzwerkdosen in der Wohnung dann mit Internet zu versorgen.



[DeusoftheWired]

Stellvertretend für x andere bitte diesen Thread lesen.

Kurz: Im Elektroverteilungsraum die Enden der Cat5-Verlegekabel auf ein Patchpanel auflegen. In alle genutzten Ports des Patchpanels ein Patchkabel, das jeweilige andere Ende in einen Port eines 8/16/24/48-Port-Switches. Außerdem ein Patchkabel zu einem LAN-Port des Routers.

Eine TAE brauchst du trotzdem noch. IP-Anschluß heißt nur, daß keine Teile des Frequenzbands mehr für reine Telephonie reserviert sind, sondern alles für xDSL genutzt wird.

Wie sieht die Dose im Flur aus?
Wie wird sie in den Elektroverteilungsraum geleitet?
Wie sieht ihr Abschluß im Elektroverteilungsraum aus?



[KnolleJupp]

Also... dann jetzt richtig.

Du brauchst ein normales Telefonkabel vom Hausanschluss/APL zu einer normalen TAE-Dose (NFN). Das kann natürlich auch eine Aufputz-Dose sein.
In diese Dose steckst du den Router mit dem mitgelieferten Kabel ein.

Dann hast du mehrere Netzwerkkabel, die von diesem Raum in andere Räume ausgehen.

In die Räume jeweils eine Cat.6a RJ45 Doppel-Dose setzen. Heute nimmt man dafür sogenannte Keystone Module, z.B. https://www.amazon.de/DN-93615-Prof...computers&ie=UTF8&qid=1522608157&sr=1-1-fkmr0.

An dem Punkt wo alle Kabel zusammenlaufen ein Cat.6a Keystone Patchpanel montieren, auf das alle Netzwerkkabel aufgelegt werden, z.B. https://www.amazon.de/Patchpanel-Pa...1_1?s=computers&ie=UTF8&qid=1511822553&sr=1-1.

Von dem Patchpanel gehst du mit einzelnen Patchkabeln, z.B. https://www.amazon.de/BIGtec-Netzwe...=sr_1_5?s=ce-de&ie=UTF8&qid=1511823835&sr=1-5,
auf einen Switch, z.B. https://geizhals.de/digitus-professional-dn-801-rackmount-gigabit-switch-dn-80113-a1761895.html.
An einen Anschluss vom Switch kommt der Router.

Das kann man bequem in einen kleinen 19" Schrank unterbringen.
Nicht vergessen alles mit dem Potentialausgleich des Gebäudes zu verbinden.

Nicht auf die Idee kommen die Patchkabel aus Resten des Verlegekabels selber zu crimpen!

Telefon kannst du über DECT vom Router ausgehend lösen.



[markutz]

Danke euch beiden für die hilfreichen Antworten!

Ich habe mal zwei Bilder gemacht, das erste von der Dose im Flur:
https://picload.org/view/dapadwll/d2bdf47d-9ff5-429b-800a-6e41ec.jpg.html

Diese Dose ist mit einem Cat5e Kabel angeschlossen und landet dann im Elektroverteilungsraum in meiner Wohnung:
https://picload.org/view/dapadwli/adf24207-d18b-4f47-800a-647fe2.jpg.html

Hier laufen gerade alle Dosen zusammen, sowie in grau die Telekom Leitung. Hier ist keine Dose o.ä., die Leitung geht direkt auf das Verlegekabel. Ich möchte hier nochmal anmerken, dass ich bisher noch keine Hand angelegt habe, die Verkabelung ist original vom Elektriker!

Auch im Elektroverteilungsraum vom Haus ist keine Dose, die Leitungen gehen von da aus direkt in alle Wohnungen.



[KnolleJupp]

Grausam!
Ne, echt. Der Elektriker war wohl günstig...

OK, hier eine quick & dirty Lösung:

- Das graue Kabel kommt vermutlich vom Hausanschluss. Das trennst du erstmal von dem orangen Netzwerkkabel und
da dran kommt eine NFN-kodierte TAE-Dose, z.B. https://www.amazon.de/Rutenbeck-TAE-3x6-Anschlussdose-reinwei%C3%9F/dp/B000NB0BPA/ref=sr_1_1?s=ce-de&ie=UTF8&qid=1522664200&sr=1-1, mit zwei Adern des grauen Kabels an den Klemmen 1 und 2.

(Um die Verkabelung zu prüfen, kannst du einen Tester kaufen, z.B. https://www.amazon.de/TAE-Pr%C3%BCfstecker-LED-Leuchten-Statusanzeige-Elektronik/dp/B001JK7BV6/ref=sr_1_1?s=computers&ie=UTF8&qid=1522663746&sr=1-1. Wenn grün leuchtet, dann korrekt.)

- Von der TAE-Dose (mittlerer Anschluss) gehst du, mit dem bei der Fritz!Box mitgelieferten Kabel, auf den weißen Anschluss deiner Fritz!Box.
Dann hast du schonmal Internet/Telefon in der Fritz!Box.

- Auf jedes der orangen Netzwerkkabel montierst du ein Keystone Modul, z.B. https://www.amazon.de/deleyCON-Keystone-vollgeschirmt-werkzeugfrei-Rohkabel/dp/B0733CQFTQ/ref=sr_1_1?s=computers&ie=UTF8&qid=1522664085&sr=1-1.
Das Auflegen sollte normalerweise werkzeuglos erfolgen können.

- Diese verbindest du anschließend mit Patchkabel, z.B. https://www.amazon.de/25m-Netzwerkkabel-Halogenfrei-Mediaplayer-Patchpannel/dp/B005VFZ09K/ref=sr_1_5?s=computers&ie=UTF8&qid=1522663850&sr=1-5, mit deiner Fritz!Box (gelbe Anschlüsse).
Sind es nicht mehr als vier, brauchst du keinen zusätzlichen Switch.

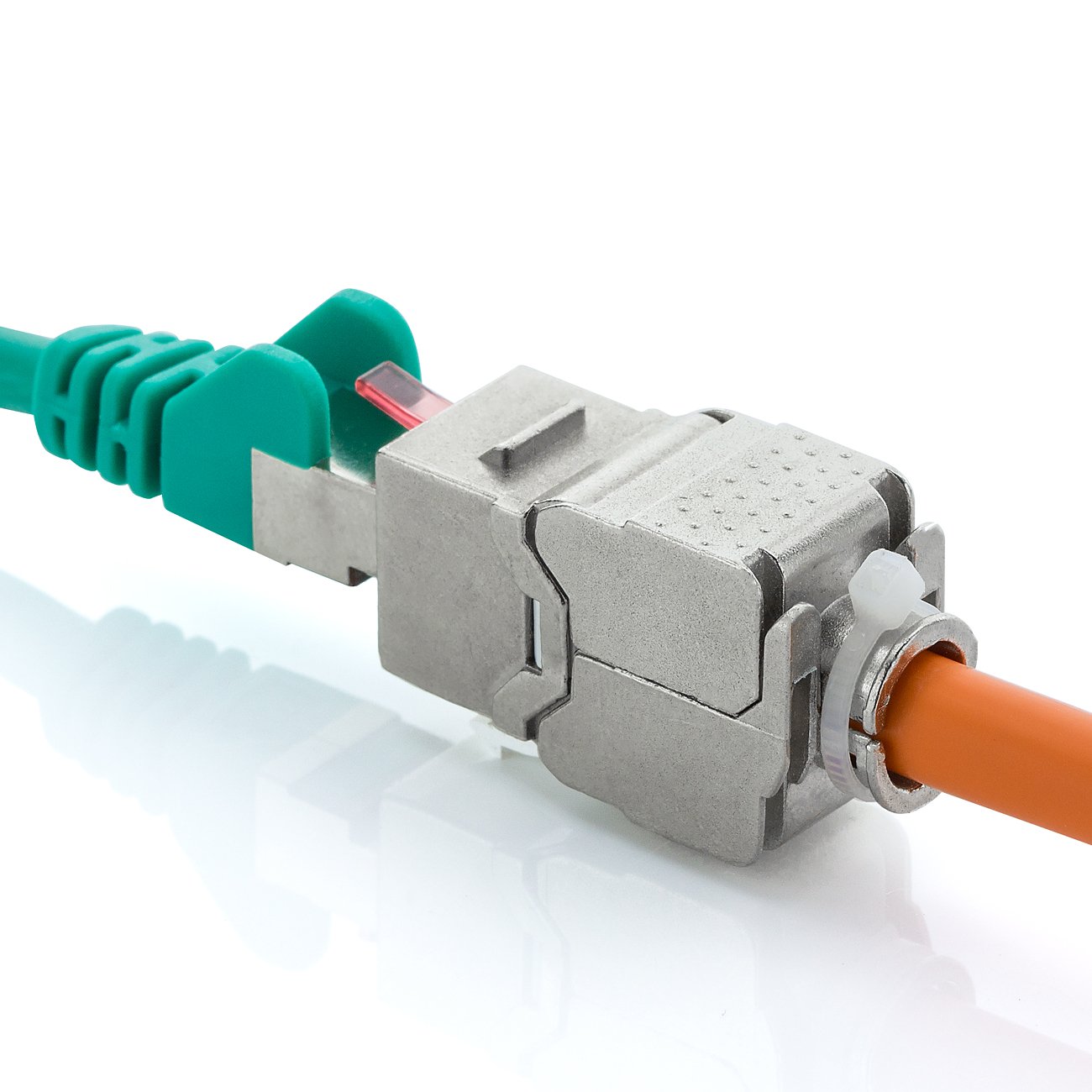

Das sollte am Ende dann ungefähr so aussehen: https://images-na.ssl-images-amazon.com/images/I/712oYGSBEvL._SL1300_.jpg.

- Sind es mehr als vier, brauchst du zusätzlich einen Switch, z.B. https://www.amazon.de/HP-JH408A-Switch-1405-8-8-port/dp/B01N9C8JCX/ref=sr_1_1?s=computers&ie=UTF8&qid=1522666012&sr=1-1.
In dem Fall würde ich nur ein einzelnes Patchkabel nehmen vom Router in den Switch und alle orangen Netzwerkkabel kämen nur an den Switch.

WLAN und DECT geht dann vom Router aus. Ob der Empfang ausreicht, musst du halt gucken. Ich nehme an dieser "Elektroverteilungsraum" befindet sich in deiner Wohnung?

(More dirty wäre Stecker direkt auf die orangen Netzwerkkabel zu montieren, z.B. https://www.amazon.de/AIXONTEC%C2%AE-RJ45-Stecker-feldkonfektionierbar-Verlegekabel-werkzeugfreie/dp/B019CPQFOI/ref=sr_1_1?s=computers&ie=UTF8&qid=1522672672&sr=1-1, und die Patchkabel einzusparen.
Diese Lösung würde ich aber nicht empfehlen.)

Man kann auf dem Bild das graue Kabel schlecht erkennen. Wenn es normgerecht am Hausanschluss angeschlossen ist, wäre korrekt:
bei vier Adern im Kabel, Rot auf Klemme 1 und Schwarz auf Klemme 2 der TAE-Dose oder
bei mehr als vier Adern im Kabel, Rot auf Klemme 1 und Blau auf Klemme 2 der TAE-Dose. Das siehst du vielleicht auch daran welche Kabel jetzt mit dem orangen Netzwerkkabel verbunden sind.

Dann solltest du überprüfen ob in der Netzwerkdose an der jetzt das graue Kabel angeschlossen ist auch alle acht Adern aufgelegt sind.
Und die Netzwerkdosen in den Räumen müssen natürlich auf die gleiche Art wie die Keystone Module aufgelegt sein.

(Ich würde übrigens nach TIA-568B auflegen, weil das der Belegung der fertig gekauften Patchkabel entspricht.)



[bender_]

@KnolleJupp: Sehr schön beschrieben.
In einem Neubau würde ich allerdings keine TAE mehr setzen. Es spricht nix dagegen einfach die Telefon Doppelader auf Pin 4 und 5 eines RJ45 Keystones aufzulegen und per Patchkabel mit dem DSL/WAN Anschluss des Routers zu verbinden. Was anderes als ein IAD kannst Du an dem Anschluss eh nicht mehr betreiben.
Nachher kommt noch jemand auf die Idee an der TAE ein Analogtelefon einzustecken und wundert sich warum nichts geht...



[KnolleJupp]

Es spricht nix dagegen einfach die Telefon Doppelader auf Pin 4 und 5 eines RJ45 Keystones aufzulegen und per Patchkabel mit dem DSL/WAN Anschluss des Routers zu verbinden.

Ja, dass geht auch.
Ich bin da mehr Oldschool und eine TAE-Dose ist immer als "Ohh, da ist der Telefonanschluss" erkennbar...



[markutz]

Hört sich nach genau der Lösung an, die ich gesucht habe, vielen Dank! Ich werde nächste Woche, nachdem ich das so umgesetzt habe, mal berichten!
