Ist das ein msata Slot?

[warnie]

Hallo liebe Community.
Ich habe mir auf Kleinanzeigen einen Thinkcentre M700 als Heimserver gekauft.

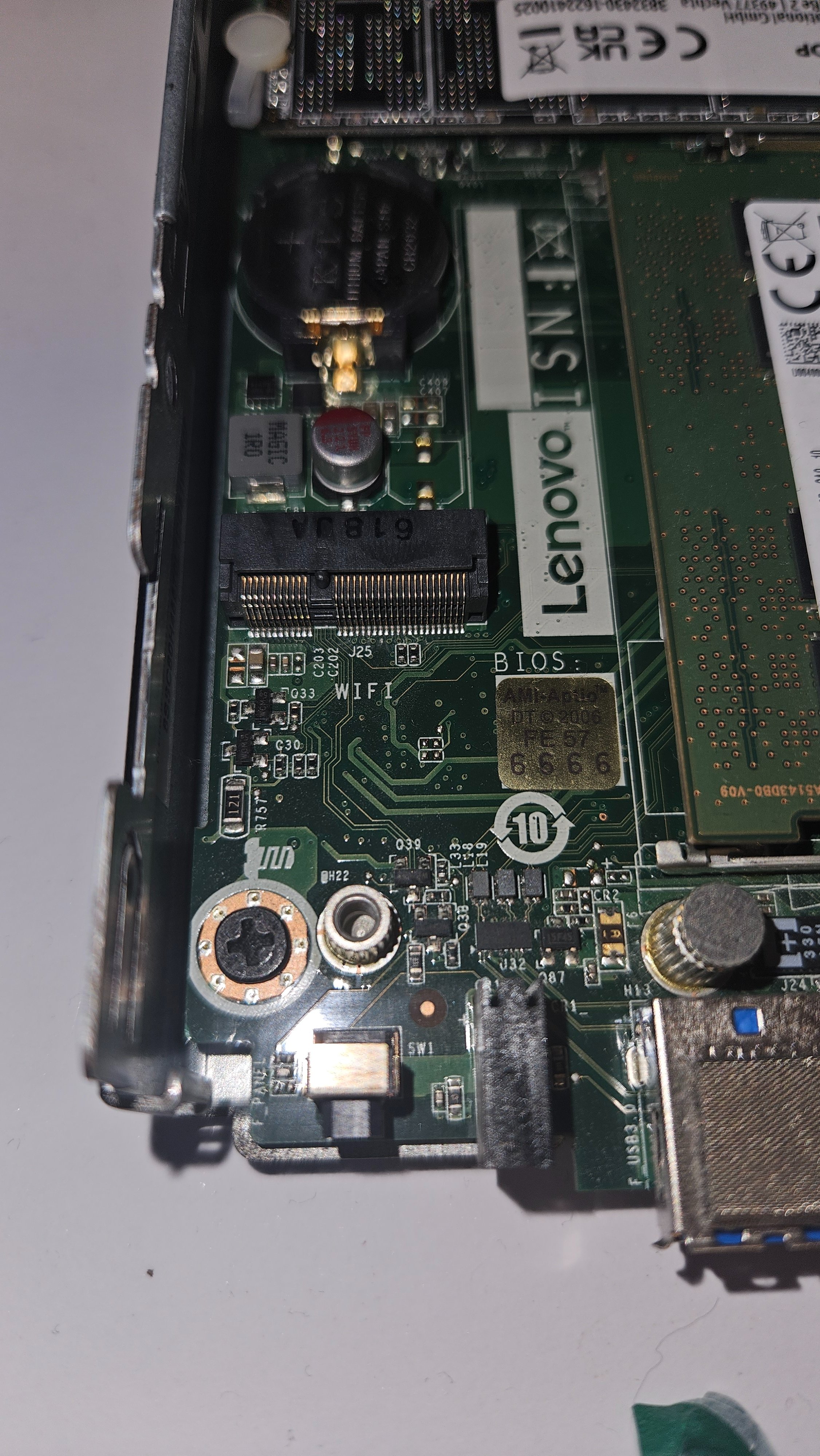

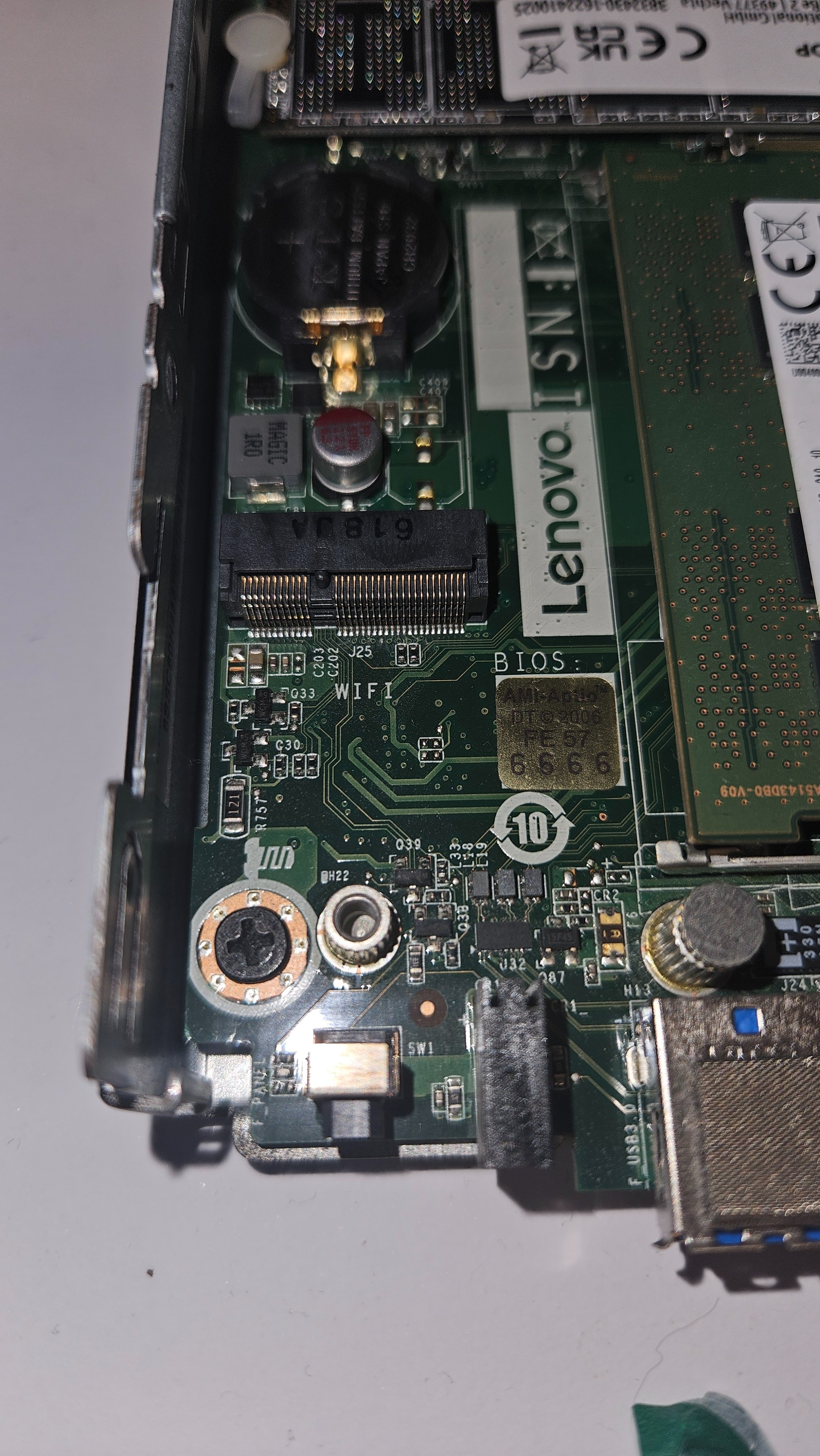

Auf dem Maiboard habe ich einne Slot den ich nicht ganz zuordnen kann.
Es schaut mir aus wie ein msata-Slot, was mich jedoch wundert das die Verschraubung zum fixieren mittig platziert ist une nicht wie üblich links und oder rechts...
Kann mir jemand sagen was das für ein Slot ist, wofür er genutzt werden kann oder wie ich dort eine msata fest bekomme sollte es doch ein msata wlot sein?

Vielen Dank schonmal.
Bin newbie hier. Bitte weist mich darauf hin falls ich irgend etwas betreffend des Forums falsch gemacht haben sollte...



[madmax2010]

da steht wifi dran.
ohne jetzt in die Anleitung zu schauen, würde ich raten, dass es, m.2 a oder e ist. Oder mini pcie



[tino380]

das ist ein PCI Anschluss für eine WLAN Karte sein...



[warnie]

Vielen dank. Hätt ich selbst drauf kommen können 🙄



[F4T4L1TYftw]

was mich jedoch wundert das die Verschraubung zum fixieren mittig platziert ist une nicht wie üblich links und oder rechts...

Eigentlich ist ja aber Mittig Üblich



[warnie]

@F4T4L1TYftw Bei M2 ja aber bei msata ist doch links und/oder rechts üblich?
Korrigier mich falls ich falsch liege.



[Amaoto]

Deswegen ist es M.2 (Key E), vermutlich 2230 wie die meisten solcher Slots für WLAN-Karten.



[madmax2010]

Und alles was du zu m.2 wissen kannst findet sich hier:
https://www.delock.de/infothek/M.2_2022/M.2.html

Top Artikel mit guten Bildern



[SirKhan]

Dem Artikel von @madmax2010 nach würde ich auch auf Key E tippen.
Falls der Platz da ist, kann man es vermutlich Adaptern auf Key M (mit 2 Lanes), falls man eine SSD verbauen will.
Ansonsten ist es natürlich ein super Slot für WLAN-Karten.



[gr3if]

Leider sind die Wifi M.2 Slots oft via USB intern verdrahtet. Da kann teilweise keine SSD dran angebaut werden.
Generell ist die Idee aber richtig,



[Mickey Mouse]

Falls der Platz da ist, kann man es vermutlich Adaptern auf Key M (mit 2 Lanes), falls man eine SSD verbauen will.

nur weil man etwas irgendwie mechanisch zusammen gefrickelt bekommt, heißt das noch lange nicht, dass es auch tatsächlich funktioniert

also solange ich so etwas nicht selbst unter exakt den gleichen Rahmenbedingungen (bis hin zur BIOS Version und CPU Revision) ausprobiert habe oder es aus anderer sicherer(!) Quelle weiß, wäre ich mit solchen Tipps äußerst vorsichtig...



[klampf]

Ansonsten ist es natürlich ein super Slot für WLAN-Karten.

Könnte der Grund sein warum auf dem PCB darunter Wifi steht



[SirKhan]

Hm, ich kenn das so, dass WiFi über PCIe und Bluetooth via USB angebunden ist, bei solchen Slots.
War zumindest bei dem was ich so habe so. Kann natürlich bei manchen Mainboards auch anders sein.

Bei meinem letzten Mini-PC war sogar ein ähnlicher Adapter dabei wie oben mit der Anmerkung, dass darin nur SSDs bis 1TB gehen (was mich eher wundert; möglicherweise als Boot-Device).



[warnie]

Erstmal danke an alle für die Menge an Antworten.

Habe eben nochmal in der Anleitung geschaut. Dort ist der Slot als M2 Wifi-Kartensteckplatz gekennzeichnet. Also kann ich hier wohl keine SSD dran klemmen...

Gibt es irgendeine elegantere Lösung mehrere SSDs für Openmediavault anzuschließen als über USB?
Oder ist USB hier sogar die beste Wahl?
Ich möchte mir eine Heimcloud einrichten die sich automatisch auf mehren Laufwerken automatisiert sichert dalls mal eine Festplatte aussetzen sollte.

Den vorhandenen NVME Steckplatz nutze ich als Bootlaufwerk und der SATA Steckplatz ist bereits mit einer SSD besetzt die ich für ein VM mit Linux Mint nutze.



[stickedy2]

Also laut Lenovo werden die Dinger u.a. mit einer Atheros QCA9377 WLAN-Karte verkauft. Das ist ein PCIe-Chip. Also sollte das mit dem Adapter von SirKhan funktionieren. Einen Versuch ist es definitiv wert, so ein Adapter kostet ja quasi nix.

Es gibt auch Sata-Controller in der Bauform:

https://amzn.eu/d/hbcbCkE

Bestellen und ausprobieren



[whats4]

vorsicht:
thinkcentre, das ist ein enterprise class desktop.
könnte sein, daß es nur mit karten geht, die eine lenovo FRU nummer haben.

wenn das so ist, startet das system mit einer eingebauten fremdkarte ned.
eine entsprechende meldung wird in dem fall angezeigt.



[mblaster4711]

Thinkcentre M700

Für die TinyPCs gibt's ne Modding Scene
Da kannst ein Riser einbauen und dort ein GPU oder eben NVMe PCIx Adapter einbauen (low Profile).
Hier sieht man ein paar Beispiele
https://www.mydealz.de/deals/lenovo...p-1x-hdmi-usb-c-refurbished-office-pc-2488941



[Das MatZe]

Leider sind die Wifi M.2 Slots oft via USB intern verdrahtet.

In der Regel ist Key A und E mit zumindest einer PCIe Lane und USB ausgestattet. Die meisten WLAN Module nutzen auch PCIe für das WLAN, USB dann für den Bluetooth Teil.
War zumindest beim Intel AC9xxx (die exakte Bezeichnung weiß ich nicht mehr, das was eben in meinem t480s verbaut war) der Fall, ebenso wie beim AX210, welches jetzt da drin steckt.
