Ist das ein SDRAM Speicherchip?

[DrAgOnBaLlOnE]

Hallo Community,

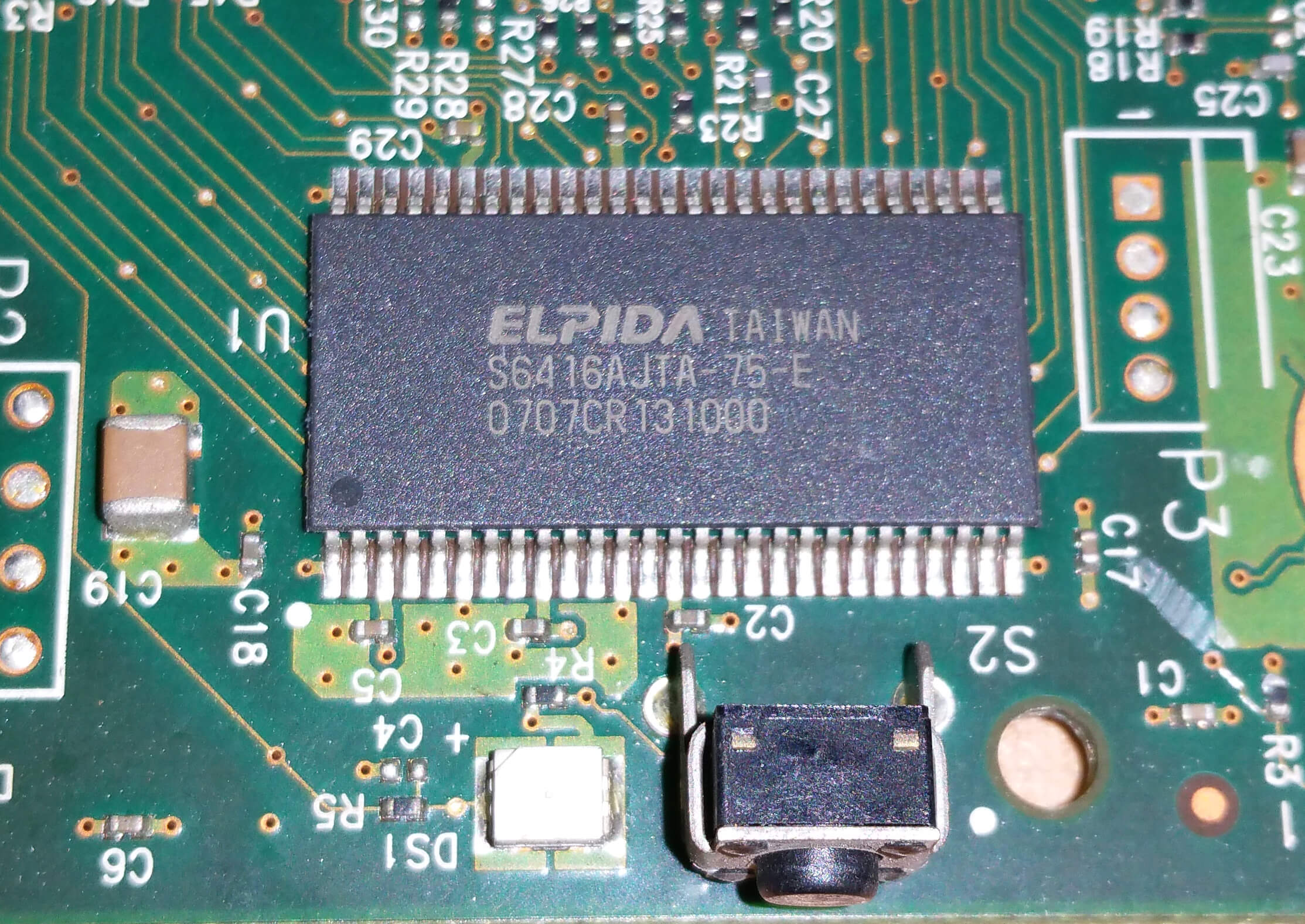

brauche mal Eure Hilfe. Auf dem Bild seht Ihr den RAM meines Laserdruckers welcher defekt ist.
Zum Glück ist es kein BGA sondern noch ein normaler TSOP-RAM Baustein den man noch selber runter löten kann und neuen drauf.

Ich weis nur nicht ob es sich hier um einen SDRAM oder DDR-RAM Baustein handelt.

Laut Aufdruck ist es ein S6416AJTA-75-E von der Firma Elpida.
Hat jemand ein technisches Datenblatt zu dem Speicher?
SDRAM od. DDR-RAM?
Und interessant wäre noch wie groß er ist?
Taktrate und Zugriffszeiten damit ich auch einen passenden raussuchen kann!

MfG Community
Entsprechende alte Arbeitsspeicher Riegel zum Chip tauschen hätte ich hier.



[BFF]

Hi,

Warum nicht einfach nach "S6416AJTA-75-E" suchen und alles durch ackern. Ich bin zu faul dafuer.

BFF



[SPEX]

Einmal kurz die suchmaschine verwendet und den zweiten Treffer genommen: http://www.alldatasheet.com/view.jsp?Searchword=S6416AJTA-75-E



[Smockil]

https://parts.com-sit.com/part/3284

PARTNUMBER	EDS6416AJTA-75-E
MANUFACTURER	Elpida (ELPIDA MEMORY INC)
TYPE	Memory ICs
CATEGORY	DRAMs (Semiconductors :: Memory ICs :: DRAMs )
MFR. DESC	64 MBIT (4M WORDS X 16 BITS) SDRAM
DESCRIPTION	Synchronous DRAM, 4MX16, 5.4ns, CMOS, PDSO54
MFR. PKG. DESC.	ROHS COMPLIANT, PLASTIC, TSOP2-54
LC CODE	5.00
CAGE CODE	1UNC5
ALERT DATE
PART STATUS	Discontinued
LIFECYCLESTAGE	Discontinued
DATASHEET	Click here to download



[Orcon]

Google kennst du? http://www.alldatasheet.com/view.jsp?Searchword=S6416AJTA-75-E



[BFF]

Schoener waere ja gewesen einfach mal den Laser-Drucker zu nennen.

@DrAgOnBaLlOnE
Einfach die Bezeichnung eingeben des Teiles und Du findest auch beim 20 Raeuber das Teil.
Was damit klappt oder nicht, keine Ahnung.

Aber egal. Ich mach Feierabend.

BFF



[ghecko]

Ist SDRAM, wohl 8MB groß (1.048.576 x16bit x4 Bänke oder einfach 64mbits/8), 133Mhz CL3, 100Mhz CL2.

http://html.alldatasheet.com/html-pdf/118984/ELPIDA/EDS6416AHTA-75-E/456/2/EDS6416AHTA-75-E.html



[Smockil]

Warum beantwortet ihr die frage nicht einfach? Dank solchen Honks wie euch findet wen man nach was googelt nur foreneinträge das man doch googeln soll...



[Fragger911]

Den Thread zu erstellen dauert 10x länger als die Typbezeichnung bei Tante Google auswerten zu lassen.

Zu was verkommt das Forum hier eigentlich?

Ergänzung (11. März 2019)

Warum beantwortet ihr die frage nicht einfach?

Weil sich der TE seine Frage in einem Bruchteil der Zeit hätte selbst bei Google beantworten können.
Damit wären Zeit und Aufmerksamkeit für wichtigere Fragen verfügbar gewesen.

Nennt sich 'Hilfe zur Selbsthilfe'!



[BFF]

Warum beantwortet ihr die frage nicht einfach?

Hast Du?
Dank solcher VollH*** wie Dir ist das Forum einen Eintrag reicher.

Abgesehen davon waere es fuer den TE ein einfaches gewesen exakt die Bezeichnung seine WunschTeiles (S6416AJTA-75-E) in der Suchmaschine seiner Wahl einzugeben und ENTER zu tatschen. Er waere recht schnell auf das gekommen was hier vorgeschlagen/getippt wurde.

Also einfach mal den Ball flach halten.

BFF



[h00bi]

Andere für sich googlen lassen funktioniert nirgends einfacher als auf CB.
Hier finden sich immer genug fleißige Googler die die Treffer sogar vorsortieren und die passenden Links direkt posten.

4Mx16 ist halt echt verdammt alt, könnte man vielleicht von einem 32MB single Rank 4-Chipper harvesten. Problem ist dass 64Mbit Chips meist noch PC66 waren. Allerdings heißt ein PC100/133 Chip ja nicht dass er auch damit angesteuert wird.



[DrAgOnBaLlOnE]

Tut mir leid wenn Euch mein Thread verärgert hat. Das war nicht meine Absicht.
Keine Ahnung warum hier gleich alle so wutentbrannt auf einen Losbrüllen. Dachte hier Leute zu finden die Technik affin sind und eventuell auch andere Vorschläge der Reparatur haben anstatt einen gleich an zu pöbeln.

Was ist nur aus diesem Forum und Ihren Membern geworden kopfschüttel

Tut mir leid wenn ich Euch eurer Zeit beraubt habe, aber es hat Euch ja niemand gezwungen auf meinen Thread zu antworten!

MfG dragonballone

ps: im übrigend handelt es sich um einen HP LaserJet 1020



[BFF]

Nun vergleiche mal Deine Frage mit dem was Du jetzt schreibst.

Ganz ehrlich. Du hast einen Chip der defekt sein soll. Das Teil hat einen Namen aufgedruckt. Warum suchst Du nicht erst selbst und wenn Du dann nicht weiterkommst fragst Du?

Verkehrte Welt!

BFF

@DrAgOnBaLlOnE
Fuer den 1020 gibt/gab es glaub ich komplette Platinen. Mit dem Chip.

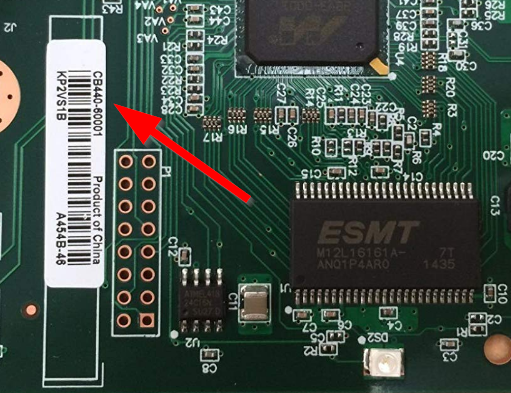

Schau mal auf die Platine von Dir, ob da so eine (aehnliche) Nummer (roter Pfeil) zu finden ist.

Nach dieser Nummer suchen. Ist die Nummer bei Dir zufaellig CB406-60001?

BFF



[Smockil]

Hast Du?
Dank solcher VollH*** wie Dir ist das Forum einen Eintrag reicher.

Eher wegen euch antwortet doch einfach gar nicht wen ihr nicht helfen wollt
