ITX Mainboard - M.2 zu PCIe für 10Gbit Lan

[Paddii]

Hallo zusammen,

mein derzeitige Board macht leider etwas Probleme, weswegen ich nun plane mir ein ASUS ROG Strix Z270I zu kaufen (evtl. auch die Z370 Version).

Jetzt stehe ich nur vor dem großen Problem, dem Wunsch nach einem ITX Board und gleichzeitigem 10Gbit Lan (Ansich würden mir 2Gbit reichen, aber das gibt es ja noch weniger) :-(

SMB Multipath wird wohl noch Jahre brauchen, weswegen 10Gbit derzeit die einzige Möglichkeit ist über 100MB/s zu kommen.

Jetzt hatte ich überlegt, könnte man nicht einen der 2 M.2 Slot des Asus Boards als PCIe nutzen und dort eine 10Gbit Lan Karte einbauen? Man müsste die dann halt irgendwo im Gehäuse verstauen und das Kabel nach außen führen.

Wäre so etwas überhaupt möglich? Man bräuchte dann ja einen M.2 zu PCIe Adapter mit einem etwas "längerem" Kabel.

Oder gibt es hier evtl auch eine andere Methode?



[mugam]

https://direkt.jacob.de/Controller/...edium=cpc&utm_campaign=Preisvergleich&ref=101

Ob sowas funktioniert musst du halt mal recherchieren. Google hilft ...



[Chesterfield]

Der Controller von Mugam funktioniert, allerdings , ist die frage, wo dein M2 steckplatz am board sitzt usw. auf jedenfall ist es ein "gefriemel" am ende



[BlubbsDE]

Und es ist mehr als eng. Der M.2 Sockel beim ASUS ROG Strix Z270I ist direkt über dem PCIe Slot. Ohne GPU passt es. Aber dann kann man auch direkt eine PCIe Karte nehmen.



[Plutos]

Das Board hat doch bereits einen PCIe-Steckplatz, der ist wie gemacht für eine entsprechende Erweiterungskarte.



[cruse]

Da steckt mit hoher vermutung eine gpu, sonst würde der TE nicht nach einer solchen lösung ausschau halten

​edit:das von mugam gepostete sollte passen
ein M2 ist auch noch auf der rückseite (wobei es da vermutlich nicht passt)



[Wadenbeisser]

Ich schätze mal das sowas passen könnte:
http://www.hwtools.net/ExtenderBoard/P14S-P14F.html



[devVvon]

https://geizhals.de/intel-x540-t1-x540t1blk-a1132986.html?hloc=de

Was spricht gegen eine x8 Karte?

Oder mit sowas halt dann als Bond auf 2Gbit
https://geizhals.de/intel-pro-1000-pt-expi9402pt-a180035.html?hloc=de



[Darkblade08]

@devVvon
Der TE hat bisher nicht gesagt, ob er eine dedizierte Grafikkarte verwendet. Ist dies der Fall, dann wird es auf einem ITX Board mit den beiden von dir verlinkten Karten schwierig.



[Wadenbeisser]

Ich habe mir das Board nochmal angesehen.
Prinzipiell müsste sogar der einfache Adapter reichen, selbst mit Grafikkarte.
Der M.2 Steckplatz liegt zwischen der CPU und der Grafikkarte und der Kühler der Grafikkarte zeigt idR. von der CPU weg. Man müsste eher zusehen das es sich nicht mit dem CPU Kühler beißt.



[Paddii]

Erstmal Vielen dank für die vielen Antworten!

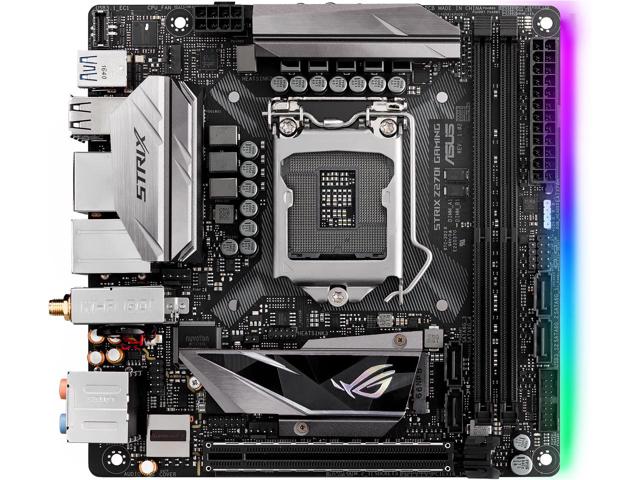

Hier ist noch ein Foto des Boards. An sich könnte man so einen Adapter wie von mugam gepostet schön da drauf setzen und dazu dann so etwas https://www.amazon.de/adaptare-49111-PCIe-x4-Riser-Kabel/dp/B00595DF12. Die einzige Frage wäre jetzt noch wie man das am besten im Gehäuse befestigt, aber das wird schon irgendwie gehen.

Oder mit sowas halt dann als Bond auf 2Gbit
https://geizhals.de/intel-pro-1000-pt-expi9402pt-a180035.html?hloc=de

Kann man 2 Lan Anschlüsse denn einfach zu zusammenfügen? SMB Multipath ist ja noch zu Beta und Link Aggregation bringt ja keine 2Gbit, sondern nur 2x1 Gbit? Wenn man also etwas vom PC auf das NAS schieben will bekommt man auch nur 1Gbit, wenn ich das richtig verstanden habe.



[devVvon]

Ja also es muss auch der Switch Unterstützen aber dann kann man mit Netzwerk Teaming (Bonding) das auf 2Gbit bringen, der Switch braucht dann LACP unterstützung, haben die Managed Switches von HP z.B Gibts auch in 8 Port ziemlich günstig.

Habe das an meiner Synology so eingestellt habe aber kein anderes Gerät was 2Gbit könnte.



[Plutos]

Das beherrscht aber der Onboard-LAN-Chip schonmal nicht.



[luckysh0t]

http://www.delock.de/produkte/S_62721/merkmale.html
http://www.delock.de/produkte/S_62788/merkmale.html
http://www.delock.de/produkte/S_83387/merkmale.html

Würde das hier nicht auch funktionieren ? Ist ja eigentlich auch Pcie x4.Da biste dann von der Position flexibler.
