Kaltgerätestecker

[Garfield-]

Hallo,

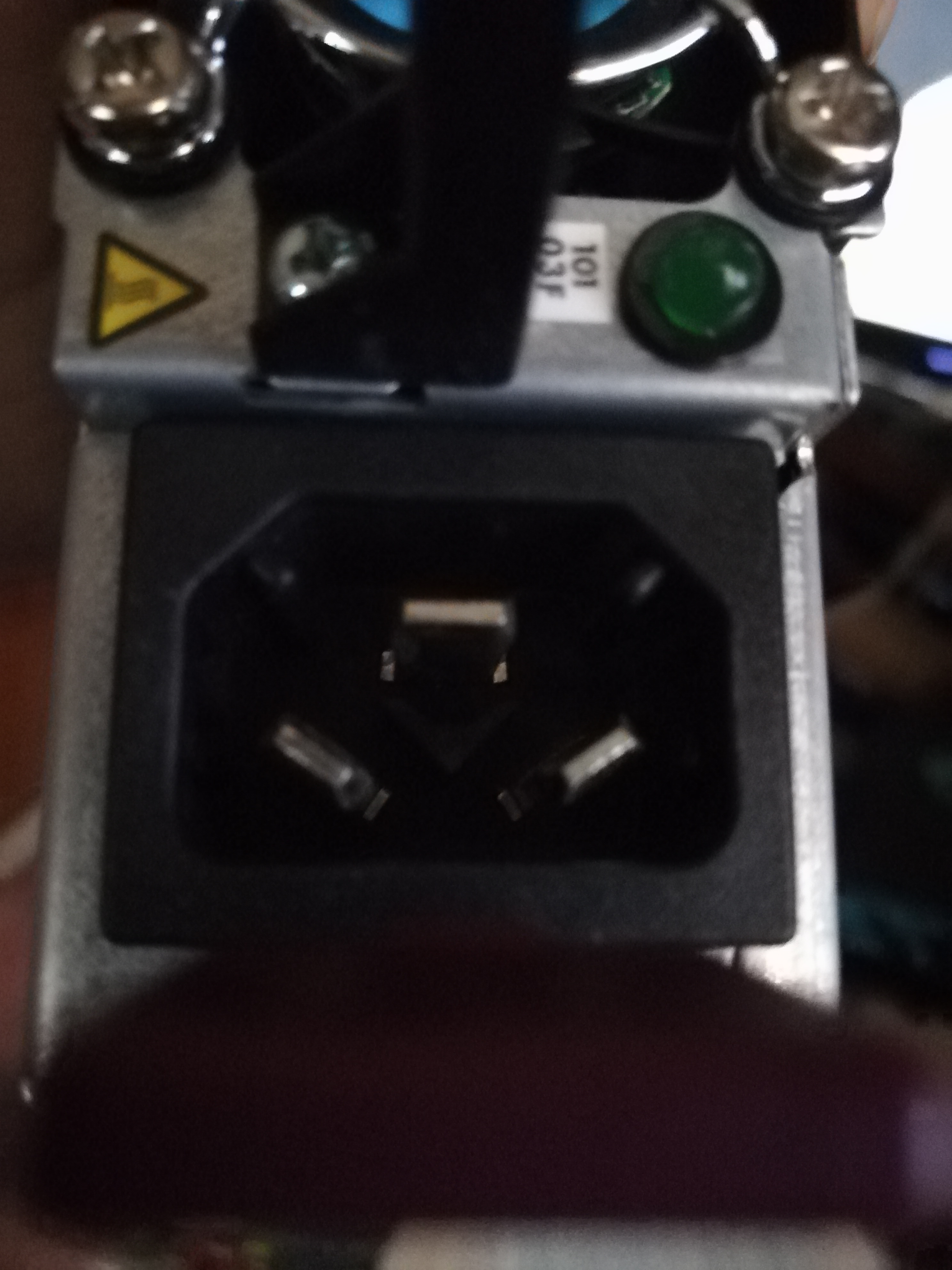

ich habe hier ein hp-Servernetzteil auf dem Tisch liegen, das hat einen Stromanschlussstecker der aussieht wie ein ganz normaler Kaltgerätestecker C19/C20 wo aber die beiden untern PINs schräg stehen.

Kennt jemand diesen Typ?

Wo bekomme ich dafür ein Anschlußkabel?

Garfield



[DeusoftheWired]

Sieht chinesisch aus: https://www.wikiconnections.org/pow...se-power-supply#electrical-adapters-for-china



[Bleikrone]

Könnte ein NEMA stecker sein. Sieht dem 11 - 15 ähnlich.

https://www.leadsdirect.co.uk/wp-content/uploads/NEMA-non-locking-configurations.gif



[BFF]

Die Kabel gehoeren zum Lieferumfang des Netzteiles/Servers.
Sieht fast aus wie australisches / asiatisches Steckerformat.

Abgesehen davon kann HP auch einfach ein proprietaeres Format verbaut haben.



[Rolf i]

Kannst Du die Buchse nicht gegen eine Übliche tauschen?



[pedder59]

Wenn Austauch der Buchse, dann auch die Eingangsspannung des Gerätes beachten!



[Garfield-]

@Bleikrone: Das sieht in der Tat so aus als ob das der 11 - 15 wäre. Das würde auch von der Spannung und der Stromstärke her passen.

Da werde ich wohl nicht drumherum kommen den Stecker gegen einen normalen Kaltgerätestecker tauschen müssen.

Garfield



[BFF]

Das im 11-15 ist ein 3 Phasen 250V. Solche Netzteile gab/gibt es wirklich.
Klaere ab, was Du da hast. Sprich mit SN oder Typ/Modell bei HP.
Kannst das ja auch hier posten.

BFF



[Garfield-]

Hallo BFF,

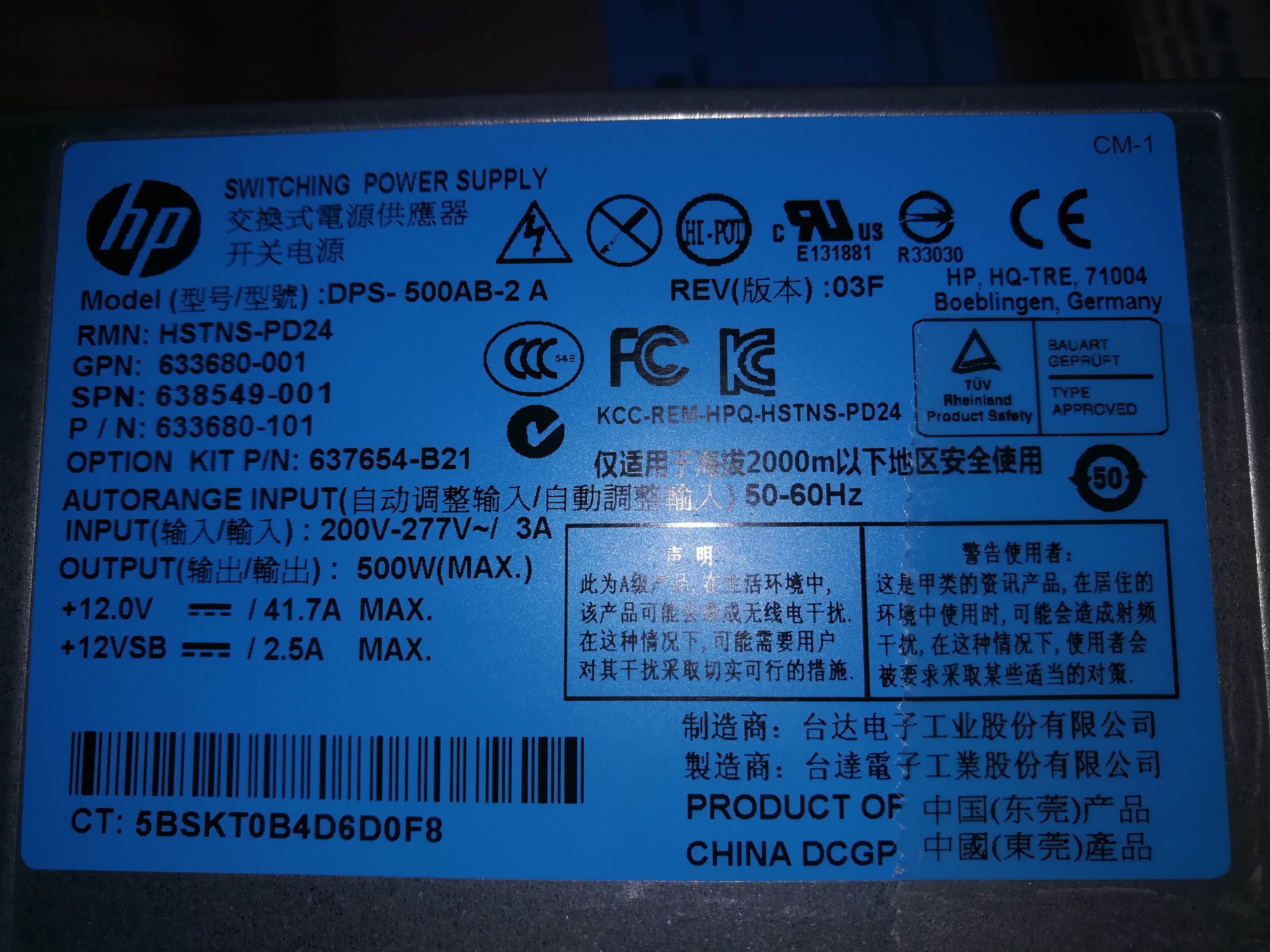

Du erschreckst mich, 3 Phasen 250 V ist ja nicht gerade Standart. Habe mal das Typenschild fotographiert, da schaut das für mich anders aus.

Täusche ich mich oder ist das dann doch nur ein proprietaeres Steckerformat.

Garfield



[BFF]

Standard ist 3 Phasen nicht.

Na siehste mal.

-> 500 WATT POWER SUPPLY FOR PROLIANT DL G7 G8 (DPS-500AB-2 A)

In Deinem Fall war das Zeigen der Tabelle im Post #3 nicht wirklich hilfreich, da es sich dort um Stecker/Steckdosen handelt die in Waenden, an Geraeten oder Verlaengerungen eingesetzt werden...

...und eben nicht in Netzteilen. Da machen die Hersteller das rein was sie gut finden.

BFF



[Garfield-]

Na ist ja nicht weiter schlimm, kenne mich mit den ganzen Steckern und Buchsen halt nicht so genau aus. Werde also wohl um das Umbauen des Anschlusssteckers nicht herumkommen, aber ich muss ja auch noch anderes ändern.

Danke jedenfalls für die Hilfe.

Garfield



[BFF]

Gern geschehen.

Was muss denn noch umgebaut werden? So ein Server wo dieses Netzteil reingehoert hat da nich soooo viele Moeglichkeiten, oder?



[Garfield-]

na ja ich will das NT ja nicht als Servernetzteil sondern als Stromquelle für ein LiPo-Ladegerät verwenden. Dazu benötige ich Anschlußbuchsen und 12 V (irgendwas zwischen 7 und 30 V) Dauerstrom.

Außerdem muss ich ein Gehäuse bauen, da der Nulleiter mit dem jetzigen Gehäuse verbunden ist.

Garfield



[BFF]

Viel Spass.
Dran denken, dass das Servernetzteil nicht gerade leise ist.

BFF



[Garfield-]

Jepp, das ist wurscht. Wichtig ist, das es funktioniert und sicher ist.

Danke nochmal für Eure Hilfe.

Garfield



[Alex9339]

Hey Garfield,
Ich habe grad das gleiche Problem
Hast du den Stecker jetzt einfach ausgetauscht ?

LG Alex
