Kann ich einen 8 Pin GPU Stecker in ein 6 Pin 'verwandeln'?

[GrumpyDude]

Hi,

Ich habe zwei 8 Pin fertig gesleevte GPU Kabel gekauft. Nun hat meine GTX 1070 ti nur einen 8 und 6 Pin stecker.

Mein Netzteil hat ein komfortables 6+2 Stecker, aber ich würde gern wissen ob ich einfach die zwei rechten Pins des 8 Pin Steckers 'ignorieren' könnte (indem ich mit dem Messer den 8 Pin Stecker 'Spalte')

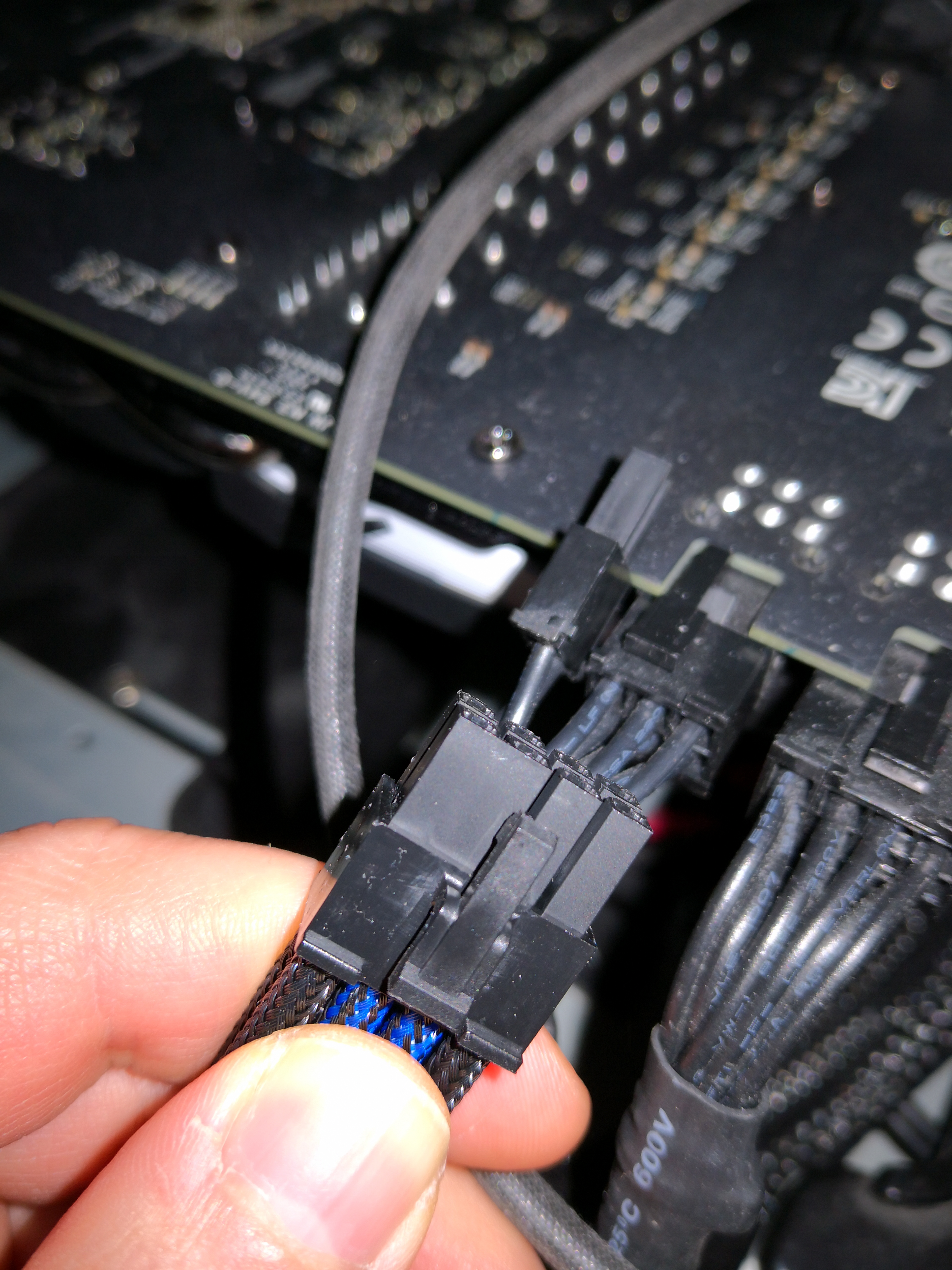

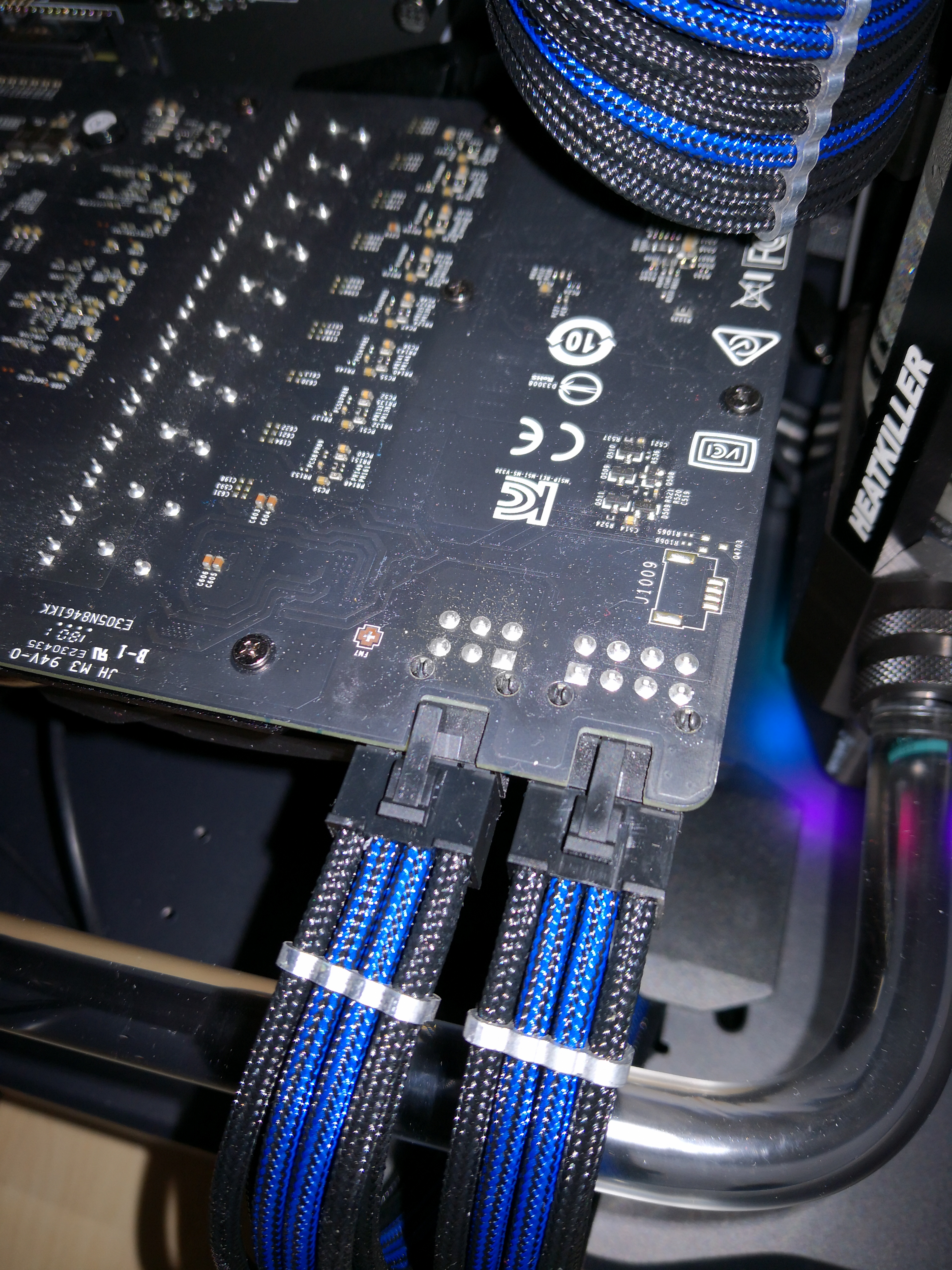

Siehe Bilder: erstes Bild wie ist es original, zweites Bild wie ich es geschnitten habe damit es passt. Bevor ich jetzt das System starte (dauert noch bis ich fertig bin) wollte ich mal nachfragen.



[Warhead]

kann man verwandeln...sofern man auf die richtige pin belegung achtet, kein problem



[inge70]

also die festen 8Pin-Stecker sind auch als solches zu nehmen und nicht einfach mal zu splitten. Dafür gibt es ja die 6+2 Stecker, damit man diese Stecker auch im 6Pin-Anschluss nutzen kann.

Hättest dir lieber ein 6+2 und ein 8 Pin gesleevt kaufen sollen

Ich würde da nicht einfach mal so dran rum schneiden, weil ein Pin-Paar zu viel ist.



[Chillaholic]

Würde ich auch nicht machen, aber so lange er da nicht im Betrieb dran rumschnitzt und die Kontakte dann hinterher nicht offen im Gehäuse hängen, sehe ich kein Problem.



[DJKno]

passt doch auch so, dann stehen die 2 Pins halt frei.
Würde da nix zerschneiden, wenn das nicht störend im Weg ist.



[[wege]mini]

es ist kein hexenwerk.

die 8pin stecker haben nur zusätzliche masse pins (die schwarzen bei DIN kabeln) um den mehrstrom transportieren zu können.

wenn du nicht die falschen "abschneidest" ist das kein problem.

mfg



[R O G E R]

Du kannst doch den 8Pin-Stecker doch auch in die 6-Pin Buchse Stecken.
Dann stehen die beiden ungenutzten einfach über.



[Chef 17.02]

also die festen 8Pin-Stecker sind auch als solches zu nehmen und nicht einfach mal zu splitten

Warum? Auch feste 8 Pin Stecker sind nur "erweiterte" 6 Pin Stecker mit 1 Sense und 1 Ground Leitung.

Die 2 Adern die man bei den erweiterbaren / steckbaren 6+2 anstecken kann leiten keinen Strom. Das ist nur eine Signal und Ground Ader.

Ist halt zu testen ob es reicht nur die 2 rechten Adern abzuklemmen oder ob du auch das blaue Sense Kabel ändern musst wie auf dem 6 Pin Bild unten zu erkennen, dort ist nämlich kein blaues Sense Kabel.



[[wege]mini]

Das ist nur eine Signal und Ground Ader.

stimmt, eine war

4	Sense1 (8-Pin angesteckt)

8

Masse

https://de.wikipedia.org/wiki/PCI_Express



die andere ist masse.

"Wenn ein 6-Pin-Stecker in eine 8-Pin-Buchse gesteckt wird, merkt die Karte am fehlenden Sense1, dass sie über die Kabelverbindung nur 75 W beziehen darf."

dafür war der sense 1 da^^

mfg

p.s.

an den anderen leitungen musst du nix rumschnippeln. pin6 (oder bei 6pin der pin5) ist immer eine sense leitung.

5	Sense (6-Pin angesteckt)

6	Sense0 (6-Pin oder 8-Pin angesteckt)

du brauchst sense1 (bei 8pin) nur damit alle 3 12volt leitungen benutzt werden, weil bei 6pin pci-e normaler weise nur 2 angeschlossen sind. die reichen ja für 75 watt.

2	nicht angeschlossen (üblicherweise +12 V)

p.s.s.

für solche kinder sachen habe ich immer sowas benutzt.....https://www.amazon.co.uk/molex-Express-Graphics-Power-Cable/dp/B071JFT11W



[branhalor]

passt doch auch so, dann stehen die 2 Pins halt frei.

Jepp, so habe ich das mit meiner alten GraKa auch gemacht.



[Sun_set_1]

stimmt, eine war

4	Sense1 (8-Pin angesteckt)

8

Masse

https://de.wikipedia.org/wiki/PCI_Express



die andere ist masse.

"Wenn ein 6-Pin-Stecker in eine 8-Pin-Buchse gesteckt wird, merkt die Karte am fehlenden Sense1, dass sie über die Kabelverbindung nur 75 W beziehen darf."

dafür war der sense 1 da^^

mfg

p.s.

an den anderen leitungen musst du nix rumschnippeln. pin6 (oder bei 6pin der pin5) ist immer eine sense leitung.

5	Sense (6-Pin angesteckt)

6	Sense0 (6-Pin oder 8-Pin angesteckt)

du brauchst sense1 (bei 8pin) nur damit alle 3 12volt leitungen benutzt werden, weil bei 6pin pci-e normaler weise nur 2 angeschlossen sind. die reichen ja für 75 watt.

2	nicht angeschlossen (üblicherweise +12 V)

p.s.s.

für solche kinder sachen habe ich immer sowas benutzt.....https://www.amazon.co.uk/molex-Express-Graphics-Power-Cable/dp/B071JFT11W

Was uns mini mit der (nichts für ungut! )doch etwas ausführlichen Erklärung sagen möchte, 8 auf 6 Pin geht immer, kann auch einfach überstehend gelassen werden. 6 auf 8 PIN wiederum kann, gehen - muss aber nicht - insofern die Karte mehr als 300W (75W PCIE+ 150W 8 Pin+ 75W 6 PIN) benötigt.

Ich kenne aber keine Karte, die das schon beim booten erfordert. Im schlimmsten Fall würde die Karte einfach runtertakten und sich dem 300W Ziel unterwerfen. Oder halt einfach ignorieren und drüber gehen. Was ein beQuiet mitmacht, aber kein LG Power



[[wege]mini]

Ich kenne aber keine Karte, die das schon beim booten erfordert.

r9 290x ..... da habe ich mir echt die zähne ausgebissen und am ende doch ein neues NT gekauft. da ging nix ohne die sense pins.

die ist aber auch ein "säufer"....darf sie auch, leistet bis heute gute dienste.
pferde müssen z.b. auch trinken und aus einem Haflinger wird nun mal kein Araber

mfg



[Sun_set_1]

@Mini

Das gefällt mir, ich hab die gleiche Karte

Sogar die noch schlimmere 290 (non X aber Vapor TRI-X OC). Bin mir gar net sicher ob die auch 2x 8PIN hat? Wird wohl.

Bootet der ohne 375W echt nichtmal in den Desktop? oO

Was sich mir nicht erschließt,

Mein Netzteil hat ein komfortables 6+2 Stecker, aber ich würde gern wissen ob ich einfach die zwei rechten Pins des 8 Pin Steckers 'ignorieren' könnte

Wenn das Netzteil das anbietet, das Kabel vorhanden ist, warum zerschneidet man dann das 8er Kabel?
McGyverismus?



[[wege]mini]

Bootet der ohne 375W echt nichtmal in den Desktop?

die non x hatte noch einen dicken roten balken (pre bios) auf dem stand, ich kann nicht booten. der hat man dann von hinten durch die kalte küche einfach die leistung "reingepresst"....die x (meine, kA ob alle dieses feature hatten) konnte nicht mal den roten balken.

da blieb der bildschirm ohne piepser einfach schwarz.....da ich normaler weise nicht so schnell klein bei gebe, habe ich dann 1 woche meiner zeit investiert, um am ende doch ein neues nt zu kaufen.

mein hardware mann ist nur 200m weit weg. wir haben zusammen auch ein wenig abends beim bierchen rumgeschraubt und gefachsimpelt.

am ende ging nix mit work around^^

mfg



[GrumpyDude]

Ok, ich nehme für mich mit dass es passen wird wie ich schon gedacht habe. Ich sage euch Bescheid wenn die Wohnung abgebrannt ist.



[DJKno]

Wenn das Netzteil das anbietet, das Kabel vorhanden ist, warum zerschneidet man dann das 8er Kabel?
McGyverismus?

Soweit ich es verstanden habe, hat das NT Original 6+2 Stecker.
Er hat aber gesleevte Kabel besorgt, welche wohl fixe 8er sind.



[GrumpyDude]

Soweit ich es verstanden habe, hat das NT Original 6+2 Stecker.
Er hat aber gesleevte Kabel besorgt, welche wohl fixe 8er sind.

Genau so siehts aus. Ich wollte das auch so, weil ich eventuell auf eine 2x8 pin Grafikkarte (2080 ti) bald umsteigen könnte. Bis dahin wollte ich übergangsweise die 1070ti haben.



[Sun_set_1]

Okay verstanden, ging so nicht hervor. Kenne dein Kabel-Management nicht, aber verwende doch für die 1070 das Originale 2+6 und wenn die 2080 irgendwann kommen sollte, das gesleevte 8er, unzerschnitten.

Aber dafür ist es wohl nun zu spät
