"kombinierte" CPU & PCI-E Anschlüsse

[SIICCC]

Hallo,

Sorry für die folgende Frage, aber habe seit 13 Jahre kein Netzteil mehr getauscht.

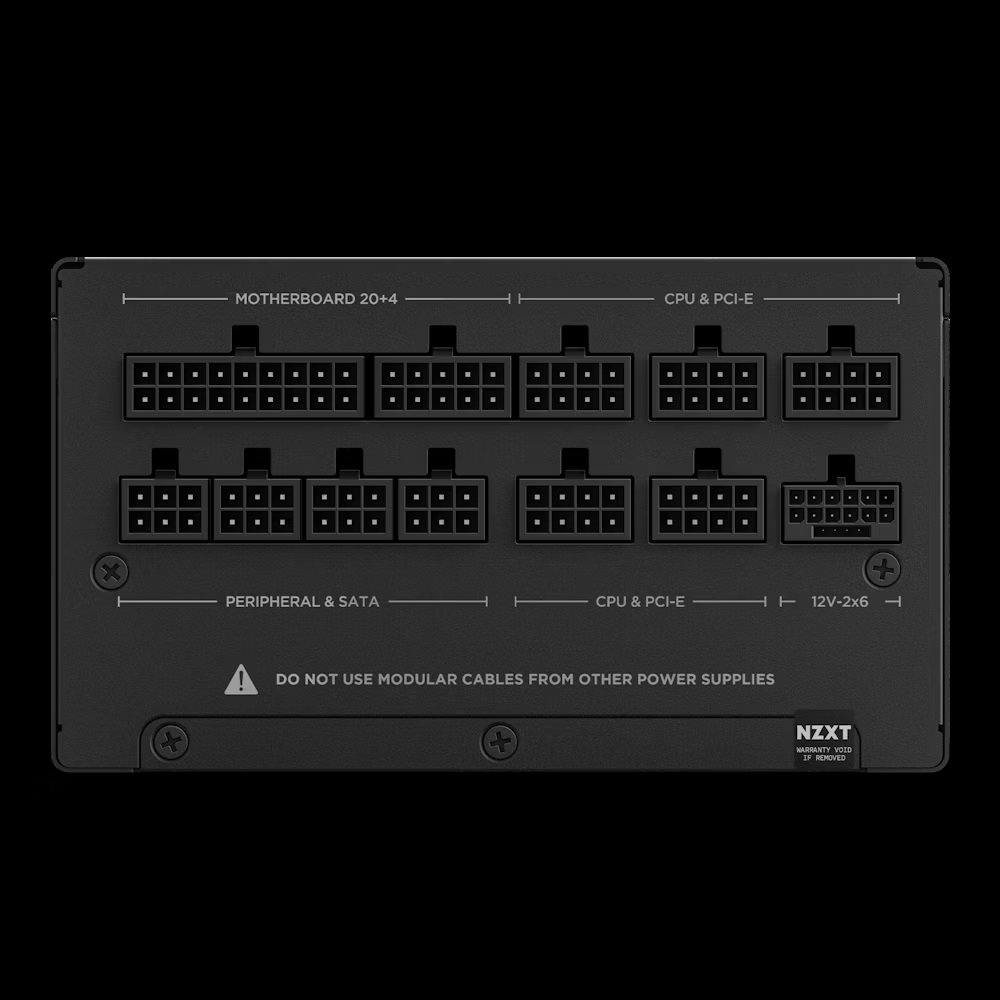

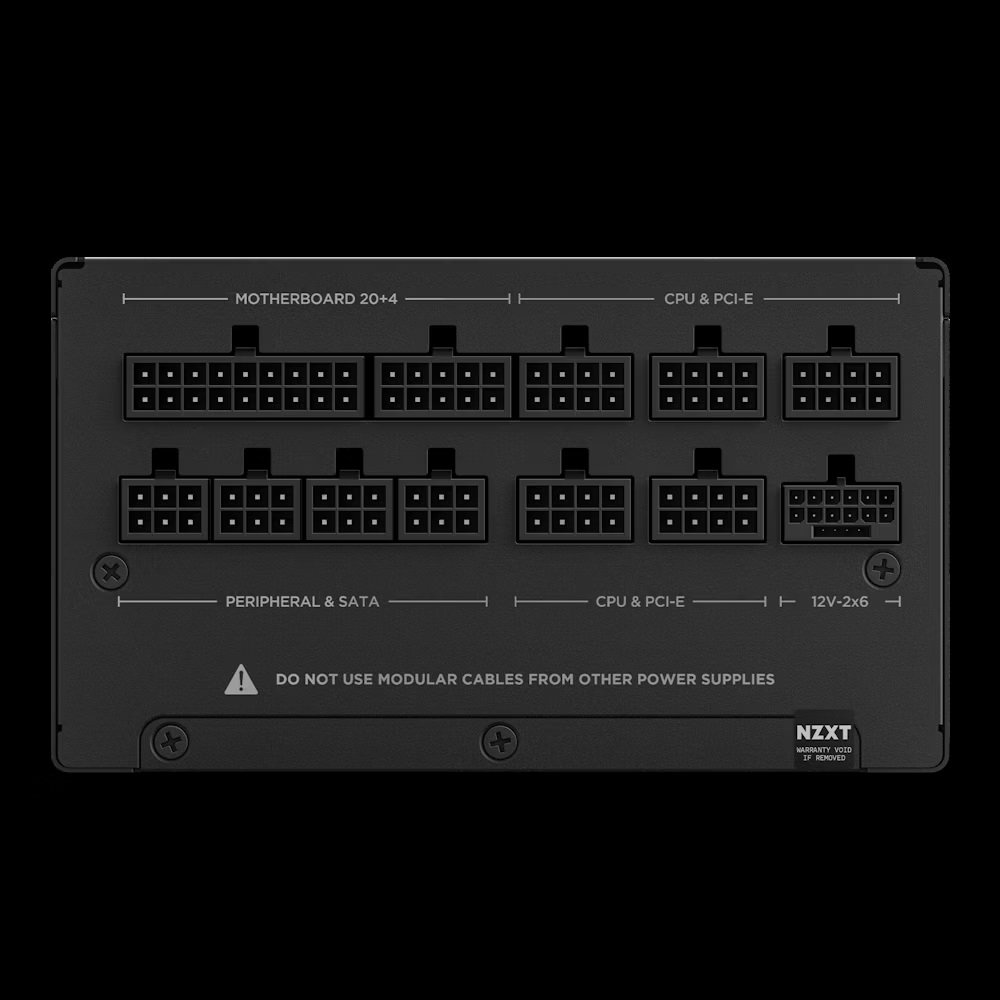

Mein neues NZXT C1200 Gold ATX 3.1 Netzteil hat 5 „kombinierte“ CPU & PCI-E Anschlüsse, siehe angehängtes Bild.

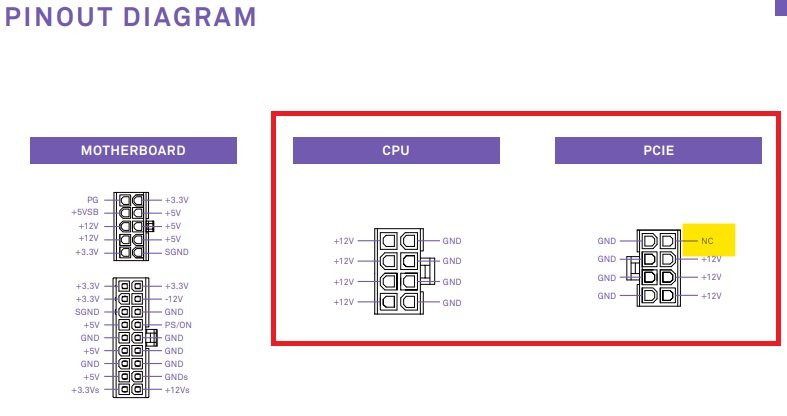

Sind die wirklich alle gleich, weil in der Bedienungsanleitung (siehe Anhang) sehe ich jetzt da Unterschiede im Anschlussbild?

Wäre um Rat sehr dankbar. 😊


Grüße



[Nero1]

NC bedeutet “not connected”, ist also irrelevant. Kannst überall anschließen wie im Handbuch angegeben. Generell, wenn du da so vereinte Regionen hast segnet dir der Hersteller das schon so ab. Der Rest unterscheidet sich dann eher in den Kabeln selbst und nicht am Anschluss des Netzteils.



[SpartanerTom]

Die Netzteilseite ist gleich, aber die Pinbelegung auf der Anschlussseite nicht (wie im Handbuch beschrieben). Im Fall der PCIe Kabel ist also ein 12V Pin nicht verbunden (NC - not connected).



[Drewkev]

Sind die wirklich alle gleich,

Netzteilseitig sind die Kabel halt nicht genormt und somit die Buchsen bei sehr vielen Netzteilen für CPU & PCIe gleich.

Ob du also das Kabel in CPU oder PCIe steckst ist Jacke wie Hose.



[SIICCC]

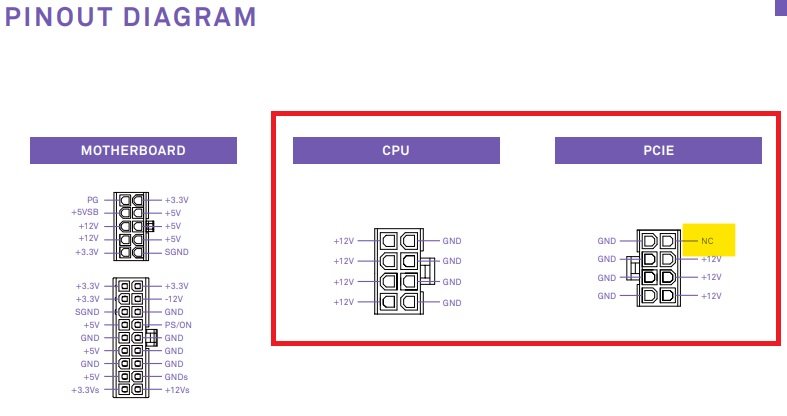

Aber dann finde ich das Schaubild verwirrend, da steht ja PINOUT DIAGRAM, also ich verstehe da, dass ist das was vom Netzteil rauskommt… und das ist laut Schaubild in der Bedienungsanleitung unterschiedlich oder was verstehe ich da falsch?

Also die 5 Anschlüsse am Netzteil sind alle identisch?
Nur die angeschlossenen Kabel/Stecker unterscheiden sich?

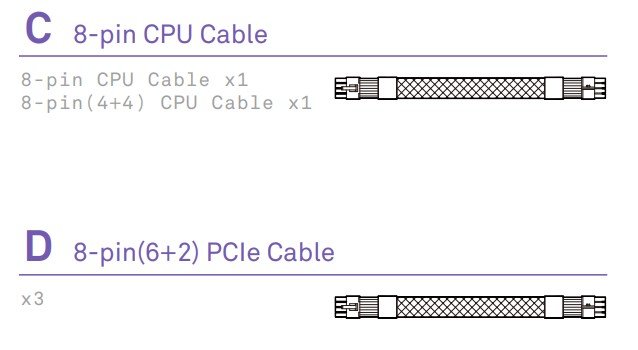

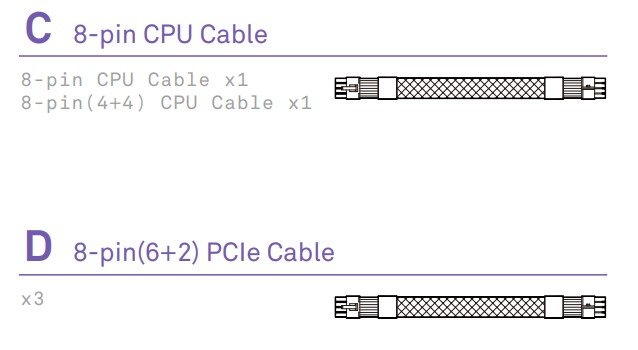

Weil es spezielle Anschlusskabel für PCI-E und CPU gibt? (siehe Anhang)



[Drewkev]

Also die 5 Anschlüsse am Netzteil sind alle identisch?
Nur die angeschlossenen Kabel/Stecker unterscheiden sich?


Weil es spezielle Anschlusskabel für PCI-E und CPU gibt? (siehe Anhang)

Ja? Ist doch nicht so schwer.



[SpartanerTom]

Ja aber wo steht, dass das das Pinout von der Box selbst ist? Ich kenne das so, dass damit inklusive Kabel gemeint ist. Sonst gäbe es ja auch keine Unterscheidung zwischen CPU und PCIe.

Ob du also das Kabel in CPU oder PCIe steckst ist Jacke wie Hose.

Das stimmt so nicht 100%, man sollte schon das richtige Kabel verwenden. Auch wenn der entsprechende Pin in der Buche der PCIe Geräte womöglich eh nicht verbunden ist und es deshalb keinen Unterschied machen würde.



[Drewkev]

Das stimmt so nicht 100%, man sollte schon das richtige Kabel verwenden.

Nichts anderes hatte ich behauptet, ich sprach von den Buchsen im Netzteil.



[SpartanerTom]

@Drewkev Das ist aus dem Kontext aber nicht klar, denn du sprichst davon als ob es unterschiedlich deklarierte Buchsen netzteilseitig sind. Wollte es nur nochmal zur Sicherheit sagen.

Edit: Zu #10, agree to disagree. "CPU oder PCIe" (aus #4) suggeriert für mich einen netzteilseitigen Unterschied, den es aber nicht gibt. Ich wollte nur vermeiden, dass jemand auf die Idee kommt die Kabel austauschbar zu verwenden. Was nicht heißt, dass du das so empfohlen hattest. Aber Missverständnisse passieren leicht.



[Drewkev]

@SpartanerTom
Natürlich ist das klar, eigentlich eindeutig.



[SIICCC]

Ja aber wo steht, dass das das Pinout von der Box selbst ist? Ich kenne das so, dass damit inklusive Kabel gemeint ist. Sonst gäbe es ja auch keine Unterscheidung zwischen CPU und PCIe.

Das würde Sinn ergeben.



[Sandro_Suchti]

Sonst gäbe es ja auch keine Unterscheidung zwischen CPU und PCIe.

Die gibt offensichtlich bei den Buchsen nicht.

Ich wollte nur vermeiden, dass jemand auf die Idee kommt die Kabel austauschbar zu verwenden.

Das geht auch gar nicht, da CPU & PCIe mechanisch schon anders sind.
Warum versteifst du dich eigentlich so sehr auf die Enden die in das Mainboard und in die Grafikkarte gesteckt werden, wenn das hier gar nicht das Thema ist?



[Drewkev]

Edit: Zu #10, agree to disagree. "CPU oder PCIe" (aus #4) suggeriert für mich einen netzteilseitigen Unterschied, den es aber nicht gibt.

Sei mir nicht böse aber damit ist doch offensichtlich die Beschriftung des Netzteils gemeint, zumal mein Beitrag bewusst etwas allgemeiner formuliert ist da es genug Netzteile gibt die ihre Buchsen nicht mit "CPU & PCIe" beschriften sondern gesondert obwohl es da ebenfalls keinen Unterschied gibt.



[VDC]

Ist doch alles nur 12V, warum also nicht da einfach einen Satz Buchsen nutzen? Macht das Design doch viel viel variabler und wenn sowieso alles an einer Rail hängt ist es noch "egaler".
