PCBOXES - Kompakte Touchscreen Cases für leistungsfähige Hardware

Hi, ich möchte hier kurz mein Projekt vorstellen und Anregungen dazu sammeln. Ich entwickle zwei kompakte Gehäuse mit eingebauten Touchscreens für leistungsfähige Hardware.

Der Grundgedanke dabei sind kompakte und optisch ansprechende Gehäuse mit leistungsfähiger Kühlung, die auf dem Schreibtisch stehen können und sich dort durch ihre Touchscreen-Displays auch als nützlich erweisen. Zudem sollen die Gehäuse leise und leicht zu transportieren sein.

Das Display ist über Displayport/HDMI direkt an die Grafikkarte angebunden. Die Anbindung des Touchscreens erfolgt intern über USB direkt an das Mainboard.

Der Aufbau der Gehäuse ist voll modular. Die Gehäuse bestehen nur aus geraden Blechen und den Eckstreben. Alles ist verschraubt. Das ermöglicht eine komplette Demontage und sorgt für viel Freiheit beim Aufbau. Zudem reduziert es die Fertigungskosten.

Die gezeigten Bilder sind Konzeptbilder. Die Detail-Modelle sind noch nicht fertig.

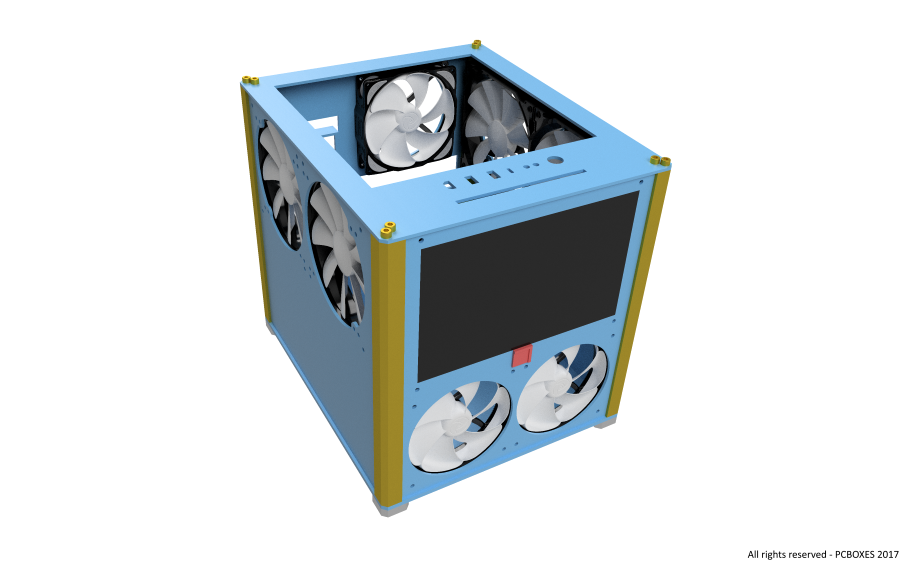

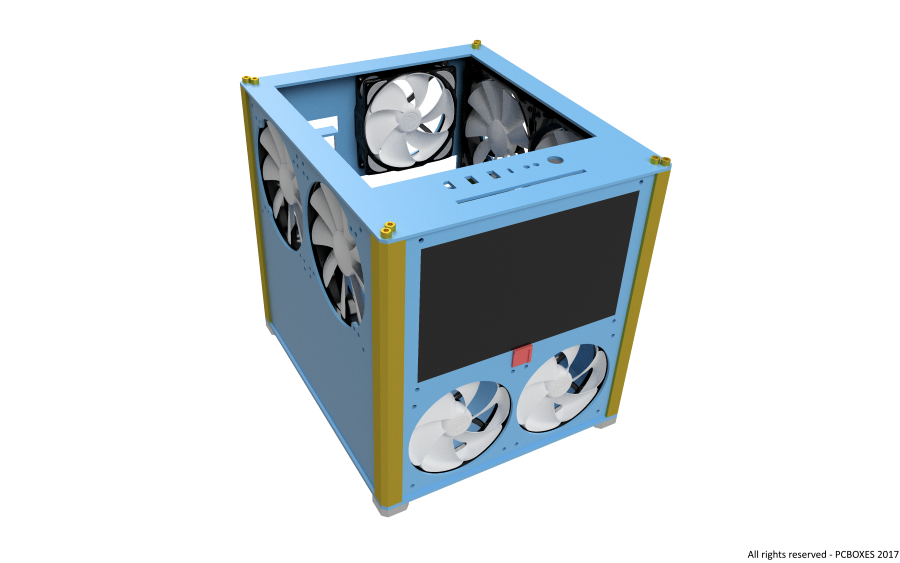

SC01 mATX

Aufbau:

Das SC01 ist ein mATX Gehäuse. Das Mainboard ist hier horizontal eingebaut. Das ermöglicht eine stehende Grafikkarte und einen stehenden CPU Kühler. Somit sind die Belastungen auf das Mainboard auch bei Verwendung schwerer Karten und Kühler gering. Das Netzteil ist unter dem Mainboard Tray angeordnet und als ATX Netzteil vorgesehen. Ein Sichtfenster ist in der Deckelplatte eingebracht.

Kühlung:

Beim SC01 können maximal 4 x 140 mm Lüfter und 3 X 120 mm Lüfter verbaut werden. Das Gehäuse eignet sich auch für Wasserkühlung. Trotz der kompakten Abmessungen sollen 3 x 240er Radiatoren verbaut werden können. Eine Montagemöglichkeit für gängige Pumpen mit Ausgleichsbehälter gibt es unter der Grafikkarte.
Das Gehäuse ist in zwei Zonen mit einem eigenen Airflow aufgeteilt. Oben von links nach rechts. Unten von vorne nach hinten. Die großen und zahlreichen Lüfter sollen niedrige Drehzahlen und somit ein leises Gehäuse ermöglichen.

Display:

Am SC01 ist aktuell ein Full HD Display mit 10,1 Zoll und Touchscreen vorgesehen. Das wird noch final spezifiziert.

Spezifikationen:

Abmessungen: (HxWxD): 315 X 290 X 340 mm
Material: Aluminium gebürstet
Farben: Noch nicht fix.
Mainboard: mATX
Netzteil: ATX
Grafikkarten: Bis zu 4 Slots und 320 mm Länge bei Verwendung einer Grafikkarte. Dual-Slot bei Verwendung von SLI/Crossfire.
Festplatten: Wird noch final spezifiziert. Montagemöglichkeit wahrscheinlich in HDD-Käfig und an den Seitenwänden.
Kühlung Luft:
- CPU Kühler: 120 und 140 mm Towerkühler möglich.
- Grafikkarte: 1 Karte mit bis zu 4 Slots oder 2 Dual-Slot Karten
Kühlung Wasser:
- Bis zu 3 x 240er Radiatoren bei Verwendung von einer Grafikkarte
- Bis zu 2 x 240er Radiatoren bei Verwendung von SLI/Crossfire
- Montagemöglichkeit für Pumpe mit Ausgleichsbehälter horizontal unter der Grafikkarte
Frontanschlüsse: Noch nicht fix.
Laufwerk: Aktuell ist ein Slim-Laufwerk in der Deckelplatte vorgesehen.

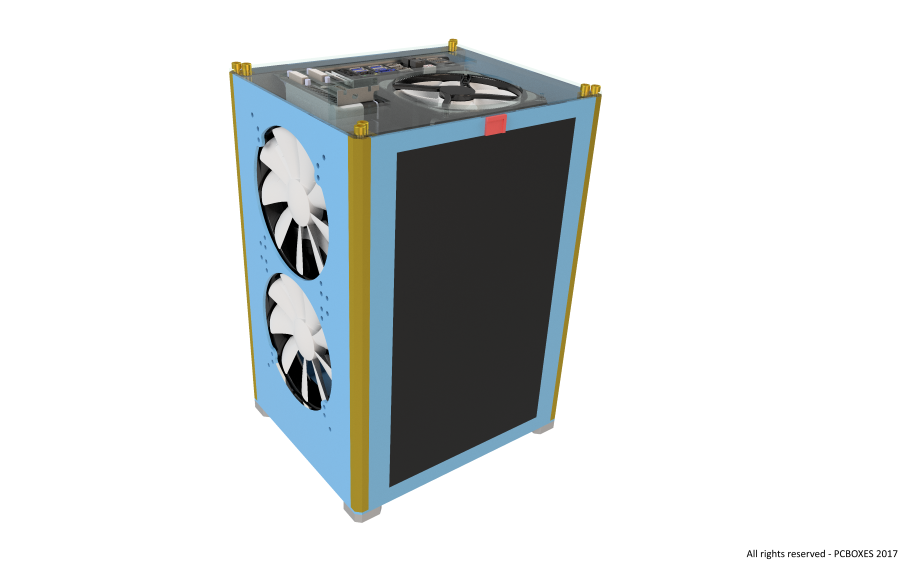

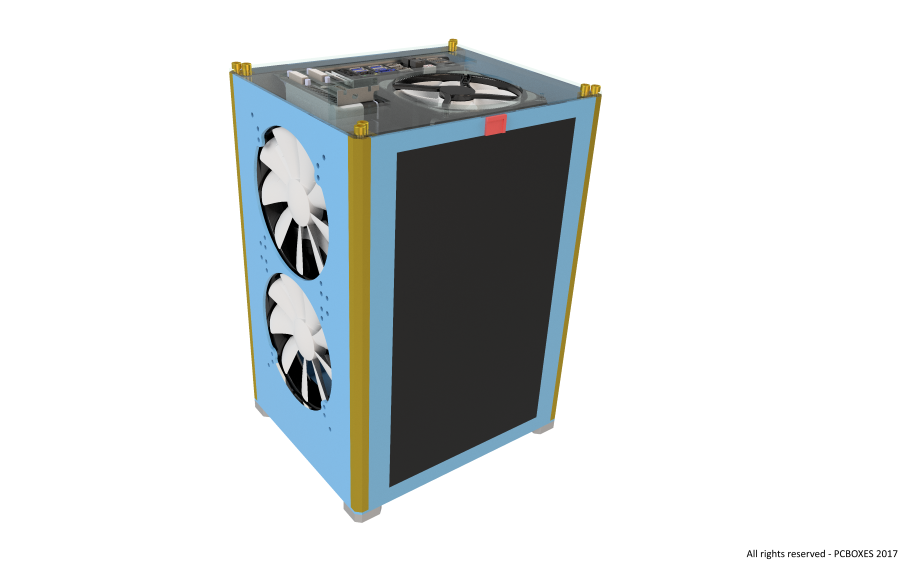

SC02 ITX

Aufbau:

Das SC02 ist ein ITX Gehäuse. Das Mainboard und die Grafikkarte werden hier nach oben gerichtet vertikal eingebaut. Auch dieser Aufbau reduziert die Belastung auf das Mainboard durch die Grafikkarte und ermöglicht gleichzeitig eine möglichst geringe Stellfläche auf dem Tisch.
Der Touchscreen fällt hier sogar größer aus als beim SC01, da auf Lüfter an der Front verzichtet wurde.

Kühlung:

Auch beim SC02 können 4 x 140 mm Lüfter verbaut werden. Ein 120 mm Lüfter kann an der Deckelplatte verbaut werden. Der Airflow ist auch bei diesem Gehäuse konsequent von links nach rechts ausgeführt.
Hinsichtlich Wasserkühlung können vor allem 240er All-in-One Lösungen verbaut werden. Der Einbau einer Custom Lösung ist aktuell beim SC02 nicht vorgesehen.

Display:

Am SC02 ist aktuell ein Full HD Display mit 13,3 Zoll und Touchscreen vorgesehen. Das ist noch nicht final spezifiziert. WQHD wäre auch möglich, aber der Preis entsprechend höher.

Spezifikationen:

Abmessungen: (HxWxD): 375 X 260 X 220 mm
Material: Aluminium gebürstet
Farben: Noch nicht fix
Mainboard: ITX
Grafikkarten: Bis zu 2,5 Slots und 350 mm Länge
Netzteil: ATX
Festplatten: Noch nicht final spezifiziert. Montagemöglichkeit wahrscheinlich in HDD-Käfig und an den Seitenwänden.
Kühlung Luft:
- CPU Kühler: 120 und 140 mm Towerkühler und Topblower möglich.
- Grafikkarte: Eine Dual-Slot Karte
Kühlung Wasser:
- Ein 240er Radiator für eine AiO.
- Ein 120er Radiator an der Deckelplatte
Seitenanschlüsse: Noch nicht fix


Ich möchte hier vor allem Anregungen zu diesem Projekt sammeln. Ich bin offen für alle Vorschläge und Fragen. Natürlich bin ich auch offen für Kritik.



[sidewinderpeter]

Grundsätzlich finde ich die Idee interessant. Aber ich würde die Formen überdenken, wenn es wirklich am Tisch stehen soll, dann vielleicht nicht kubisch, sondern eher wie ein Keil, so mit 35-40 Grad Winkel, damit mal es angenehm bedienen kann(vielleicht sogar versenkbar, im Tisch!?). Alternativ kubisch, wie Dein Entwurf, aber dann zum ins Regal stellen(vielleicht auf einen AV-Receiver), und von dort aus die gesamte Anlage bedienen: z.B. Bildausgabe auf weitere(n) Bildschirm(e)/Beamer/Fernseher. Das ganze mit Wireless-Steuerung(Keyboard/Maus; möglichst hohe Reichweite) ergänzen, damit man dann auch sinnvoll dran arbeiten kann...nur Touch schränkt dann doch einigermaßen ein.

Ich hatte in letzter Zeit auch drüber nachgedacht, mir wieder einen echten Desktop zu bauen, so, wie man sie früher hatte...nix Tower, sondern am Tisch, wo der Bildschirm drauf steht(wäre eh idealer vom Blickwinkel, in meinen Augen). Da gibt's auch Touchscreen-Modelle, werden meist unter HTPC-Gehäusen geführt(z.B. Origen oder Silverstone), aber die sind ziemlich teuer und entsprechen allesamt nicht meinen Vorstellungen bzw. Anforderungen, die ich gerne hätte. Alternativ hatte ich mich aufs Node 605 von Fractal eingschossen, das eine gute kompakte Bauform hat und zumindest die wichtigsten Anschlüsse schon integriert(Cardreader, USB 3 Front). Hier fehlt dann aber wieder Touch....

Aber wenn man das ganze direkt selber schraubt, dann hätte man da in der Tat Gestaltungsfreiheit Naja, vielleicht helfen Dir ja die Links bei der Ideensuche.

Eine Frage hätte ich noch: Deine Entwürfe sind dann doch recht "luftig" oder um es anders zu sagen: lüfterorientiert. Willst Du damit endlos übertakten, oder was? Und wenn Wasserkühlung und Eigenbau, dann würde ich doch gleich irgendwas mit stylisch in den Seitenwänden eingelassenen Radiatoren vorschlagen; es ist zwar schon lange her, dass ich selbst mit Wasser gekühlt hab...das war alles noch in der Experimentierphase damals(war der Core2Quad Q6600 TDP 105W, später Q9650, Rampage Extreme hab ich keins bekommen, daher P5E, 4 RAMs, 2 Festplatten und die HD 3850 TDP 95W)...ich hab meine Pumpe damals im Tierhandel gekauft ) Daher weiß ich nicht, wie sich das mit der Abwärme heutzutage so entwickelt hat - nur finde ich, dass da teils maßlos übertrieben wird! Jedenfalls weiß ich noch, dass es damals ein 12 Zoll Radiator dicke(handwarm nach Stunden Volleistung) für alles zusammen getan hat(nicht übertaktet, ich wollte ein möglichst quiet-System).



[PCBOXES]

Danke für dein Feedback.

Über ein Anwinkeln der Displays wurde schon nachgedacht. Es wäre möglich das Display in ein eigenes Gehäuse zu bauen, welches man dann mit einem Scharnier anstellen kann. Das würde allerdings das ganze teurer machen, daher habe ich das wieder verworfen. Die Gehäuse sollen vom Aufbau her sehr einfach, funktional und kompakt bleiben. Das Display soll aber deutlich nützlicher und auch größer sein als bei bisherigen HTPC Lösungen.

Zu deiner Frage mit den Lüftern: Ja, die Gehäuse haben sehr große Lufteinlässe für 140 mm Lüfter. Auch sind Bohrungen für 120 mm Lüfter und 240er Radiatoren vorhanden. Es soll eine möglichst große Kompatibilität bei der Auswahl von Lüftern geben.

Das Thema Airflow ist mir bei den Gehäusen sehr wichtig. Bei beiden Gehäusen soll es eine möglichst gute Abfuhr der warmen Luft geben. Es soll mit langsam drehenden Lüftern eine möglichst große Kühlleistung erzeugt werden. Das reduziert dann auch die Lautstärke. Beim SC01 ist auch an Custom Wasserkühlung gedacht. Moderne Prozessoren wie die Intel i9 bringen auch einen 240er Radiator gut an seine Grenzen.



[Fragger911]

Erstmal erfrischend, auch die Farbwahl (ist das final?).

Ich sehe da allerdings einen ästhetischen Stolperstein:
Egal welches Format, sobald es hängt mit dem I/O-Feld nach oben zeigend, dann hat man das ganze Kabelgeraffel wie eine mit Blitzknaller gekämmte Katerfrisur oben raus stehen.

​SCHÖN ist anders, auf deinen Bildern ist zumindest keine Blende diesbezüglich zu erkennen.



[PCBOXES]

Erstmal erfrischend, auch die Farbwahl (ist das final?).

Ich sehe da allerdings einen ästhetischen Stolperstein:
Egal welches Format, sobald es hängt mit dem I/O-Feld nach oben zeigend, dann hat man das ganze Kabelgeraffel wie eine mit Blitzknaller gekämmte Katerfrisur oben raus stehen.

​SCHÖN ist anders, auf deinen Bildern ist zumindest keine Blende diesbezüglich zu erkennen.

Danke, nein die Farbe ist nicht final.

Die Kabel stehen zumindest beim SC02 ITX oben raus, das stimmt. Die Anordnung hat jedoch viele Vorteile.

Eine Blende ist durchaus denkbar. Bin da auch für Form-Vorschläge offen. Sie sollte nur einfach in der Fertigung sein.
