Kompatibilität DP, HDMI, etc

[jonathan.hamm]

Was ich eigentlich erreichen möchte:
Ich möchte mein Surface Pro 3 (Windows 10 Pro) über eine USB-3.0 Dockingstation mit meinem Monitor verbinden, habe aber diverse Probleme und bin inzwischen mit meinem Latein am Ende.
Die Dockingstation hat einen HDMI- und einen DP-Ausgang, der Monitor VGA, DVI und HDMI Eingänge.

Getestet habe ich:
Dockingstation HDMI -> Monitor HDMI ... kein Bild
Dockingstation HDMI -> Adapter auf DVI -> Monitor DVI ... kein Bild
Dockingstation DP -> Adapter auf HDMI/DVI/VGA -> Monitor HDMI/DVI/VGA ... kein Bild

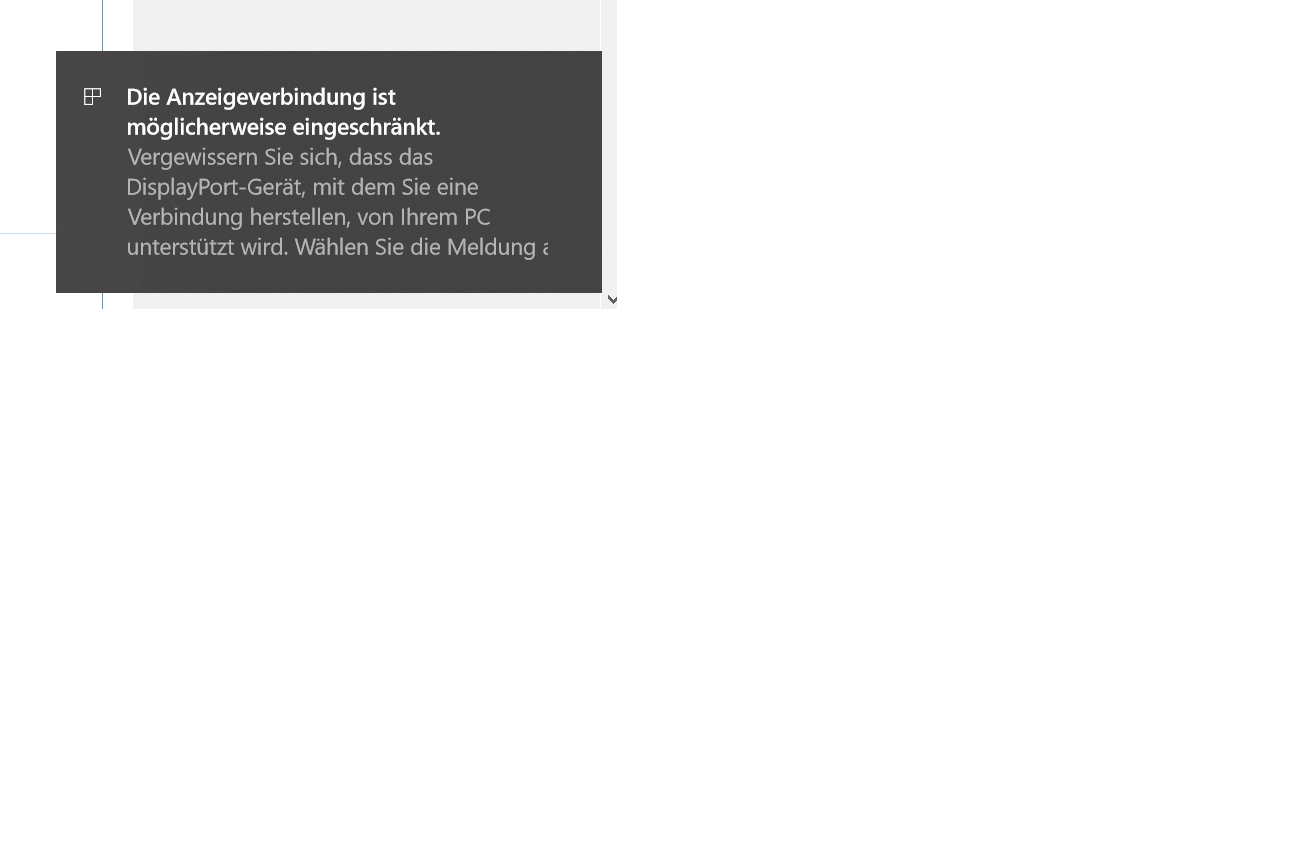

Beim Verbinden erscheint die Fehlermeldung von Windows "Die Anzeigeverbindung ist möglicherweise eingeschränkt." (siehe Anhang)

Zur Fehlereingrenzung auch mal andere Kombinationen getestet:
Surface Mini-DP -> Adapter VGA -> Monitor VGA ... funktioniert!
Surface Mini-DP -> Adapter HDMI -> Monitor HDMI ... kein Bild
Surface Mini-DP -> Adapter HDMI -> Adapter DVI -> Monitor DVI ... funktioniert!
Surface -> Surface Dock Mini-DP -> ... gleiches Verhalten wie eigener DP-Anschluss des Surface
Laptop HDMI -> Monitor HDMI ... kein Bild
Laptop HDMI -> Adapter auf DVI -> Monitor DVI ... funktioniert!
Laptop VGA -> Monitor VGA ... funktioniert!
Raspberry Pi HDMI -> Monitor HDMI ... funktioniert!

Auch mal mit Ubuntu (Live system vom Stick gebootet) getestet, um Treiberprobleme auszuschließen. Aber auch hier kein anderes "Bild".
Ein anderes Gerät mit HDMI-Eingang habe ich zum Testen leider nicht.

Die Hardware:
Surface Pro 3 i7 256 gb 8gb RAM
Laptop HP i5 6te gen, keine separate Graka
Raspberry Pi 2
Monitor Iiyama XB2483HSU
Docking Station: https://www.amazon.de/Icy-Box-IB-DK...1521061779&sr=1-2&keywords=icy+box+usb+c+dock
HDMI-DVI Adapter: https://www.amazon.de/gp/product/B005552HWE/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1
DP-VGA/DVI/HDMI Adapter: https://www.amazon.de/gp/product/B01I1ELW44/ref=oh_aui_detailpage_o01_s00?ie=UTF8&psc=1
einige ähnliche Adapter und Kabel auch getestet.


Kann mir jemand das Verhalten erklären? Wieso bekomme ich (insbesondere bei HDMI) manchmal ein Bild und manchmal nicht? Bin ich der Einzige, der gleich auf mehren Geräten diese Probleme hat? Ich war davon ausgegangen "solange der Stecker passt, wird das schon irgendwie gehn". Das Thema schein ja nicht ganz so einfach zu sein.
Gerne auch eine technische Erklärung (ich studiere Elektrotechnik)

Ich bin schon auf eure Antworten gespannt..



[rony12]

Bei der Dockingstation wirst du mit ziemlicher sicherheit einen Chip von Displaylink haben.
Bitte installiere hier den aktuellsten treiber http://www.displaylink.com/downloads/windows

​teste das mal

Displayport ist ein guter schöner Standard ... HDMI der böse Zwilling von DVI.

HDMI hat, weil es aus dem multimediasektor kommt, unglaubliche viele außnahmen und altlasten welche Displayport nicht mehr mit sich herumschleppen muss.

Da du aber nur Full HD ansteuern möchtest, sollte es eig. keine großen probleme geben.

Bei monitoren über Full HD benötigt ein DP auf HDMI adapter noch zusätzlich 5V um den signalpegel stabil zu halten. Das DP einen niedrigeren hat.



[jonathan.hamm]

Treiber installiert und neu gestartet. Leider funktioniert's immer noch nicht.



[jonathan.hamm]

Ich konnte jetzt zumindest rausfinden, warum die Übertragung über die Dockingstation nicht funktioniert.

Die Übertragung des Bildsignals zur Dockingstation funktioniert über den Alternate Modus, der zur Spezifikation von USB C gehört. Solange ich die Dockingstation aber über ein Adapterkabel an einem USB A-Port betreibe, kann das natürlich nicht funktionieren. Im Vergleich zu USB3.0-Dockingstationen hat sich also nicht nur der Stecker, sondern auch die Übertragung an sich geändert.

(Für mich ist das im Moment ok, weil ich in Zukunft sowieso auf ein Notebook mit USB C umsteigen möchte)
