Kompatibilitätsfrage Board/Netzteil (ATX 12V-Stecker 8-polig)

[xlarge]

Hallo zusammen,

ich habe die Möglichkeit, günstig an ein GA-MA790XT-UD4P ranzukommen. Das Problem: Das Board kann nur mit einem ATX 12V-Stecker 8-polig betrieben werden und ich weiß nicht, ob mein Netzteil da mitspielt. Das Datenblatt des NT sagt folgendes:

550 Watts (550W peak), active PFC
Mainboard 20 + 4 Pin Connector
Mainboard 4 Pin 12V Connector for CPU
Case Fans Connector x 1
6 + 2 Pin PCIe Connector x1
6 Pin PCIe Connector x 1
S-ATA Connector x 6
Peripheral Connector x 3
Floppy Connector x 1
PFC 0.99 typical

Danke schon mal für eure Hilfe!



[xlarge]

Niemand ne Idee? Ich muss mich bis spätestens morgen entschieden haben, das Board ist sonst weg. Kann ich den 6+2 PCIe-Connector (müsste doch einem 8er entsprechen) auch für das Mainboard verwenden oder sind die nicht baugleich? Please help



[Yeo]

Der PCIe Connector ist nicht kompatibel, das Netzteil hat den notwendigen 8 poligen 12 V Stecker nicht.



[FSS]

Sicher, dass das mobo 8 pin benötigt? normalerweise laufen normale Desktop Boards mit dem normalen 4 pin ATX. den 6+2/8pin PCIe bitte nicht benutzen.



[meisterglanz42]

In den meisten Fällen laufen die Boards auch mit nur 4 Pin Stromversorgung, ansonsten musste dir halt nen Adapter holen.

Sowas zb:
http://cgi.ebay.de/Mainboard-Stroma...uterzubehör_Kabel_Adapter&hash=item1e5a1b7405

MfG



[Stefan Payne]

Was für ein Netzteil ists denn genau?!



[Frosdedje]

Für den normalen Betrieb reicht ein ATX-+12V 4pin-Stecker aus, aber
ein Adapter auf 8pin halte ich nicht für sinnvoll.
Und von welchen Hersteller ist das Netzteil?



[xlarge]

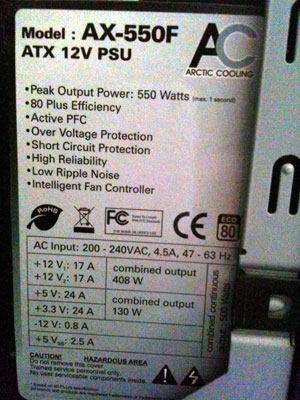

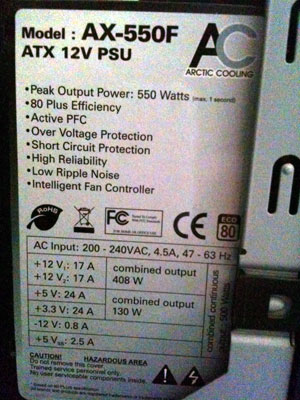

Es handelt sich um ein NT von Arctic Cooling, das fest im Gehäuse (Silentium T2 ECO 80) verbaut ist. War damals eine Notlösung, nachdem sich mein Tagan verabschiedet hatte.

Die genaue Bezeichnung ist AX-550F.

Netzteil:
Fusion 550(F) Silentium Edition

Netzteil-Eigenschaften:
550 Watt, aktives PFC
Mainboard 20 + 4 Pin Anschluss
Mainboard 4 Pin 12V Anschluss für die CPU
6 + 2 Pin PCIe Anschluss x 1
6 Pin PCIe Anschluss x 1
S-ATA Anschlüsse x 4
Peripherie-Anschlüsse x 3
Floppy Anschluss x 1
Lüfter-Anschluss x 1
PFC: 99% typical
1 x Arctic Fan 12 (Netzteil-Lüfter) - 56 CFM
2 x Arctic Fan 8 (Gehäuse-Lüftung) - 42



[Frosdedje]

Das Netzteil ist schon mal in Ordnung (k.a, ob da die selbe
Seasonic-Technik wie im 550R drin ist).
Und was mit dem Stecker betrifft, sollte es unproblematisch sein.



[xlarge]

Vielen Dank schon mal an alle, ich werde es dann wohl auf einen Versuch ankommen lassen müssen.

Ich habe mir eben noch mal die Specs auf gigabyte.com.tw genauer angeschaut, unter Internal I/O Connectors steht tatsächlich

1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector

Beim GA-890GPA-UD3H, das alternativ in Frage käme, sind die gleichen Spezifikationen angegeben. Hmpf. Ich hoffe mal, dass das keine Probleme geben wird.

Edit - kurze Frage noch an Berkshire: Was meintest du genau mit der Formulierung "Für den normalen Betrieb"? Ich habe vor, mir eine relativ günstige CPU zu holen und die dann zu OC'en.



[Stefan Payne]

Das Netzteil ist schon mal in Ordnung (k.a, ob da die selbe
Seasonic-Technik wie im 550R drin ist).

Sollte es sein, zumal die Daten auch denen vom 550R sehr ähneln.



[FSS]

Edit - kure Frage noch an Berkshire: Was meintest du genau mit der Formulierung "Für den normalen Betrieb"? Ich habe vor, mir eine relativ günstige CPU zu holen und die dann zu OC'en.

Normal heisst: Kein oder kaum OC. Einige Mainboard Hersteller empfehlen ab 140TDP afaik den 8 pin zu nutzen. Sprich nen hochgetriebener Quad sprengt das. Aber man kann natürlich mit nem Adapter arbeiten, so schnell kriegt man die 12V Schiene mit einer CPU nicht überlastet.



[xlarge]

Normal heisst: Kein oder kaum OC. Einige Mainboard Hersteller empfehlen ab 140TDP afaik den 8 pin zu nutzen. Sprich nen hochgetriebener Quad sprengt das. Aber man kann natürlich mit nem Adapter arbeiten, so schnell kriegt man die 12V Schiene mit einer CPU nicht überlastet.

Danke für die Info, sowas in der Richtung hatte ich befürchtet. D.h. im OC-Fall würde ein Adapter 4 auf 8 Pin Sinn machen? Evtl. wirds auch ein neuer X6 1055T werden. Berkshire rät ja weiter oben von dem Adapter ab.



[CoffeeJunkie]

Handbuch zum Board:
http://ftp.gigabyte.de/FileList/Manual/motherboard_manual_ga-ma790xt-ud4p_e.pdf

-> Seite 24:

Do not insert the power supply cables into pins under the protective covers
when using a power supply providing a 2x2 12V and a 2x10 power connector.

D.h. es geht auf jeden Fall

Durch den Adapter 4Pin -> 8Pin bekommt das Board auch nicht mehr Strom, an der Quelle sind ja immernoch 4 Pins



[xlarge]

@CoffeeJunkie: Du bist ein Fuchs, vielen Dank

To meet expansion requirements, it is recommended that a power supply that can withstand high power consumption be used (500W or greater). If a power supply is used that does not provide the required power, the result can lead to an unstable or unbootable system.

The power connectors are compatible with power supplies with 2x2 12V and 2x10 power connectors. When using a power supply providing a 2x4 12V and a 2x12 power connector, remove the protective covers from the 12V power connector and the main power connector on the motherboard. Do not insert the power supply cables into pins under the protective covers when using a power supply providing a 2x2 12V and a 2x10 power connector.
