KVM Switch gesucht: 2 Monitore - beide entweder PC oder Laptop

[w764]

Hallo, ich brauche eure Unterstützung beim Finden des richtigen KVM-Switches für folgendes Anwendungsszenario:

Ich habe folgende Hardware:
1. Desktop-PC mit einer RX5700XT (2x DP, 1x HDMI) mit zwei 27" IIyamas
IIyama 1: DVI + HDMI - Full-HD @ 60hz
IIyama 2: DP + HDMI - WQHD @ 60hz
Keyboard: Logitech G216 - USB A
Mouse. Roccat Kova -USB A

2. Lenovo Thinkpad 21HH0028GE: HDMI out, 2 x USB C, 1 x USB A 2.0

Ziel: beim Umschalten jeweils beide Monitore, Keyboard und Mouse entweder am Laptop oder am PC zu haben. Also nicht jeweils einen Monitor am PC und einen am Laptop.

Budgetseitig gibt es erstmal keine Einschränkung: Funktionalität & Qualität gehen vor.

Falls ihr mehr Details braucht: bitte fragen.

----------

Falls das o.g. Szenario nicht möglich sein sollte, wäre ich auch zum Tausch der beiden 27er gegen einen 34" bereit.
Hauptanwendungsbereich: Office, ab und an ein bischen Zocken; mir ist hohe Farbtreue (Fotos) wichtig und ermüdungsfreies Arbeiten; Gaming ist nachrangig.Höhenverstellbarkeit wäre gut, solide Anschlusspanel...

Vielen Dank vorweg für eure Unterstützung .

-----

Habe gerade mal noch über einen anderen Beitrag den Hersteller "TESSmart" entdeckt.

Würde dieser hier passen? https://tesmart.de/products/hdk202-e23?variant=40841309192386

oder dieser, den ich gerade in einem Beitrag von @species_0001 gefunden habe? https://www.avaccess.com/eu/products/idock-c10/



[schneup]

Wuerde fuer den Notebook eine TB4/USB4 Dockingstation mit 2xDP empfehlen (Beispiel 1, Beispiel 2). Damit kannst Du fuer Dein Setup einen herkoemlichen 2xDP oder 1xDP/1xHDMI KVM Switch nehmen. Fuer den Wechsel von DP auf HDMI ein passendes Adapterkabel verwenden. Bei einem Dock mit USB-C Ausgaengen reicht ein unidirektionales USB-C auf DP Kabel (Beispiel 1, Beispiel 2 DP1.4), bi-direktionale Kabel (Beispiel) sind allerdings in einer aehnlichen Preislage und flexibler. Fuer Dein aktuelles Setup reicht DP1.2 problemlos, DP1.4 ist zukunftssicherer.
Beim KVM Switch darauf achten dass diese eine erweiterte Kompatibilitaet fuer Gaming Devices bietet (Beispiel 1 2xDP, Beispiel 2 1xDP/1xHDMI).
Der Vorteil einer Dockingstation ist dass Du nur noch 1 Kabel zum Notebook benoetigst da er ueber das Dock auch mit Strom versorgt wird. Wenn Dich zusaetzliche Kabel nicht stoeren kannst Du die Dockingstaion weglassen und den Notebook direkt am KVM Switch anschliessen (1xHDMI, 1x USB-C auf DP und 1x USB).
Weniger flexibel aber auch passend waere ein KVM Switch mit USB-C Anschluss fuer einen Notebook (Beispiel). Preislich aber aehnlich wie eine separate Loesung.
Es gibt auch guenstigere KVM-Switches (Beispiel) aber die haben manchmal Einschraenkungen bei Gamingdevices oder keine Hotkey Unterstuetzung.



[w764]

Danke, @schneup . Da es sich um ein Kundennotebook im Projekt handelt, fällt das Dock aus. Außerdem hätte ich dann neben dem Dock noch den Switch auf dem Tisch.
Dein verlinktes TESSmart für ca. € 155.- ist das von meinem Link. Das wäre also schon mal dann Kandidat Nr. 1.

Gerade gesehen: es gibt auch noch ein günstigeres Modell mit 2 x HDMI statt mit 1 x HDMI und 1 x DP. Da beide Monitore HDMI-Ausgänge haben, wäre das als "Minimal-Setup" doch ausreichend, oder?

Falls ich mir zwei neue 27er mit 144hz anschaffe, wäre dieses Modell wohl die zukunftssichere Investition, richtig?



[schneup]

Gerade gesehen: es gibt auch noch ein günstigeres Modell mit 2 x HDMI statt mit 1 x HDMI und 1 x DP. Da beide Monitore HDMI-Ausgänge haben, wäre das als "Minimal-Setup" doch ausreichend, oder?

Ich selber benutze den Vorgaenger von diesem Modell mit 1xPC und 2 Notebooks (1xTB3 Dock, 1xUSB4 Dock) und bin sehr zufrieden. Deshalb gehe ich davon aus dass auch die guenstigeren Modelle dieses Herstellers gemaess Spec funktionieren. Bei 2x HDMI musst Du beim PC und dem Notebook entsprechende DP->HDMI Adapter einsetzen. Ich persoenlich bevorzuge am PC DP gegenueber HDMI da normalerweise stressfreier. Ausserdem sind aktuelle LCDs heute oft auch mit USB-C als Eingang (DP Alt) ausgestattet. Aber wirklich Nachteile hat es keine wenn Du mit HDMI alleine kein Problem hast.

Falls ich mir zwei neue 27er mit 144hz anschaffe, wäre dieses Modell wohl die zukunftssichere Investition, richtig?

Der Link funktioniert nicht. Meinst Du dieses Modell? Dein Kandidat Nr. 1 unterstuetzt folgende Frequenzen:
"HDMI 2.0 und DP 1.2 unterstützen 3840 x 2160 (4K) bei 60 Hz, 3440 x 1440 bei 100 Hz,QHD bei 144 Hz, FHD bei 144 Hz."
Bei 27" mit QHD also noch ausreichend aber an der Grenze. Wenn es Dir den Mehrpreis wert ist hat das HDMI 2.1 Modell natuerlich mehr Reserven fuer die Zukunft.



[w764]

Bei 2x HDMI musst Du beim PC und dem Notebook entsprechende DP->HDMI Adapter einsetzen.

Gerade gesehen: die günstigen Modelle sind alles "nur" USB 2.0; daher fallen diese aus.

Also...dann doch die höhere Preisklasse als Untergrenze mit diesem Modell:

? ... ich habe gerade einen "Verständnishänger": meine Annahme zur Verkabelung mit den im Lieferumfang enthaltenen Kabeln wäre dann wie folgt:

PC --> Eingang PC 1
1 x USB-A 3.0 --> USB 3.x zum Switch
1 x HDMI 2.0 --> HDMI 2.0 zum Switch

Laptop --> Eingang PC 2
1 x USB-C --> USB 3.x zum Switch
1 x HDMI 2.0 --> HDMI 2.0 zum Switch

Monitore:
M 1: Switch zu Display A --> HDMI 2.0 auf HDMI 2.0
M 2: Switch zu Display B --> HDMI 2.0 auf HDMI 2.0

Frage: wozu sind bei PC 1 und PC 2 am Switch die Inputs A und Inputs B? Meine Annahme war, dass ich nur jeweils den USB-Anschluss und dann einen der beiden Inputs je Gerät anschließen muss? Oder muss ich beide Inputs versorgen? Wenn ja: wie? Der PC könnte ja USB, HDMI und DP, der Laptop hat aber "nur" USB C und HDMI. Welches wäre dann beim Laptop der Ausgang zum Input B des Switches?

Meinst Du dieses Modell?

richtig . Der Kampagnenlink scheint gebrochen zu sein.



[schneup]

Gerade gesehen: die günstigen Modelle sind alles "nur" USB 2.0; daher fallen diese aus.

Fuer Tastatur/Maus, Webcam etc. reicht USB2. Massenspeicher sind eher selten am KVM Switch. Ausserdem ist USB3 pingeliger und anfaelliger fuer Stoerungen, deshalb ist USB2 die robustere Wahl.

Frage: wozu sind bei PC 1 und PC 2 am Switch die Inputs A und Inputs B? Meine Annahme war, dass ich nur jeweils den USB-Anschluss und dann einen der beiden Inputs je Gerät anschließen muss? Oder muss ich beide Inputs versorgen? Wenn ja: wie?

Du hast ein KVM Switch Modell fuer 2 Monitore. Deshalb musst Du von beiden PCs 2 Monitorsignale einspeisen. Wenn LCD1 immer den PC und LCD2 immer den Notebook anzeigen soll dann reicht ein einfacher USB-Switch fuer die Tastatur/Maus (Beispiel) und die LCDs direkt am jeweiligen PC/Notebook.

Der PC könnte ja USB, HDMI und DP, der Laptop hat aber "nur" USB C und HDMI. Welches wäre dann beim Laptop der Ausgang zum Input B des Switches?

Wenn Du fuer den Notebook keine Dockingstation verwenden moechtest habe ich die Verkabelung bereits in meinem vorherhigen Posting beschrieben:

Wenn Dich zusaetzliche Kabel nicht stoeren kannst Du die Dockingstaion weglassen und den Notebook direkt am KVM Switch anschliessen (1xHDMI, 1x USB-C auf DP und 1x USB).

Fuer den 2. Bildschirm reicht ein einfaches USB-C auf DP Kabel (Du kannst natuerlich auch nur 1 Bildschirm beim Notebook anschliessen aber dann bleibt der 2. Schwarz). Wenn Du die 2 Bildschirme unabhaenig umschalten moechtest dann brauchst Du dieses Modell. Damit kannst Du die beiden LCDs unabhaengig ansteuern (PC1/PC1, PC1/PC2, PC2/PC1, PC2/PC2) und mit einem Shortcut zwischen den aktiven PCs wechseln. Moechte nicht mehr auf einen normalen KVM Switch zurueckgehen der sowas nicht unterstuetzt.



[w764]

Ich schulde dir ein Bier...mindestens. Ein riesengroßes Danke an dieser Stelle



[w764]

@schneup mittlerweile ist alles geliefert und installiert. Leider gibt es Probleme, bei dem ich nicht weiterkomme.
Hardware:
1. TESmart - Modell - USB 3 Version mit 2x HDMI Out
2. Dock: UGREEN Revodok (das von dir empfohlene)

Verkabelung Monitore:
Monitor A: HDMI - HDMI TESmart Monitor A
Monitor B: HDMI - HDMI TESmart Monitor B

Verkabelung Maus und Tastatur:
beides an TESMart an den entsprechenden USB 3 Anschlüssen

Verkabelung Laptop:
1. Laptop - UGREEN: USB C - USB C
2. UGREEN - TESmart:
- USB C - DP (Eingang DP PC 1) (wie von dir beschrieben)
- der HDMI Anschluss bei TESMart PC 1 ist noch nicht verkabelt,
- der USB 3 Anschluss bei TESMart PC 1 auch nicht verkabelt

Probleme:
--> aktuell kein Bild bei Umschaltung, weder auf Monitor A noch Monitor B.
--> Weder Tastatur noch Maus lassen sich fürs Laptop nutzen
um die beiden Anschlüsse mit dem mitgelieferten Kombi-Kabel "HDMI - USB B auf HDMI - USB A" an das Dock anzuschließen, fehlt dem Dock ja der HDMI-Anschluss.

Wie bekomme ich das gelöst?

Nachtrag: wenn ich das Laptop mit dem Kombi-Kabel mit der TESmart verbinde, geht zumindest ein Monitor. Der zweite bleibt schwarz.

Bis dato erschließt sich mir der Vorteil des Docks nicht.



[schneup]

Hardware:
1. TESmart - Modell - USB 3 Version mit 2x HDMI Out
2. Dock: UGREEN Revodok (das von dir empfohlene)

Der verlinkte TESmart hat 1x DP und 1x HDMI und nicht 2x HDMI. Aus dem nachfolgenden Text gehe ich davon aus dass es sich um das verlinkte Modell handelt.

Verkabelung Monitore:
Verkabelung Maus und Tastatur:

Ist korrekt

Verkabelung Laptop:
1. Laptop - UGREEN: USB C - USB C
2. UGREEN - TESmart:
- USB C - DP (Eingang DP PC 1) (wie von dir beschrieben)
- der HDMI Anschluss bei TESMart PC 1 ist noch nicht verkabelt,
- der USB 3 Anschluss bei TESMart PC 1 auch nicht verkabelt

USB-C auf DP ist korrekt, allerdings nimmt der TESMart am DP Eingang nur das Bildsignal entgegen. Fuer Tastatur/Maus musst Du das Ugreen Dok mit dem USB3 Kabel am TESMart anschliessen. Den 2. Bildschirm mit einem USB-C auf HDMI Kabel anschliessen (Beispiel).
Die Verkabelung waere dann wie folgend:

1. Laptop - UGREEN: USB C - USB C
(wichtig ist das zur Dockingstation gehoerende Kabel oder ein passendes TB4 Kabel zu verwenden)

2. UGREEN - TESmart:
- USB C - DP (Eingang DP PC 1) kann bleiben
- der HDMI Anschluss bei TESMart PC 1 mit USB-C auf HDMI Kabel an Ugreen anschliessen
- der USB 3 Anschluss bei TESMart PC 1 fuer Tastatur/Maus an Ugreen anschliessen
Damit sollte es mit dem Notebook und KVM-Switch passen und 2 LCDs und Maus/Tastatur benutzbar sein.

--> Weder Tastatur noch Maus lassen sich fürs Laptop nutzen
um die beiden Anschlüsse mit dem mitgelieferten Kombi-Kabel "HDMI - USB B auf HDMI - USB A" an das Dock anzuschließen, fehlt dem Dock ja der HDMI-Anschluss.

Du kannst das Kombikabel nehmen und nur den USB Anschluss benuetzen oder, wenn Dich der Kabelsalat stoert, einfach ein separates USB Kabel nehmen.

Wie bekomme ich das gelöst?

Mit zwei zusaetzlichen Kabeln wie oben beschrieben muesste alles wie gewuenscht funktionieren.

Bis dato erschließt sich mir der Vorteil des Docks nicht.

Wenn alles korrekt verkabelt ist brauchst Du nur noch 1 USB-C Kabel vom Dock zum Notebook um die vorhandenen Geraete zu benutzen und das Notebook mit Strom zu versorgen.



[w764]

Hallo Schneup,

danke für deine detaillierte Antwort.

Der verlinkte TESmart hat 1x DP und 1x HDMI und nicht 2x HDMI. Aus dem nachfolgenden Text gehe ich davon aus dass es sich um das verlinkte Modell handelt.

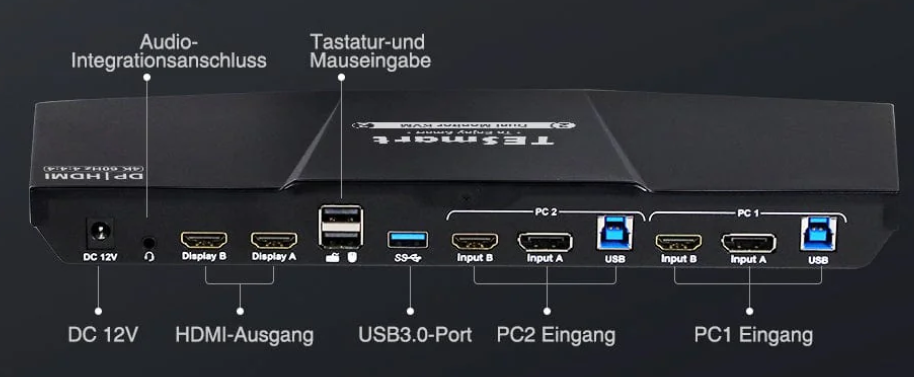

--> 2 x HDMI Out - siehe Fotos und mein Modell hat das auch so:

Display A und Display B sind definitiv HDMI Ausgänge.

1. Laptop - UGREEN: USB C - USB C
(wichtig ist das zur Dockingstation gehoerende Kabel oder ein passendes TB4 Kabel zu verwenden)

Habe ich bereits - passt damit.

Da du bei deiner Beschreibung von DP ausgegangen bist: was ändert sich bei der Verkabelung durch das oben gezeigte Foto?

Danke nochmals für deine Geduld.



[schneup]

--> 2 x HDMI Out - siehe Fotos und mein Modell hat das auch so:

Display A und Display B sind definitiv HDMI Ausgänge.

Sorry, hatte nur die Eingaenge und nicht die Ausgaenge des Switch angeschaut und nicht darauf geachtet dass sie bei diesem Modell nicht identisch sind (Eingang: 1x HDMI/1x DP, Ausgang 2x HDMI).

Da du bei deiner Beschreibung von DP ausgegangen bist: was ändert sich bei der Verkabelung durch das oben gezeigte Foto?

Keine Aenderung meiner Beschreibung weil ich nur die Eingangsseite beim KVM Switch beschrieben habe.
