LAN Kabel ohne Funktion

[VikRex]

Hallo,
ich habe mir auf Amazon folgende Artikel bestellt:
https://www.amazon.de/gp/aw/d/B079DCWGZ7#Ask
https://www.amazon.de/gp/aw/d/B00EOTHCAO?psc=1&ref=ppx_pop_mob_b_asin_image

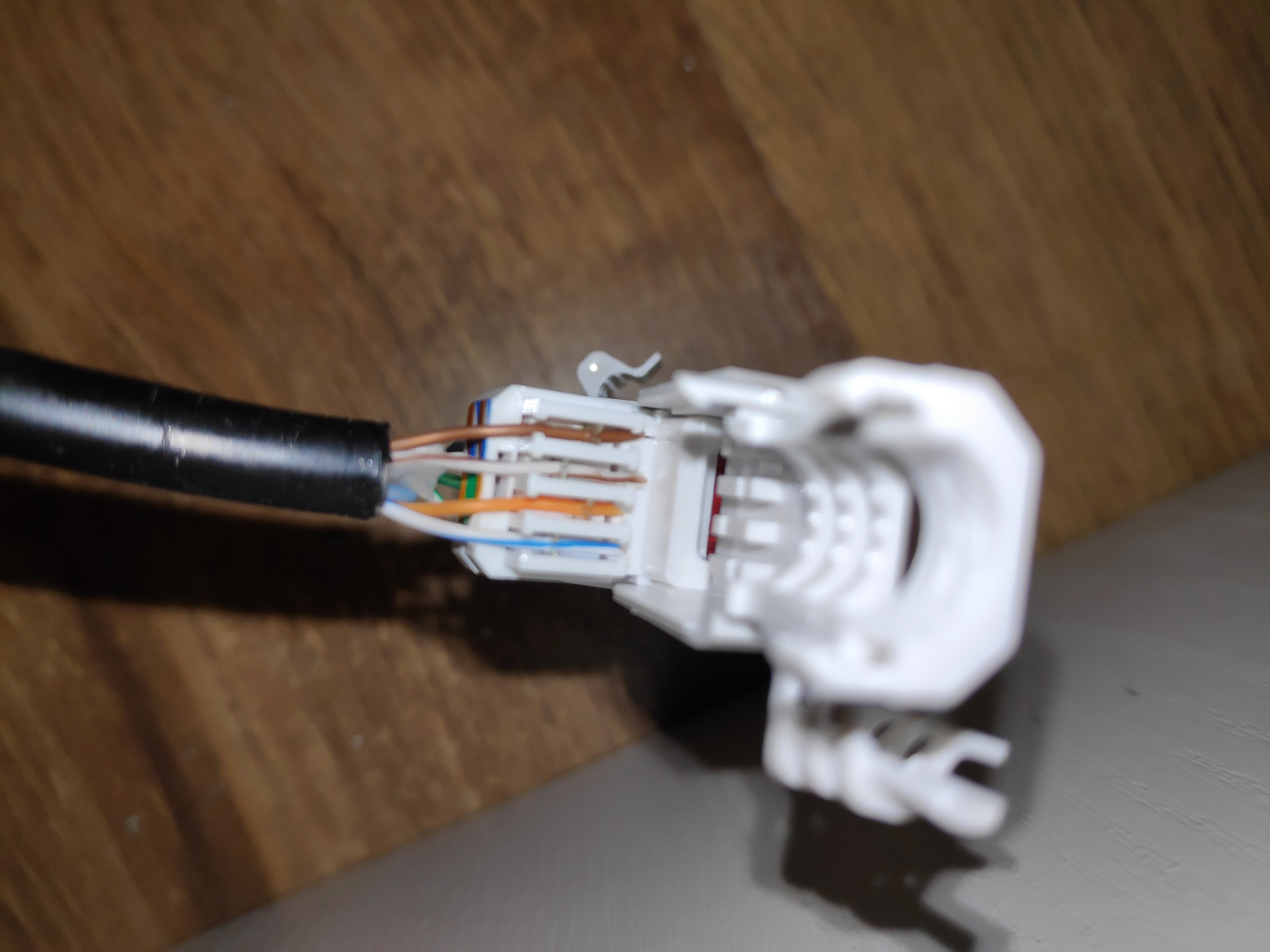

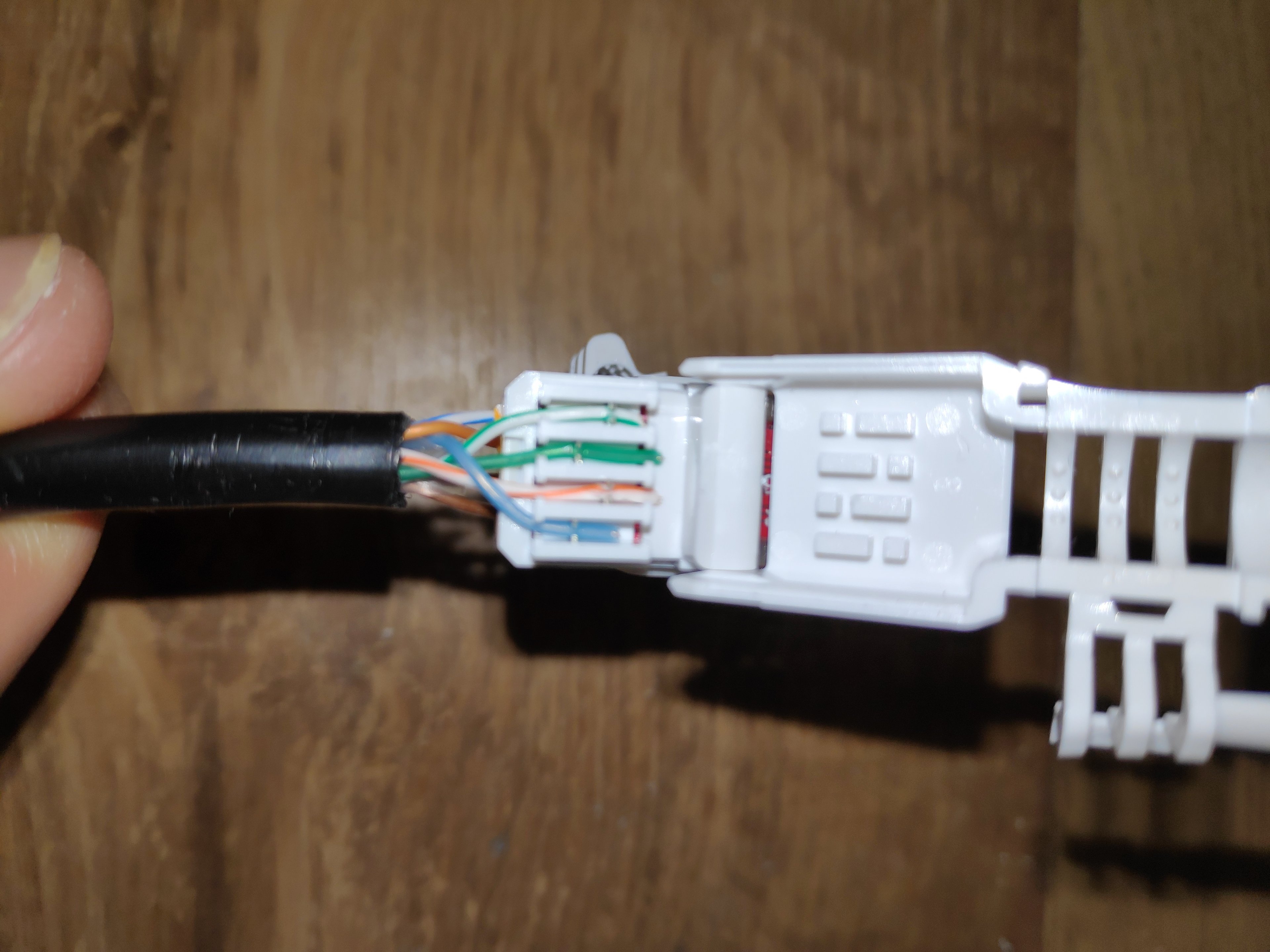

Nun habe ich an einem Ende das Kabel abgeschnitten, durch die Wand gesteckt und den LAN Stecker nach Schema A angebracht. Das andere Ende steckt im Router. Ich habe das ganze dann an meinem Telekom Receiver getestet und es konnte keine Verbindung hergestellt werden. Was könnte die Ursache sein?



[janer77]

Falsch konfiguriert?



[Ost-Ösi]

Ist das andere Ende ebenfalls nach A aufgelegt (an und für sich egal ob A oder B, wichtig nur auf beiden Seiten gleich).



[PUNK2018]

Würde ich auch so behaupten.. Zeig uns mal die Seite mit dem Schema auf der "front". Dann kontrollieren wir mal



[KnolleJupp]

Du musst die Adern natürlich genauso auflegen wie bei dem Stecker auf der anderen Seite des Kabels.
Ob das nun nach 568A oder 568B ist, ist egal, hauptsache es ist an beiden Kabelenden gleich.



[VikRex]

Gute Frage. Das andere Ende hat noch den original Stecker drauf.



[Groug]

Das sieht nach falsch aufgelegt aus.



[Arcaras]

Also laut Bild bei Amazon sollten die Farben zusammengehörig aufgelegt sein. Sieht bei dir anders aus.



[VikRex]

Unter Kundenfragen zum Stecker steht es soll nach Schema A aufgelegt werden.



[sewo]

Ist nur deine Belegung nicht



[omavoss]

@VikRex :
Den ganzen Trödel hätte man sich ersparen können, wenn man anstelle eines 8 oder 10 mm Lochs ein 15 oder 16 mm Loch durch die Wand gebohrt und das Kabel mitsamt dem Stecker durch dieses Loch geschoben hätte. Nun hast Du den Salat. Pfusch ist eine solche Lösung ohnehin, denn man verlegt Verlegekabel, macht an beide Enden eine Dose dran und zwischen die Buchse in der Dose und den Netzwerkgerät kommt ein Patchkabel. Dann wäre ein 8 mm Loch angemessen gewesen.

Musst halt den neuen Stecker genauso auflegen wie der alte Stecker aufgelegt war. Wenn du am alten Stecker noch ein klein wenig Kabel drangelassen hast, kannst du das mit einem Multimeter oder Durchgangsprüfer "durchklingeln".



[Pako1997]

EIn Kabeltester kostet nichtmal 20€ und du hast direkt eine Crimpzange dabei. Fotografier beide Stecker von vorne, dann sieht man wie du die Kabel eingesteckt hast.



[XN04113]

für eine feste Verlegung nimmt kein Patchkabel, sondern Verlegekabel und dann Dosen oder Keystone Module
zudem ist das Gelumpe UTP und hat auch im Kabel NULL Schirm



[WT1995]

Wenn man den Bilder vom Kabel trauen kann, ist das Kabel nach EIA/TIA 568B aufgelegt.
Du musst dann den Stecker auch nach dem Schema B verdrahten.

Edit: Sofern ich das richtig sehe hast du aber generell einen Fehler beim Stecker.



[tollertyp]

Unter Kundenfragen zum Stecker steht es soll nach Schema A aufgelegt werden.

Und beim Kabel nachzuschauen ist weniger zuverlässig?



[VikRex]

Hat sich erledigt, war falsch aufgelegt.
