Laptop Display-Inverter für Hintergrundbeleuchtung verwenden

[bobby3000]

Hallo,

ich würde gerne ein TFT-Display aus einem alten HP-Notebook (Bezeichnung: LP171WP4) über ein externes LVDS-Interface an meinen Computer anschließen.
Das Display verfügt über eine Display-Inverter-Platine ( DAC-08N010 von Delta), welche über ein Kabel mit dem LVDS-Interface verbunden wird:

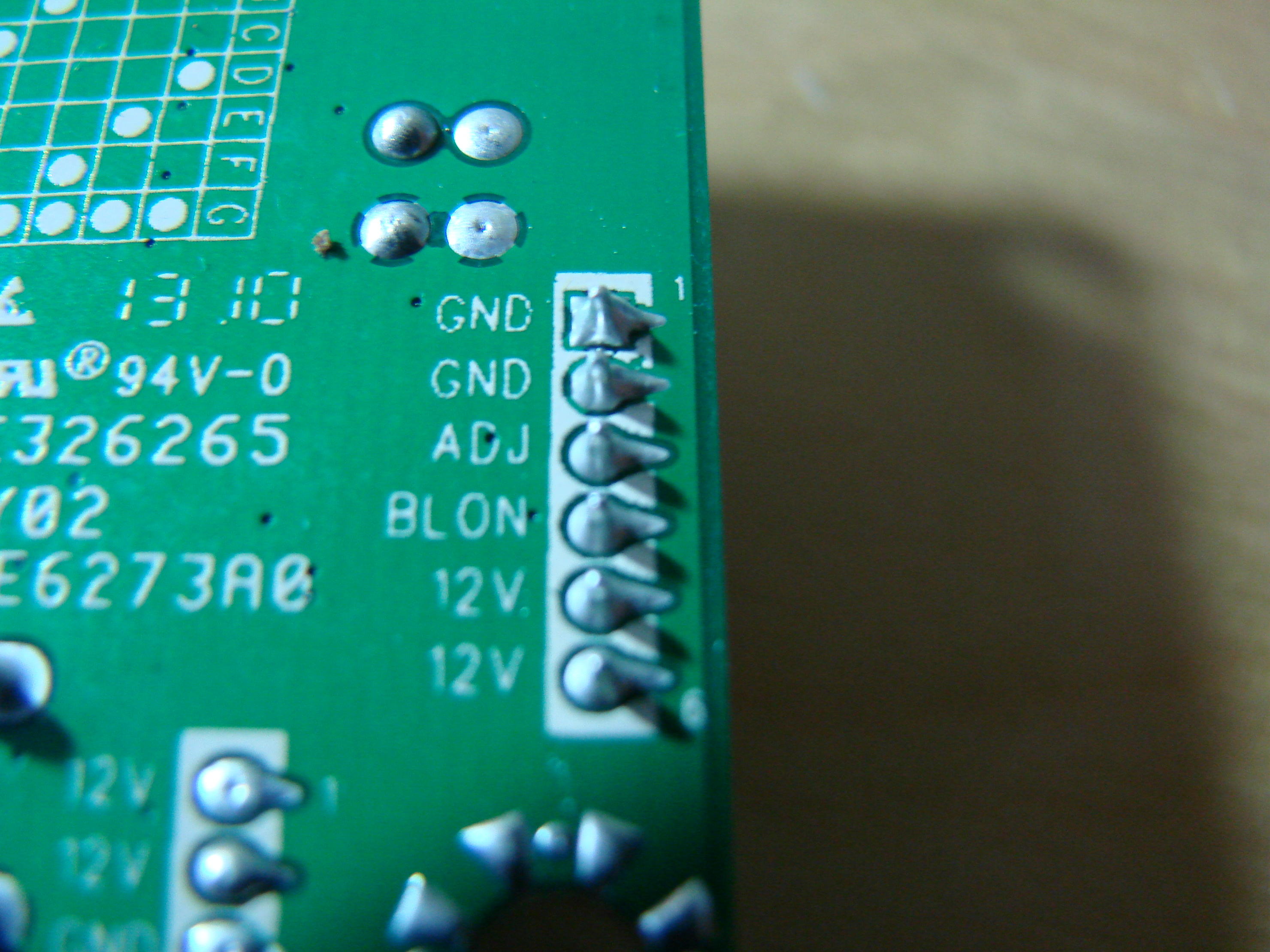

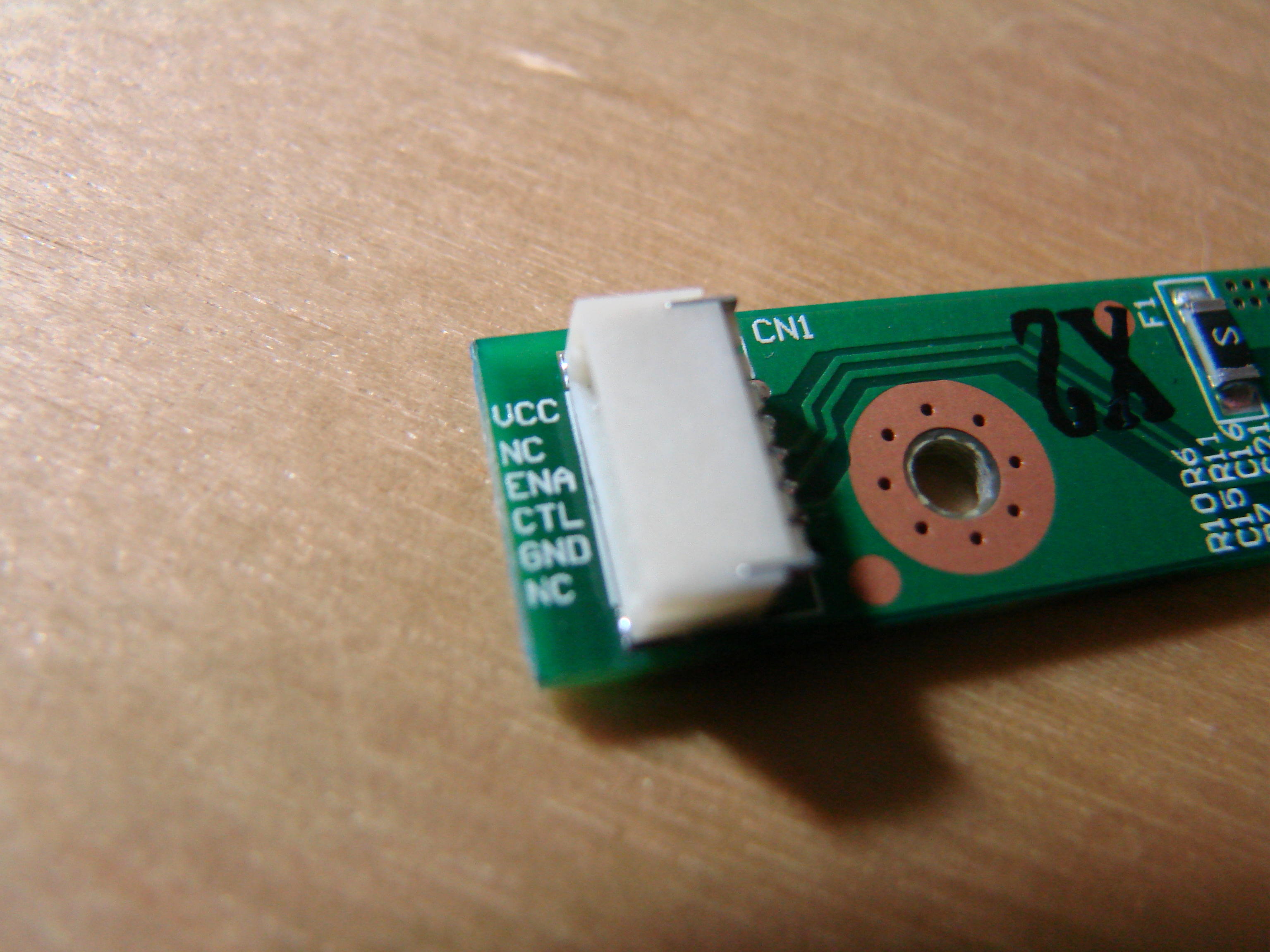

Die Buchse auf dem Inverter

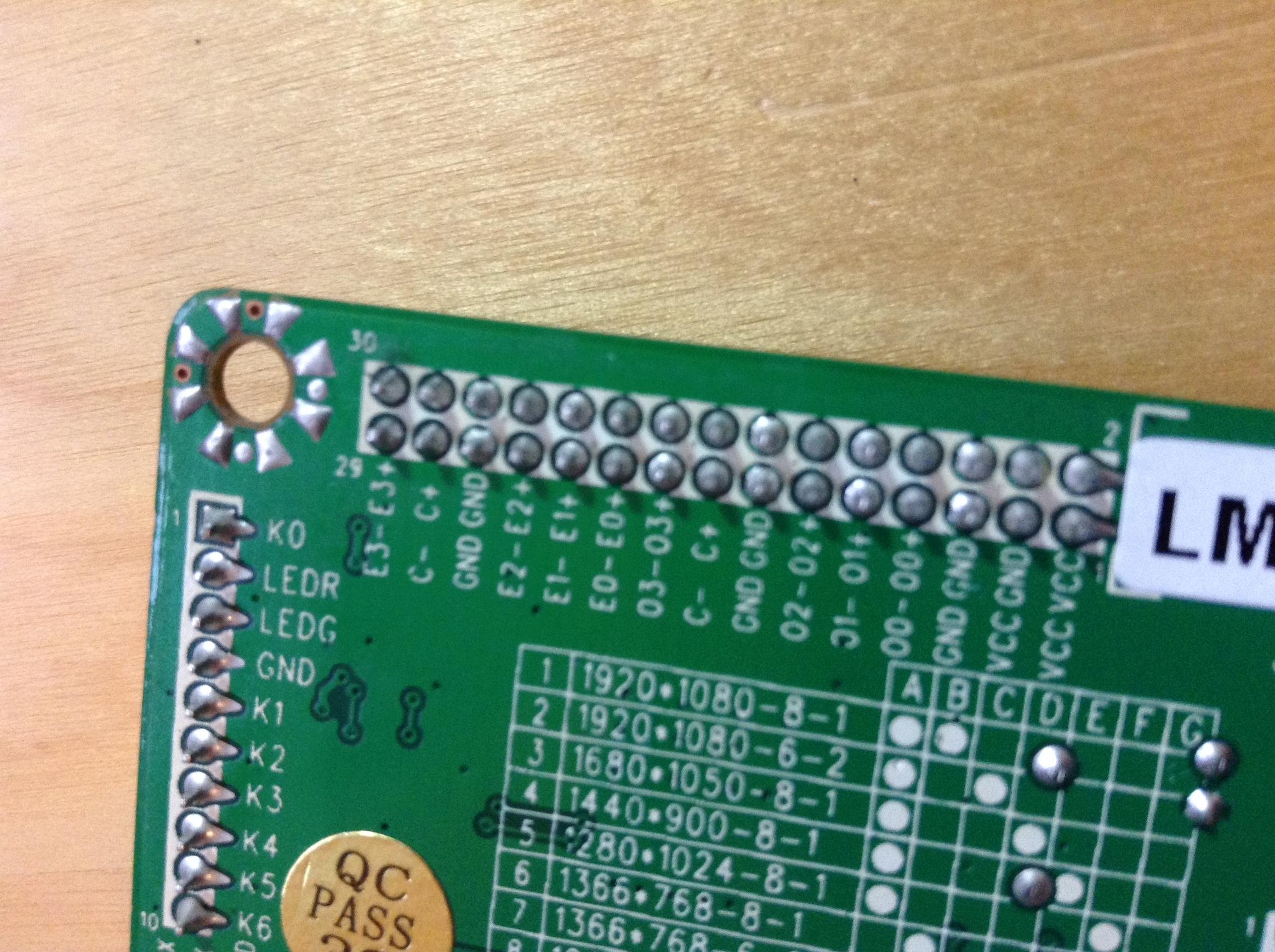

Die Eingänge der Buchse des Moduls

Die jeweils 6-poligen Buchsen auf den beiden Platinen kann ich eindeutig identifizieren, allerdings sind die Buchsen unterschiedlich beschriftet.
Weiß jemand, wie die Platinen korrekt zu verbinden sind bzw. was die einzelnen Abkürzungen bedeuten.

PS: Falls mir jemand sagen kann, wie die einzelnen Kabel des LVDS-Kabels belegt sind, würde ich mich sehr freuen.

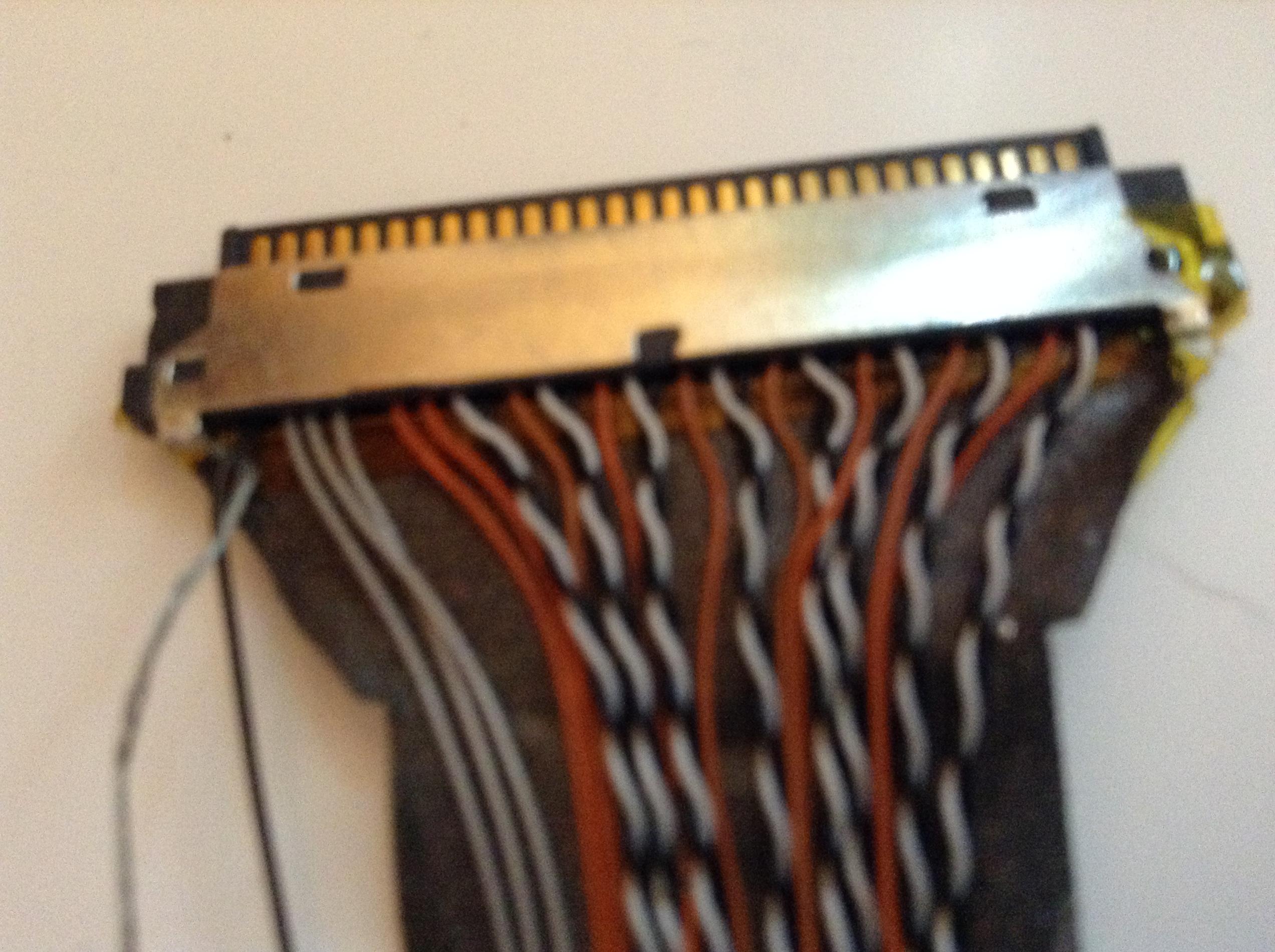

LVDS-Kabel


Die Eingänge für das LVDS-Kabel



[Pitam]

Du weißt wie stark der Inverter rausballert? Anscheinend nicht.. Hier besteht Gefahr, also überlas das Basteln einer entsprechend geschulten Elektrofachkraft!



[bobby3000]

Doch eigentlich schon, ich kann mich zumindest auf der bedruckten Platine informieren und hab ja auch nicht vor, das ganze bei eingestecktem Board zu machen.
Außerdem weiss ich sehr wohl, was der Color-Code der Kabel bedeutet, allerdings eben nicht die genaue Reihenfolge und wollte wissen, ob mir jemand sagen kann, woher ich diese Information für mein Display bekommen kann.
Falls das für Verwirrung gesort hat entschuldige ich mich dafür.(die Kabel des Inverters sind bedauerlicherweise alle grau)
