Laptopbildschirm angeknackst nach Gewichtbelastung

[Lorenz94]

Guten Abend und ein frohes neues Jahr!

Mir ist leider einen Missgeschick passiert - habe mich auf meinen Dell Inspiron 5405 gesetzt.
Dabei hat es laut geknackt und nun droht der Bildschirm auseinanderzubrechen und unten die Klammer, mit der er am sonstigen Gerät befestigt ist, ist bereits zerbrochen. Das Display an sich funktioniert noch problemlos, das Bild ist tadellos.
Habe das Ganze notfall-prophylaktisch mit Tesa stabilisiert.

Was kann ich jetzt tun?
Ist das Ganze noch zu reparieren?
Kann ich einen neuen kaufen und ihn anbauen? Was muss ich kaufen?

Vielen Dank für alle Hilfen!
Viele Grüße,
Lorenz

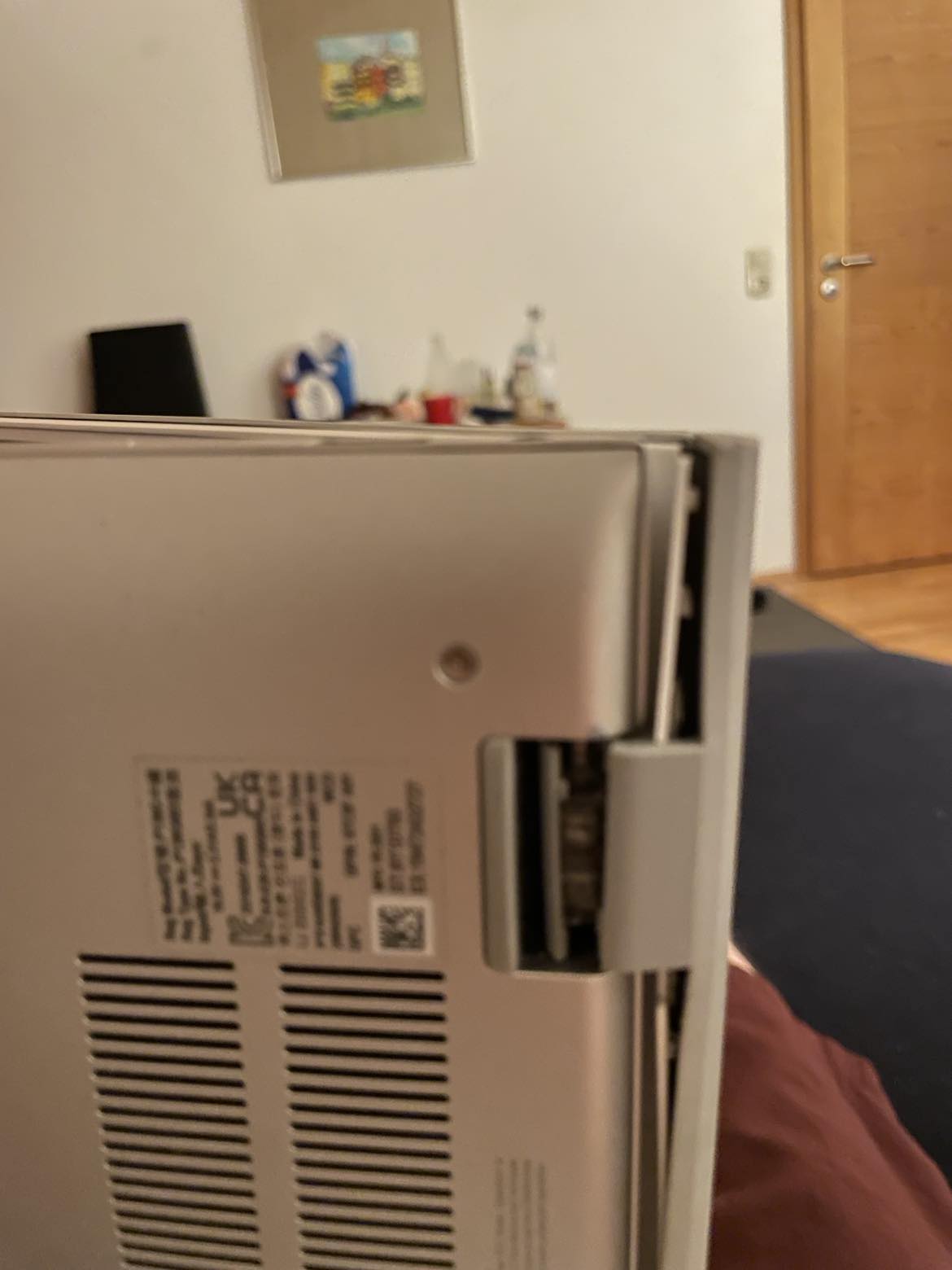

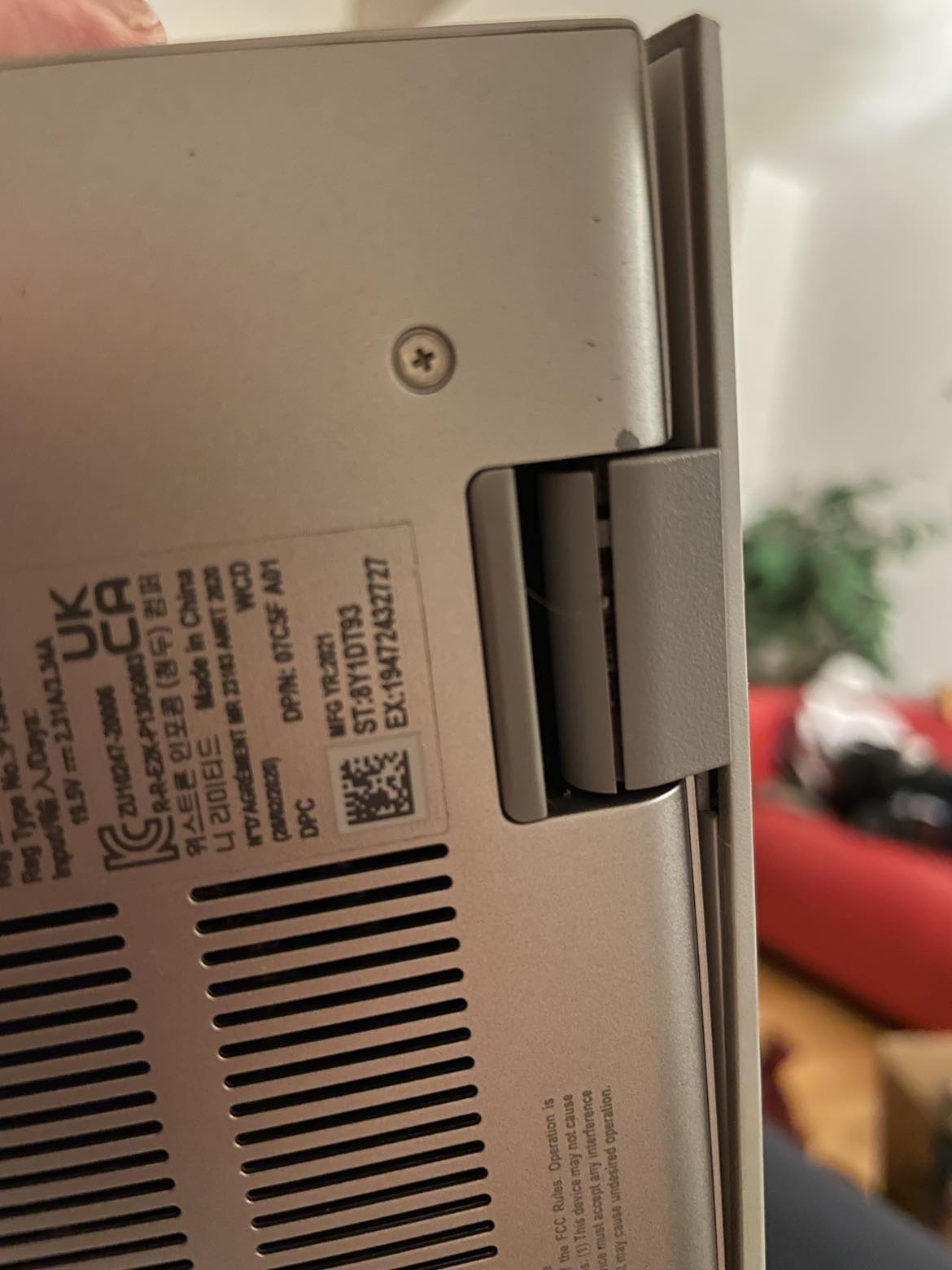

• Bild 01 sowie Bild 04 zeigen die abgebrochene "Klammer"

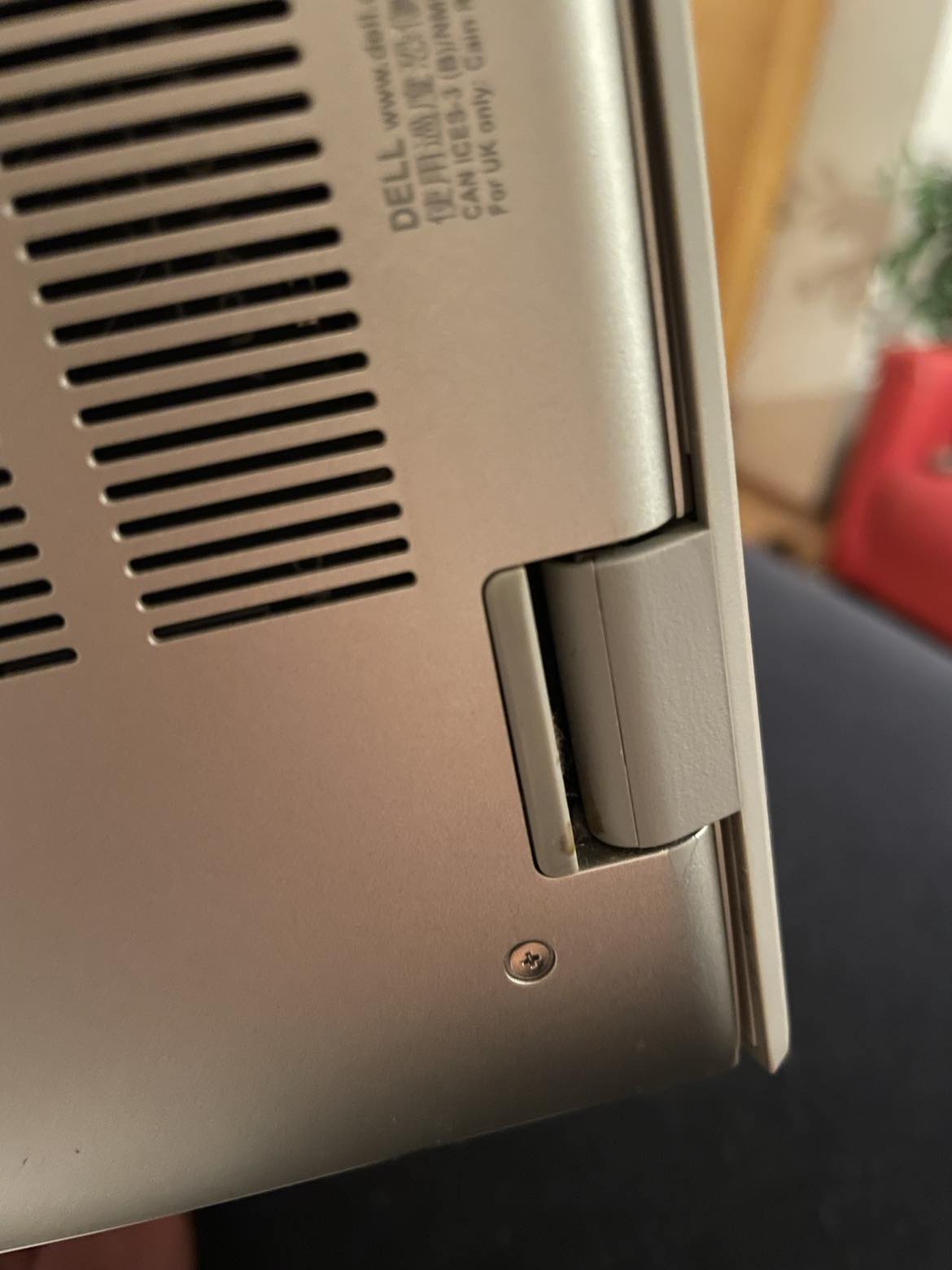

• Bild 02 zeigt, wie diese aussehen sollte

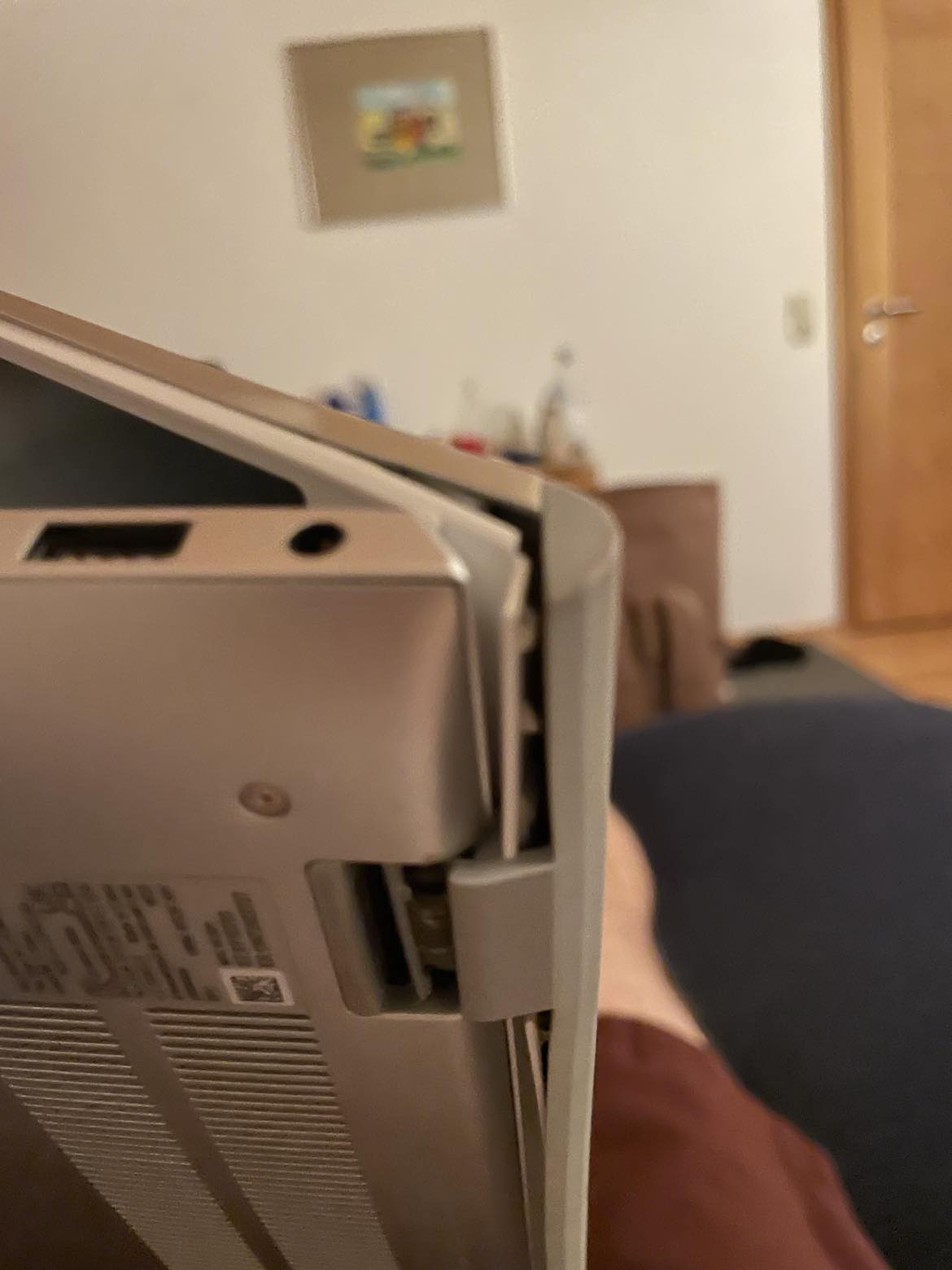

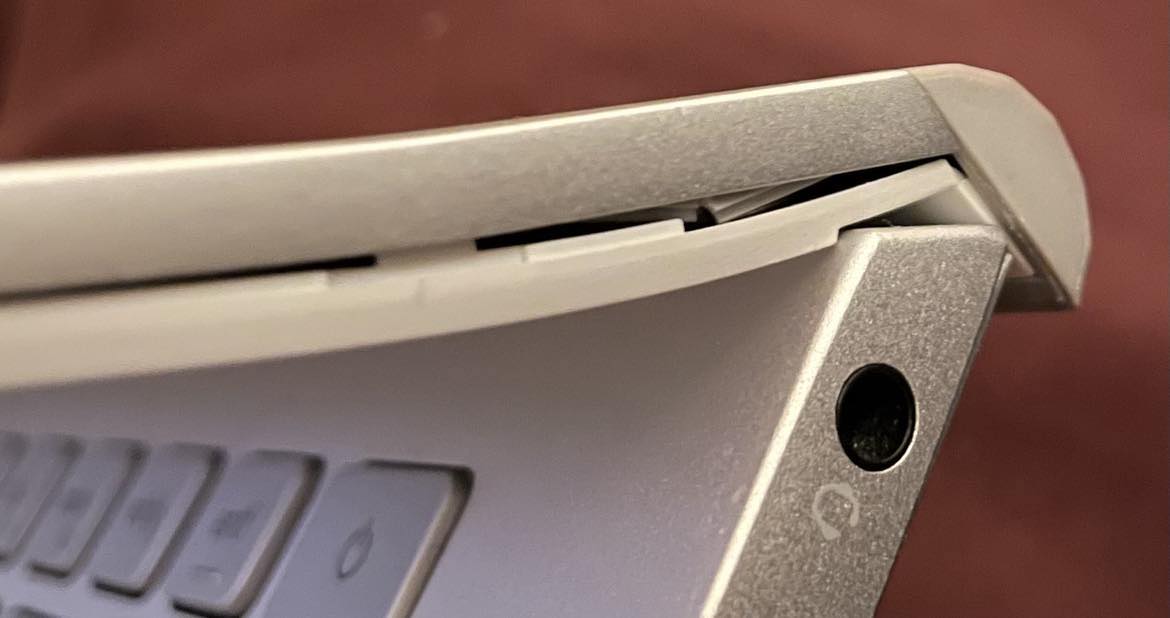

• Bild 03, 05 und das Video zeigen, dass der Bildschirm auseinander zu brechen droht



[Espero]

https://dl.dell.com/topicspdf/inspiron-14-5405-laptop_service-manual_de-de.pdf
Darin dann unter "Bildschirmbaugruppe" nachlesen.
Könnte man mal versuchen auszubauen und dann genauer ansehen.



[Mojo1987]

Das ist keine Klammer sondern da ist das Scharnier gebrochen und das Display Backcover beschädigt. Möglicherweise noch mehr Schaden den man nicht sieht ohne es zu zerlegen.

Ob man das tauschen kann steht in der Support Dokumentation von Dell. Die bekommst du mit der Service Tag im Supportbereich der Webseite.

Wenn man's reparieren kann dann gibts über den Dell Support normalerweise auch kostenpflichtig das Ersatzteil.



[Micha-]

Display und Scharnier gehören zu den üblichen Ersatzteilen. Wenn das Gerät nicht zu alt ist, sollte das also möglich sein.

Andernfalls von tesa auf Panzertape umsteigen.

Ist das Ganze noch zu reparieren?



[Fachlaie]

Mit solchen und ähnlichen Videos kann man sich behelfen beim öffnen des Laptopgehäuses.
Habe bei meinem alten MSI-Laptop die festsitzenden und angebrochenen Halterungen repariert.
Man kann immer ähnliches Werkzeug nehmen und nicht immer das Abgebildete.
https://www.bing.com/videos/rivervi...960581A0DC6B8DE0122F960581A0DC6B&&FORM=VRDGAR
Nur Mut...



[Espero]

Vielleicht auch überlegen:
Soll der Laptop wieder einen vollwertigen Zustand erhalten? Kommt halt auch auf deine Nutzung an. Steht der nur daheim auf dem Tisch, oder transportierst du den öfter und der Deckel wird tatsächlich häufig geöffnet/geschlossen?



[Tenferenzu]

Panzertape

Kann ich empfehlen. So hat schon mehr als ein Laptop noch mehrere Jahre weiter seinen Dienst als stationärer Rechner getan. Auf- und Zuklappen würde ich die Banane allerdings nicht mehr, denn ansonsten ist er ganz schnell noch viel kaputter.



[Lorenz94]

Ich danke euch sehr herzlich für eure zahlreichen und hilfreichen Tipps!
Werde mir morgen die Infos mal ganz genau anschauen.

Ich muss den Laptop leider weiterhin auf- und zuklappen und komme daher um eine richtige Reparatur nicht drumrum.



[Red€y€]

Ersatzteile sind natürlich das erste, falls das aber alles nicht geht. Könnte man evtl. (muss man zerlegen und sehen) etwas besser mit Glasfaserspatel reparieren.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

einfach eine weitere Option mehr nicht.



[Tenferenzu]

Ich muss den Laptop leider weiterhin auf- und zuklappen und komme daher um eine richtige Reparatur nicht drumrum.

Aus Erfahrung kann ich sagen, dass es sich in dem Fall dann um einen wirtschaftlichen Totalschaden handeln wird. Ich an deiner Stelle würde über einen Neukauf nachdenken.



[M4ttX]

Das seh ich bei dem Modell absolut nicht als Totalschaden. Das ist ein sehr spannendes Modell, eh schon mit Zen 2 und Hexa oder Octacore. Das Besondere ist die megatolle Aufrüstbarkeit von RAM, WiFi und SSD zum Spottpreis. Hier dürften sogar 64GB RAM kein Problem sein. Der wunde Punkt ist das unterirdische Display. Das hat den Bastlertraum etwas verkrüppelt

P.S:
Wenn du die Chance am Schopf packen willst, könntest gleichzeitig mit der Reparatur des Displayrahmens auch das Display gegen was modernes mit 99% sRGB und 300cd/m2 tauschen. Deutlich heller als die ursprünglichen 220cd/m2 und Farben, die auch so genannt werden dürfen.



[duAffentier]

Wie alt ist das Teil?
Wäre ein Neukauf nicht besser?



[M4ttX]

Das Teil ist maximal 3 Jahre alt. Würd ich definitiv herrichten, wenn das unter 100-150€ Materialkosten kommt. Da das Teil schon damals eine absolute Ausnahme der Aufrüstbarkeit war, würd ich das sowieso nicht wegschmeißen.
Jetzt kriegt man nichts vergleichbares mehr.

Ergänzung (2. Januar 2024)

Das backcover gibt's schon ab 50€. Plus das Scharnier und es läuft vermutlich wieder. Wär günstiger als gedacht.
https://www.parts-people.com/index.php?action=item&id=37024

Die Teile könnte es auch bei Ali geben.

Service Manual gibt's ein vorbildliches von Dell
https://dl.dell.com/topicspdf/inspiron-14-5405-laptop_service-manual_de-de.pdf



[Tenferenzu]

Würd ich definitiv herrichten, wenn das unter 100-150€ Materialkosten kommt.

Ich hoffe, dass @Lorenz94 dahinkommt.



[M4ttX]

Nachdem das Backcover nur 40€ kostet, ja wird sich easy ausgehen, wenn keine zusätzlichen Defekte da sind.

• Back Cover allein 40€
  https://de.aliexpress.com/item/1005006023115650.html
• Back cover + 2x Metallscharniere 54€
  https://de.aliexpress.com/item/1005003332796226.html

Da gibt's ja echt alle Ersatzteile easy zu finden und preiswert.



[pseudopseudonym]

Hatte ich bei meinem damaligen Acer Aspire, Scharnier gebrochen. Ich hab die vordere Verkleidung am Bildschirm abgenommen und alles neben dem Bildschirm mit Heißkleber vollgespritzt (natürlich ohne das Scharnier zu blockieren). Danach war alles wieder in Ordnung.
Als die Verkleidung wieder drauf war, hat man nichts mehr erkannt.



[HyperSnap]

Bei meinem Acer war auch ein Schanier rausgerissen konnte ich vor 3 Jahren super mit 10 Schichten Sekundenkleber reparieren^^



[Espero]

Back cover + 2x Metallscharniere 54€
https://de.aliexpress.com/item/1005003332796226.html

Bei diesem zweiten Link kommt bei mir die Meldung:
Leider ist dieser Artikel an Ihrem Standort derzeit nicht verfügbar.

(Der erste Link des Beitrags 15 klappt aber.
Nebenbei: Bin Standort Deutschland)


Falls nur diese Teile ausgewechselt werden müssten, wäre die Reparatur in der Tat sehr günstig. Dennoch würde ich nun in Ruhe den Laptop aufschrauben und genauer nachsehen. Vielleicht ist noch mehr angeknackst.



[Fachlaie]

Ich habe meine Scharniere damals mit Sekundenkleber+Backpulver geklebt.
Die Metallbuchsen der Schraubenaufnahme war mir am Deckel rausgebrochen.
Da der Laptopdeckel an dem Scharnier einen großen Riss hatte verzierte ich den Deckel nach der Reparatur mit einem schmalen Klebestreifen.



[Espero]

Sekundenkleber+Backpulver geklebt

Ist das ein bewährter Geheimtipp?
