LED Stripes anbringen 15m

[Clyde Shelton]

Hallo , ich bin gerade am überlegen wie ich es machen kann mit meiner indierekten beleuchtung .

folgende sache : 15 m rgb kabel ( 3x5m) sollen über eine fernbedienung gesteuert werden .

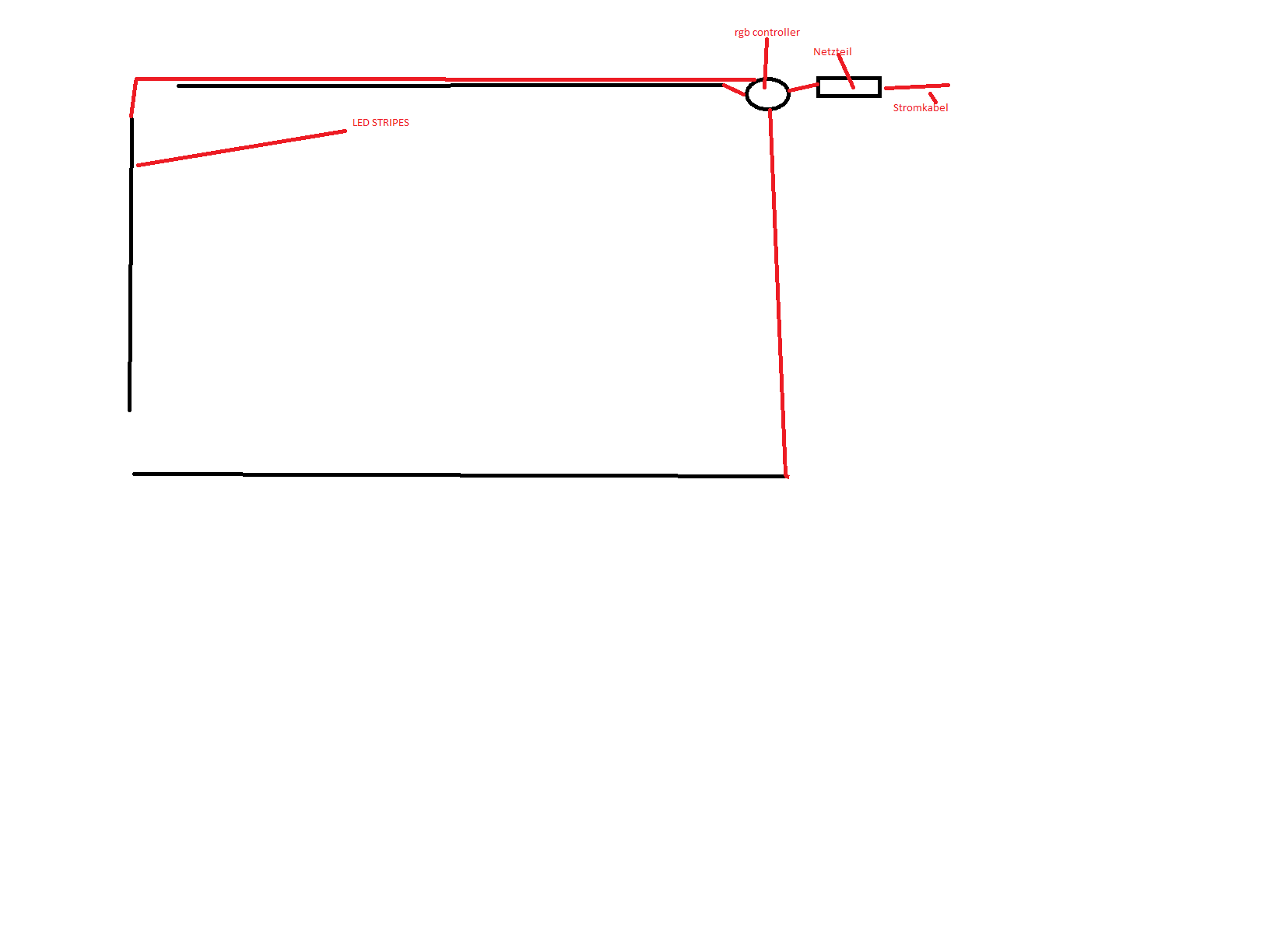

hier ist mal meine skizze .. aber da frag ich mich ob das so einfach möglich ist , da man ja ein großes netzteil dann bräuchte und um auf die 3 stripes zu kommen schonmal 1 verteiler


hoffe das es verständlich ist . MFG



[Heretic Novalis]

warum nicht die led-stripes in reihe schalten? oder sollen diese getrennt voneinander angesteuert werden?

bei der reihenschaltung brauchst du nur einen controller und einen entsprechend dimensionierten trafo. so hab ich meine flur- und küchenbeleuchtung realisiert



[Pandora]

Jo, wenn die nicht einzeln angesteuert werden sollen kannst du die auch zusammenschalten, bei 15m kommst auch locker mit einem Netzteil aus.



[Clyde Shelton]

was für ein netzteil brauch ich denn dann da ?



[Pandora]

Eins das genug Saft liefert

Musst du halt ausrechnen, gibt ja unterschiedliche LED-Leisten, welche mit 30/60 LED/m und dann noch mit verschieden starken LEDs.



[Clyde Shelton]

da wo ich bestellt habe steht keine leistung dazu .
habe mal ein vergleichsstripe genommen , da steht bis zu 6watt pro meter .

wären ja 90 watt .

man nimmt ja das nächst größere (denk ich)

also 100 watt

also 12v 100 watt ... aber vieviel A ausgangsleistung max .

laut rechnen wäre es 8,3 oder sowas ..

wenn ich da richtig liege .. sollte man also so 10 ampere nehmen wenns das gibt ?


oder irre ich mich in meiner rechnung



[ScooBy-Doo]

Also entweder du machst es mit den normalen 12V Streifen, da brauchst du ein 12V Netzteil mit mind. 10A wenn du bei 30LED/m bleibst. 60LED/m wird schon deutlich schwerer ein Netzteil zu bekommen. Nachteil an dieser Variante ist dass es kaum Contoller gibt welche mehr als 5m ansteuern können. Daher wirst du über einen Amplifier mit Zwischenkabel und 2 Netzteilen (3A und 6A) nicht hinwegkommen. Wenn du auf 24V gehst kannst du auch bis zu 7,5m je Segment (30LED/m) ansteuern hier bräuchtest du ein 24V 6A Netzteil oder du machst alles am Stück mit 230V LED-Stripes und hast keinerlei Verteilungspunkte.



[Fritzler]

Ein in Reihe schalten der RGB Streifen ist nicht angebracht.
Die gehen davon zwar nicht kaputt, aber die Leiterbahnen/Drähte im Streifen sind ja nicht extrem dick.
Daher würde man nach 5m durch den Spannungsabfall schon merken wie die LEDs dunkler werden.
Selbst bei einem 5m Streifen sollte schon von beiden Seiten Kabel angeschlossen werden.

Weiterhin machen die käuflichen RGB Kontroller hässliche Farben.
Da sollte sowas her: http://www.zabex.de/site/sofabeleuchtung.html
Kann ich dir für deine Leistungsklasse gerne zum Selbskostenpreis zusammenbauen (nicht auf Lochraster, sondern mit geätzter Platine).

Verlink doch mal welche Streifen du jetzt konkret nehmen willst.
Zudem sollten die LED Streifen auf ein Aluprofil geklebt werden, da diese sonst zu warm werden.
Wie die etwas dickeren Kabel versteckt werden sollen, sollteste dir auchnoch überlegen.
Bei den Längen und den Strömen sind das Jeweils 1 Ader mit 2,5mm² und 3 Adern mit 0,75mm²
12V Netzteile für deine Leistungsklasse gibts, zuhauf:
8,3A : http://www.reichelt.de/Schaltnetzte...ARTICLE=57487&GROUPID=4959&artnr=SNT+MW100-12
12,5A: http://www.reichelt.de/Schaltnetzte...TICLE=137112&GROUPID=4959&artnr=SNT+RS+150+12

Soll das nur farbig beleuchten oder auch in weiß?
weiß aus RGB LEDs zusammengemischt sieht recht hässlich aus, da sollte dann noch nen warmweißer LED Streifen daneben.
Das ist dann RGBW und sowas hab ich mir schon selber gebaut: http://www.fritzler-avr.de/HP/DMX_zbel.php



[Clyde Shelton]

wow gerade wieder reingeschaut und es kamen noch antworten wo ich keine mail bekommen habe ^^ .. naja egal .


also . ich dachte mir das es mit 1 verstärker geht .
eigendlich wollte ich die ^15m in reihe schalten ..
ich habe mich für die 30er variante entschieden der led (RGB) von dieser habe ich nun 15 m hier liegen .
als controller habe ich diesen http://www.lightinthebox.com/de/rgb...rds_shopping&gclid=COe29Ju8k7oCFUOS3godADYACw

als netzteil dieses : http://www.amazon.de/EVOLUTION-LED-...TF8&qid=1381655686&sr=8-12&keywords=120w+12+a

und als verstärker diesen : http://www.ebay.de/itm/like/3806816...iewItemDictionary.ENABLE_PAYMENTS_IN_HLP:true


bild wie es jetzt ist :Anhang anzeigen 370808

bei den kabeln sieht man nurnoch die enden , da die decke bereits fertig abgehangen ist ..



ich hätte das jetzt so gemacht .


230v ans netzteil --> dann auf den controller ---> dann auf den verstärker (zwischenhängen) ---> und dann hätte ich die led leisten in reihe verbunden ... ^^



[Fritzler]

Der Anhanh zeigt ins Leere.
Der LED Controller ist komplett für die Tonne! In der Preoduktbeschreibung ist ja nichtmal eine Leistungsangabe.
Das Netzteil ist der billigste Chinamist zum überteuerten Preis! Habe dir oben eins verlinkt, das ist höherwertiger und auchnoch günstiger.
Die Fummelei mit diesem komischen Verstärker da kommt mir eher komisch vor.
Wie gesagt in Reihe is nich!
