Hallo,
ich habe eine Frage an Experten zum Thema Akku (lithium), die mir vielleicht bei meinem "kleinen" Problem helfen können.

>>Ich wollte die Akkus eines portablen Kartenlesegerät tauschen. Hab ihn getestet und er funktioniert auch, nur fehlt beim Ersatzakku der Ladeanschlusskontakt, obwohl er extra für das Modell als geeignet gekennzeichnet wurde. :freak:

Jetzt habe ich beide Akkus aus der Schale ausgebaut, beide haben 2 hintereinander geschaltete 3,7V LiIonZellen mit 1,5Ah, und wollte die neuen grünen Zellen (mit Platine ohne Ladeanschluss) an den alten Anschluss anlöten. Hier scheint es bei der Elektronik/Bezeichnungen Unterschiede zu geben.

Ich würde einfach B+ und B- anlöten wie beschriftet und VM an BC...

Die Platine des neuen Akkus hätte sogar zusätzliche Temp-Sensoren, wenn ich das richtig sehe?!?

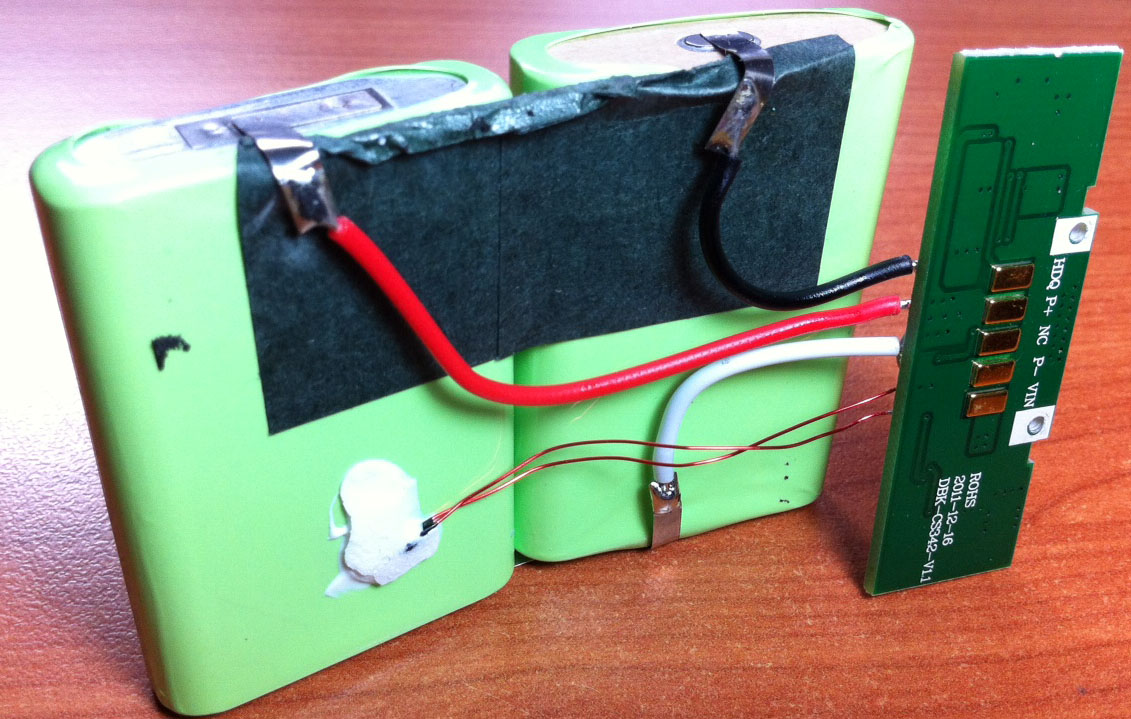

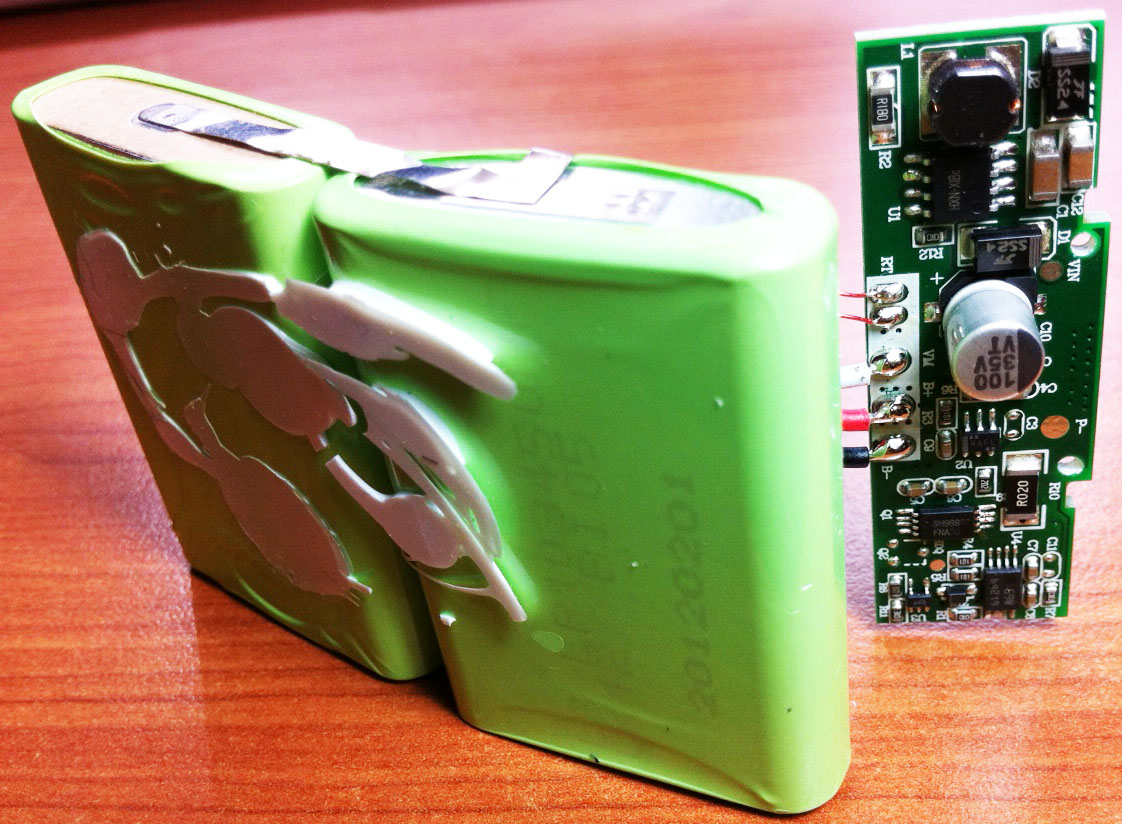

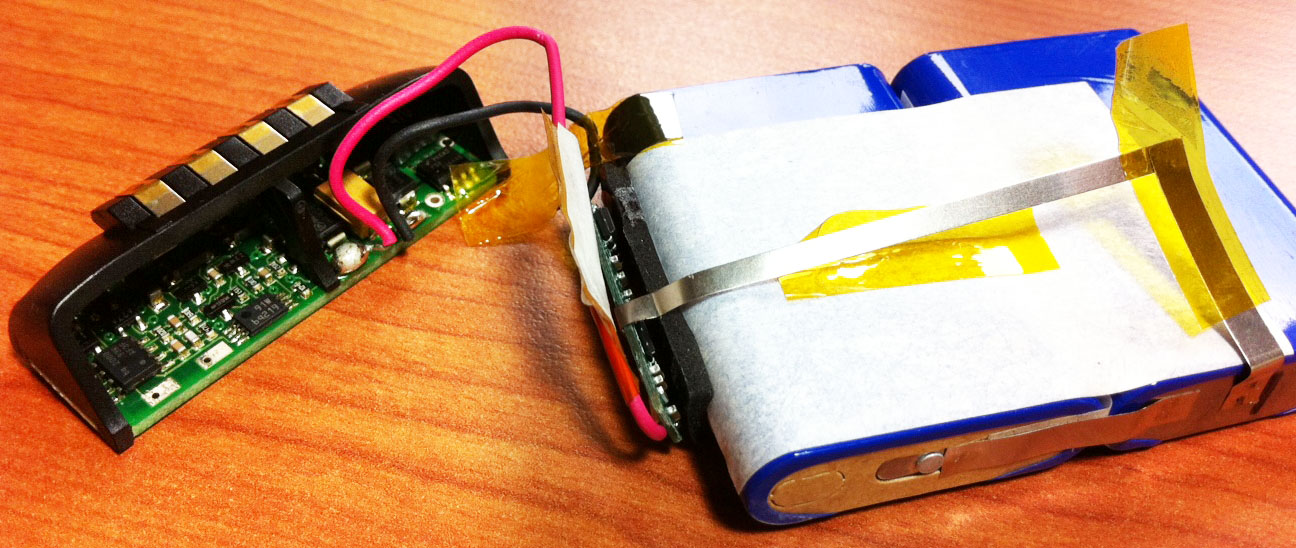

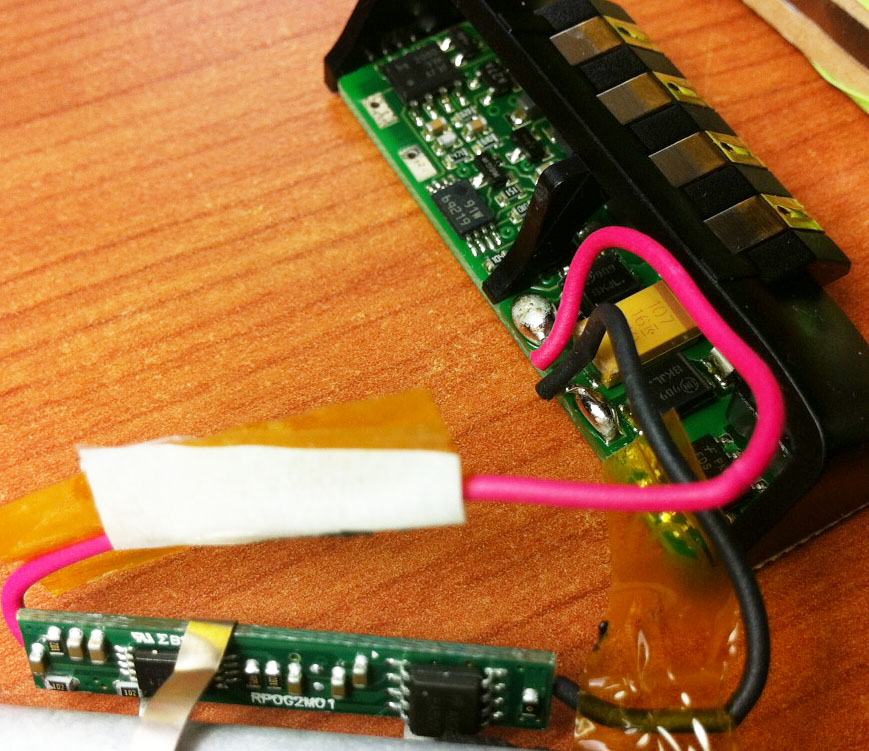

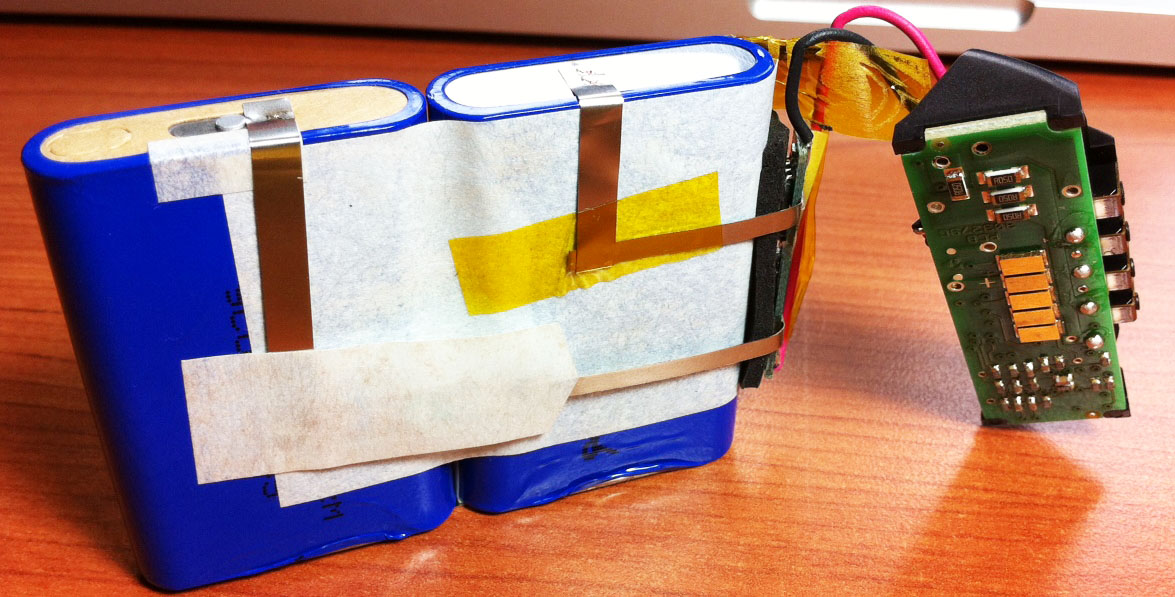

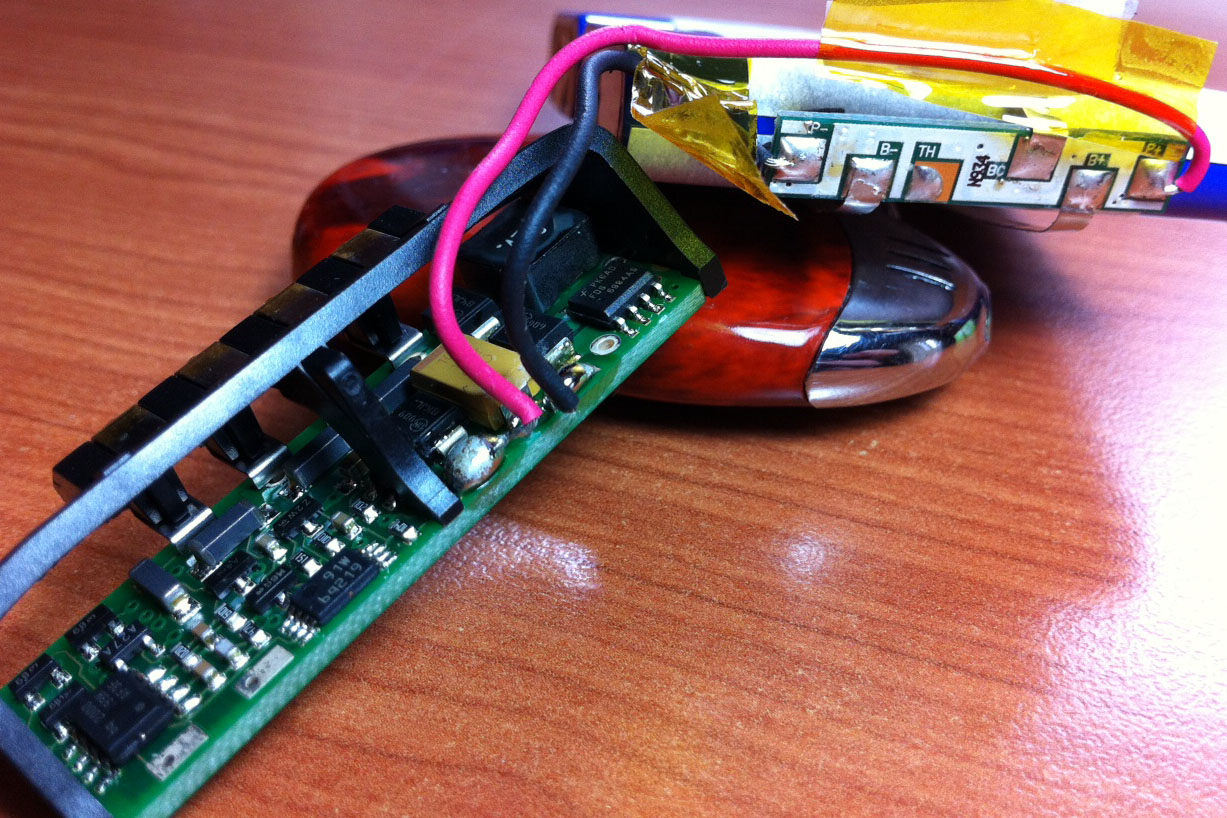

Bild 1-4 ist der alte/ursprüngliche kaputte Akku, Bild 5-6 der neue Austauschakku

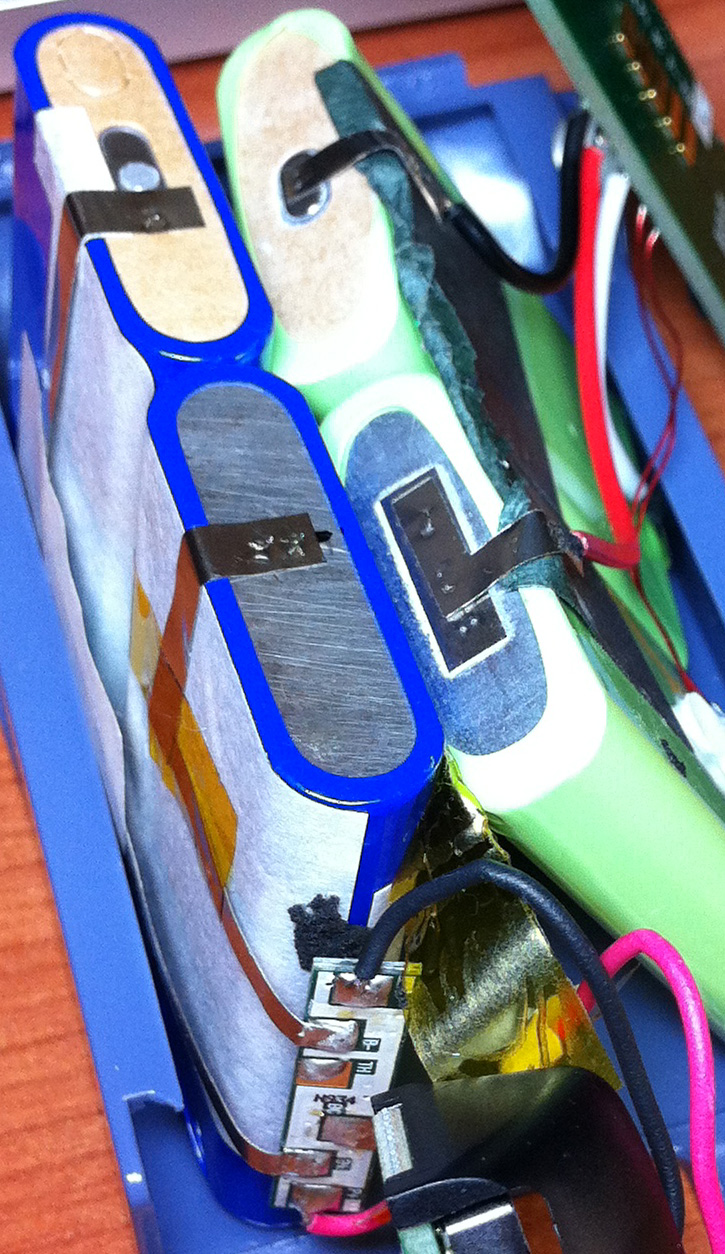

EDIT: Jetzt ist mir aufgefallen, dass Plus (B+) und Minus (B-) unterschiedlich anschlossen sind. Beim blauen Akkupack ist das Minus an der Seite, die ganz aus Metall ist. Beim grünen ist das hingegen der Plus-Pol ?!?! Siehe Bild 8.
Am Besten ich übernehme die Polung von den Beschriftung an den Lötstellen.
