Logitech Z2300 + VGA Verlängerung - Funktioniert nicht

[MikeMüller]

Ich habe das Logitech Z2300

An diesem schließt man per VGA Stecker die Steuerungseinheit an.

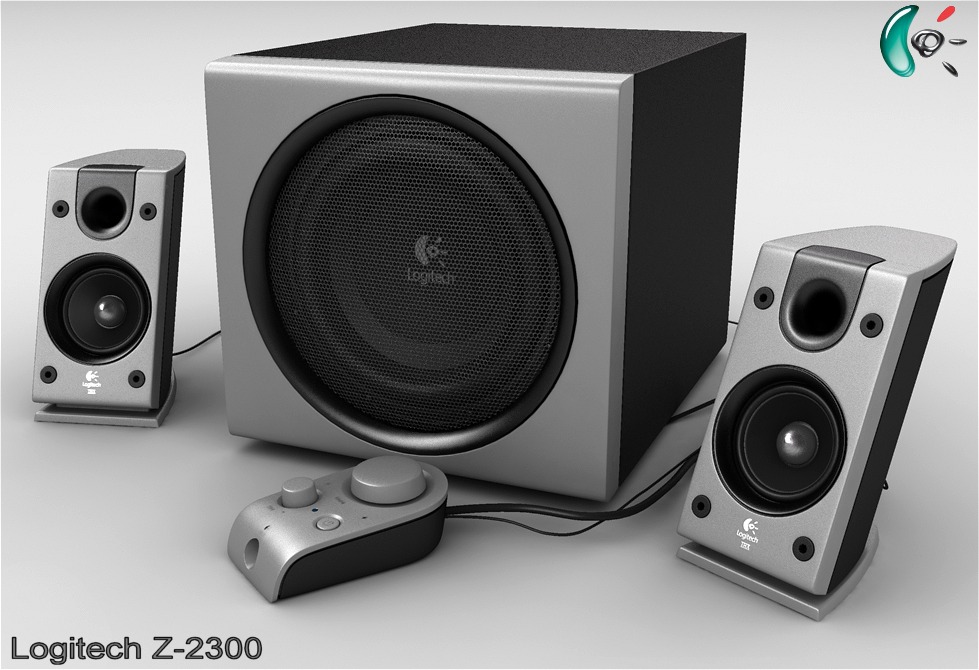

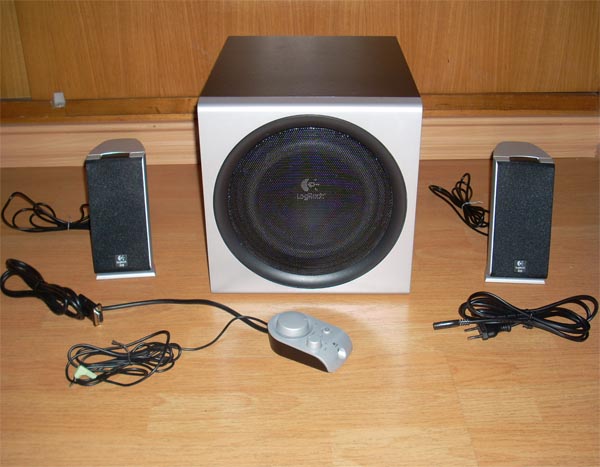

Sieht man auf dem Bild hier recht gut.
Ist das Teil mit den Drehreglern im Vordergrund.

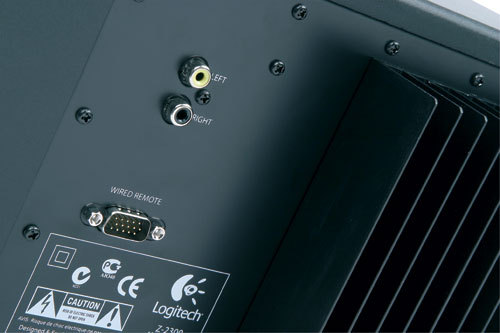

Der Anschluss am Subwoofer sieht wie folgt aus:



Ich wollte diesen Anschluss Verlängern.

Hab mir dazu folgendes Kabel gekauft:

http://www.amazon.de/dp/B000PEQCZ8/...=1453639317&sr=1&keywords=vga+verlängerung+1m

Komischerweise geht damit aber 1 Kanal von den beiden Stereolautsprechern nicht.

Aus-Einschalten
Lautstärkeregelen
Bass Regeln

Geht alles an der Steuereinheit.

Aber es wird nur einer der beiden Stereokanäle übertragen.
Lasse ich die Verlängerung weg, gehen beide.

Sind die Adern bei dem von mir gekauften Kabel irgendwie verdreht?
Oder nicht voll belegt?

Wenn die doch einfach nur verlängert werden, dann dürfte ja kein Unterschied ob mit oder ohne Verlängerung bestehen.
Komisch ist auch, dass alle Funktionen gehen, außer 1 Kanal.



[BlubbsDE]

Anhang anzeigen 538777Das ist kein VAG Anschluss. Das ist ein D-Sub Anschluss. Der auch Verwendung bei VGA Anschlüssen findet.

Wenn Deine gekaufte Verlängerung nicht voll beschaltet ist, dann gehts eben nicht. Ein VGA Kabel ist oft nicht voll beschaltet, weil nicht alle Pins Verwendung finden.

Mit einem voll belegten und beschalteten Kabel müsste es aber gehen.

Ergänzung;

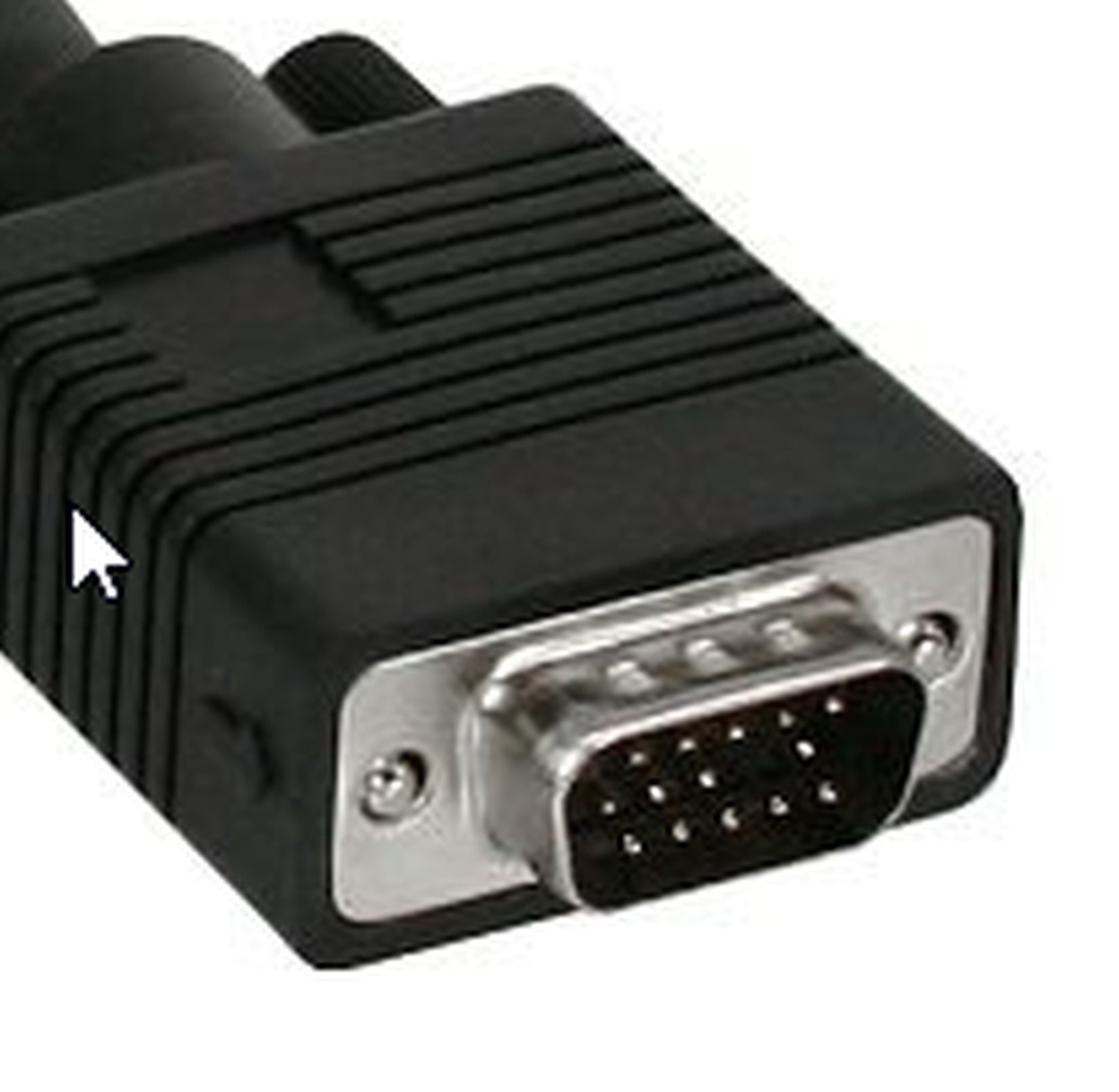

Man sieht es doch schon auf dem Produktbild bei Amazon. Ein Pin fehlt dort.



[MikeMüller]

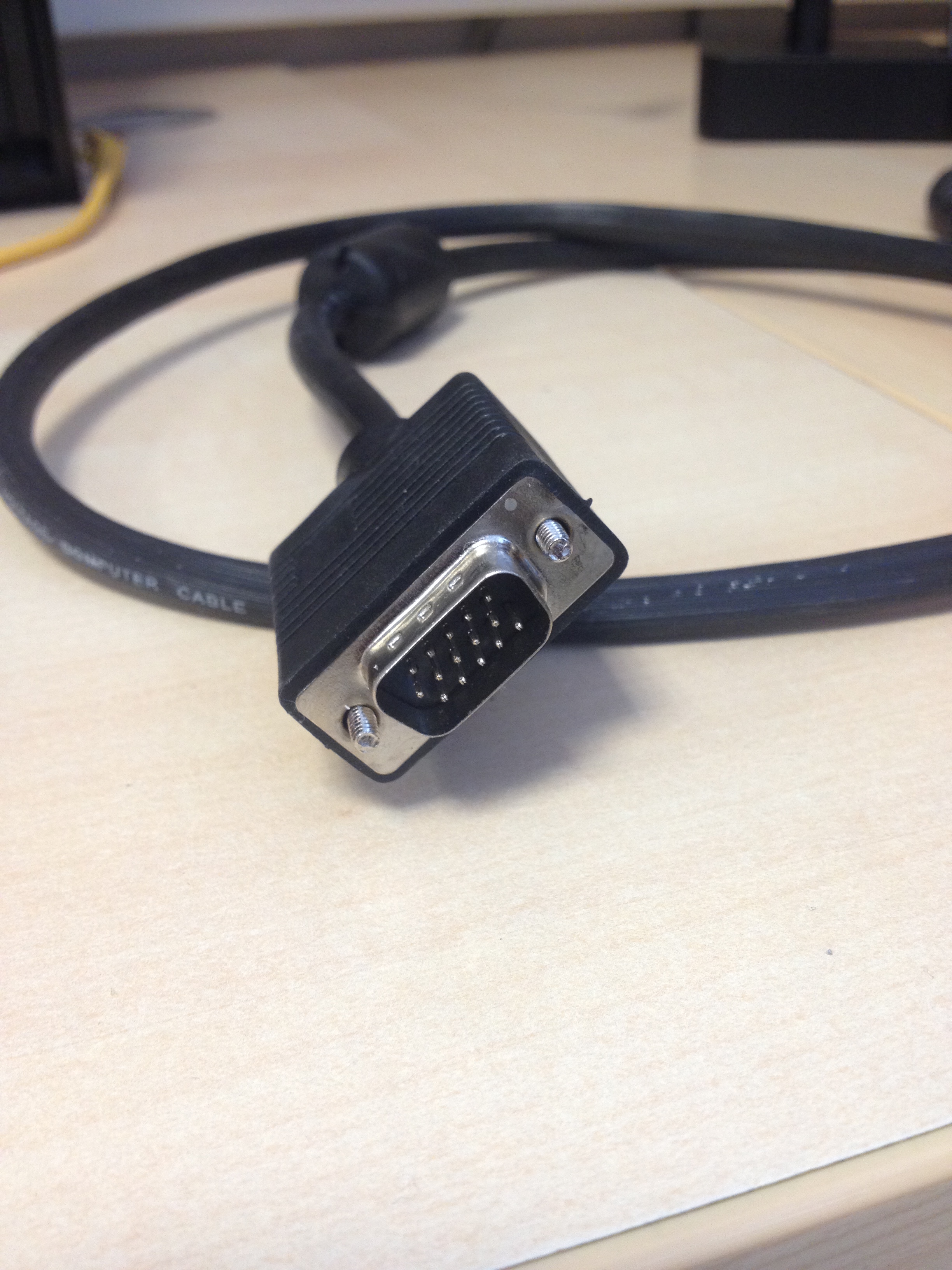

Der Pin fehlt beim gelieferten Kabel aber nicht.

DSub ist nur der Überbegriff.

VGA ist meiner Meinung nach schon richtig.



[Axxid]

Das Z5500 wird auch mit so einem Kabel angeschlossen. Logitech warnt davor das Kabel zu verlängern, da es das System killen kann(!) Bei (günstigen) Verlängerungen werden nämlich manche Adern einfach zusammengelegt, was bei Monitoren funktioniert, aber so nicht von Logitech geplant ist.
Außerdem sollten die Adern auch anders abgeschirmt werden um Verzerrungen zu vermeiden.



[BlubbsDE]

Nein, eine 1:1 verdrahtete und vollbeschaltete D-Sub / VGA Verlängerung. Und auf Bildern kannst Du Dich eben nicht verlassen. Siehe das Amazon Beispiel.

Und ob sie voll beschaltet ist, das solltest Du dann beim Händler explizit nach fragen. Weil eben, weder eine VGA, noch eine D-Sub Verlängerung braucht immer alle 15 Pinne. Und daher sind sie eben selten voll beschaltet.



[MikeMüller]

OK. Passt. Danke

http://www.inline-info.de/de/inline-detail/artikel/2537/

Scheint tatsächlich der Pin 9 nicht belegt zu sein.



Vorhanden ist er zwar bei dem Kabel, das mir geliefert wurde.

Werd mal mit dem Multimeter später schauen, ob er nicht belegt ist.

Das ist natürlich die Erklärung, warums nicht geht.

Danke Euch!
