Projekt Lowboard neu inkl htpc

[Waelder]

Morgen,

plane seit einiger Zeit mein Lowboard in dem sich ein kleines ITX Case befindet und darauf der TV, in Rente zu schicken und durch einen Eigenbau zu ersetzen und dabei gleich den htpc zu integrieren.
Darum mal die Frage ob ich was übersehen hab bzw. es Optimierungsmöglichkeiten gibt

• Die relevante Schublade wird bei den Innenmaßen auf 50x40x22 (B, T, H) kommen, hat keine Seitenwände, also nur Front und Boden
• Luftzufuhr über 2x140er einblasend im Boden, und 2x140 ausblasend in der Seite
• Board kommt auf den Schubladenboden hinter der Front(Steher für GPU muss ich noch was überlegen), NT dahinter - mal schauen bez. Führung ob NT auf Schublade oder einfach hinten rein = also ggf Schublade nicht über die ganze Tiefe machen
• einblasende Lüfter auf die Schublade oder unten in den Rahmen und Schublade eine Aussparung
• ausblasende Lüfter kommen in den Hauptrahmen, danach ein Kanal durch die 13cm Wand
• Lüftungsgitter und Einfassung für Start Button, USB(kommt in Seitenwand) - werden dann gedruckt
• ggf. montier ich oben links 45° eine kleine Platte um den eingehenden Luftstrom direkt Richtung Hardware zu lenken
• werd keine Doppelwand hinter Board machen, müsste ich alles noch höher machen, Kabel werd ich intern fixieren
• noch nicht sicher bin ich ob die Schublade mit einem Stahlblech ausgekleidet wird um safe bez. Störungen zu sein auch wenn dies nicht mehr so ein Thema ist, auf der einen Seite lieber gleich richtig machen aber größerer Aufwand insbesondere für die Flexerei
• Das Ding selber wird Eiche massiv nur geölt, die Seiten und Front wechseln sich dann mit Eiche, Schwarzes Acrylglas, wobei es rechts in der Wand die Aussparung für Luftabfuhr geben wird, Schubladen-Fronten bleiben durchgängig Eiche

zur (kühlenden) Hardware noch kurz, die sich aber auch ändern kann: Ryzen 5500, Noctua D15S, Asrock B450 itx(aber genug Platz für zukünftig mATX), Inno RTX 3050, BQ Pure 500NT;
Auslastung ist ehr gering da hauptsächlich Streaming, Musik oder dergleichen

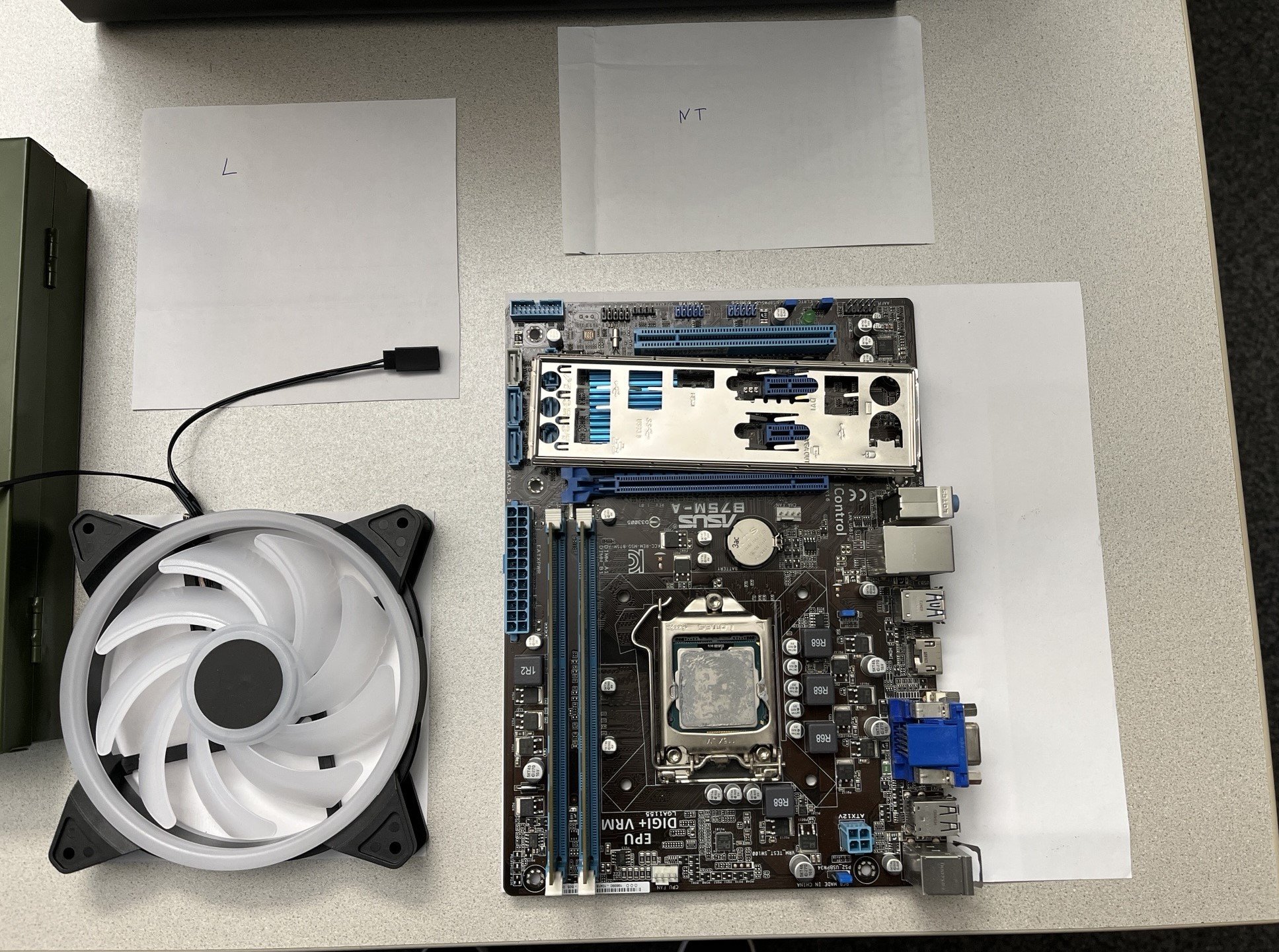

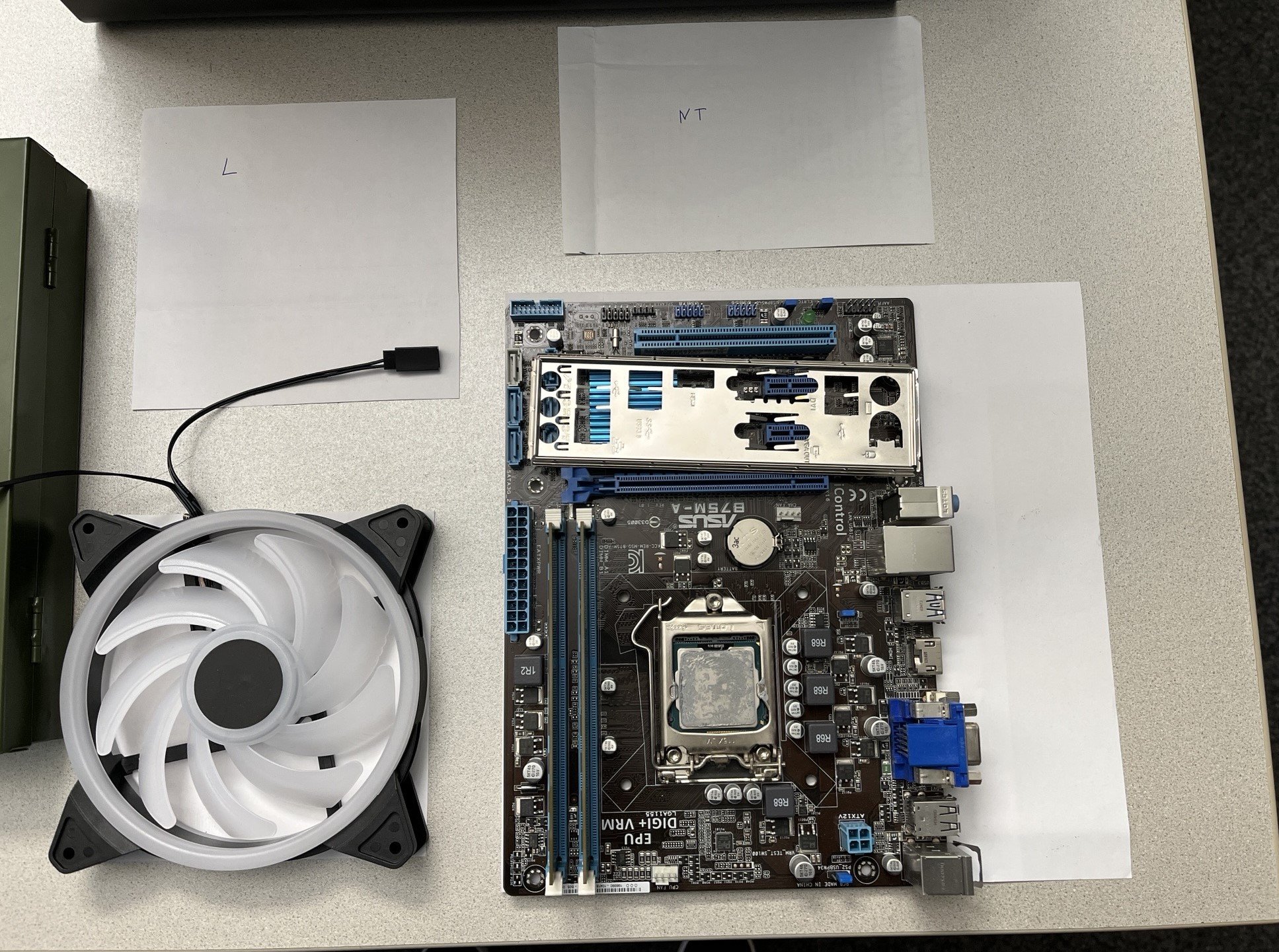

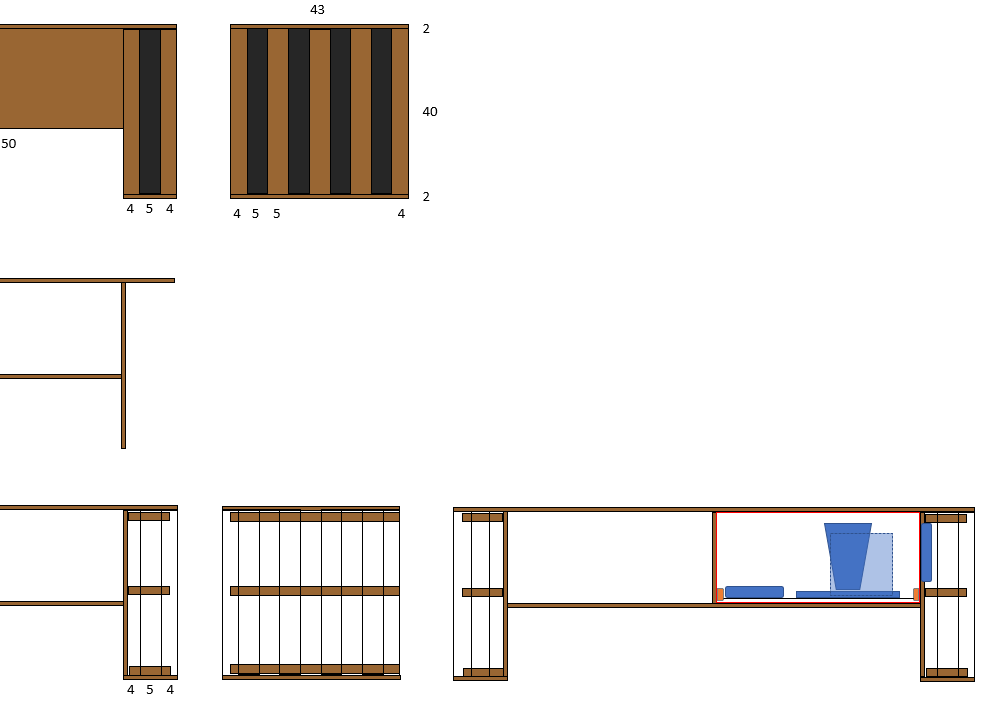

in der Zeichnung nur mal ungefähr der Plan und auch nachgestellt mit umherliegenden Teilen um Platz zu ermitteln
bin für Vorschläge offen, insbesondere auch Meinung bez. auskleiden mit Blechen



[RexCorvus]

Da du nur "Streaming, Musik und dergleichen" nutzt würde ich mir die Grafikkarte sparen und auf eine integrierte des Prozessors setzen. Damit sparst du Platz, Hitze und vor allem ein anfälliges Riser Kabel (sodern du die Graka liegend plazierst)



[Waelder]

in Zukunft vielleicht ja, aber die genannte Hardware ist keine Neuanschaffung, hab ich im aktuellen htpc schon verbaut, und vielleicht kommt ja eine Zeit wo wieder das ein andere Couch Game gespielt wird



[RexCorvus]

Also auskleiden mit Blech würde ich nicht

Wenn ICH das machen würde dann suche ich mir ein altes Gehäuse und dremel das "untere" Blech raus auf dem normalerweise das das Mainboard sitzt. Diesen -ich nennen es nun "Träger" - würde ich in das Lowboard schrauben und daruaf das Mainboard setzen. Damit hast du einen stabilen Halt.

Je nachdem ob du die Grafikkarte nun liegend platzierst oder stehend würde ich dementsprechend das "hinter" Blech des "Trägers" dranlassen oder nicht

Ich hole mir Ideen für sowas uA. bei einem YT channel

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[SpiII]

Würde eine Alufolie anstelle eines Blechs nicht auch reichen? Gibt ja sowas wie Aluklebebänder.
Ansonsten sehr interessant.

Eventuell einfach ein günstiges oder altes Case zerflexen und für Mainboard und GPU als Basis nehmen? Dann musst du nichts basteln oder extra herstellen. Maße für Verschraubungen sind da ja quasi perfekt.

Wobei das mit der GPU auch ein "Aufwand" ist. Ein starker Grafikchip in der CPU wie beim 8700G reicht da evtl schon für paar kleinere Spiele. Aber ist halt wieder eine neue Plattform die du erstmal kaufen müsstest.



[Waelder]

das mit dem alten Case als Unterbau auf die Schublade hatte ich schon mal im Auge, auch um das mit den Abstandhaltern einfach zu halten, hab genug alte Case umherliegen aber wenn ich es auch für GPU Halter hernehme müsst ich glaub einiges drum herum stehen lassen damit es steif genug ist, wobei es eigentlich nicht viel aushalten müsste, die Schublade wird ja so gut wie nicht geöffnet

Früher hieß es meist es muss ein Stahl Blech sein aber bin da nicht mehr so im Bilde wie der Stand aktuell ist, Kosten für 0,75 Stahlbleche sind ja eigentlich fast nichts, die Arbeit ist das größere Manko.
Mir gehts hauptsächlich darum das der PC keine anderen Gerät stört: also TV(über Sat Kabel) und WLAN Router aber weiß nicht ob man da übertrieben vorsichtig ist

warum ich nicht nur ein altes Case hernehme und mich des Gerüstes bediene:
hab aktuell ein Sharkoon C10 drin stehen das eigentlich schon komplett im Lowboard verschwindet, also eines reinschrauben würd keinen Mehrwert bringen.
Geht darum das alte ehr verspielte Lowboard los zu werden und dabei dem Nachwuchs auch keinen Anreiz zu geben dem Ding Aufmerksamkeit zu schenken
