M2 PCIe SSD per PCI 16X anbinden

[Tammy]

Huhu

Ich würde gerne diesen Adapter mit 4 PCI-e SSD bestücken:
https://geizhals.de/asus-hyper-m-2-x16-card-90mc05g0-m0eay0-a1688995.html?hloc=at&hloc=de

und diesen in einen der beiden PCI Slots mit 16x Anbindung platzieren:
https://geizhals.eu/gigabyte-ga-x99-ud4-a1155326.html

Verbaut wird ein i7 6950X

Funktioniert das, oder habe ich einen Denkfehler gemacht?

Danke euch



[DarkInterceptor]

sofern du im bios des boards den 16x slot auf 4x/4x/4x/4x umstellen kannst, ist alles in bester ordnung. ob davon gebootet werden kann, weis ich nicht.



[Tammy]

Bootfähig muss die Kombination nicht sein, danke dir



[PHuV]

Funktioniert mit einem X99-Chipsatz nicht!



[Tammy]

Hm, leider habe ich keine Möglichkeit gefunden, überhaupt die PCI Slots im BIOS zu finden, geschweige denn, sie umzustellen, schade.



[HisN]

Der Preis sagt: Kein PLX-Chip
Dein Board sagt: Kein Port Bifurcation.

Nope, eins von beiden muss vorhanden sein.
Wenn der Preis der Adapter 400 Euro übersteigt, dann kann man davon ausgehen das ein PLX-Chip verbaut ist, der es möglich machen würde auf Deinem Board so zu arbeiten, wie Du es gerne hättest.



[Tammy]

Das ist schade, aber vielen Dank für die Info



[PHuV]

Ansonsten, schau mal in mein Review, dann weißt Du, was Dich erwartet.
https://www.hardwareluxx.de/communi...02-bootable-nvme-raid-controller-1223152.html

Ich habe auch das Asus Teil mir gekauft und mal in das Gigabyte X99-UD7 testweise eingebaut. Es wird hier aber nur eine SSD angezeigt, weil eben die wichtige Biforcation im Board fehlt. Du müßtest auf ein X299-Board und höher gehen.



[Tammy]

Danke für den Link, im Luxx bin ich ja auch

Könnte ich denn auch einen Adapter für eine SSD nehmen, da gäbe es ja auch recht günstige Lösungen und diesen an einem PCI 16x anschließen, denn eine weitere SSD ist besser als keine



[robosaurus]

klar hatte ich auch mit meinem x99 Board gemacht. PCIE 4X Stackkartenadapter reichen



[Rickmer]

PCIE 4X Stackkartenadapter reichen

Nicht für 4 SSDs...



[Tammy]

Ich bin ja inzwischen mit einer zufrieden



[HisN]

Bei mir gehen 4 m.2 SSDs.

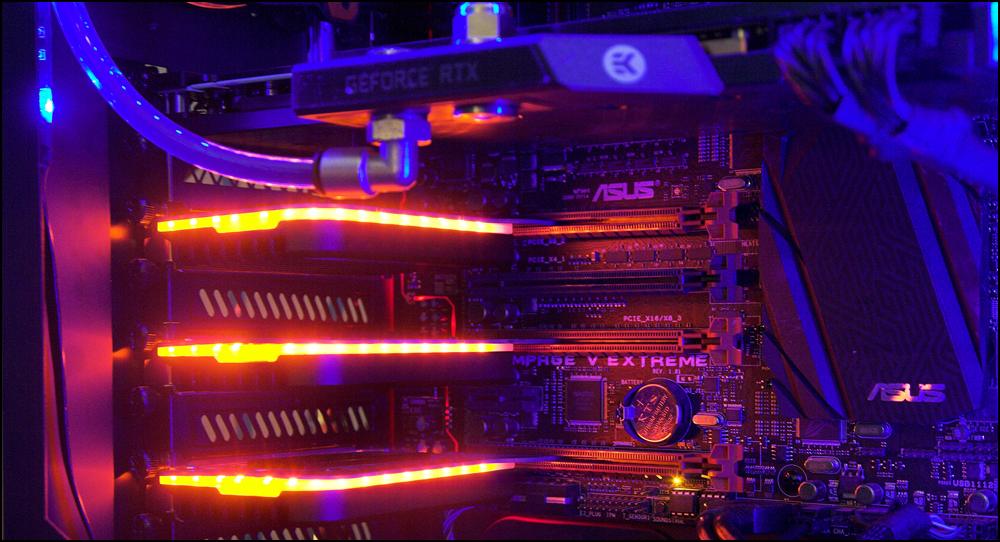

Drei in diesen wundervollen orangenen Adaptern, eine auf dem Board^^
Dafür hat man ja X99 und einen 40-Lanes Prozessor.



[Tammy]

Leider ist es aber inzwischen nahezu unmöglich brauchbar ausgestattete X99 MB mit sinnvollem Layout zu bekommen, außer man mag richtig viel ausgeben



[HisN]

Dein GA ist doch (fast) exakt so aufgebaut wie mein Rampage?

4x x16 (1x Graka 3x M.2 Adapter) und einen M.2 Adapter onboard.
Ich hab das bei mir getestet, läuft alles voll angebunden (gleichzeitig). Wenn man unter "voll" x4 bei den Nicht-Graka-Slots einsetzt.



[Tammy]

Mit dem Layout meinte ich vor Allem die zu nahe Positionierung des ersten PCI Slots am Sockel, darum kommt nun ein NH-D15S auf die CPU, damit ich auch alle nutzen kann



[Tom_Callaghan]

Sehr interessanter Thread, hier würde mich folgendes interessieren.

sofern du im bios des boards den 16x slot auf 4x/4x/4x/4x umstellen kannst, ist alles in bester ordnung. ob davon gebootet werden kann, weis ich nicht.

kann man das im BIOS des MSI B450 Tomahawk Max entsprechend umstellen?

Weiß das jemand?



[HisN]

Schau ob Du einen Punkt "Port Bifurcation" findest.
Ja: Geht
Nein: Geht nicht.



[Tom_Callaghan]

Danke für die Info, das ist für mich mit kaufentscheidend, ich mache einen entsprechenden Thread an der richtigen Stelle auf.



[Holt]

kann man das im BIOS des MSI B450 Tomahawk Max entsprechend umstellen?

Nein, bei AM4 geht dies praktisch nie, meines Wissens erlaubt nur das ASRock X470D4U die Aufteilung der 16 Lanes im Slot auf x4+x4+x4+x4.

X399 Boards können dies und auch die S.2066 Boards können dies, einige Z370 und Z390 Boards, vor allem solche von ASUS bieten ebenfalls PCIe Lane Bifurcation, etwas als x8+x4+x4 in einem Slot oder als x8 für den ersten Slot und x4+x4 für den zweiten.
