Hallo und guten Morgen.
Nach kurzem lesen gerade auch in diesem unter Forum "SSD" habe ich mich dazu entschlossen mich eurem fachkundigen
Usern mit meinem Problem anzuvertrauen. War vorher schon mal im ASRock Forum aber mein English ist nicht sehr gut.
Nun zu meinem Problem:
Ich habe mir einen neuen Computer zusammen gebaut. Als Motherboard habe ich das ASRock Z97 Extreme9
gewählt weil es die SAMSUNG MZHPU128HCGM-00004 unterstützt.
Nach ausgiebigem lesen in verschiedenen Foren Bootet Win7 auch und fährt in 8 sek. hoch, soweit so gut.
Nach einrichten von Win7 für eine SSD (Wie indizieren und defrag u.s.w. abschalten) habe noch eine Alte SSD in einem
XP Rechner und habe alles abgeschaltet was die SSD belasten könnte. Habe ich mal AS-SSD-Bench gestartet und was

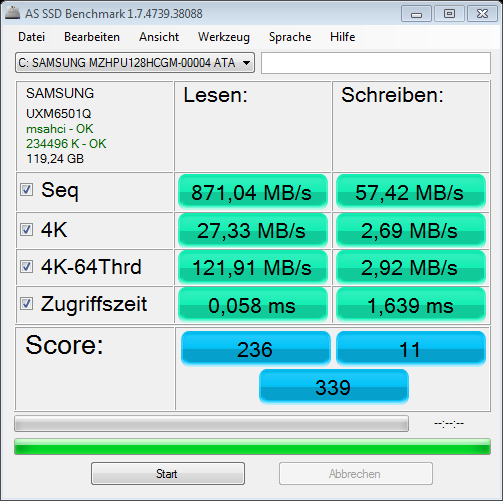

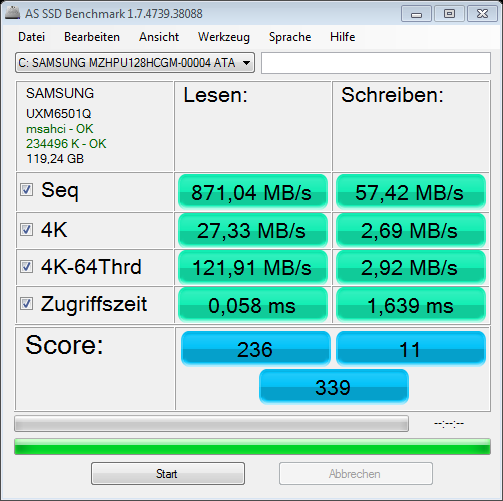

soll ich sagen...mich hats fast umgehauhen.... doch seht selbst....
Woran kann das liegen? Win7 ist neu drauf habe nur Kaspersky und FireFox den TotalCommander und AIDA 64 drauf.
Die SSD ist auch im richtigen Slot (Ultra 2.1)
Anbei auch mal den gekürzten Bericht von AIDA 64:
AIDA64 Extreme
Computer:
Computertyp ACPI x64-based PC
Betriebssystem Microsoft Windows 7 Ultimate
OS Service Pack Service Pack 1
Motherboard:
CPU Typ QuadCore Intel Core i7-4790K, 4200 MHz (42 x 100)
Motherboard Name ASRock Z97 Extreme9 (5 PCI-E x16, 1 Mini-PCIE, 2 M.2, 4 DDR3 DIMM, Audio,
Arbeitsspeicher 16268 MB (DDR3-1600 DDR3 SDRAM)
DIMM2: Crucial BLS8G3D1609DS1S00. 8 GB DDR3-1600 DDR3 SDRAM (11-9-9-24 @ 800 MHz) (10-9-9-
BIOS Typ AMI (12/24/13)
Anzeige:
3D-Beschleuniger nVIDIA GeForce GTX 970
Datenträger:
IDE Controller Intel(R) 9 Series Chipset Family SATA AHCI Controller - 8C82
IDE Controller Standard AHCI 1.0 Serieller-ATA-Controller
Massenspeicher Controller Asmedia 106x SATA Controller
Massenspeicher Controller Asmedia 106x SATA Controller
Massenspeicher Controller ASRock RAM Disk
Festplatte Corsair Slider 3.0 USB Device (57 GB, USB)
Festplatte SAMSUNG HD501LJ ATA Device (500 GB, 7200 RPM, SATA-II)
Festplatte SAMSUNG MZHPU128HCGM-00004 ATA Device (128 GB, PCI-E 2.0 x4)
Festplatte ST2000DX001-1CM164 ATA Device (2000 GB, 7200 RPM, SATA-III)
Partitionen:
C: (NTFS) 119.0 GB (64.1 GB frei)
DMI:
DMI BIOS Anbieter American Megatrends Inc.
DMI BIOS Version P1.10
DMI Systemhersteller To Be Filled By O.E.M.
DMI Systemprodukt To Be Filled By O.E.M.
DMI Systemversion To Be Filled By O.E.M.
DMI Systemseriennummer To Be Filled By O.E.M.
DMI System UUID 00020003-00040005-00060007-00080009
DMI Motherboardhersteller ASRock
DMI Motherboardprodukt Z97 Extreme9
DMI Motherboardversion
DMI Motherboardseriennummer
DMI Gehäusehersteller To Be Filled By O.E.M.
DMI Gehäuseversion To Be Filled By O.E.M.
DMI Gehäuseseriennummer To Be Filled By O.E.M.
DMI Gehäusekennzeichnung To Be Filled By O.E.M.
DMI Gehäusetyp Desktop Case
[ BIOS ]
BIOS Eigenschaften:
Anbieter American Megatrends Inc.
Version P1.10
Freigabedatum 05/23/2014
Größe 8 MB
System BIOS Version 4.6
Bootunterstützung Floppy Disk, Hard Disk, CD-ROM
Fähigkeiten Flash BIOS, Shadow BIOS, Selectable Boot, EDD, BBS
Unterstützte Standards DMI, ACPI, UEFI
Erweiterungen PCI, USB
Virtuelle Maschine Nein
[ Motherboard ]
Motherboard Eigenschaften:
Hersteller ASRock
Produkt Z97 Extreme9
[ Prozessoren / Intel(R) Core(TM) i7-4790K CPU @ 4.00GHz ]
Prozessor Eigenschaften:
Hersteller Intel
Version Intel(R) Core(TM) i7-4790K CPU @ 4.00GHz
Etikett Fill By OEM
Teilenummer Fill By OEM
Externer Takt 100 MHz
Aktueller Takt 4000 MHz
Typ Central Processor
Spannung 1.2 V
Status Aktiviert
Aufrüstung Socket LGA1155
Sockelbezeichnung CPUSocket
HTT / CMP Einheiten 2 / 4
Fähigkeiten 64-bit
[ Speichergeräte / ChannelB-DIMM1 ]
Speicher Eigenschaften:
Bauform (Form Factor) DIMM
Typ DDR3
Details Synchronous
Größe 8 GB
Max. Taktungsgeschwindigkeit 1600 MHz
Aktuelle Taktungsgeschwindigkeit 1600 MHz
Gesamtbreite 64 Bit
Datenbreite 64 Bit
Ranks 2
Geräteort ChannelB-DIMM1
Bankort BANK 3
Hersteller 1315
Seriennummer 00000000
Etikett 9876543210
Teilenummer BLS8G3D1609DS1S00.
Motherboard Name ASRock Z97 Extreme9 (5 PCI-E x16, 1 Mini-PCIE, 2 M.2, 4 DDR3 DIMM, Audio,
BIOS Eigenschaften:
Datum System BIOS 12/24/13
Datum Video BIOS 10/30/14
DMI BIOS Version P1.10
Grafikprozessor Eigenschaften:
Grafikkarte nVIDIA GeForce GTX 970
GPU Codename GM204 (PCI Express 3.0 x16 10DE / 13C2, Rev A1)
GPU Takt 135 MHz
Speichertakt 162 MHz
Speichersteckplätze:
DRAM Steckplatz #1 8 GB (DDR3-1600 DDR3 SDRAM)
DRAM Steckplatz #2 8 GB (DDR3-1600 DDR3 SDRAM)
PCI Express Controller:
PCI-E 2.0 x8 port #2 Belegt @ x8 (PLX Technology ExpressLane PEX 8747 48-Lane 5-Port PCI
Express Gen 3 Switch --> PLX Technology ExpressLane PEX 8747 48-Lane 5-Port PCI Express Gen 3
Switch, PLX Technology ExpressLane PEX 8747 48-Lane 5-Port PCI Express Gen 3 Switch --> nVIDIA
GeForce GTX 970 Video Adapter, nVIDIA GM204 - High Definition Audio Controller)
PCI-E 2.0 x4 port #4 Belegt @ x4 (Samsung SATA AHCI Controller (XP941 PCIe SSD))
PCI Express Controller:
PCI-E 2.0 x2 port #1 Frei
PCI-E 2.0 x1 port #3 Belegt @ x1 (ASMedia ASM1184 PCI-E 2.0 Switch --> ASMedia ASM1184
PCI-E 2.0 Switch, ASMedia ASM1184 PCI-E 2.0 Switch --> ASMedia ASM1061 PCI-E x1 SATA-III
Controller)
PCI-E 2.0 x1 port #4 Belegt @ x1 (Intel I211 Gigabit Network Connection)
[ SAMSUNG MZHPU128HCGM-00004 ATA Device ]
Geräteeigenschaften:
Gerätebeschreibung SAMSUNG MZHPU128HCGM-00004 ATA Device
Treiberdatum 21.06.2006
Treiberversion 6.1.7600.16385
Treiberanbieter Microsoft
INF-Datei disk.inf
SSD physikalische Information:
Hersteller Samsung
SSD Familie XP941
Bauform (Form Factor) M.2 2280
Kapazität formatiert 128 GB
Controller Typ Samsung S4LN053X01
Flash Speicher Typ Samsung 19nm TLC NAND
Abmessungen 80 x 22 x 3.73 mm
Max. sequentielle Lesegeschwindigkeit 1000 MB/s
Max. sequentielle Schreibgeschwindigkeit 450 MB/s
Max. 4 KB Zufallslesen 110000 IOPS
Max. 4 KB Zufallsschreiben 40000 IOPS
Schnittstelle PCI-E 2.0 x4
Interface Datenrate 2000 MB/s
Gerätehersteller:
Firmenname Samsung
Produktinformation SSD - Solid State Drives: Review & Compare 120-512 GB SSD Drives | Samsung
[ Intel(R) 9 Series Chipset Family SATA AHCI Controller - 8C82 ]
Geräteeigenschaften:
Gerätebeschreibung Standard AHCI 1.0 Serieller-ATA-Controller
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Geräteressourcen:
IRQ 19
Speicher EFC39000-EFC397FF
Port F060-F07F
Port F0A0-F0A3
Port F0B0-F0B7
Port F0C0-F0C3
Port F0D0-F0D7
[ Standard AHCI 1.0 Serieller-ATA-Controller ]
Geräteeigenschaften:
Gerätebeschreibung Standard AHCI 1.0 Serieller-ATA-Controller
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Geräteressourcen:
IRQ 18
Speicher EFB10000-EFB11FFF
[ Asmedia 106x SATA Controller ]
Geräteeigenschaften:
Gerätebeschreibung Asmedia 106x SATA Controller
Treiberdatum 27.01.2014
Treiberversion 2.0.8.0
Treiberanbieter Asmedia Technology
INF-Datei oem7.inf
Geräteressourcen:
IRQ 17
Speicher EF800000-EF8001FF
[ Asmedia 106x SATA Controller ]
Geräteeigenschaften:
Gerätebeschreibung Asmedia 106x SATA Controller
Treiberdatum 27.01.2014
Treiberversion 2.0.8.0
Treiberanbieter Asmedia Technology
INF-Datei oem7.inf
Geräteressourcen:
IRQ 17
Speicher EF900000-EF9001FF
[ ASRock RAM Disk ]
Geräteeigenschaften:
Gerätebeschreibung ASRock RAM Disk
Treiberdatum 01.04.2013
Treiberversion 1.0.3.0
Treiberanbieter ASRock
INF-Datei oem32.inf
Physikalische Laufwerke
--------------------------------------------------------------------------------
[ Laufwerk #1 - SAMSUNG MZHPU128HCGM-00004 (119 GB) ]
Partition Partitionstyp Datenträger Partitionsbeginn Partitionsgröße
#1 EFI System 1 MB 100 MB
#2 MS Reserved 101 MB 128 MB
#3 Basic Data C: (SSD) 229 MB 121875 MB
ATA
--------------------------------------------------------------------------------
[ SAMSUNG MZHPU128HCGM-00004 (S1NBNYAFB00243) ]
ATA Geräteeigenschaften:
Modell ID SAMSUNG MZHPU128HCGM-00004
Seriennummer S1NBNYAFB00243
Revision UXM6501Q
World Wide Name 5-002538-6000491A6
Geräteart SATA-III
Parameter 248085 Zylinder, 16 Köpfe, 63 Sektoren/Spur, 512 Bytes/Sektor
LBA Sektoren 250069680
physikalische / logische Sektorgröße 512 Bytes / 512 Bytes
Mehrfachsektoren 16
Maximaler PIO Übertragungsmodus PIO 4
Maximaler MWDMA Übertragungsmodus MWDMA 2
Maximaler UDMA Übertragungsmodus UDMA 6
Aktiver UDMA Übertragungsmodus UDMA 6
Speichergröße unformatiert 122104 MB
Rotationsgeschwindigkeit SSD
ATA Standard ACS-2
ATA Gerätebesonderheiten:
48-bit LBA Unterstützt, Aktiviert
Automatic Acoustic Management (AAM) Nicht unterstützt
Device Configuration Overlay (DCO) Unterstützt, Aktiviert
DMA Setup Auto-Activate Unterstützt, Deaktiviert
Free-Fall Control Nicht unterstützt
General Purpose Logging (GPL) Unterstützt, Aktiviert
Hardware Feature Control Unterstützt, Deaktiviert
Host Protected Area (HPA) Unterstützt, Aktiviert
HPA Security Extensions Unterstützt, Deaktiviert
Hybrid Information Feature Nicht unterstützt
In-Order Data Delivery Nicht unterstützt
Native Command Queuing (NCQ) Unterstützt
NCQ Autosense Nicht unterstützt
NCQ Priority Information Nicht unterstützt
NCQ Queue Management Command Nicht unterstützt
NCQ Streaming Nicht unterstützt
Phy Event Counters Unterstützt
Read Look-Ahead Unterstützt, Aktiviert
Release Interrupt Nicht unterstützt
Sicherheitsmodus Unterstützt, Deaktiviert
Sense Data Reporting (SDR) Nicht unterstützt
Service Interrupt Nicht unterstützt
S.M.A.R.T. Unterstützt, Aktiviert
SMART Error Logging Unterstützt, Aktiviert
SMART Self-Test Unterstützt, Aktiviert
Software Settings Preservation (SSP) Unterstützt, Aktiviert
Streaming Nicht unterstützt
Tagged Command Queuing (TCQ) Nicht unterstützt
Schreibcache Unterstützt, Deaktiviert
Write-Read-Verify Unterstützt, Deaktiviert
SSD Eigenschaften:
Data Set Management Unterstützt
Deterministic Read After TRIM Nicht unterstützt
TRIM Kommando Unterstützt
Energieverwaltungs Fähigkeiten:
Erweiterte Energieverwaltung (APM) Nicht unterstützt
Automatic Partial to Slumber Transitions (APST) Deaktiviert
Device Initiated Interface Power Management (DIPM) Nicht unterstützt
Device Sleep (DEVSLP) Nicht unterstützt
Extended Power Conditions (EPC) Nicht unterstützt
Host Initiated Interface Power Management (HIPM) Nicht unterstützt
IDLE IMMEDIATE With UNLOAD FEATURE Nicht unterstützt
Link Power State Device Sleep Nicht unterstützt
Energieverwaltung Unterstützt, Aktiviert
Power-Up In Standby (PUIS) Nicht unterstützt
ATA Kommandos:
DEVICE RESET Nicht unterstützt
DOWNLOAD MICROCODE Unterstützt, Aktiviert
FLUSH CACHE Unterstützt, Aktiviert
FLUSH CACHE EXT Unterstützt, Aktiviert
NOP Unterstützt, Aktiviert
READ BUFFER Unterstützt, Aktiviert
WRITE BUFFER Unterstützt, Aktiviert
Technische Informationen ATA Geräte:
Hersteller Samsung
SSD Familie XP941
Bauform (Form Factor) M.2 2280
Kapazität formatiert 128 GB
Controller Typ Samsung S4LN053X01
Flash Speicher Typ Samsung 19nm TLC NAND
Abmessungen 80 x 22 x 3.73 mm
Max. sequentielle Lesegeschwindigkeit 1000 MB/s
Max. sequentielle Schreibgeschwindigkeit 450 MB/s
Max. 4 KB Zufallslesen 110000 IOPS
Max. 4 KB Zufallsschreiben 40000 IOPS
Schnittstelle PCI-E 2.0 x4
Interface Datenrate 2000 MB/s
[ IDE ATA/ATAPI-Controller / ATA Channel 0 ]
Geräteeigenschaften:
Gerätebeschreibung ATA Channel 0
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Hardwarekennung Intel-8c82
Positionsinformationen Channel 0
[ IDE ATA/ATAPI-Controller / ATA Channel 3 ]
Geräteeigenschaften:
Gerätebeschreibung ATA Channel 3
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Hardwarekennung Intel-8c82
Positionsinformationen Channel 3
[ IDE ATA/ATAPI-Controller / Intel(R) 9 Series Chipset Family SATA AHCI Controller - 8C82 ]
Geräteeigenschaften:
Gerätebeschreibung Intel(R) 9 Series Chipset Family SATA AHCI Controller - 8C82
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Hardwarekennung PCI\VEN_8086&DEV_8C82&SUBSYS_8C821849&REV_00
Positionsinformationen PCI-Bus 0, Gerät 31, Funktion 2
PCI-Geräte Intel Wildcat Point PCH - SATA AHCI Controller 1
Geräteressourcen:
IRQ 19
Speicher EFC39000-EFC397FF
Port F060-F07F
Port F0A0-F0A3
Port F0B0-F0B7
Port F0C0-F0C3
Port F0D0-F0D7
[ IDE ATA/ATAPI-Controller / Standard AHCI 1.0 Serieller-ATA-Controller ]
Geräteeigenschaften:
Gerätebeschreibung Standard AHCI 1.0 Serieller-ATA-Controller
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Hardwarekennung PCI\VEN_144D&DEV_A800&SUBSYS_A811144D&REV_01
Positionsinformationen PCI-Bus 5, Gerät 0, Funktion 0
PCI-Geräte Samsung SATA AHCI Controller (XP941 PCIe SSD)
Geräteressourcen:
IRQ 18
Speicher EFB10000-EFB11FFF
[ Laufwerke / SAMSUNG MZHPU128HCGM-00004 ATA Device ]
Geräteeigenschaften:
Gerätebeschreibung SAMSUNG MZHPU128HCGM-00004 ATA Device
Treiberdatum 21.06.2006
Treiberversion 6.1.7600.16385
Treiberanbieter Microsoft
INF-Datei disk.inf
Hardwarekennung IDE\DiskSAMSUNG_MZHPU128HCGM-00004______________UXM6501Q
Positionsinformationen Channel 0, Target 0, Lun 0
So ich hoffe alle infos gegeben zu haben.....
und möchte mich schon jetzt recht herzlich bei euch bedanken wenn ihr mir ein paar tips geben könntet..
mfg.
Perry 2005
Nach kurzem lesen gerade auch in diesem unter Forum "SSD" habe ich mich dazu entschlossen mich eurem fachkundigen
Usern mit meinem Problem anzuvertrauen. War vorher schon mal im ASRock Forum aber mein English ist nicht sehr gut.
Nun zu meinem Problem:
Ich habe mir einen neuen Computer zusammen gebaut. Als Motherboard habe ich das ASRock Z97 Extreme9
gewählt weil es die SAMSUNG MZHPU128HCGM-00004 unterstützt.
Nach ausgiebigem lesen in verschiedenen Foren Bootet Win7 auch und fährt in 8 sek. hoch, soweit so gut.
Nach einrichten von Win7 für eine SSD (Wie indizieren und defrag u.s.w. abschalten) habe noch eine Alte SSD in einem
XP Rechner und habe alles abgeschaltet was die SSD belasten könnte. Habe ich mal AS-SSD-Bench gestartet und was
soll ich sagen...mich hats fast umgehauhen.... doch seht selbst....
Woran kann das liegen? Win7 ist neu drauf habe nur Kaspersky und FireFox den TotalCommander und AIDA 64 drauf.
Die SSD ist auch im richtigen Slot (Ultra 2.1)
Anbei auch mal den gekürzten Bericht von AIDA 64:
AIDA64 Extreme
Computer:
Computertyp ACPI x64-based PC
Betriebssystem Microsoft Windows 7 Ultimate
OS Service Pack Service Pack 1
Motherboard:
CPU Typ QuadCore Intel Core i7-4790K, 4200 MHz (42 x 100)
Motherboard Name ASRock Z97 Extreme9 (5 PCI-E x16, 1 Mini-PCIE, 2 M.2, 4 DDR3 DIMM, Audio,
Arbeitsspeicher 16268 MB (DDR3-1600 DDR3 SDRAM)
DIMM2: Crucial BLS8G3D1609DS1S00. 8 GB DDR3-1600 DDR3 SDRAM (11-9-9-24 @ 800 MHz) (10-9-9-
BIOS Typ AMI (12/24/13)
Anzeige:
3D-Beschleuniger nVIDIA GeForce GTX 970
Datenträger:
IDE Controller Intel(R) 9 Series Chipset Family SATA AHCI Controller - 8C82
IDE Controller Standard AHCI 1.0 Serieller-ATA-Controller
Massenspeicher Controller Asmedia 106x SATA Controller
Massenspeicher Controller Asmedia 106x SATA Controller
Massenspeicher Controller ASRock RAM Disk
Festplatte Corsair Slider 3.0 USB Device (57 GB, USB)
Festplatte SAMSUNG HD501LJ ATA Device (500 GB, 7200 RPM, SATA-II)
Festplatte SAMSUNG MZHPU128HCGM-00004 ATA Device (128 GB, PCI-E 2.0 x4)
Festplatte ST2000DX001-1CM164 ATA Device (2000 GB, 7200 RPM, SATA-III)
Partitionen:
C: (NTFS) 119.0 GB (64.1 GB frei)
DMI:
DMI BIOS Anbieter American Megatrends Inc.
DMI BIOS Version P1.10
DMI Systemhersteller To Be Filled By O.E.M.
DMI Systemprodukt To Be Filled By O.E.M.
DMI Systemversion To Be Filled By O.E.M.
DMI Systemseriennummer To Be Filled By O.E.M.
DMI System UUID 00020003-00040005-00060007-00080009
DMI Motherboardhersteller ASRock
DMI Motherboardprodukt Z97 Extreme9
DMI Motherboardversion
DMI Motherboardseriennummer
DMI Gehäusehersteller To Be Filled By O.E.M.
DMI Gehäuseversion To Be Filled By O.E.M.
DMI Gehäuseseriennummer To Be Filled By O.E.M.
DMI Gehäusekennzeichnung To Be Filled By O.E.M.
DMI Gehäusetyp Desktop Case
[ BIOS ]
BIOS Eigenschaften:
Anbieter American Megatrends Inc.
Version P1.10
Freigabedatum 05/23/2014
Größe 8 MB
System BIOS Version 4.6
Bootunterstützung Floppy Disk, Hard Disk, CD-ROM
Fähigkeiten Flash BIOS, Shadow BIOS, Selectable Boot, EDD, BBS
Unterstützte Standards DMI, ACPI, UEFI
Erweiterungen PCI, USB
Virtuelle Maschine Nein
[ Motherboard ]
Motherboard Eigenschaften:
Hersteller ASRock
Produkt Z97 Extreme9
[ Prozessoren / Intel(R) Core(TM) i7-4790K CPU @ 4.00GHz ]
Prozessor Eigenschaften:
Hersteller Intel
Version Intel(R) Core(TM) i7-4790K CPU @ 4.00GHz
Etikett Fill By OEM
Teilenummer Fill By OEM
Externer Takt 100 MHz
Aktueller Takt 4000 MHz
Typ Central Processor
Spannung 1.2 V
Status Aktiviert
Aufrüstung Socket LGA1155
Sockelbezeichnung CPUSocket
HTT / CMP Einheiten 2 / 4
Fähigkeiten 64-bit
[ Speichergeräte / ChannelB-DIMM1 ]
Speicher Eigenschaften:
Bauform (Form Factor) DIMM
Typ DDR3
Details Synchronous
Größe 8 GB
Max. Taktungsgeschwindigkeit 1600 MHz
Aktuelle Taktungsgeschwindigkeit 1600 MHz
Gesamtbreite 64 Bit
Datenbreite 64 Bit
Ranks 2
Geräteort ChannelB-DIMM1
Bankort BANK 3
Hersteller 1315
Seriennummer 00000000
Etikett 9876543210
Teilenummer BLS8G3D1609DS1S00.
Motherboard Name ASRock Z97 Extreme9 (5 PCI-E x16, 1 Mini-PCIE, 2 M.2, 4 DDR3 DIMM, Audio,
BIOS Eigenschaften:
Datum System BIOS 12/24/13
Datum Video BIOS 10/30/14
DMI BIOS Version P1.10
Grafikprozessor Eigenschaften:
Grafikkarte nVIDIA GeForce GTX 970
GPU Codename GM204 (PCI Express 3.0 x16 10DE / 13C2, Rev A1)
GPU Takt 135 MHz
Speichertakt 162 MHz
Speichersteckplätze:
DRAM Steckplatz #1 8 GB (DDR3-1600 DDR3 SDRAM)
DRAM Steckplatz #2 8 GB (DDR3-1600 DDR3 SDRAM)
PCI Express Controller:
PCI-E 2.0 x8 port #2 Belegt @ x8 (PLX Technology ExpressLane PEX 8747 48-Lane 5-Port PCI
Express Gen 3 Switch --> PLX Technology ExpressLane PEX 8747 48-Lane 5-Port PCI Express Gen 3
Switch, PLX Technology ExpressLane PEX 8747 48-Lane 5-Port PCI Express Gen 3 Switch --> nVIDIA
GeForce GTX 970 Video Adapter, nVIDIA GM204 - High Definition Audio Controller)
PCI-E 2.0 x4 port #4 Belegt @ x4 (Samsung SATA AHCI Controller (XP941 PCIe SSD))
PCI Express Controller:
PCI-E 2.0 x2 port #1 Frei
PCI-E 2.0 x1 port #3 Belegt @ x1 (ASMedia ASM1184 PCI-E 2.0 Switch --> ASMedia ASM1184
PCI-E 2.0 Switch, ASMedia ASM1184 PCI-E 2.0 Switch --> ASMedia ASM1061 PCI-E x1 SATA-III
Controller)
PCI-E 2.0 x1 port #4 Belegt @ x1 (Intel I211 Gigabit Network Connection)
[ SAMSUNG MZHPU128HCGM-00004 ATA Device ]
Geräteeigenschaften:
Gerätebeschreibung SAMSUNG MZHPU128HCGM-00004 ATA Device
Treiberdatum 21.06.2006
Treiberversion 6.1.7600.16385
Treiberanbieter Microsoft
INF-Datei disk.inf
SSD physikalische Information:
Hersteller Samsung
SSD Familie XP941
Bauform (Form Factor) M.2 2280
Kapazität formatiert 128 GB
Controller Typ Samsung S4LN053X01
Flash Speicher Typ Samsung 19nm TLC NAND
Abmessungen 80 x 22 x 3.73 mm
Max. sequentielle Lesegeschwindigkeit 1000 MB/s
Max. sequentielle Schreibgeschwindigkeit 450 MB/s
Max. 4 KB Zufallslesen 110000 IOPS
Max. 4 KB Zufallsschreiben 40000 IOPS
Schnittstelle PCI-E 2.0 x4
Interface Datenrate 2000 MB/s
Gerätehersteller:
Firmenname Samsung
Produktinformation SSD - Solid State Drives: Review & Compare 120-512 GB SSD Drives | Samsung
[ Intel(R) 9 Series Chipset Family SATA AHCI Controller - 8C82 ]
Geräteeigenschaften:
Gerätebeschreibung Standard AHCI 1.0 Serieller-ATA-Controller
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Geräteressourcen:
IRQ 19
Speicher EFC39000-EFC397FF
Port F060-F07F
Port F0A0-F0A3
Port F0B0-F0B7
Port F0C0-F0C3
Port F0D0-F0D7
[ Standard AHCI 1.0 Serieller-ATA-Controller ]
Geräteeigenschaften:
Gerätebeschreibung Standard AHCI 1.0 Serieller-ATA-Controller
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Geräteressourcen:
IRQ 18
Speicher EFB10000-EFB11FFF
[ Asmedia 106x SATA Controller ]
Geräteeigenschaften:
Gerätebeschreibung Asmedia 106x SATA Controller
Treiberdatum 27.01.2014
Treiberversion 2.0.8.0
Treiberanbieter Asmedia Technology
INF-Datei oem7.inf
Geräteressourcen:
IRQ 17
Speicher EF800000-EF8001FF
[ Asmedia 106x SATA Controller ]
Geräteeigenschaften:
Gerätebeschreibung Asmedia 106x SATA Controller
Treiberdatum 27.01.2014
Treiberversion 2.0.8.0
Treiberanbieter Asmedia Technology
INF-Datei oem7.inf
Geräteressourcen:
IRQ 17
Speicher EF900000-EF9001FF
[ ASRock RAM Disk ]
Geräteeigenschaften:
Gerätebeschreibung ASRock RAM Disk
Treiberdatum 01.04.2013
Treiberversion 1.0.3.0
Treiberanbieter ASRock
INF-Datei oem32.inf
Physikalische Laufwerke
--------------------------------------------------------------------------------
[ Laufwerk #1 - SAMSUNG MZHPU128HCGM-00004 (119 GB) ]
Partition Partitionstyp Datenträger Partitionsbeginn Partitionsgröße
#1 EFI System 1 MB 100 MB
#2 MS Reserved 101 MB 128 MB
#3 Basic Data C: (SSD) 229 MB 121875 MB
ATA
--------------------------------------------------------------------------------
[ SAMSUNG MZHPU128HCGM-00004 (S1NBNYAFB00243) ]
ATA Geräteeigenschaften:
Modell ID SAMSUNG MZHPU128HCGM-00004
Seriennummer S1NBNYAFB00243
Revision UXM6501Q
World Wide Name 5-002538-6000491A6
Geräteart SATA-III
Parameter 248085 Zylinder, 16 Köpfe, 63 Sektoren/Spur, 512 Bytes/Sektor
LBA Sektoren 250069680
physikalische / logische Sektorgröße 512 Bytes / 512 Bytes
Mehrfachsektoren 16
Maximaler PIO Übertragungsmodus PIO 4
Maximaler MWDMA Übertragungsmodus MWDMA 2
Maximaler UDMA Übertragungsmodus UDMA 6
Aktiver UDMA Übertragungsmodus UDMA 6
Speichergröße unformatiert 122104 MB
Rotationsgeschwindigkeit SSD
ATA Standard ACS-2
ATA Gerätebesonderheiten:
48-bit LBA Unterstützt, Aktiviert
Automatic Acoustic Management (AAM) Nicht unterstützt
Device Configuration Overlay (DCO) Unterstützt, Aktiviert
DMA Setup Auto-Activate Unterstützt, Deaktiviert
Free-Fall Control Nicht unterstützt
General Purpose Logging (GPL) Unterstützt, Aktiviert
Hardware Feature Control Unterstützt, Deaktiviert
Host Protected Area (HPA) Unterstützt, Aktiviert
HPA Security Extensions Unterstützt, Deaktiviert
Hybrid Information Feature Nicht unterstützt
In-Order Data Delivery Nicht unterstützt
Native Command Queuing (NCQ) Unterstützt
NCQ Autosense Nicht unterstützt
NCQ Priority Information Nicht unterstützt
NCQ Queue Management Command Nicht unterstützt
NCQ Streaming Nicht unterstützt
Phy Event Counters Unterstützt
Read Look-Ahead Unterstützt, Aktiviert
Release Interrupt Nicht unterstützt
Sicherheitsmodus Unterstützt, Deaktiviert
Sense Data Reporting (SDR) Nicht unterstützt
Service Interrupt Nicht unterstützt
S.M.A.R.T. Unterstützt, Aktiviert
SMART Error Logging Unterstützt, Aktiviert
SMART Self-Test Unterstützt, Aktiviert
Software Settings Preservation (SSP) Unterstützt, Aktiviert
Streaming Nicht unterstützt
Tagged Command Queuing (TCQ) Nicht unterstützt
Schreibcache Unterstützt, Deaktiviert
Write-Read-Verify Unterstützt, Deaktiviert
SSD Eigenschaften:
Data Set Management Unterstützt
Deterministic Read After TRIM Nicht unterstützt
TRIM Kommando Unterstützt
Energieverwaltungs Fähigkeiten:
Erweiterte Energieverwaltung (APM) Nicht unterstützt
Automatic Partial to Slumber Transitions (APST) Deaktiviert
Device Initiated Interface Power Management (DIPM) Nicht unterstützt
Device Sleep (DEVSLP) Nicht unterstützt
Extended Power Conditions (EPC) Nicht unterstützt
Host Initiated Interface Power Management (HIPM) Nicht unterstützt
IDLE IMMEDIATE With UNLOAD FEATURE Nicht unterstützt
Link Power State Device Sleep Nicht unterstützt
Energieverwaltung Unterstützt, Aktiviert
Power-Up In Standby (PUIS) Nicht unterstützt
ATA Kommandos:
DEVICE RESET Nicht unterstützt
DOWNLOAD MICROCODE Unterstützt, Aktiviert
FLUSH CACHE Unterstützt, Aktiviert
FLUSH CACHE EXT Unterstützt, Aktiviert
NOP Unterstützt, Aktiviert
READ BUFFER Unterstützt, Aktiviert
WRITE BUFFER Unterstützt, Aktiviert
Technische Informationen ATA Geräte:
Hersteller Samsung
SSD Familie XP941
Bauform (Form Factor) M.2 2280
Kapazität formatiert 128 GB
Controller Typ Samsung S4LN053X01
Flash Speicher Typ Samsung 19nm TLC NAND
Abmessungen 80 x 22 x 3.73 mm
Max. sequentielle Lesegeschwindigkeit 1000 MB/s
Max. sequentielle Schreibgeschwindigkeit 450 MB/s
Max. 4 KB Zufallslesen 110000 IOPS
Max. 4 KB Zufallsschreiben 40000 IOPS
Schnittstelle PCI-E 2.0 x4
Interface Datenrate 2000 MB/s
[ IDE ATA/ATAPI-Controller / ATA Channel 0 ]
Geräteeigenschaften:
Gerätebeschreibung ATA Channel 0
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Hardwarekennung Intel-8c82
Positionsinformationen Channel 0
[ IDE ATA/ATAPI-Controller / ATA Channel 3 ]
Geräteeigenschaften:
Gerätebeschreibung ATA Channel 3
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Hardwarekennung Intel-8c82
Positionsinformationen Channel 3
[ IDE ATA/ATAPI-Controller / Intel(R) 9 Series Chipset Family SATA AHCI Controller - 8C82 ]
Geräteeigenschaften:
Gerätebeschreibung Intel(R) 9 Series Chipset Family SATA AHCI Controller - 8C82
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Hardwarekennung PCI\VEN_8086&DEV_8C82&SUBSYS_8C821849&REV_00
Positionsinformationen PCI-Bus 0, Gerät 31, Funktion 2
PCI-Geräte Intel Wildcat Point PCH - SATA AHCI Controller 1
Geräteressourcen:
IRQ 19
Speicher EFC39000-EFC397FF
Port F060-F07F
Port F0A0-F0A3
Port F0B0-F0B7
Port F0C0-F0C3
Port F0D0-F0D7
[ IDE ATA/ATAPI-Controller / Standard AHCI 1.0 Serieller-ATA-Controller ]
Geräteeigenschaften:
Gerätebeschreibung Standard AHCI 1.0 Serieller-ATA-Controller
Treiberdatum 21.06.2006
Treiberversion 6.1.7601.17514
Treiberanbieter Microsoft
INF-Datei mshdc.inf
Hardwarekennung PCI\VEN_144D&DEV_A800&SUBSYS_A811144D&REV_01
Positionsinformationen PCI-Bus 5, Gerät 0, Funktion 0
PCI-Geräte Samsung SATA AHCI Controller (XP941 PCIe SSD)
Geräteressourcen:
IRQ 18
Speicher EFB10000-EFB11FFF
[ Laufwerke / SAMSUNG MZHPU128HCGM-00004 ATA Device ]
Geräteeigenschaften:
Gerätebeschreibung SAMSUNG MZHPU128HCGM-00004 ATA Device
Treiberdatum 21.06.2006
Treiberversion 6.1.7600.16385
Treiberanbieter Microsoft
INF-Datei disk.inf
Hardwarekennung IDE\DiskSAMSUNG_MZHPU128HCGM-00004______________UXM6501Q
Positionsinformationen Channel 0, Target 0, Lun 0
So ich hoffe alle infos gegeben zu haben.....
und möchte mich schon jetzt recht herzlich bei euch bedanken wenn ihr mir ein paar tips geben könntet..
mfg.
Perry 2005
