Mainboard CPU Stromanschluß (BeQuit P4/P8) an MSI (CPU_PWR1)

[Morp)-(eus]

Hallo CB'ler,

ich besitze seit kurzem das "MSI B450 Gaming Pro Carbon AC" und dies hat einen 1x8-Pin + 1x4-Pin CPU Stromanschluss.
Ich habe als Netzteil ein "Be Quit Straight Power 11 550Watt", welches einen geteilten CPU Stromanschluss Connector 2x 4-Pin (P4/P8) Stecker hat.

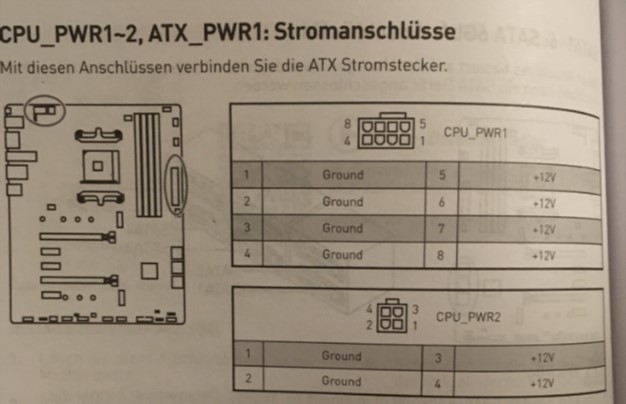

Auf dem Bildausschnitt der Mainboardanleitung ist zu sehen, dass bei "CPU_PWR1" die Pins 1, 4, 6 und 7 rechteckig sind.

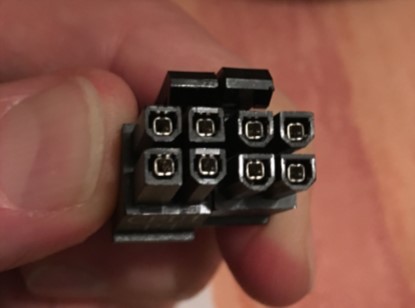

Der Stecker vom Netzteil "P4/P8" hat aber nur 2 rechteckige Pins.

Wie wird der CPU Connector "P4/P8" vom Netzteil korrekt am genannten Mainboard angeschlossen?

Vielen Dank im Voraus.



[Christmasman]

Ist nicht ungewöhnlich und passt trotzdem. einfach so anschließen wie du ihn gerade in der Hand hast.



[bisy]

einfach einstecken mit der Befestigung nach oben, die abgeschrägten passen in die viereckigen.
so wie du ihn in der Hand hast kommt der in den Anschluss

den 1x 4 pin Anschluss auf dem Board ignorieren



[Morp)-(eus]

Danke für die schnellen Antworten. Ich probiere das heute Abend aus.



[Morp)-(eus]

Nochmals Danke für die Unterstützung. Ich hatte es gestern Abend noch getestet und es funktioniert so wie Ihr gesagt hattet.
