Mehrere Unterschiedliche Netzwerke Verbinden

[NetzWerkAnfänge]

Hallo,

bin neu hier und bräuchte etwas Hilfe ^^.

Es geht darum das ich hier Mehrere Netzwerke habe die ich miteinander verbinden muss.

• 192.168.0.x
• 192.168.1.x
• 192.168.2.x
• 192.168.3.x

Das erste netz ist ein Firmen Netz und von da aus sollen alle Komponenten in den anderen Netzwerken gesehen werden.
Eine Komponente kann sein:

• Roboter
• Kamara
• CPU
• etc.

Bisher habe ich es nur geschafft das die Netzwerke 168.1 bis 168.3 sich sehen können von 168.0 komme ich aber auf keines der anderen netze.

Aufgebaut ist das Ganze so:

Zwischen 168.0 und den anderen netzen steht ein Router von Lancom 1781EW+.
Hier habe ich die ETH1~4 Belegt
ETH1 = 168.0.x
ETH2 = 168.1.1
ETH3 = 168.2.1
ETH4 = 168.3.1
Alle haben die Netzmaske 255.255.255.0.

könnt ihr mir da weiterhelfen ?
Müsste aus dem Netz 168.0.x sämtliche Komponenten der einzelnen netze sehen.

Vielen Dank schon mal im Vorraus.

Gruß

NetzwerkAnfänger ^^
Und schönes Wochenende .



[razzy]

Also verstehe ich das gerade so richtig ?

Netze vorhanden am Router:

ETH1: 0.x
ETH2: 1.1
ETH3: 2.1
ETH4: 3.1

Und du möchtest, dass jedes Netz mit jedem anderen Kommunizieren kann ?


Dann musst du "eigentlich" je nachdem was dein Router kann, Routingeinträge erstellen z.B.

192.168.0.0 255.255.255.0 192.168.0.1
192.168.1.0 255.255.255.0 192.168.1.1
192.168.2.0 255.255.255.0 192.168.2.1
192.168.3.0 255.255.255.0 192.168.3.1

dann solltest du mit jedem Gerät in jedes Netz kommen.


// EDIT


Wenn ich das gerade so richtig sehe, hat der Router nur 1 Routed Port (WAN) ? und 4 Switchports (LAN). Kenne mich mit diesen Routern nicht aus, würde aber behaupten, dass das hiermit nicht geht, da du sozusagen pro Netz einen L3 Port brauchst oder mit VLANs arbeitest.

Habe mir die Specs mal angeguckt, solle eigentlich funktionieren, je nachdem wie du die Ports konfiguriert hast.



[Hommie]

Wie hast du deine Routen erstellt?
Schau mal in die Routing Tabelle rein und kopiere uns den Inhalt heraus.



[leipziger1979]

Wenn die 4 Netze alle direkt mit dem Router verbunden sind sollte der Router eigentlich von sich aus das routen übernehmen.
In dem Fall müsste man eher ACLs erstellen um das routen zu unterbinden.
Um was für einen Router handelt es sich denn ?

Aha, ein Lancom 1781EW+.
Das ist in dem Sinne aber kein "Router".
Wenn du 4 Netzwerke verbinden willst brauchst einen richtigen Router mit 4 WAN Ports.



[Splatter0815]

Das sollte das 255.255.248.0 Subnetz sein.
xxx.xxx.0.xxx - xxx.xxx.7.xxx



[razzy]

Aha, ein Lancom 1781EW+.
Das ist in dem Sinne aber kein "Router".
Wenn du 4 Netzwerke verbinden willst brauchst einen richtigen Router mit 4 WAN Ports.

Nicht unbedingt, habe mir gerade die Specs mal durchgelesen:

4 individuelle Ports, 10/100/1000 MBit/s Gigabit Ethernet, im Auslieferungszustand als Switch geschaltet. Bis zu 3 Ports können als zusätzliche
WAN-Ports geschaltet werden. Ethernet-Ports können in der LCOS-Konfiguration elektrisch deaktiviert werden. Unterstützung von
Energiesparfunktionen nach IEEE 802.3a

Sollte also eigentlich in der Theorie funktionieren. Je nach Einstellung..

Das sollte das 255.255.248.0 Subnetz sein.
xxx.xxx.0.xxx - xxx.xxx.7.xxx

Das wäre, wenn du das eine Netz an einem Port hättest.
Da der TE aber 4 Netze hast und alle seperat sind, haben wir hier 4x 255.255.255.0 Standard Class-C Netze



[NetzWerkAnfänge]

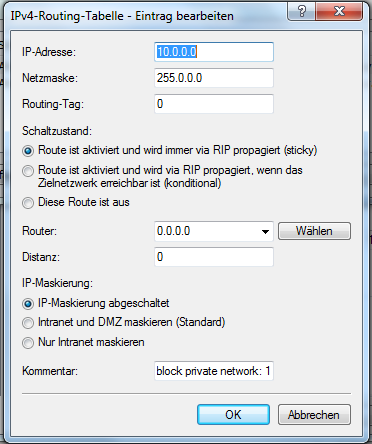

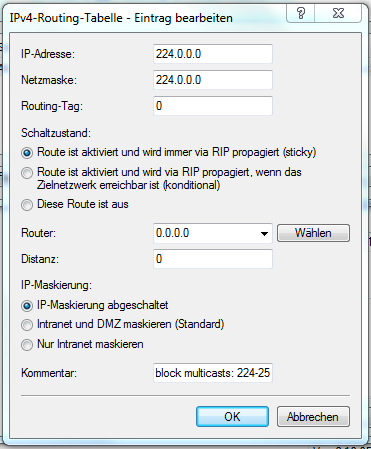

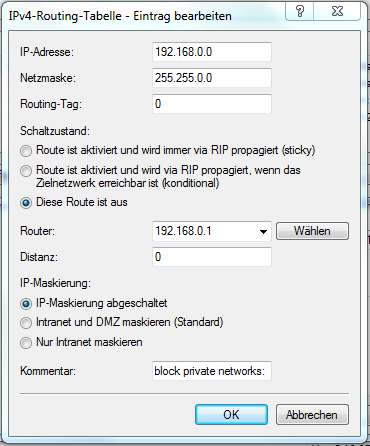

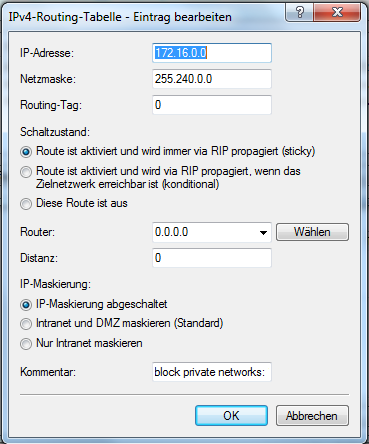

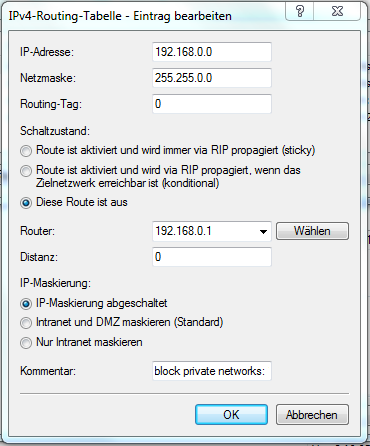

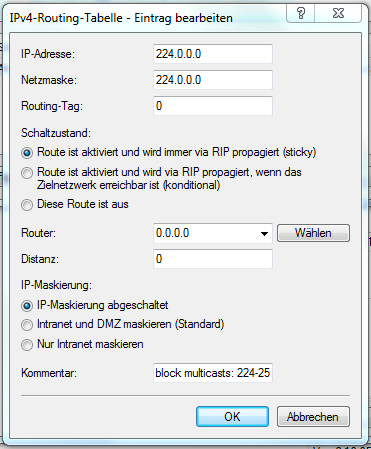

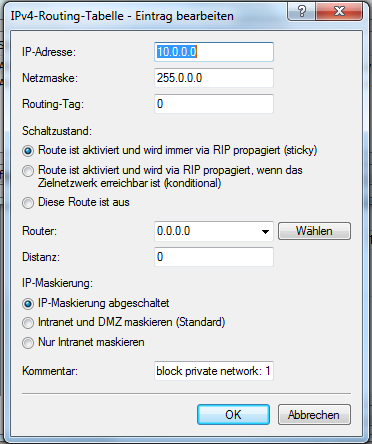

Das sind die einstellungen der routingtabelle:





Diese hat er selbst erstellt.

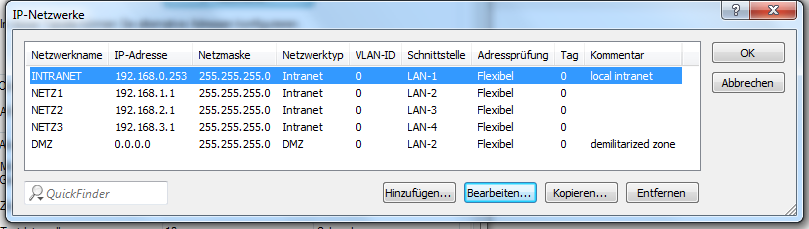

Hier nochmal das Netzwerk wie es auf dem LANCOM eingestellt ist:


Und wusste nicht das der LANCOM nicht als Router durchgeht. xD

Gruß



[easy.2ci]

anstatt zwischen den Netzen zu routen kannst du auch ein großes Netz erstellen, durchs abändern der Subnetzmaske.

edit: Siehe auch Splatter0815



[leipziger1979]

@razzy

Da steht aber nur 3 zusätzliche WAN Ports.
Wenn er den "normalen" WAN Port aber noch für Internet nutzen möchte reicht das aber nicht für 4 Netze.


Und das mit der grösseren Subnetmaske, funktioniert, ist aber nicht wirklich sauber.



[NetzWerkAnfänge]

Hallo,

es müssen nicht umbedingt 4 Netze sein .
Dachte erst es würde mit maximal 4 Netzen gehen.
Der Grund wieso ich das mit mehreren netzen lösen will ist folgender.
Bei uns im betrieb ist die 192.168.0.x/24 standard und für unsere Maschinen haben wir aktuell ca 15 IPs frei.
nun ist es aber so das inzwischen einzelne Maschinen über 20 Komponenten haben.
deshalb soll in der Maschine ein eigenes Netzwerk erstellt werden.
Damit wir von unserem Netzwerk aus nurnoch eine IP benötigen um ins Netz der Maschine zu kommen und dort dann die Komponenten zu bearbeiten.
Vllt hilft diese Info



[Raijin]

Wenn der Router kein NAT macht, müssen die Clients in den jeweiligen Subnetzen eine Route in die anderen Netze haben - entweder individuell jeder Client 3 Routen in die Netze via LANCOM-IP oder aber der LANCOM ist das Default Gateway der Maschinen.


Generell sind die Standard-Subnetze 192.168.0.x - ca. 192.168.10.x sehr unglücklich gewählt. Sollte irgendwann mal VPN ins Gespräch kommen, stehen die Chancen gut, dass man zB im Hotel hockt und dort ebenfalls eines dieser Netze verwendet. Eine VPN-Verbindung ist dann so nicht möglich bzw. VPN ja, aber man kommt via VPN nicht in das Netzwerk dahinter, weil ein Ping auf einen PC im Firmen-Netzwerk stets lokal im Hotel-LAN beantwortet wird!

Der Router selbst routet normalerweise standardmässig hin und her, wenn man das nicht explizit reglementiert hat. Will heißen, wenn an eth0 von 192.168.0.123 ein Paket für 192.168.1.234 ankommt, routet er es automatisch an eth1 - mit Quell-IP = 192.168.0.123. Hier kommt jetzt der besagte Rückweg ins Spiel. Der PC 192.168.1.234 muss entweder selbst wissen "aha, 192.168.0.x geht via LANCOM 192.168.1.1" oder eben "huch? 192.168.0.x? Kenn ich net => Standardgateway LANCOM 192.168.1.1". Ohne diese Rückroute müsste der Router NATten, der PC 192.168.1.234 sieht dann als Quelle nicht mehr den fremden PC, sondern denkt die Daten kommen direkt vom LANCOM.


Ich würde die Subnetze in andere Bereiche verlagern. Das vereinfacht auch etwas die Denke ;-)
Wenn das Maschinennetz zB 172.27.1.0/24 ist, dann weiß man sofort, dass das ein anderes Netz ist, das Maschinennetz. Wenn du .0.0 / .1.0 / .2.0 / .3.0 machst, muss man immer überlegen : "War das Maschinennetz nur 2 oder 3?!? Hm..



[wupi]

Die Frage die sich mir stellt ist, warum habt ihr mehrere Netze und nicht ein großes ?
